要延长减震器顶胶的寿命，应减少严重的坑洼和路沿撞击。避免车辆超载。保持减震器和相关悬挂部件处于良好状态。严格按照汽车制造商的规定安装顶胶。这些措施可以减少可避免的损坏。但它们无法修复一个已经开裂、分离、变形、松动或卡滞的顶胶。
真正决定寿命的是顶胶的“损伤预算”。这包括它所承受的载荷，以及由其形状引起的局部应变。橡胶老化、轴承运动、安装状态和生产一致性也很重要。这就是为什么对减震器顶胶来说，不存在一个诚实且通用的里程数。两辆车可能行驶了相同的距离，但施加在零件上的载荷和环境却截然不同。
本文以带有集成轴承的前置麦弗逊减震器顶胶作为主要示例。一些后顶胶和其他前悬挂设计的工作方式不同，因此请始终遵循实际车辆的维修和工程要求。
“延长减震器顶胶寿命”到底意味着什么？
寿命延长有两种不同的含义。
对于已经投入使用的车辆来说，它意味着避免那些消耗寿命快于预期的载荷和装配故障。车主或维修车间可以减少冲击事件并纠正超载。车间还可以找出失效的减震器并正确安装零件。这些操作保护了剩余的损伤余量。
对于原厂 (OE) 项目来说，它意味着在设计和生产环节，为预期的工作循环 (duty cycle) 留出足够的余量。这项工作在零件投入使用之前就开始了。工程师必须定义载荷工况并控制橡胶应变。他们必须选择合适的胶料配方，并管理轴承和弹簧座的运动。他们还必须测试总成，并在生产中保持批准的工艺稳定。
这两条路径都不能让顶胶长生不老。橡胶会随着时间和使用而发生变化。润滑脂和轴承零件会退化。金属可能会腐蚀或疲劳，而极端的冲击可能会超出设计包络范围。实际的目标是防止可避免的早期失效，并使正常寿命范围更加稳健。
到底是什么因素决定了减震器顶胶的寿命？
| 寿命因素 | 损伤机制 | 驾驶员或维修车间能控制什么 | OE 团队必须控制什么 |
|---|---|---|---|
| 载荷谱 | 重复循环和罕见的高能冲击会积累损伤 | 路面冲击的严重程度、超载、轮胎和悬挂状况 | 车辆载荷、行程、冲击工况、安全余量和工作循环定义 |
| 局部橡胶应变 | 几何形状使变形集中在边缘、镂空处和粘接界面 | 零件造好后几乎无法控制 | 橡胶几何形状、预紧力、接触面、胶料配方和应变热点 |
| 老化环境 | 热、氧气、臭氧、水、盐和其他流体会改变材料行为 | 修复泄漏；检查破损的防尘套和暴露的零件 | 配方选择、保护措施、老化测试和老化后的限值 |
| 轴承和运动 | 旋转阻力、未对中或弹簧扭转应力会增加扭矩和侧向载荷 | 应对转向卡滞或弹簧异响；正确安装 | 轴承选择、密封、对中、尺寸链叠加和转向角验证 |
| 生产变差 | 粘接、硫化、尺寸和装配的变化扩大了寿命分布的散差 | 选择正确且经过验证的零件 | 过程控制、可追溯性、制程能力和变更管理 |
这些因素相互作用。一个在干净的台架测试中应变很低的顶胶，在热老化后可能会表现出不同的行为。阻碍旋转的轴承也会改变结果。再好的胶料也无法纠正产生严重局部应变的形状设计。如果粘接或尺寸发生漂移，设计再好的样品也无法保证量产寿命。
1. 载荷谱和局部应变消耗了疲劳预算
减震器顶胶经历的不是一种重复的载荷。它支撑着车辆的静态载荷，同时接收路面振动和减震器力。它还承受转向运动、制动和转弯输入、悬挂行程以及偶尔的冲击。疲劳损伤取决于这些载荷的大小和方向。它们的平均水平和循环次数也很重要。少数几次大事件的影响可能与许多次小事件一样重要。
一项关于麦弗逊悬挂中不寻常的上悬置失效的研究，将测试与计算机分析结合起来。研究团队得出结论，这种断裂来自于正常道路和机动载荷之外的高强度冲击（米兰理工大学研究记录）。该案例并不能证明每一个坑洼都会破坏顶胶。它说明了为什么不能将极端事件简单地简化为里程数。
在橡胶内部，外部载荷转化为局部应变。圆角、镂空、薄壁截面和粘接边缘塑造了该应变场。预紧力和接触面也是如此。疲劳裂纹往往始于局部损伤测量值高的地方。这可能并不是零件从外部看起来磨损最严重的地方。
这给车主提供了一条有用的规则：在遇到坑洼、破损路面边缘、路沿和减速带之前减速。车轮进入缺陷处后再刹车已经太迟，无法消除冲击。避免运载超过车辆额定载荷的货物。这些操作无法改变顶胶的设计。它们可以减少最快消耗其余量的峰值载荷。
2. 橡胶配方、几何形状和环境协同作用
橡胶元件在隔离振动的同时承载载荷。它的刚度和阻尼不是永久不变的常数。它们随着温度、频率、振幅、老化程度和材料历史而变化。因此，胶料配方必须与顶胶的形状和实际工作循环相匹配。仅靠硬度是不够的。
SAE 的一项关于汽车橡胶悬置的研究指出，热、光、疲劳、氧气和臭氧会随着老化改变材料特性（SAE 论文 2001-01-1449）。刚度的变化可能会同时改变隔振效果和局部载荷。表面裂纹也可能成为进一步损伤的路径。
正确的应对方式不是在每个顶胶上喷洒未知的润滑剂或保护剂。密封轴承和暴露的橡胶表面有不同的需求。粘接线和喷漆金属也是如此。未经批准的化学品可能会使橡胶膨胀或冲刷掉润滑脂。它还可能吸附污垢或掩盖症状。请仅使用批准用于该车辆和零件的产品及方法。
在 OE 层面，长寿命来自于将胶料配方属性与几何形状相匹配。工程师可以使用非线性 CAE（计算机辅助工程）来定位高应变区域。然后，他们可以在开模前比较不同的设计更改。材料数据、原型件结果和零件测试必须用于核对模型。CAE 是一种决策工具，它本身并不能作为证明。
3. 轴承和弹簧路径可能增加隐性载荷

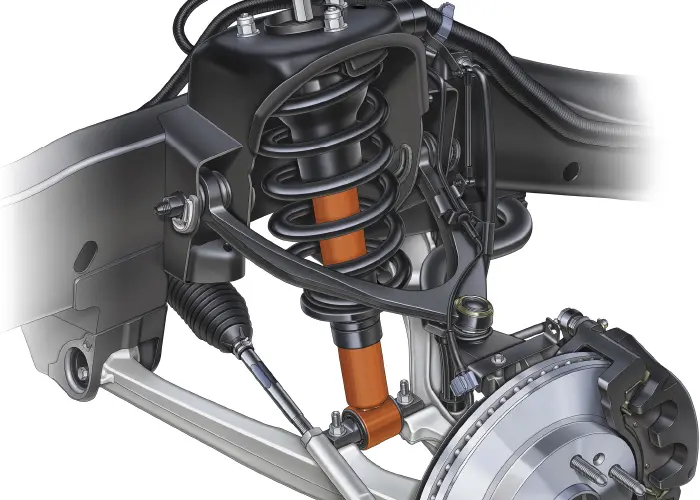

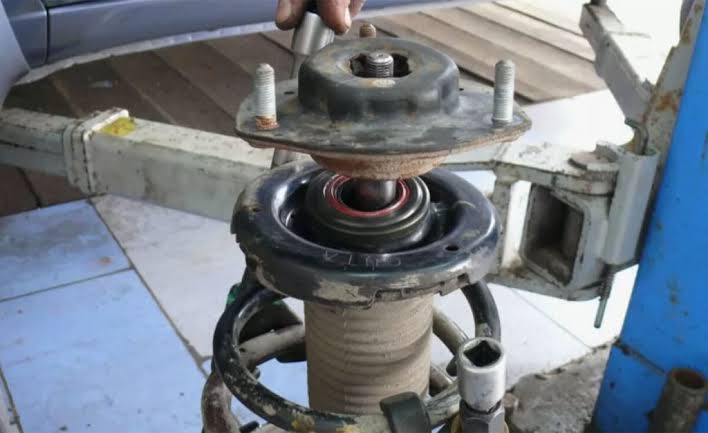

许多前置麦弗逊顶胶包含轴承，因为支柱会随转向转动。螺旋弹簧、弹簧座、轴承、橡胶垫、减震器连杆和车身附件构成了一个运动系统。如果轴承旋转不顺畅，弹簧可能会产生扭曲应力（发条效应）并释放。未对中的堆叠零件也可能对顶胶施加额外的扭矩或侧向载荷。
这就是为什么减震器顶部的异响并不总是“橡胶坏了”。来源可能是轴承、弹簧座、弹簧端部位置、紧固件堆叠或减震器。零件之间的接触也可能产生噪音。如果载荷来源依然存在，仅仅更换可见的橡胶部分可能会导致相同的问题复发。
当转向变得有顿挫感，或者弹簧扭转并伴随敲击声释放时，驾驶员应安排专业检查。持续的顶胶异响或间隙出现明显变化也需要检查。悬挂弹簧储存着很高的能量，因此本文不提供 DIY 拆卸步骤。
4. 安装和悬挂系统的其余部分改变了结果
正确的安装是一个寿命因素，而不是外观细节。顶胶的方向、弹簧端部位置、垫圈和隔套的顺序，以及连杆螺母的紧固方法因车型而异。车身紧固件扭矩、配合面规则和最终的四轮定位也是如此。通用的扭矩建议是不安全的，因为数值和方法因设计而异。
一份由 NHTSA（美国国家公路交通安全管理局）收录的 OEM 维修文件告诉技术人员，要检查支柱、螺旋弹簧、橡胶垫、弹簧垫和减震器是否损坏。它还要求轴承和螺纹表面保持清洁。其他步骤包括规定的扭矩、正确的加强件方向，以及作业后的四轮定位检查（三菱技术服务公告）。这说明了为什么正确的维修手册很重要。它的扭矩值绝不能套用到其他车辆上。
悬挂系统的其余部分控制着到达顶胶的输入。漏油或衰减的减震器可能会允许产生批准系统未预料到的运动。损坏的弹簧、缓冲块、防尘套、轮胎、车轮或不良的四轮定位也可能改变行程或冲击。它也可能改变载荷方向。应修复根本原因，而不是将顶胶视为孤立的发声零件来处理。
如何在车辆服役期间延长减震器顶胶的寿命
遵循以下实用的操作顺序：
- 减少严重冲击。 在安全的情况下，在遇到坑洼、路沿、破损路面边缘和减速带之前减速。
- 保持在车辆额定载荷内。 重复的超载会提高平均载荷，并可能减少可用的悬挂行程。
- 在严重撞击后进行检查。 即便没有零件立刻断裂，剧烈的冲击事件也可能影响轮胎、车轮、四轮定位、弹簧、减震器、顶胶或车身附件。
- 保持悬挂系统健康。 调查减震器漏油、弹簧或缓冲块损坏、防尘套破裂、轮胎异常磨损、行驶高度改变以及反复出现的四轮定位参数丢失问题。
- 使用正确的零件和程序。 匹配车辆应用，并遵循制造商关于方向、零件堆叠、紧固件、扭矩和四轮定位的说明。
- 对症状及早做出反应。 持续的敲击声、转向卡滞、可见的橡胶分离、永久变形、腐蚀损坏或过度位移，都需要进行专业检查。
这些步骤可以减少可避免的损坏。它们不能修复现有的裂纹或恢复已经分离的橡胶-金属粘接。它们无法消除永久变形或使损坏的轴承焕然一新。如果出现安全隐患，检查的优先级高于延长寿命。
OE 团队应该如何设计和验证更长的寿命？
一个耐久的项目需要一条从车辆输入到量产控制的可追溯链条。
在选择测试之前定义工作循环 (Duty cycle)
记录车辆质量、载荷状态和悬挂几何形状。加上车轮和轮胎的选项、弹簧和减震器数据、行程、压缩跳动 (jounce) 事件和转向角度。目标市场、温度、污垢或流体限制以及寿命目标也很重要。道路载荷数据有助于将真实的使用输入转化为台架测试大纲。如果不代表实际使用情况，固定的循环次数就没有什么意义。
使用 CAE 寻找损伤热点
对橡胶的非线性行为、接触、预紧力、金属应力和关键载荷方向进行建模。使用结果来比较不同的形状并定位关键区域。然后，用测得的刚度、运动、应变或其他项目数据来核对模型。
在组合条件下测试总成
不仅仅是在室温下测试单一静态载荷。测试计划可能需要轴向和径向载荷、转向运动以及冲击或极限事件。它可能还需要老化或流体暴露测试，以及老化后的检查。不仅要检查零件是否完成了目标循环次数，还要检查其失效模式。
SAE 关于高里程车辆 NVH 的研究结合使用了实验室数据、整车评审和 CAE 来研究磨损情况。前部和后部悬挂减震器顶胶就是示例零件之一（SAE 论文 960732）。顶胶老化会影响整个车辆系统。因此，零件级别的通过应当与整车级结果联系起来。
将批准的设计带入批量生产
批准的胶料配方、橡胶形状、金属预处理、胶粘剂系统、硫化窗口、关键尺寸、轴承组装和检查方法，都必须纳入控制计划。批次追踪和变更控制应涵盖材料、模具、工艺、轴承、次级供应商和生产场地。否则，原型寿命和量产寿命描述的可能是截然不同的产品。
GJBUSH 如何处理减震器顶胶的耐久性问题？
GJBUSH 将减震器顶胶视为 汽车 NVH 系统 的一部分，而不是一个带有通用寿命承诺的橡胶块。这项工作可以结合橡胶配方与几何形状设计、CAE、原型件试制和台架测试。它还可以涵盖橡胶-金属粘接、关键尺寸和批次追溯。确切的计划必须紧扣具体的车辆和目标的失效模式。
关于相关的诊断背景知识，请参阅 GJBUSH 的 减震器顶胶失效模式 概述。另请参阅关于 汽车减震器顶胶过早塌陷 的专题文章。这些页面涵盖了故障迹象和设定的原因。本文则侧重于那些消耗或保护寿命余量的因素。
对于耐久性风险审查，请提供车辆和顶胶的布局、图纸及接口信息。加上载荷和行程数据、转向角范围、车轮和轮胎选项以及温度极限。包括任何污垢或流体限制、目标寿命、当前的测试计划以及失效零件的证据。GJBUSH 可以使用这些输入来定义设计风险，并规划一条 CAE-原型件-测试路径。任何严谨的审查都不应在了解具体应用和证据之前，就承诺一个固定的里程数。
参考资料
- 米兰理工大学 (Politecnico di Milano)：一种不寻常的麦弗逊悬挂失效分析 — 展示了实验和数值分析工作如何将正常疲劳载荷与异常的脉冲载荷失效区分开来。
- SAE International：自然老化对车队和耐久性车辆发动机悬置的影响 — 解释了环境和疲劳因素如何随时间改变弹性体悬置的特性。
- SAE International：衬套退化对车辆高里程 NVH 性能的影响 — 将减震器顶胶退化、实验室数据、CAE 和整车级 NVH 评估联系起来。
- NHTSA 收录的三菱技术服务公告：前悬挂支柱总成 — 提供了一个 OEM 示例，说明在支柱维修期间的检查、清洁度、方向、扭矩和四轮定位要求。
