吊耳衬套是什么？结构、材料与 OE (原厂) 设计要求

吊耳衬套位于悬挂吊耳枢轴的销钉或螺栓周围。在橡胶设计中，它承载重量并允许受控的运动。橡胶还能减少相连金属部件之间传递的振动。橡胶的形状、金属套管以及接头的安装方式都会影响其响应。

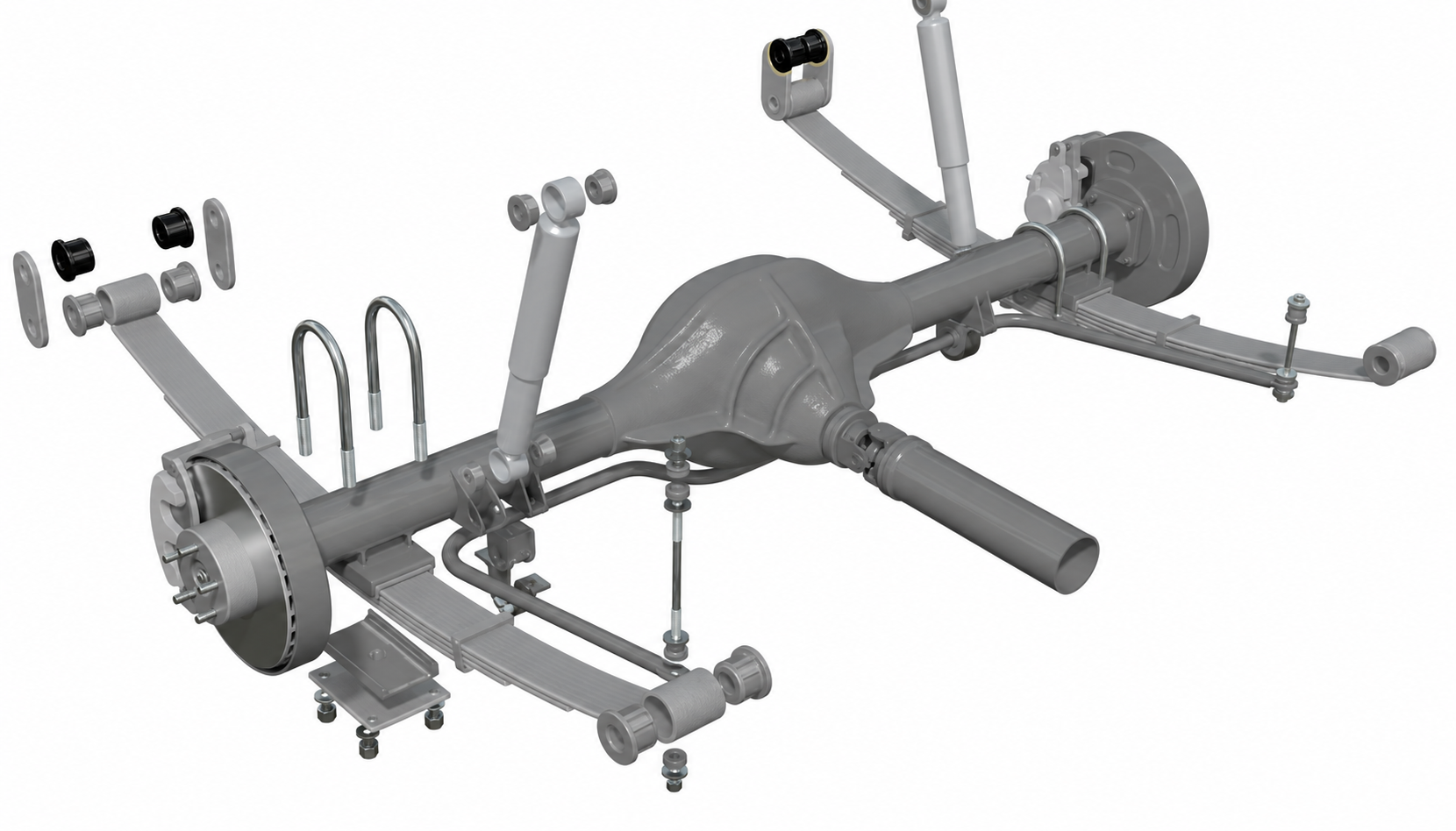

一个常见的应用是在钢板弹簧悬挂中。在这里，吊耳构成了弹簧与其支架之间的活动连杆。福特汽车将一个 钢板弹簧安装部件标识为吊耳衬套。这种用途解释了它的名称。但这并不能确立一个标准的尺寸、橡胶等级或刚度。

本指南涵盖橡胶和橡胶金属结合的吊耳衬套产品本身。它解释了如何为原厂设备 (OE) 用途指定该零件。重点是其结构、安装接口、性能目标和测试证据。

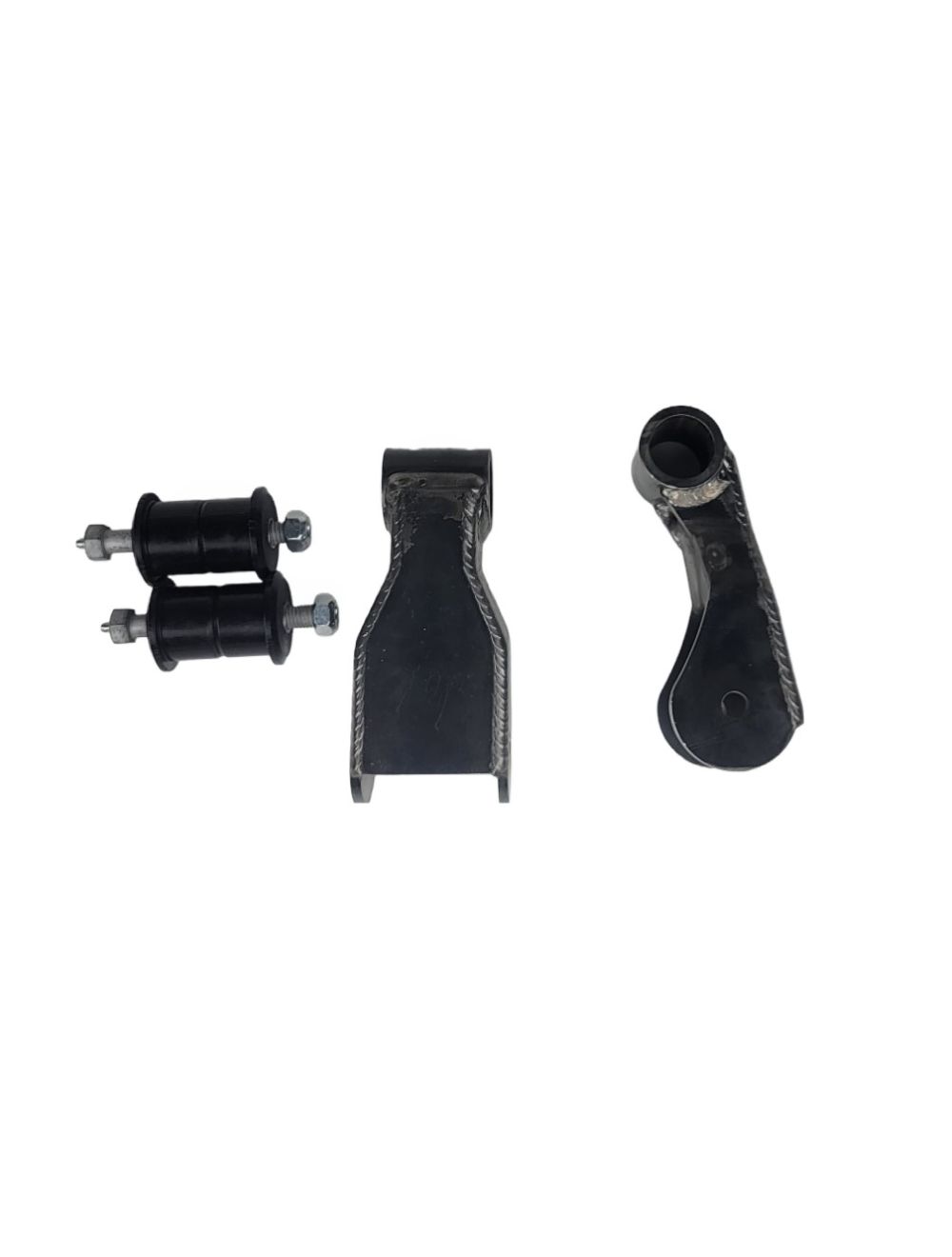

吊耳衬套是如何构造的

首先，检查哪些表面是粘接的、夹紧的、压配的或可以自由移动的。看起来相似的零件可能以不同的方式工作。单凭照片无法显示所有这些细节。

带有金属套管的粘接设计包含一个内部金属套管和一部分橡胶。它也可能有一个外部金属套管。螺栓穿过内套管。橡胶构成了金属部件之间的柔性连接。如果使用了外套管，它会被安装到接收孔中。

当橡胶与内外两个套管都粘接时，检查内套管是如何固定的。如果它是被夹紧固定的，那么运动主要来自于两个套管之间橡胶的变形。螺栓不应该在这个被夹紧的套管内自由转动。这限制了接头的扭转范围，并使其初始安装角度变得重要。

其他设计使用没有独立外壳的橡胶插件。有些使用带有法兰（凸缘）的部件。对于每种设计，都要确定是什么将插件固定到位，以及它在哪里与周围零件接触。法兰可以承受轴向载荷，但仅凭其形状不能确定它能承受多少载荷。

在图纸上显示完整的接头结构，包括套管、垫圈、轴肩和支架。标明应该发生运动的位置。粘接接头通过橡胶的应变来吸收运动。带有滑动接触的接头需要对摩擦、磨损以及任何必要的润滑进行不同的审查。

在选择胶料配方前，先定义安装接口

外径、内径和总长度是基本尺寸。装配好的接头需要更多的细节。

对于带套管的零件，检查安装孔以及它与外套管之间的配合情况。指定压入方向和导入角形状。标明压装工具应该在何处施力。同时还要核对内套管长度与支架间距及垫圈接触面的关系。这些特征设定了穿过接头的夹紧载荷路径。

即使螺栓合适，错误的套管长度也会改变接头的夹紧方式。不良的压装支撑可能会使外壳变形或对橡胶施加不必要的载荷。在开发零件时，在第一辆车试生产之前，就要审查装配方法。

对于粘接设计，设定参考角度和最终拧紧时使用的接头位置。在错误的角度夹紧会使橡胶在静止状态下就已经处于扭曲状态。这减少了正常行程中可用的扭转范围。使用发布后的装配规范来确定扭矩和位置；两者都取决于具体设计。

如果零件有方向性特征，添加一个方向基准。就如何测量每个关键尺寸达成一致。双方团队都需要相同的基准和检验方法。

按方向指定载荷、运动和刚度

一份有用的规范说明了接头必须支撑什么以及它必须如何运动。径向运动是垂直于衬套轴线的。轴向运动是沿着轴线的。扭转是绕该轴线的旋转。偏转（锥形运动）是内外轴线之间的倾斜。

这些需求必须协同工作。一个接头可能需要坚固的径向支撑，同时允许重复的扭转。在一个方向上有更多的约束可能会改变传递到支架的载荷。围绕悬挂定位以及噪声、振动与声振粗糙度 (NVH) 的需求来设定目标。并在完整的运动范围内检查它们。

使用需求与证据矩阵使这种平衡具有可审查性：

不仅要保留报告的数值，还要保留测量的曲线。橡胶的响应可能是非线性的：其斜率可能会随着载荷的增加而改变。说明刚度是如何计算的，以及是基于曲线的哪一部分计算的。

硬度测量的是不同的东西。ASTM D2240 描述了硬度计压痕测试，它测量的是在规定条件下压头进入材料的深度。邵氏 A (Shore A) 的数值不能确定零件的刚度、扭转范围或疲劳寿命。请单独测试这些指标。

将橡胶配方、几何形状和粘接系统结合起来选择

材料的选择从工作条件开始。定义正常和峰值载荷、重复运动和温度范围。列出与水、路面盐分、油类或其他流体的接触情况。说明哪些暴露是频繁的，哪些是偶尔的。

橡胶胶料是一种配制好的混合物。它可能使用天然橡胶、合成橡胶或混合物。请根据预期的任务进行选择。金属套管通常是钢制的。也要指定它们的牌号、壁厚、表面光洁度和防腐处理。将橡胶和金属作为一个工作总成来评估。

在提议的形状下审查该胶料配方。橡胶厚度、套管尺寸、端部形状和避让特征都会影响橡胶的变形方式。一种新的胶料配方可以同时改变几种响应。即使硬度保持不变，形状的改变也能改变响应。

将每个材料属性与产品需求联系起来。寒冷条件下的柔韧性、对特定流体的耐受性以及重复扭转下的疲劳寿命是不同的问题。要求提供能够满足各项需求的数据。诸如“重型橡胶”这样的标签提供的细节太少了。

将粘接系统与胶料配方一起审查。这包括金属预处理、胶粘剂、成型条件和橡胶硫化。它们必须共同形成一个能够承受预期载荷的界面。检查是否存在意外的分离或滑动。

如果样品失效，记录失效发生的位置。是橡胶撕裂了吗？是粘接分离了吗？是套管在孔内滑动了吗？这些发现指向不同的原因和纠正措施。

对于涉及 江西光益减震 橡胶衬套产品系列 的审查，请随图纸一起提供装配和性能要求。包括工作条件，以便审查不仅限于硬度。

在其预期的总成中验证产品

材料测试有助于筛选候选方案。产品批准还需要在合适的夹具中对零件进行测试。使孔径、套管夹紧、安装方向和载荷方向与预期的接头相匹配。夹具必须代表影响测试结果的条件。

建立初始响应

在耐久性测试之前，测量载荷-位移和扭矩-角度曲线。记录样品是如何进行环境调节和安装的。同时记录温度、加载速率和起始角度。这些细节使得与后续结果进行公平比较成为可能。

动态测试也需要一个明确的设置。已发表的 SAE 关于非线性衬套行为的研究 描述了响应如何依赖于频率、振幅和预紧力。在比较零件之前，就这些条件达成一致。室温下的静态曲线无法确定整个振动范围内的行为。

检查接口和耐久性

选择适合零件和测试问题的粘接测试。ASTM D429 橡胶与刚性基材粘附方法 的公开概述列出了几种样品和加载布置。选择适用的方法并商定合格标准。仅仅引用该标准并不能为产品设定粘接强度目标。

对于耐久性，商定载荷和运动序列、夹具、温度、测试持续时间和检查点。包括测试前或测试期间的相关环境暴露。根据预期任务和正在评估的失效模式来设定严酷程度。

测试后，检查刚度变化、永久位移、橡胶损坏和粘接状况。确认安装配合仍然符合预期。将这些发现与完成的循环次数一起记录下来。

然后在悬挂和整车项目中确认该零件。检查其柔韧性是否与周围的几何形状协同工作。对照商定的目标评估乘坐舒适性、操控性和 NVH 性能。

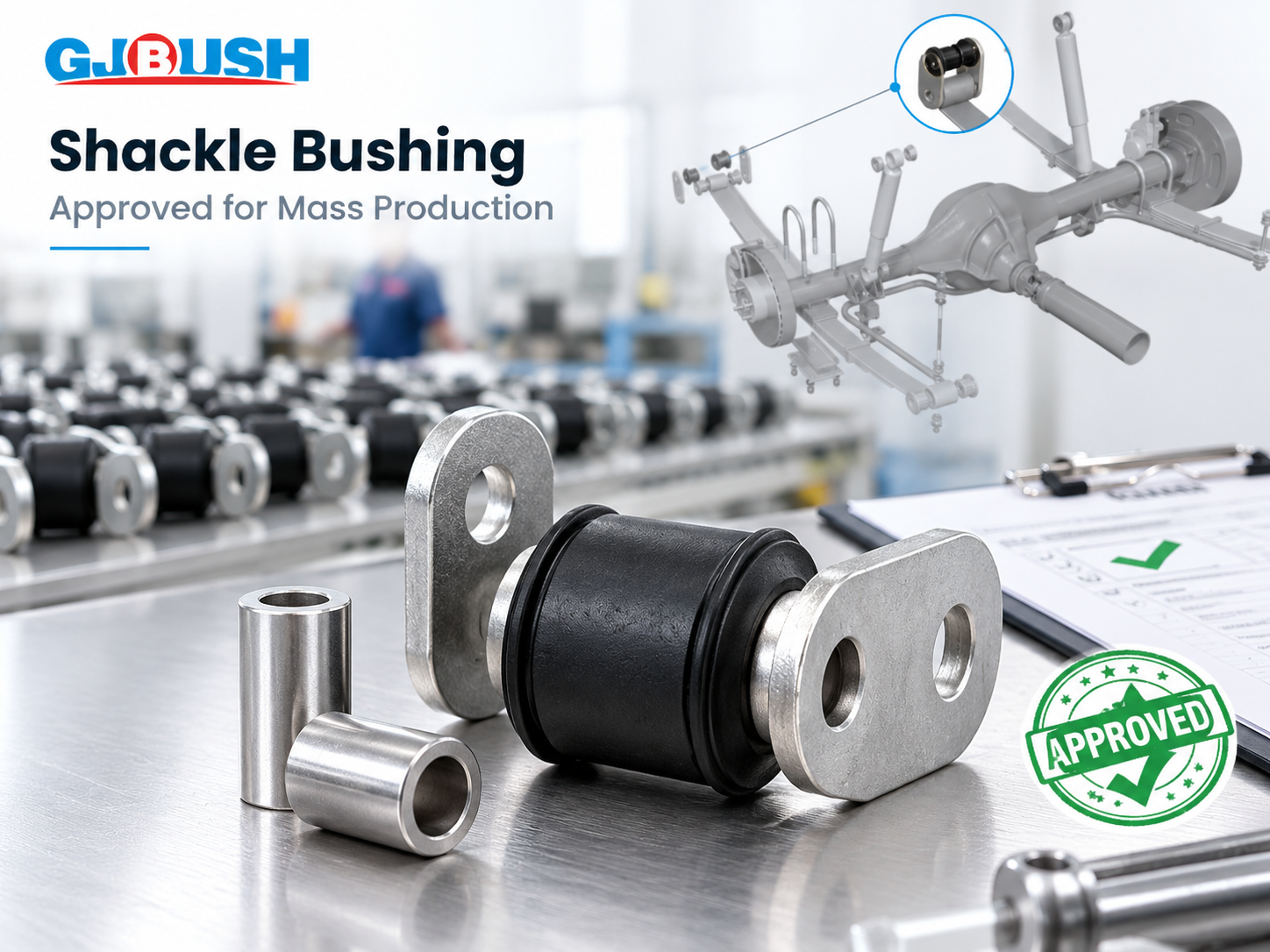

将已批准的性能带入批量生产

将批准的原型样件作为批量生产的参考基准。保留其图纸版本、胶料配方 ID、金属和涂层要求以及模具状态。将工艺设置和测试结果与该记录保存在一起。

围绕影响装配和功能的特征建立控制计划 (Control plan)。这些可能包括套管尺寸、橡胶形状、胶料的一致性、金属预处理、胶粘剂涂布和硫化条件。在设计需要的地方添加装配方向控制。

除了商定的功能性抽样检查外，还要检查尺寸和材料。单独的尺寸正确并不能证明动态响应或粘接耐久性与批准的样品相匹配。选择能解决产品主要风险的功能检查项目。

在需要的地方，商定产品质量先期策划 (APQP) 和生产件批准程序 (PPAP) 的范围。明确由谁来批准每个交付成果。将检验和测试记录链接到批次 ID。这样，意外的结果就可以追溯到其材料和工艺历史。

变更也需要一个审查路径。新的胶料配方、胶粘剂、涂层、金属来源或工艺可能需要新的证据。在发布变更之前，商定哪些特征和测试需要审查。

为吊耳衬套开发审查提供什么信息

一份 OE 询价应该描述接头本身以及零件。从可用的信息开始，并找出差距：

• 应用和身份： 车辆或设备平台、安装位置、OE 参考号和图纸版本。
• 接口： 配合孔、销钉或螺栓、支架间距、套管夹紧方式和安装方向。
• 运行条件： 载荷方向、工作和峰值载荷、角度行程、温度和环境暴露。
• 性能和证据： 目标曲线或参考零件、NVH 要求、耐久性预期和客户测试方法。
• 项目输入： 样品的可用性、任何现有的失效证据、年用量和开发时间表。

样品可以帮助确定起点。说明目标是匹配其测量的响应、修复已知的弱点，还是在同一空间内改变行为。

如需与 GJBUSH 讨论吊耳衬套项目，请 提交图纸、样品信息和运行要求以供审查。这些输入有助于定义产品的结构、目标和测试计划。
