减震器顶胶在悬挂系统中的作用是什么?

减震器顶胶(Strut mount,也称支柱顶座)将悬挂支柱的上端连接到车身。它的作用不仅仅是将支柱简单地固定到位。它必须将悬挂载荷传递给车身、允许受控的运动、隔离路面产生的噪音和振动,并且在许多前置麦弗逊悬挂布局中,还要在车轮转向时支撑平顺的旋转。

这种功能的组合使减震器顶胶成为结构支撑与减震隔离之间经过精心调校的接口。如果它过于柔顺,车轮控制和转向响应可能会受到影响。如果它在错误的方向或频率范围内过于僵硬,更多的振动就会传递到车身。因此,正确的设计取决于悬挂架构、载荷路径、安装状态、运行环境以及可测量的 NVH(噪声、振动与声振粗糙度)和耐久性目标。

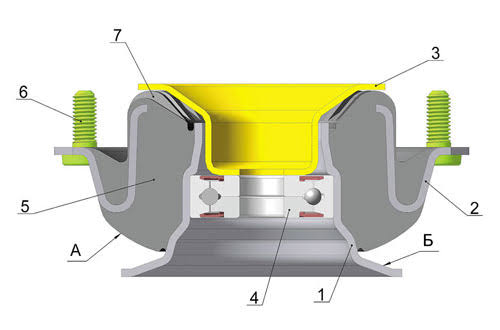

减震器顶胶剖面图,显示车身连接、弹性体、金属加强件、减震器连杆、弹簧座和可选轴承
减震器顶胶总成剖视图

减震器顶胶位于何处?由什么制成?

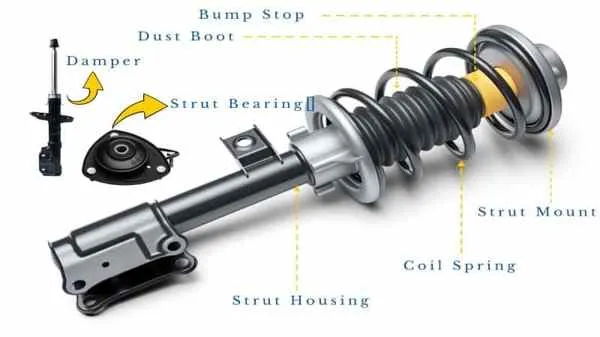

减震器顶胶位于支柱总成的上部连接处,通常安装在加强过的车身塔顶位置。根据车辆的不同,该接口周围的总成可能包括:

  • 冲压、铸造或机加工的金属壳体或加强件;
  • 硫化粘接或机械固定的弹性体元件;
  • 连接到减震器连杆的内套管或中心板;
  • 弹簧座或弹簧隔振垫;
  • 在转向应用中使用的滚动或滑动轴承;
  • 垫圈、挡圈、螺柱、螺母、密封件和防尘罩。

顶胶是结构性与柔顺性的连接点。当存在轴承时,它提供一个明确的旋转接口。上弹簧座承受弹簧的反作用力,而减震器连杆连接处则传递减震器的力。

例如,一份针对前部支柱应用的 OEM 技术服务公告(TSB),将安装隔振垫和安装轴承识别为两个独立的零件,并将轴承支撑变形与转向时的噪音联系起来。这是关于某一真实配置的有用证据,但这并不意味着每一个前部或后部减震器顶胶都采用相同的堆叠结构(Mitsubishi TSB-23-33-002)。

因此,对于工程师和采购人员来说,第一个问题不是“标准减震器顶胶是什么样的?”,而是“在这个悬挂系统中,哪些功能和接口属于该顶胶?”

减震器顶胶的作用:四大主要功能

1. 将悬挂载荷传递给车身

顶胶闭合了轮端支柱总成与车身结构之间的上部载荷路径。它可以承受垂直的弹簧和减震器反作用力、横向力、来自刹车和路面冲击的前后向输入,以及由支柱几何形状产生的力矩。载荷组合因悬挂架构以及弹簧载荷、减震器载荷或两者是否都穿过顶胶而异。

这种结构性作用解释了为什么不能在不考虑强度的情况下,将顶胶设计成一个柔软的垫块。金属的几何形状、橡胶截面形状、粘接面积、行程限制、垫圈和紧固件接口必须将应力和位移保持在预期的包络范围内。局部的车身刚度和接触条件也会影响整个连接件的表现。

2. 提供受控的柔顺性(顺应性)

弹性体应允许足够的运动以减少粗糙感,并适应微小的定位和铰接需求,但又不能过度到破坏控制力。柔顺性具有方向性:所需的轴向响应可能与径向、前后向、横向或旋转响应不同。

这与设计精良的橡胶衬套中的工程原理相同:几何形状和材料协同工作,沿不同轴向产生不同的刚度。仅仅引用橡胶硬度是不够的。由于橡胶体积、镂空、金属约束、预紧力和应变分布的不同,两个由相同标称硬度胶料制成的顶胶可能会表现出截然不同的行为。

3. 隔离路面噪音和振动

路面纹理、轮胎冲击、车轮跳动、减震器活动和弹簧反作用力都会激振支柱总成。顶胶阻断了部分传入车身的结构传播路径。其动刚度和阻尼影响着在不同频率下有多少力到达连接点。

隔振功能并非纯理论的。SAE 的研究在探讨弹性体老化对高里程车辆 NVH 的影响时,就使用了前后悬挂减震器顶胶(SAE 960732)。另一篇 SAE 论文描述了一种液压减震器顶胶设计,其动态特性通过分析和实测数据进行开发,以降低特定车辆应用中的路噪(SAE 901729)。这些研究证实了顶胶性能的重要性,但它们并没有为所有车辆创造出一条通用的刚度曲线或有保证的降噪效果。

4. 在架构需要的地方支撑转向旋转

在许多前置麦弗逊悬挂布局中,支柱总成参与转向。位于上部顶胶处或其附近的轴承允许弹簧座或支柱总成旋转,而不迫使橡胶元件吸收所有转向运动。因此,轴承的摩擦、密封、润滑、轴向承载能力、配合和抗污染能力都会影响转向的平顺性和噪音。

此功能是有条件的。后减震器顶胶通常没有转向任务。一些前悬挂布局通过不同方式定位旋转,而一些产品目录则将轴承与顶胶分开销售。技术规范必须说明供应的单元是否包含轴承,以及哪些接口预期要发生旋转。

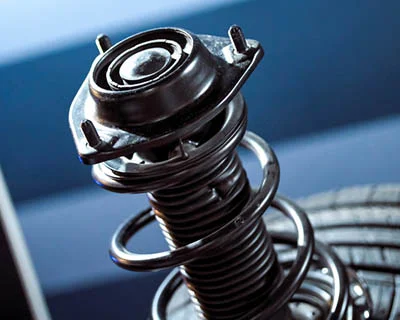

载荷路径图,显示穿过前减震器顶胶的垂直、横向、前后向和旋转输入
前减震器顶胶载荷路径

为什么减震器顶胶不仅仅是一个支架

刚性支架主要用于定位和连接部件。减震器顶胶在做到这一点的同时,还有意识地过滤运动和振动。它的性能受四种相互竞争的结果之间的平衡所支配:

设计趋势 可能的益处 如果过度可能带来的风险
更高的结构刚度 更紧致的定位并减少大幅度位移 在敏感频带中传递更多的力
较低的弹性体刚度 在某些条件下有更好的隔振效果 行程过大、瞬态控制变差或局部应变过大
更高的阻尼 降低目标范围内的共振响应 导致热量积聚,或将多余的力传递到其他地方
较低的轴承扭矩 更平顺的转向旋转 如果未经系统验证就去追求,会带来密封或耐久性上的妥协

“平衡”一词非常重要。增加刚度并不绝对是好是坏。答案取决于方向、频率、振幅、预紧力、温度以及周围车身和悬挂的响应。

对于比较其他弹性接口的读者来说,同样的静态与动态的区分也出现在动力总成悬置 NVH中,尽管减震器顶胶具有不同的载荷路径,且不应直接套用动力总成悬置的目标参数。

顶胶刚度和阻尼如何影响 NVH

静刚度描述了在缓慢施加的载荷下的力与位移的关系。动刚度描述了振荡运动下的力响应,通常与频率和振幅有关。弹性体温度、预紧力、环境调节(Conditioning)、加载方向和测试夹具都可以改变最终结果。

这就是为什么如果一份报告仅仅写着“动刚度:1,200 N/mm”是不完整的,除非它至少标明了方向、频率、振幅、预紧力、温度和测量方法。ISO 10846-3 规定了在指定的预紧力以及受测试装置限制的频率范围内,实验室测定弹性支撑件动态传递刚度的方法。它还描述了其应用,例如研发、产品信息、质量控制和振动传递计算(ISO 10846-3:2002)。该标准提供了一种方法;而整车项目仍需要定义目标。

一个有用的顶胶开发过程将组件数据与系统联系起来:

  1. 绘制出主要的悬挂-车身力传递路径及敏感的车身响应。
  2. 定义方向性静刚度和允许的行程,以满足控制和强度要求。
  3. 定义代表重要激振工况的动刚度或传递率条件。
  4. 评估共振控制至关重要的阻尼或相位行为。
  5. 关联(对标)组件、子系统和整车测量结果。
  6. 在耐久性和环境暴露后重新检查性能响应。

液压衬套 说明了流体腔室如何在弹性组件中产生依赖频率的行为。液压减震器顶胶可能会使用相关的原理,但其架构、载荷、密封和验证仍然是特定于具体应用的。

概念图,比较了不同预紧条件下的静刚度与随频率变化的动刚度
静刚度与动刚度对比

前部、后部以及不同悬挂布局之间有何变化?

“减震器顶胶(Strut mount)”一词涵盖了一系列组件族,而不是一种通用的设计。

前置麦弗逊应用

前顶胶可能承载弹簧和减震器载荷、有助于上部定位、隔离振动,并在转向时与轴承协同工作。这产生了轴向、径向、力矩、防污染和旋转的复合要求。轴承扭矩和密封性与橡胶的特性一样重要。

后置支柱应用

后顶胶通常不参与转向。它们的优先级可能转向减震器力隔离、车身噪音、行程控制、布置空间和耐久性。有些后悬挂布局将弹簧与减震器分开,因此减震器上悬置不承受主要的弹簧反作用力。

双叉臂或多连杆布局

由于减震器不是主要的车轮定位构件,这类组件可能被称为减震器悬置(Shock mount / Damper mount)而不是支柱顶胶(Strut mount)。即使零件看起来相似,载荷路径和所需的柔顺性也可能大不相同。

传统顶胶与液压顶胶的对比

传统的橡胶粘接顶胶使用胶料配方和几何形状来调校其响应。液压设计增加了流体腔、通道或膜片来塑造动态特性。增加的调校自由度也带来了更多的变量:加注条件、密封、流体特性、温度响应和泄漏耐久性。

这种差异性解释了为什么不能仅凭视觉相似性、标称尺寸或 OE 替换号就完成工程批准。

减震器顶胶老化退化时会发生什么?

退化可能发生在弹性体、橡胶金属粘接面、轴承、涂层、金属结构或紧固接口中。由此产生的症状取决于哪个功能失效了。

观察到的问题 似是而非的顶胶相关机制 下结论前应检查的事项
遇到冲击时发出咯噔声 间隙过大、橡胶开裂、粘接分离、接口松动,或触碰到行程限制器 紧固件、弹簧座、减震器、缓冲块、防倾杆连杆、车身连接处
转向时发出嘎吱声或爆破声 轴承摩擦、污染、变形,或弹簧扭曲应力 轴承布置、弹簧落座情况、转向接头、安装方向
车身噪音或粗糙感增加 动刚度变高、橡胶硬化、粘接损坏,或形成金属对金属的传递路径 轮胎、减震器、车身连接处、相邻的衬套、测试条件
转向回正或力度异常 带轴承布局中的轴承扭矩过大或卡滞 四轮定位、转向机、下球头、顶部轴承、弹簧位置
可见裂纹或腐蚀 臭氧/热/疲劳暴露、流体侵蚀、涂层损坏,或局部应变过大 裂纹位置和深度、载荷方向、环境、粘接边缘、金属损耗

这些只是诊断的假设,而非证明顶胶就是根本原因的证据。噪音可以通过车身传播,并且几个悬挂零件都可能产生类似的症状。更换组件的决定应遵循特定车辆的维修信息和安全的弹簧拆装操作程序。

从工程角度了解相关组件中的裂纹位置、应变集中、粘接和制造影响,请参阅悬挂衬套开裂。这些机制可以为调查提供参考,但验收极限必须来自相关的顶胶图纸和验证计划。

应该如何规范减震器顶胶的技术要求?

一份稳健的技术规范不仅描述尺寸和材料标签,还描述功能和工作条件。

接口和安装定义

提供车辆平台或项目、前/后位置、左/右对称性、悬挂布局、图纸、基准方案、车身和支柱接口、紧固件堆叠、安装方向、装配顺序,以及是否包含轴承。如果安装预紧力和车辆设计位置影响测试,则应予以说明。

载荷和行程定义

定义正常工作载荷、峰值和滥用载荷、方向、组合载荷工况、允许的位移、铰接、适用时的转向旋转,以及与缓冲块或行程控制特征的接触。单一的轴向力通常不足以代表实际工作循环。

静态和动态目标

指定方向性的力-位移曲线或公差窗口,而不仅仅是一个单点数值。对于动态属性,包括频率、振幅、平均载荷或预紧力、温度、环境调节、轴向、夹具和报告约定。如果阻尼、相位、损耗角或传递率很重要,请定义确切的指标和频带。

轴承要求

对于带有轴承的设计,定义载荷工况、适用时的启动扭矩和运行扭矩、允许的扭矩变化、转向摆动循环、密封和污染暴露、润滑、温度、防腐保护,以及测试后的平顺性或噪音标准。

材料与环境

橡胶配方的选择应反映热、臭氧、水、盐、油、清洁剂和其他实际暴露情况。ISO 1817 评估了橡胶浸入规定液体前后的性能变化;除非项目选择了代表性的液体和验收标准,否则它并不能证明与所有流体都兼容(ISO 1817:2026)。

金属嵌件、螺柱、壳体和轴承零件也需要涂层和防腐计划。ISO 9227 定义了盐雾测试程序,可以帮助检测涂层的不连续性,但它明确指出,不提供材料的通用排名或预测长期的腐蚀寿命(ISO 9227:2022)。

验证计划应该包括哪些内容?

该计划应将每项风险与受控测试和决策规则联系起来。一个实用的矩阵可能包括:

风险或功能 需要要求的证据 需要记录的关键条件
载荷传递与强度 静态强度验证、极限载荷、位移或组合载荷测试 方向、夹具、加载速率、预紧力、温度、失效定义
平顺性与 NVH 静/动刚度、阻尼、传递率、子系统相关性 频率、振幅、平均载荷、温度、轴向、环境调节
弹性体耐久性 多轴或代表性疲劳以及测试前后的性能对比 载荷谱、循环次数、温度、行程、检查间隔
粘接完整性 老化前后的附着力或破坏性剖面分析 失效模式、粘接面积、表面处理、老化条件
转向支撑 轴承扭矩、摆动、污染和噪音评估 轴向/径向载荷、角度、速度、润滑、温度
耐环境性 热老化、流体暴露、臭氧/水/盐或循环腐蚀 介质、浓度、持续时间、温度、恢复时间
尺寸稳定性 过程能力研究和夹具相关性 基准、量具方法、MSA 结果、批次和模腔可追溯性

测试前后的对比测量尤其有价值。一个在规定循环次数后没有肉眼可见断裂的顶胶,其刚度、阻尼、轴承扭矩或自由高度可能已经发生了足以影响车辆的偏移。反之,除非图纸或验证的失效标准另有说明,表面的外观变化在功能上可能并不致命。

针对减震器顶胶刚度、疲劳、附着力、轴承扭矩、耐流体性和腐蚀的验证矩阵
减震器顶胶验证矩阵

制造控制如何保护设计意图?

如果不控制生产变差,即使是经过充分验证的原型件也会在量产时失效。重要的工艺输入可能包括金属表面处理、胶粘剂涂布、混炼胶批次控制、橡胶预成型重量、模压温度和硫化时间、飞边去除、轴承压装配合、注脂量、密封、涂层、螺柱位置以及最终装配方向。

控制计划(Control Plan)应将这些输入与可测量的产品特性和反应计划联系起来。在相信过程能力数据之前,需要进行测量系统分析(MSA)。统计过程控制(SPC)应侧重于反映真实风险的特性,而批次和模腔可追溯性应支持缺陷遏制和根本原因分析。

AIAG 将 APQP、控制计划、PPAP、FMEA、MSA 和 SPC 作为用于开发、投产和保证产品的互联汽车质量工具(AIAG Quality Core Tools)。它们出现在供应商的演示文稿中本身并不能作为证据。买方应审查特定应用的交付物、测量方法、能力证据、变更控制流程和提交状态。

更广泛的悬挂橡胶衬套范围对于比较橡胶金属工艺能力很有用,但减震器顶胶的批准仍然需要其自身的设计和验证证据。

在减震器顶胶询价单 (RFQ) 中应发送哪些信息?

为避免供应商仅基于外观或部分交叉参考号进行报价,请尽可能多地发送以下信息:

  • 车辆或平台以及前/后安装位置;
  • 悬挂布局以及转向旋转是否通过顶胶传递;
  • 图纸、3D 模型、OE 参考号或受控样品;
  • 配合接口、基准方案、装配方向和紧固件详细信息;
  • 弹簧、减震器、车身和轴承堆叠关系;
  • 载荷方向、行程、铰接以及工作占空比谱图;
  • 具有完整测试条件的静、动态刚度目标;
  • 阻尼、传递率或整车 NVH 验收标准;
  • 轴承扭矩、密封、润滑和防污染要求;
  • 热、流体、臭氧、水和腐蚀暴露条件;
  • 疲劳、附着力、强度和测试后性能标准;
  • PPAP 级别、过程能力、MSA、可追溯性、包装和变更控制需求。

这些信息让供应商能够区分“纯尺寸复制请求”和“完整功能开发项目”之间的区别。

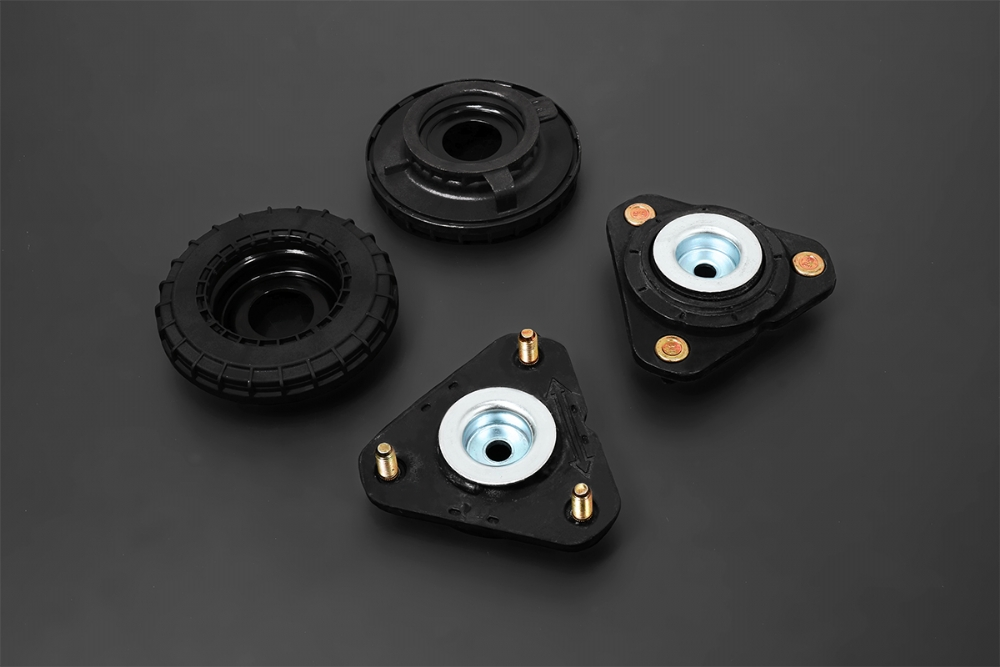

RFQ 检查清单,显示车辆位置、接口、载荷工况、动态测试条件、环境和 PPAP 要求
减震器顶胶 RFQ 输入

常见问题解答

每个减震器顶胶都有轴承吗?

不是。当麦弗逊前支柱总成随转向旋转时,通常带有轴承,但后顶胶和一些其他的前悬挂架构不需要这种旋转功能。请确认悬挂布局和零件堆叠,而不要想当然地认为轴承是集成在里面的。

减震器顶胶(Strut mount)和减震器悬置(Shock mount)一样吗?

不一定。这两个术语在产品目录中可能重叠,但真正的“支柱(Strut)”可以是结构性的车轮定位构件,而“减震器(Shock absorber)”主要提供阻尼。这种区别改变了侧向载荷、力矩、接口和验证需求。

更软的顶胶总是能提高乘坐舒适性吗?

不是。较低的刚度可能会在某个方向或频率范围内改善隔振,但过度的柔顺性会增加运动、应变或导致控制延迟。必须将动刚度、阻尼、预紧力和周围的结构结合起来考虑。

橡胶硬度能定义顶胶性能吗?

不能。硬度是一个材料指标,而不是一个完整的组件规范。胶料的粘弹性行为、橡胶几何形状、镂空设计、金属约束、粘接设计、预紧力、温度、频率和振幅都影响着组件的响应。

减震器顶胶应该使用多长时间?

没有一个站得住脚的通用里程或时间数值。寿命取决于车辆载荷、路面输入、温度、污染、腐蚀、轴承工况、橡胶配方、几何形状、制造变差和失效标准。请使用特定项目的工作循环,并在耐久性暴露后验证其性能。

一项测试就能证明顶胶是合适的吗?

通常不能。静态强度无法确定 NVH 性能;刚度曲线无法确定疲劳寿命;盐雾测试无法预测现场腐蚀寿命。批准过程应结合尺寸、功能、耐久性、环境、工艺以及(在必要时)整车级别的证据。

工程师的总结

减震器顶胶的作用是在结构载荷传递、受控柔顺性、NVH 隔振以及在悬挂架构需要时提供转向支撑之间取得平衡。这种平衡不能通过外观、硬度或不合格的产品目录交叉替换号来选择。

如需进行应用审查,请提供车辆/平台、安装位置、悬挂布局、图纸或 OE 参考/样品、载荷方向以及完整的刚度或阻尼测试条件——包括频率、振幅、预紧力、温度和环境要求。随后,GJBUSH 能够根据定义的项目评估该橡胶金属架构、制造路线、验证范围和质量文档。应针对具体应用确认其兼容性、扭矩、使用寿命和性能,而不是凭空假设。

参考资料

  1. Mitsubishi Motors, TSB-23-33-002: Strut Bearing Noise, accessed via the NHTSA technical-service-bulletin repository.
  2. Nakajima, Z., Matsuoka, C., and Okuya, S., The Development of Hydraulic Strut Mount, SAE Technical Paper 901729.
  3. Kuo, E. Y., Li, D., and Loh, W., The Effects of Bushing Degradation on Vehicle High Mileage NVH Performance, SAE Technical Paper 960732.
  4. ISO, ISO 10846-3:2002—弹性支撑件动态传递刚度 (Dynamic transfer stiffness of resilient supports).
  5. ISO, ISO 1817:2026—液体影响的测定 (Determination of the effect of liquids).
  6. ISO, ISO 9227:2022—盐雾测试 (Salt spray tests).
  7. AIAG, 质量核心工具 (Quality Core Tools)—APQP, Control Plan, PPAP, FMEA, MSA and SPC.
