中央拉杆故障症状：迹象、原因及失效确认

中央拉杆故障的症状可能包括：方向盘有游隙或车轮响应迟缓，需要频繁小幅修正以保持直线行驶，以及在转向或路面冲击时出现“咯噔”异响或振动。这些迹象都值得引起重视并及时检查，但它们都不能证明中央拉杆本身已经失效。转向机、垂臂 (pitman arm) 或惰臂 (idler arm) 支架、拉杆球头、轮毂轴承或其他底盘连接件也可能引发类似的投诉。只有当识别出相关的中央拉杆特征、在规定条件下测量了它的位移或损坏情况、排除了相邻的干扰源，并将结果与正确的车辆和零件规范进行比对后，才能确认失效。

对于在用车辆而言，转向问题关乎安全：请遵循适用的 OEM 维修信息，不要依赖本文来决定车辆是否可以安全行驶。对于 OEM 或 Tier 1 团队来说，问题不应止步于更换零件。到底哪个接口失效了？图纸是哪个版本？在什么载荷下发生的？有什么证据支撑当前的遏制措施和纠正预防措施？本指南将故障症状报告转化为组件级的工程决策，而不是凭空捏造一个通用的游隙或扭矩限值。

损坏的中央拉杆有哪些迹象？

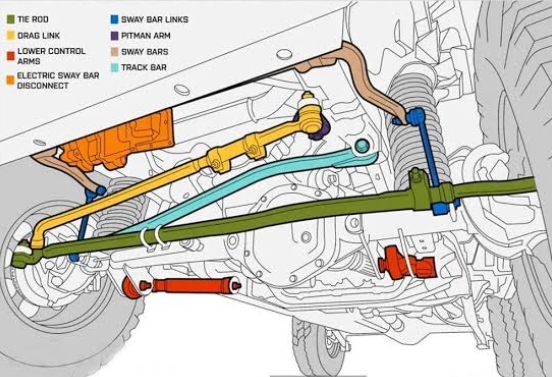

中央拉杆是特定转向连杆布局中的一个构件；它并非存在于所有的转向系统中。在适用的垂臂和惰臂布局中，它连接转向输入端和横拉杆。在将投诉归咎于中央拉杆问题之前，请先确认车辆的实际架构、总成编号和版本。不能把卡车或客车上的症状清单生搬硬套到不同的齿轮齿条式转向系统上。

最实际的迹象是转向响应、直线控制或噪音发生了变化。它们的诊断价值取决于相对运动是从哪里开始的。驾驶员可能会报告方向盘松旷，但多余的运动实际上源于中央拉杆的上游。在一份针对特定 Silverado 和 Sierra 重型车型的通用汽车 (GM) 技术服务公告中指出，转向松散和间隙过大可能是由转向机齿隙引起的；该公告描述了通过断开中继杆/中央拉杆来隔离转向机的方法。这是一个很好的鉴别诊断示例，但它不是适用于所有车辆的程序或故障率。

这些是启动调查的触发点，而不是对故障概率的排名。有些故障在驾驶员强烈投诉之前可能就已经肉眼可见了；而有些投诉在中央拉杆完好无损的情况下依然存在。因此，有用的第一个问题不是“哪个症状听起来最像中央拉杆坏了？”，而是“所下达的运动指令是在哪里停止与响应匹配的？”

什么时候投诉需要立即升级处理？

如果连杆连接似乎要脱落、缺少防脱结构、转向响应突然改变，或者车辆无法按预期控制，请按照 OEM 的维修和现场行动流程，将其作为安全事件升级处理。不要使用网上通用的间隙值来决定是否可以重新投入使用。一项马里兰州的转向检查规定说明了为什么整个系统都很重要：它要求检查转向机、连杆、齿隙、游隙和相关部件，并明确将中央拉杆或直拉杆纳入不对中情况的检查范围。该规定属于司法管辖区的检查指南，不能替代具体项目的图纸或车辆维修标准。

什么会导致中央拉杆失效或表面失效？

“中央拉杆坏了”可能描述的是不同的物理问题。可能是接头磨损，可能是可调接口打滑，可能是构件变形，也可能是拉杆完好但连接的零件松动了。每个假设都需要不同的观察和纠正措施。当保修退件显示车辆有噪音或不稳定，但在退回的拉杆上却没有测量到缺陷时，这种区分尤为重要。

实际发生的中央拉杆接口逃逸问题并非假设。一份 2015年 NHTSA 记录的 New Flyer 召回报告 描述了一批客车在做完四轮定位后，中央拉杆固定卡箍未按制造商规范拧紧的情况。该报告指出了可能出现的摆振（Shimmy），并描述了一起横拉杆球头从总成上脱落的事件。其结论针对的是特定的工艺和该批次车辆；它并未确立不相关项目的通用扭矩、发生率或根本原因。

当总成实际包含密封接头时，密封损坏、污染、腐蚀和润滑流失是合理的促成因素，但必须有物理证据支持。防尘套破裂是检查接头的理由；它本身并不能量化内部磨损，也不能证明中央拉杆主体有缺陷。反之，外观整洁并不能证明内部间隙合格。如果所观察零件的架构不同，请从分析中剔除不适用的机制，而不要强行套用熟悉的检查清单。

如何确认中央拉杆失效？

确认顺序是一系列的证据关卡，而不是用一根撬棍撬一下就完事。确切的顶起方法、转向位置、施加的力、测量夹具、断开步骤和验收极限，必须来自于平台批准的维修手册、图纸和验证文件。手感检查可以帮助定位可疑的接口，但没有记录下来的力或位移无法转化为可重复的工程拒收判定。

1. 确认车辆、总成及受控要求

首先核实车辆/平台、转向布局、OE 或项目零件号、中央拉杆总成配置、图纸版本、生产日期以及任何服务活动或之前的维修记录。在图纸上标记实际的连接点。明确要测量的是什么运动：是方向盘输入到车轮的响应，是接头处的相对轴向或径向位移，是卡箍处的位移，还是杆体的几何形状。不要将轮胎处测得的位移与针对球销或不同受力方向制定的限值进行比较。

记录每个限值和方法的来源。公开的 SAE J491（关于转向球销和球窝总成）范围明确指出，其尺寸建议并不涵盖所有应用。这进一步强调了获取当前项目规范的必要性；单靠一个标准参考无法提供缺失的特定车辆验收值。同样，某次召回总成中规定的“零间隙”也不是普遍适用的中央拉杆极限。

2. 在规定的条件下重现症状

记录车速、路面或台架输入、转向角度和反转方向、车辆载荷、相关温度、助力状态以及装配配置。视频可以保存时间点和位置信息；位移或力传感器可以使细微的响应比较变得可重复。在基线测试、隔离测试和纠正后检查中，应使用相同的条件。如果异响只在路面冲击时发生，那么未能重现加载路径的静态举升检查结果只能算作“不确定”，而不能算作“没问题”。

在这一阶段，只描述观察到的现象，不分配原因：“在惰臂侧区域由右向左反转方向时发出咯噔声”比“中央拉杆敲击声”更有力。在拍摄照片和做好方向标记之前，保持零件的原样。拆卸动作可能会抹去移位的卡箍痕迹，从而破坏掉工艺调查的最佳证据。

3. 定位相对运动并排除相邻干扰源

按顺序观察从输入到输出的链条。确定无效运动（虚位）是已经存在于转向机输出端，还是从垂臂/惰臂支架开始，是发生在连杆连接处，还是出现在更外侧的拉杆或轮端接口处。在需要断开连接时，请使用 OEM 批准的隔离方法。保持安全支撑，绝不要在故意断开转向部件的情况下进行路试。

目标是找出那个“上游构件移动，而下游构件没有如期跟随”的第一个接口。这种观察比“助手转动方向盘，你摸遍附近的几个零件”更有用。如果有多个接口共同促成了故障，请逐一测量并记录，而不要将整个投诉全盘归咎于视觉上最糟糕的那个。我们相关的转向拉杆选择与测量指南有助于构建单独的拉杆问题框架，但其要求仍需针对目标平台进行核对。

4. 根据专属要求测量可疑特征

明确测量点、轴线、夹具或百分表位置、预紧力或施加的载荷、转向位置、支撑条件、重复次数以及仪器标识。如果结果接近验收边界，需附上原始数值以及不确定度或可重复性问题。在改变了千斤顶支撑或加载条件后，看起来运动状态发生了改变，但这并不自动等同于零件健康状况的变化。测量必须具备足够的可重复性，以便独立的审查人员能够复现它。

对于接头，要区分其设计允许的铰接运动与在其规范控制方向上不必要的平移或松旷。对于可调接口，记录相对滑动、啮合情况和防脱特征。对于杆体，将实际几何形状和损坏情况与已发布的图纸进行比较。当适用某个标准时，SAE J193 的公共范围涵盖了转向和悬挂球销/球窝总成的实验室功能测试，包括代表该应用的完整整体总成。其摘要支持的是测试类别，而不是某项未引用的程序或合格/不合格的数值。

5. 关联车辆、退件和台架证据

最有力的结论是将车上的观察结果与退回零件上相同的物理特征联系起来。保留标识、批次、里程或任务历史、安装方向和拆卸顺序。将退回零件与合适的参考件或同一图纸版本的留样进行比较。只有在假设需要时，才进行受控拆解、尺寸检验、材料或表面检查以及台架复测。在不同样品、老化条件或夹具上进行的台架测试提供的是支持性背景，并不等同于自动确认了最初的故障事件。

分层次陈述结论：“症状已重现”；“运动定位到接口 X”；“在条件 Z 下测量结果超出要求 Y”；并且，只有在证据支持时，才陈述“确定根本原因为机制 M”。如果证据止步于定位，请称该零件“疑似不良”，并定义下一步测试。不要仅仅因为换件后感觉好些了，就把一个尚未结案的根本原因调查重新贴上“已确认材料或制造缺陷”的标签。

OEM 和 Tier 1 团队应要求提供哪些证据？

为了工程发布、保修分析或供应商质量审查，一套证据包应能让另一个团队在不依赖初始调查员记忆的情况下得出相同的结论。它还应让团队能够区分即时的遏制措施和永久的纠正预防措施。一份完善的证据包通常包括以下内容（需根据项目量身定制）：

• 配置信息： 车辆及转向架构、OE/项目零件号、总成和图纸版本、生产日期、供应商批次、维修历史以及受影响的群体定义。
• 投诉与重现： 客户原话、事件发生频率、路面或台架条件、转向方向、载荷和环境说明，以及同步的视频或传感器记录（如有）。
• 故障定位： 标记了的连杆示意图，在转向机、垂臂/惰臂、中央拉杆接口和横拉杆路径上的观察结果，以及每个隔离步骤的顺序和结果。
• 测量数据： 受控的测量点和轴向、施加的力或输入、支撑状态、仪器、重复次数、原始数据、参考限值、标准制定者，如果接近极限还要注明不确定度。
• 零件证据： 原始状态照片，防尘套/固定件/卡箍/螺纹（视情况而定）的状况，尺寸，拆解记录，以及将测试物品与车辆联系起来的标识链。
• 处置与验证： 决策负责人、遏制范围、根本原因假设、纠正措施、验证方法以及采取措施后的复测情况。

请区分产品设计、装配工艺、维修工艺和外部损坏。例如，前文提到的 New Flyer 召回案，指向的是四轮定位后的卡箍拧紧工艺问题，这并不证明每一种中央拉杆的钢管设计都不合格。而另一个案例可能反而涉及接头磨损、过载、版本错误或相邻零件。在发布 8D 报告或工程变更单之前梳理清楚这些分支，可以避免采取看似合理实则无效的行动。

对于供应商质量系统，请使用与阶段和风险相匹配的工具：当核实后的原因有要求时，更新故障分析、控制计划、测量方法、验证和批准记录。AIAG 的质量核心工具概述将 APQP、控制计划、PPAP、FMEA、MSA 和 SPC 列为相关的汽车质量工具。列出这些名字并不证明某个特定的 GJBUSH 项目已经完成了它们；起决定作用的是适用的客户要求和实际的记录。GJBUSH 质量页面 提供了该公司所述质量系统方法的背景信息，编辑和采购人员应根据拟议项目的当前文件对其进行核实。

遏制与纠正决策表

这是一个决策框架，不能替代 OEM 技术服务公告、安全升级或客户特定的质量协议。受控文件设定了实际的处置权限和响应时间。

中央拉杆审查应如何成为一项工程决策？

故障审查的有用输出不是简单的“更换零件”。它是一份可追溯的声明，说明什么失效了、什么没失效，为什么怀疑的机制符合观察结果，哪些群体可能受到影响，以及什么测试将证明提议的纠正措施有效。当诊断不确定时，在请求生产变更之前，确定下一个具有鉴别意义的测量项。当接口被确认后，确保纠正措施既解决了物理机制，也堵住了允许其逃逸的流程漏洞。

对于采购和工程师而言，这也改变了向潜在供应商提出的问题。索要图纸和接口定义、装配和测量控制、具有代表性应用的验证记录，以及针对材料、几何形状、接头设计或装配方法的变更控制路径。如果球形接头是总成的一部分，GJBUSH 的球头选择指南讨论了相邻接头选择的注意事项；但它并未为您的项目确立中央拉杆的要求。将样品的外观和短暂的试驾印象作为筛选信息，但不能替代匹配版本的测试记录。

GJBUSH 可以从一项工程询盘开始，审查可用证据，并为拟议的应用定义缺失的测量数据或验证范围。请发送车辆/平台和转向布局图纸；中央拉杆或 OE 参考号及样品/图纸版本；症状和重现条件；车内输入/输出、游隙、位移或力记录；相邻部件的隔离记录；以及任何退回的零件、拆解照片、批次、里程、环境和项目时间表。说明您需要解答的问题——故障定位、证据缺口审查，或新组件的验证计划。第一个结果应该是一份针对具体应用的审查范围和未决问题清单，而不是在看到记录之前就承诺给出诊断。

参考资料

• GM Preliminary Information PIT5501E, steering feels loose/excessive lash. General Motors, 2017; 适用于指定的重型车型和年份。
• Maryland COMAR 11.14.04.02, Steering, Alignment, and Suspension. 马里兰州车辆检查规定；仅限该司法管辖区检查范围。
• NHTSA Safety Recall Report 15V-562. New Flyer 中央拉杆固定卡箍案例, 2015.
• SAE J491_201210, Steering Ball Studs and Socket Assemblies. 公开的范围页面；未审查完整标准。
• SAE J193_201210, Ball Stud and Socket Assembly—Test Procedures. 公开的范围页面；未审查完整程序。
• AIAG Quality Core Tools. 汽车质量工具概述，非项目认证。
