在汽车底盘零部件的采购与国产化替代进程中，Tier 1供应商或大型售后品牌商往往面临图纸缺失的困境。仅凭客户提供的一件原厂实物样品，如何确保逆向开发出的橡胶衬套在装车后不出现异响、不改变原车操控质感？
汽车橡胶衬套的逆向开发是一项系统性工程，不仅需要对金属骨架进行高精度的三维尺寸测绘，更核心的是通过化学分析破解橡胶配方成分，并利用DVP台架对动静刚度（Kd/Ks）与阻尼特性进行动态复现。只有在材料物理性能与结构力学表现上实现与原厂件的高度匹配，才能在量产中保障底盘NVH的稳定性。
然而，逆向工程绝非简单的“皮尺测数”与“翻模制造”。许多副厂件在外观上与原厂件无异，但装车后几个月便出现脱胶、开裂或严重的底盘共振，这通常是由于制造工厂缺乏正向验证能力与制程底蕴。江西光益减震系统有限公司建厂于1998年，在SGS认证的IATF 16949质量管理体系下，不仅拥有涵盖400T至800T大吨位注射硫化机的千万级产能，更配备了完善的材料化学分析与全矩阵DVP力学测试台架。依托创始人逾40年的橡胶减震产品研发经验，本文将为您深度拆解汽车衬套从“单件样品”到“量产落地”的完整逆向开发链路。
什么是汽车橡胶衬套的逆向开发？为什么售后品牌与Tier 1需要它？

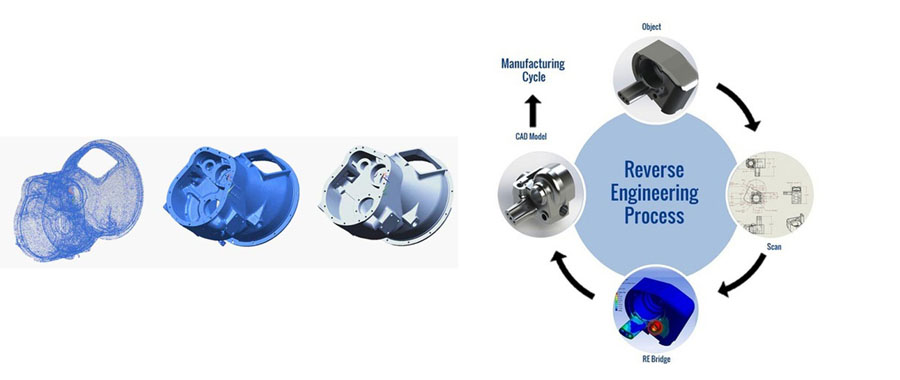

在汽车零部件的供应链生态中，逆向开发（Reverse Engineering）扮演着至关重要的角色。与拥有完整3D数模和SOR（技术规格书）的正向开发不同，逆向开发的起点通常是客户寄来的一件带有使用痕迹的原厂件（OE Part）。
逆向开发的核心目的在于“性能复刻”而非单纯的“形状复制”。对于售后市场和寻求国产化降本的Tier 1而言，通过逆向工程可以打破原厂的技术壁垒，快速响应市场需求，在没有图纸的情况下恢复并重塑减震件的装配公差与滤震阻尼。
逆向开发的业务场景与工程挑战
逆向开发不是低端的仿制，而是一个充满技术陷阱的解密过程。如果仅仅停留在“形似”，往往会引发一系列装车问题。
常见逆向开发需求场景及面临的工程痛点：
| 业务驱动场景 | 逆向开发的核心诉求 | 传统“作坊式”逆向的常见翻车痛点 | 江西光益的工程对策 |
|---|---|---|---|
| Tier 1 国产化替代降本 | 在不改变原有底盘运动学参数的前提下，寻找具备成本优势的国内源头工厂替代进口件。 | 仅测量外观尺寸，忽略了橡胶内部复杂的非对称缓冲空腔（Voids）设计，导致装车后三维刚度解耦失败，路感生硬。 | 结合X光无损探伤或破坏性剖切，精准还原内部流道与空腔拓扑结构，确保三维刚度比例与原厂件一致。 |
| 大型售后品牌扩充SKU | 快速跟进热门新车型的底盘易损件（如控制臂衬套、副车架衬套），抢占独立售后市场（IAM）。 | 无法破解原厂的高性能耐温耐油配方，使用廉价通用橡胶替代，导致产品在极寒或高温下早期开裂脱胶。 | 依托丰富的橡胶材料数据库（涵盖S/N、E/N曲线）与化学分析仪器，精准锁定生胶基材与硫化体系。 |
| 经典老车零部件复产 | 原厂已停产相关底盘件，客户提供老化破损的旧件寻求重新开模复产。 | 客户提供的样品已经发生了严重的变形或磨损，按旧件直接测绘会导致严重的装配干涉。 | 运用逆向工程软件（如Geomagic）进行点云数据处理，结合车辆悬架孔位标称尺寸，进行变形补偿与理论公差重构。 |
高标准的逆向开发，要求制造工厂不仅要懂测绘，更要懂底盘NVH（噪声、振动与声振粗糙度）的调校逻辑。
收到样品后的第一步：三维激光扫描与金属骨架尺寸的精密测绘
收到客户样品后，工程团队的首要任务是获取高精度的几何数据。对于包含了复杂金属外管、冲压内芯以及异型橡胶主簧的复合减震件，传统的游标卡尺测量存在较大的视觉误差与操作公差。

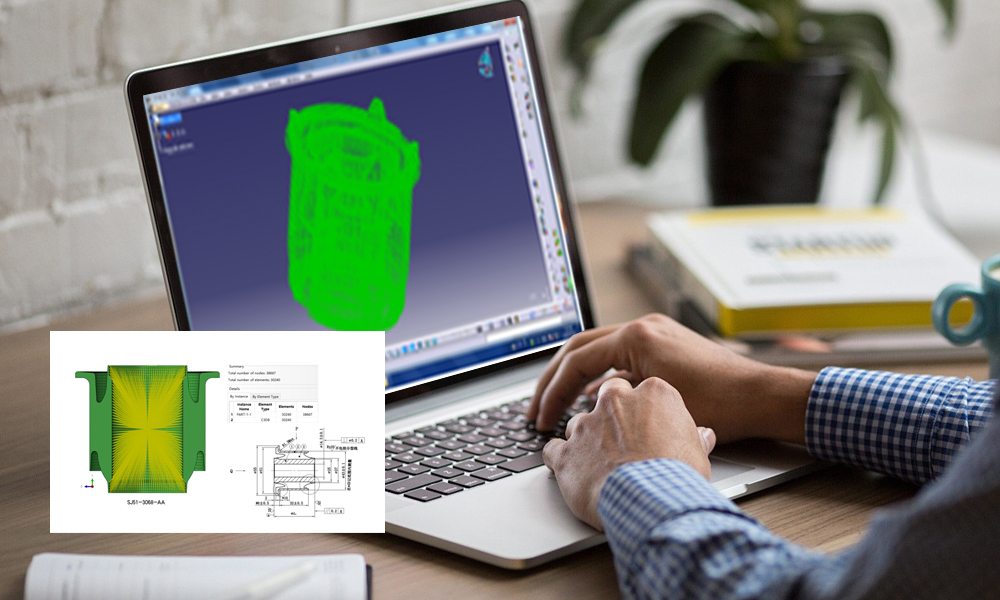

精密的尺寸测绘通常依赖于高分辨率的三维蓝光或激光扫描仪。通过对样品进行多角度扫描生成点云数据（Point Cloud），并在工程软件中拟合出包含精确公差带的三维实体模型，这是确保逆向部件能够顺利压装且不干涉的基础。
金属骨架的数据采集与公差补偿逻辑
汽车衬套通常需要过盈压装到控制臂或副车架的孔位中。哪怕是0.05毫米的外径误差，都可能导致压装力异常、衬套脱出或刮伤防腐涂层。
逆向测绘流程中的关键步骤与江西光益控制标准：
- 无损扫描与点云采集：
使用高精度扫描设备对原厂样品进行全方位扫描，获取表面几何特征。对于橡胶表面的飞边、磨损或使用痕迹，工程师需要在后期的CAD软件中进行手动平滑与剔除。 - 过盈量与配合公差的倒推：
原厂样品的金属外管往往因为拔出或长期的应力松弛而发生了微小形变。工程师需要结合常规汽车零部件的配合标准，对扫描数据进行修正。例如，当测得外径为Ø60.15mm时，结合目标安装孔Ø60.00mm的要求，判定其合理的外管设计尺寸及过盈量。 - “缩径”工艺的尺寸预留：
正如我们在探讨《汽车橡胶衬套为什么会出现异响》时提到的，为了提升产品的动态疲劳寿命，江西光益在量产中坚持采用“缩径”（Swaging）冷加工工艺。这意味着在逆向设计外管和橡胶模具时，必须提前计算并预留出缩径加工所需的变形余量，确保缩径后的最终成品尺寸与原厂件严丝合缝。
在尺寸测绘环节，逆向工程师不仅是在“描图”，更是在运用经验修复样品的老化形变，重构合理的制造公差带。
橡胶配方的“破解”密码：如何通过FTIR红外光谱与TGA分析逆向材料成分？
尺寸的1:1复刻只是逆向工程的表象。橡胶衬套的核心灵魂在于其高分子材料配方。肉眼看去都是黑色的橡胶，其内部可能隐藏着天然橡胶（NR）、三元乙丙（EPDM）或复杂的并用体系。
破解橡胶配方是一项严谨的反向化学分析过程。通常利用傅里叶变换红外光谱（FTIR）来鉴定橡胶的基础聚合物类型，并结合热重分析仪（TGA）来定量分析材料中的挥发分、聚合物含量、炭黑比例及无机灰分，以此作为复原原厂材料性能的重要参考。
材料逆向解析的微观过程与性能重构
在缺乏主机厂材料规范的条件下，副厂件如果随意使用通用配方，往往会在高低温环境或长期受力下暴露出明显的性能短板。
逆向材料破解的工程步骤与参数解析：
| 分析测试手段 | 逆向破解的核心目标 | 获取的关键工程数据及对量产的指导意义 |
|---|---|---|
| 傅里叶变换红外光谱 (FTIR) | 鉴定生胶的分子链结构与主成分。 | 确认原厂件使用的是NR、EPDM、CR还是SBR。例如，若分析出主成分为EPDM，则表明该节点（如排气吊耳）主要面临高温且无油污挑战；若是NR/BR并用，则说明重点在于抗低温结晶与耐疲劳。这指导我们选用匹配的生胶基材。 |
| 热重分析仪 (TGA) | 定量分析配方中的各组分比例。 | 通过控制升温曲线，依次测定增塑剂（约200-300°C挥发）、橡胶烃（300-500°C分解）、炭黑及灰分（无机填料）的质量百分比。这为我们的配方工程师重构补强体系提供了直接的比例数据。 |
| 差示扫描量热仪 (DSC) | 测定材料的玻璃化转变温度（Tg）。 | 验证原厂件的耐低温极限。结合《寒冷地区汽车橡胶衬套如何选材》中的理论，如果我们测出样品的Tg为-65°C，就必须在量产配方中选用高耐寒等级的生胶体系，防止冬季底盘异响。 |
| 常规物理性能取样测试 | 评估成品的宏观力学表现。 | 在样品上取样进行邵氏硬度计戳刺、拉伸强度与回弹性测试，初步标定材料的交联密度，为后续的硫化曲线设定提供依据。 |
通过这些高精度的化学与热力学分析，江西光益的材料团队能够在庞大的配方数据库中快速锁定相近的成熟配方，并进行微调，从而在分子层面上实现对原厂材料的精准逼近。
动静刚度与阻尼特性的1:1复现：为什么DVP台架测试是逆向开发的核心？
当模具开好、配方确定并打出首批白皮样件后，逆向开发进入了最关键的“动态对标”阶段。尺寸对得上、材质成分类似，并不代表这颗衬套在实车上能提供同样的驾驶质感。

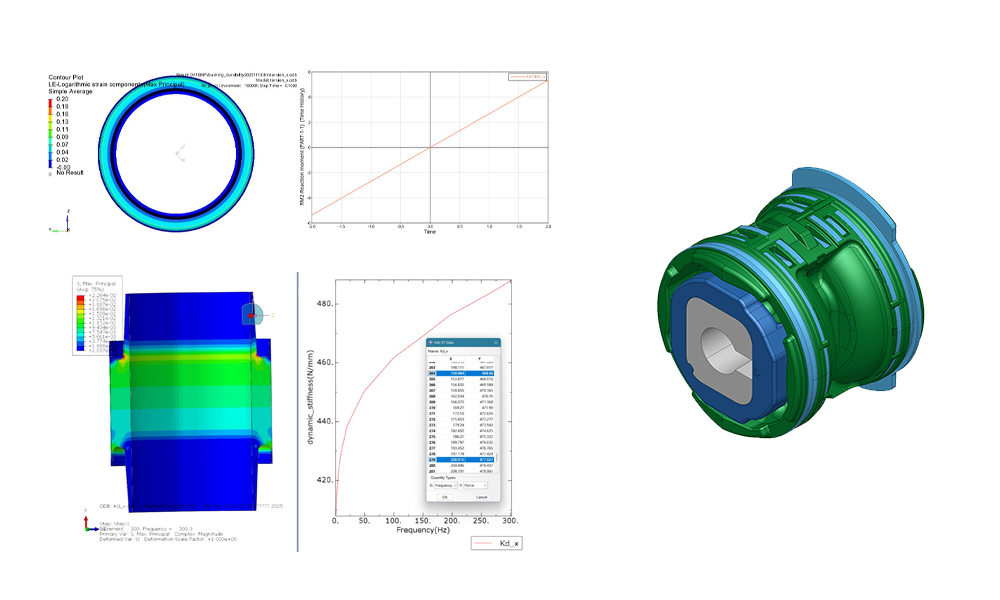

评估逆向件成功与否的核心标尺是动静刚度比（Kd/Ks）和阻尼损耗角（Tan δ）。通过使用高频动特性扫频机等DVP台架设备，将原厂样品与逆向打样件的力学曲线进行重叠比对，不断微调橡胶模量与内部结构，直至两条曲线基本拟合，才能确保底盘运动学不失真。
NVH动态特性的闭环验证与调校
如果逆向开发缺乏台架验证，产品装车后要么太软导致操控模糊、吃胎，要么太硬导致路感细碎、共振轰鸣。

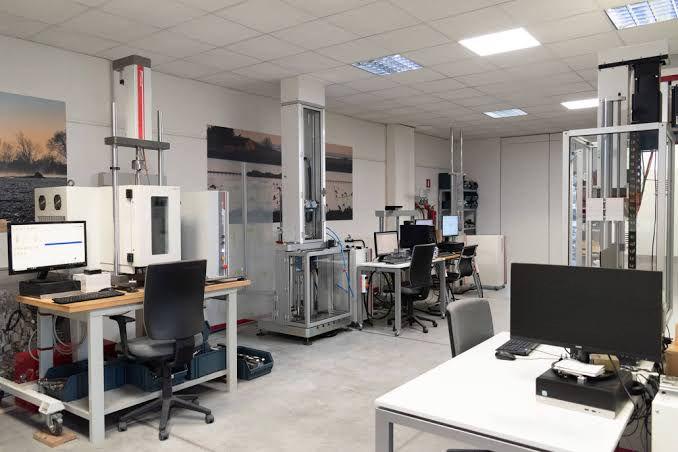

DVP台架在逆向开发中的核心验证矩阵：
- 三维静刚度对标 (Static Stiffness):
使用拉压力试验机，分别测试衬套在径向、轴向和扭转方向上的静态载荷-位移曲线。这决定了车辆在制动、转弯时悬架的几何支撑力。如果发现逆向件的径向刚度偏低，工程师需要在后续打样中适当提高炭黑比例以增加硬度，或修改橡胶截面的形状系数。 - 高频动刚度与阻尼特性扫频 (Dynamic Stiffness & Damping):

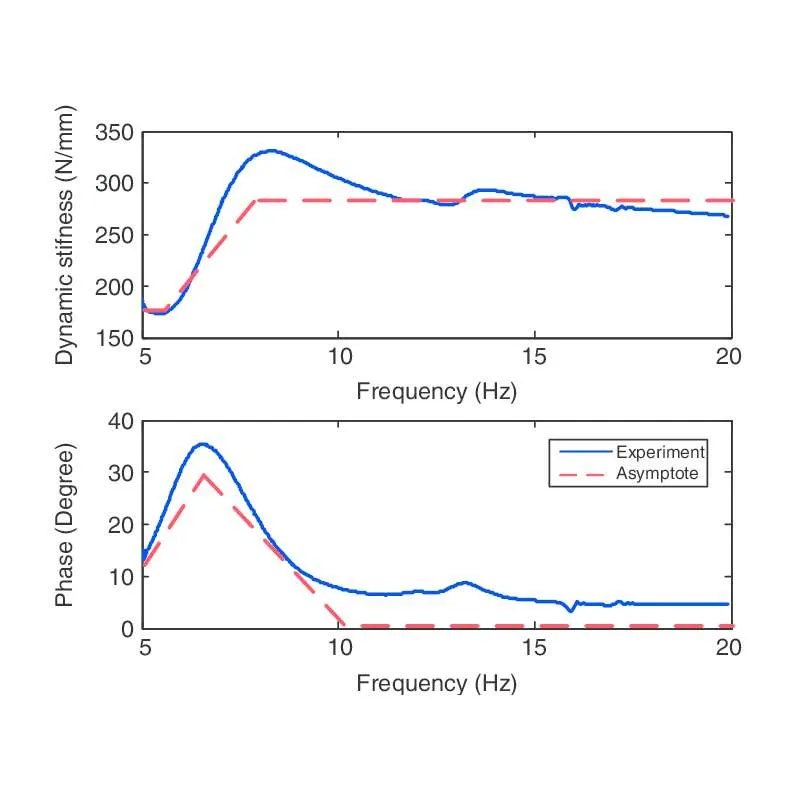

这是体现NVH技术含量的环节。利用400Hz高频动特性扫频机，输入不同的频率与振幅，比对两者的Kd曲线。优质的逆向件必须在路噪敏感频段（如50Hz-200Hz）展现出与原厂件相近的低动刚度与适宜的阻尼，以切断高频结构声的传递。 - 界面推脱力与多轴疲劳寿命验证:

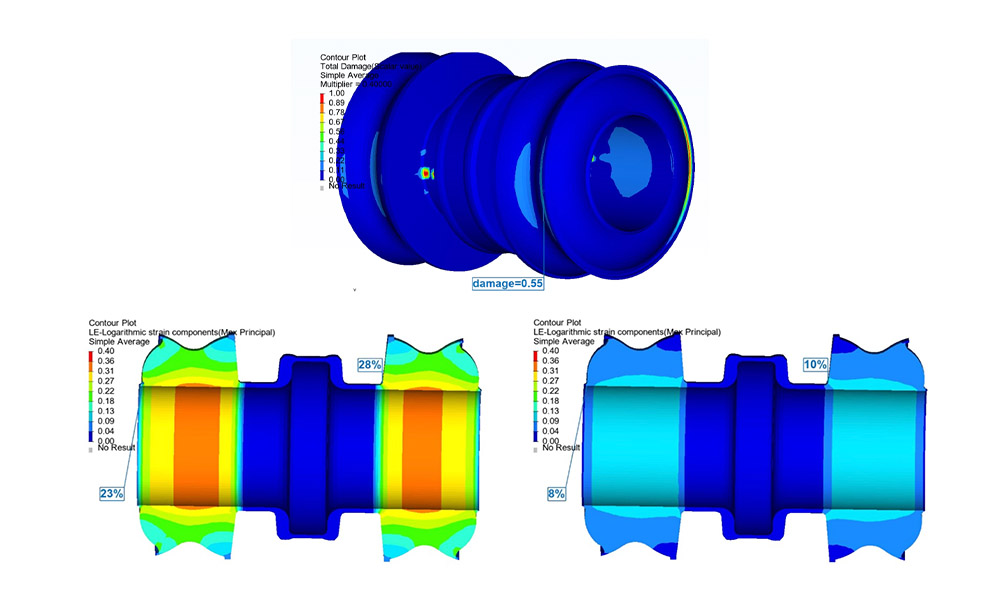

为了避免逆向件成为短命的“消耗品”，需要在100KN/200KN大型电子拉力机上进行破坏性的推脱力（Push-out）测试，验证粘接界面的可靠性；并在三通道多轴疲劳测试平台上模拟路况偏载，确保其动态寿命不劣于OEM原厂标准。
依托全矩阵的DVP台架，光益减震用客观的数据代替了主观的猜测，使逆向工程从一门“手艺”跃升为严谨的科学对标。
从图纸到量产落地：模具开发、大吨位硫化与首件打样验证流程
当技术规格与配方完成对标后，如何将这些纸面上的参数稳定地投入大规模生产，是对制造企业硬件底蕴的综合考验。从首件打样（FSI）到批量生产（SOP），工艺控制的严谨度决定了最终交付的良品率。
逆向量产的落地流程涵盖了精密模具的CNC加工、金属骨架的自动化防腐涂装，以及关键的大吨位注射硫化环节。通过导入MES（制造执行系统）对温度、压力和硫化时间进行全程监控，能够确保上百万个逆向量产件在性能上保持高度的一致性。
量产制程的核心控制点与硬件壁垒
再精密的逆向测绘，如果硫化设备老旧、压力不足，也会导致厚壁件内部产生气孔，抗撕裂能力大幅下降。
江西光益在逆向量产转化过程中的核心制程控制：
| 量产制程关键节点 | 传统小厂容易出现的问题与隐患 | 江西光益的硬件优势与质量管控 |
|---|---|---|
| 模具设计与机加工 | 模具排气设计不合理，导致橡胶表面出现流痕或缺胶；流道设计粗糙导致硫化死角。 | 依托内部CNC柔性机加工生产线，精密雕刻模具型腔。结合模流分析（Moldflow），优化注射点与排气槽，确保橡胶流动顺畅。 |
| 骨架表面处理与涂胶 | 人工喷涂底胶/面胶，厚度不均；抛丸除锈不彻底。后期极容易发生电化学腐蚀与界面脱胶。 | 启用全自动涂胶、抛丸与磷化流水线，严格控制涂膜干膜厚度（DFT），确保金属与橡胶在极端环境下依然保持强韧粘接。 |
| 注射硫化成型 | 使用普通平板硫化机，压力不足，厚壁产品内部困气，导致动静刚度波动大。 | 动用多台400T至800T大吨位注射硫化机。高压注射将气孔率压至极低，配合MES系统对每一模的保压时间与腔体温度进行毫秒级防呆记录。 |
| 后处理与装配 | 缺乏缩径设备，产品存在残余拉应力，疲劳寿命短。 | 强制执行“缩径”冷加工，并通过自动化压装设备组装复杂的复合衬套，随后再次抽取成品送入DVP台架进行一致性复检。 |
通过全链条的柔性制造与严格的过程管控，我们将逆向开发的样品完美转化为具备原厂品质的高可靠性量产零部件。
OEM原厂件 vs 逆向副厂件：逆向开发底盘件常见的质量风险与规避策略
在繁杂的售后与配套市场中，逆向开发的零部件质量参差不齐。许多采购商曾因为选择了劣质的逆向副厂件，而遭受了严重的客户投诉与退货损失。
常见的逆向开发风险包括：仅抄袭外观导致安装干涉、材料耐候性差引发早期开裂、以及刚度未解耦导致的底盘异响与生硬。要规避这些风险，采购方应当重点审核供应商是否具备材料分析能力、是否有全矩阵台架支撑，以及制程是否通过了IATF 16949等质量体系的严格认证。
筛选优质逆向供应商的工程避坑指南
真正有实力的制造工厂，能够通过逆向开发，交付甚至在某些结构短板上优于原厂件的产品（例如针对某些原车容易漏油的液压衬套，通过逆向开发改型为高阻尼实心衬套）。
采购方在评估逆向开发供应商时的关键审核维度：
- 是否具备“逆向测绘-正向验证”的闭环能力：
单凭游标卡尺测量的作坊无法胜任复杂的NVH部件。必须考察工厂是否配备了红外光谱仪、高频动特性扫频机以及多轴疲劳试验机，这是性能复现的硬件底线。 - 制程工艺是否配备“重资产”：
如大吨位注射硫化机与自动化防腐涂装线。重资产设备的投入直接决定了产品的抗撕裂上限与界面防腐寿命，是规避后期脱胶索赔的关键。 - 数字化的追溯体系：
优秀的工厂会将每一批次的硫化曲线、配方参数录入MES系统。一旦发生售后问题，可以迅速追溯到具体的机台与批次，而不仅仅是依靠人工经验。
寻找一家具备材料数据库积累、深谙NVH调校逻辑并拥有完整重资产制程的制造企业，是Tier 1与售后品牌商实现高品质逆向开发与降本增效的根本保障。
结语：以科学逆向赋能供应链，重塑高品质底盘NVH
汽车橡胶衬套的逆向开发，是一场涉及三维测绘、高分子化学解析、运动学刚度对标以及大吨位制程管控的系统战役。从FTIR配方破解到DVP台架上动静刚度曲线的拟合，每一个参数的精准复现，都旨在确保底盘零部件在装车后能够提供长效、稳定且舒适的驾驶质感。
作为深耕橡胶减震领域数十年的专业源头制造工厂，江西光益减震系统有限公司始终以“品质为先，服务至上”为宗旨。依托超过200台高端制造设备、千万级柔性产能以及完善的试验中心，我们具备强大的快速反应与NVH产品联合研发能力。欢迎国内外大型售后品牌商与Tier 1供应商寄送样品或提供需求，我们将运用科学的逆向工程体系与严苛的量产标准，协助您快速、低成本地完成高质量项目的开发与落地，成为您最值得信赖的底盘供应链合作伙伴。
