车辆在长期运行中，发动机舱和排气系统周边的局部温度往往会超过100°C。安置在这些高温区域的橡胶减震件，由于长期受热，容易出现提早硬化或表面龟裂的现象。一旦橡胶失去应有的弹性，动力总成的震动就会传递到车身，导致整车NVH（噪声、振动与声振粗糙度）表现出现下降。
高温加速了橡胶的热氧老化，使得材料内部的高分子链发生变化，从而改变了原有的动静刚度。因此，为高温节点选用减震件时，不能只看材料物性表上的耐热极值，更要重点评估其在高温受力状态下的抗压缩永久变形能力与动态寿命。通过针对性地匹配宽温域配方，并配合严密的硫化制程管控，才能较好地延缓部件老化，维持长期的滤震效果。
然而，寻找到合适的耐高温配方只是研发的起点。要把实验室里的技术指标，转化为经得起长效路试考验的量产零件，离不开制造工厂扎实的硬件储备与质量体系。江西光益减震系统有限公司建厂于1998年，在SGS认证的IATF 16949质量管理体系下，厂内配备了多台400T至800T大吨位注射硫化机及千万级产能的柔性生产线。结合创始人团队逾40年的减震产品开发经验，以及涵盖耐热老化试验箱、高频动特性扫频机的全矩阵DVP测试台架，本文将为您系统梳理高温工况下橡胶减震件的选材逻辑与量产验证体系。
高温为什么会影响汽车橡胶减震件性能？热氧老化如何改变橡胶材料特性？
工程师在处理关于发动机抖动或底盘异响的反馈时，时常会发现故障件的橡胶部分变得干硬，或者表面布满了细密的网状裂纹。这种现象在工程上通常被归结为热能与氧气共同作用下的化学反应。
高温会提升橡胶分子的活跃度，促使氧气更容易渗透进橡胶内部。这一过程引发的“热氧老化”，会造成橡胶大分子链的交联密度增加（导致材料变硬发脆）或发生断链降解（导致材料变软发粘），进而使得减震件的阻尼特性（Tan δ）和储能模量偏离最初的设计目标。
高温老化的微观机理与FMEA失效分析
橡胶的减震功能主要依赖于其分子链的柔顺性。正如温度过低会引发玻璃化转变一样，长期的高温烘烤同样是影响橡胶分子链健康状态的主要因素。为了优化配方，我们需要厘清老化背后的具体机制。
高温诱发的热氧老化机理及部件性能变化：
| 老化物理/化学机制 | 宏观材料性能的衰减表现 | 对整车NVH与结构寿命的影响 | 江西光益的工程研发对策 |
|---|---|---|---|
| 分子链交联过度 (Cross-linking) | 天然橡胶(NR)等材料在长期受热后，交联密度增加，邵氏硬度上升，断裂伸长率下降。 | 减震件逐渐丧失高弹性，传递高频震动（如发动机高转速微震）的概率增加，容易引发座舱轰鸣。 | 依托材料物理数据库，调整硫化体系（如采用半有效或有效硫化体系），提升交联键的耐热稳定性；同时引入抗氧剂组合。 |
| 分子主链断裂 (Chain Scission) | 部分合成橡胶在高温与机械应力作用下，分子主链发生降解断裂，材料出现软化现象。 | 部件的承载支撑力下降，在受到较大冲击时容易产生较大的变形，影响悬架或总成的定位。 | 在配方研发阶段使用热重分析仪（TGA）评估材料的热降解温度，确保聚合物基材的选型匹配实际工况温度。 |
| 高温促进的臭氧龟裂 | 高温环境加速了橡胶表面的氧化反应，在静态拉伸应力下，容易形成垂直于应力方向的龟裂纹。 | 裂纹容易成为应力集中点。在动态交变载荷下，微裂纹可能逐步扩展，影响橡胶主体的完整性。 | 合理添加物理防老剂（如微晶蜡）与化学抗臭氧剂，使其在高温下迁移至表面形成保护膜，延缓龟裂。 |
在前期设计中充分考虑热氧老化的周期影响，从化学配方层面提升材料的抗衰减能力，是保障高温节点NVH性能稳定性的基础工作。
哪种橡胶最适合汽车高温环境？NR、EPDM、CR、HNBR性能对比分析
面对诸如排气管吊耳或发动机悬置等处于高温区域的节点，材料工程师需要在众多的生胶基材中进行对比与筛选。生胶的分子链结构（例如是否含有双键、极性基团等）往往决定了它的耐温上限与耐介质能力。
在常见的汽车减震材料中，三元乙丙橡胶（EPDM）因主链饱和而具备良好的耐热氧老化性能，常用于排气系统周边；天然橡胶（NR）动态疲劳性能优异，但耐热性存在局限；氯丁橡胶（CR）具备相对均衡的耐热与耐油性；而氢化丁腈橡胶（HNBR）则能在提供较好耐油性的同时应对更高的温度挑战。
高温生胶基材的工程特性与选型考量
选用橡胶材料通常是一个寻找平衡点的过程，需要在耐高温性、耐油污性、动态疲劳寿命以及BOM成本之间做出合理的工程妥协。
主流耐高温生胶基材的工程特性评估：
| 橡胶基材类别 | 连续工作耐温参考上限 | 核心优势与耐介质特性 | 在高温减震应用中的局限性 | 常见的高温节点应用建议 |
|---|---|---|---|---|
| 天然橡胶 (NR) | 约 70°C - 80°C (短时可耐更高温度) | 具备优异的动态抗撕裂强度、低生热性与良好的加工粘接性能。 | 主链含有较多双键，抗热氧老化能力一般；耐矿物油能力较弱，遇油容易溶胀。 | 适用于距离热源较远的底盘控制臂衬套、副车架衬套。若需提升耐热性，常需深度优化防老体系。 |
| 氯丁橡胶 (CR) | 约 100°C - 120°C | 兼顾了较好的耐热、耐天候老化特性以及中等程度的耐油性能。 | 动态疲劳寿命略逊于NR；在低温下有结晶倾向，且材料密度较高。 | 适用于传动轴吊架、部分靠近引擎的防尘罩或受轻微油气影响的悬置节点。 |
| 三元乙丙橡胶 (EPDM) | 约 130°C - 150°C | 主链完全饱和，对热、氧、臭氧表现出良好的稳定性；耐水与耐冷却液性能突出。 | 耐矿物油性能较差，接触机油后容易溶胀；动态撕裂强度相对常规。 | 排气管吊耳(Muffler Hangers)、水箱减震垫等处于高温辐射且无机油污染风险的区域。 |
| 氢化丁腈橡胶 (HNBR) | 约 150°C - 160°C | 将NBR进行加氢处理后，减少了双键数量，兼具了良好的耐高温与耐油性。 | 材料成本相对较高，加工与硫化工艺要求较为严格。 | 适用于引擎舱内部、处于高温机油环境中的减震件或油封节点。 |
江西光益的材料研发团队拥有较为完善的配方数据库，能够协助客户在项目初期根据环境温度场与介质暴露情况，客观地选择合适的生胶体系，以期在性能与成本之间取得平衡。
汽车橡胶件耐高温选材不能只看温度，还需要考虑哪些性能指标？
在进行材料选型时，有时容易产生一种误解：只要材料的“理论耐受温度”高于部件的实际工作温度即可。然而，汽车减震件在实车上的工作状态是动态且持续受力的。
高温选材不能仅仅停留在静态的耐温极值上，更需要综合评估材料在高温下的压缩永久变形率（Creep）、热态撕裂强度，以及耐汽车化学介质（如机油蒸汽、防冻液）的能力。高温环境往往会加速这些关键力学指标的衰减。
高温动态工况下的关键次级指标解析
如果一种材料具备静态耐高温能力，但在受力状态下容易发生明显蠕变或撕裂，那么它依然难以胜任底盘减震的任务。
耐高温选材需重点关注的几个核心维度：
- 高温压缩永久变形 (Compression Set at High Temps):
这是衡量部件抗蠕变塌陷能力的重要指标。例如，承载发动机重量的悬置衬套在100°C下长期工作，如果配方的交联网络稳定性不足，橡胶厚度容易产生不可逆的收缩，导致引擎下沉量增加。这通常需要通过优化硫化体系来改善。 - 热态撕裂强度 (Hot Tear Strength):
许多橡胶在常温下抗撕裂性能较好，但在高温下分子间作用力减弱，其热态撕裂强度会有所下降。如果部件位于高温且需要承受大扭矩的区域，颠簸路面产生的冲击可能会增加热撕裂的风险。此时，注射硫化工艺的致密性就显得颇为重要。 - 耐热介质的化学相容性 (Chemical Compatibility):
发动机舱内充满机油蒸汽与冷却液挥发物，高温会加速这些化学介质对橡胶的侵蚀。如果选用不耐油的材料放在有油污风险的位置，高温和油污的共同作用会加速材料的失效。
制程工艺的辅助强化： 为了减缓材料在高温下的物理衰减，江西光益在制造端采取了相应的工艺协同。例如，使用400T-800T大吨位真空注射硫化机，有助于减少厚壁件内部的气孔，从物理结构上稳定抗热撕裂阈值；针对管状骨架产品，导入“缩径”(Swaging)冷加工工艺，通过预置的压应力来缓解高温蠕变和金属热膨胀带来的应力集中。
发动机悬置、排气吊耳与控制臂衬套如何选择耐高温橡胶材料？
底盘与动力总成的不同节点，其所处的“微气候”环境存在显著差异。正如在探讨底盘橡胶衬套工作原理时所提及的，不同部件承担的力学任务各不相同，因此在耐高温选材上也应实行差异化的匹配策略。
发动机悬置通常需要应对高温、油气及复杂的动态抖动，建议评估特种耐热NR或HNBR体系；排气吊耳面临较高的热辐射但油污风险低，EPDM是较为常见的选择；而相对远离热源的控制臂衬套，则需在保障动态抗疲劳（多以NR为主）的基础上，适度强化热氧稳定体系。
典型高温节点的微气候特征与材料匹配建议
根据节点距离热源的远近以及受力方式的不同，我们梳理了以下三大核心部件的工程匹配逻辑供参考：
| 典型减震部件 | 局部微气候与工况挑战 | 选材面临的工程考量 | 推荐的耐高温配方及优化思路 |
|---|---|---|---|
| 发动机悬置 (Engine Mounts) | 辐射温度常达90°C-120°C，且存在机油蒸汽影响。需隔离怠速抖动并承受加速扭矩冲击。 | 需要较好的动态抗疲劳寿命（倾向NR），但常规NR耐高温和机油能力有限；若用CR则低频隔振能力需重点调校。 | 针对常规工况，可调配耐热型NR+优化防老体系；针对紧凑型涡轮增压引擎等温度较高且有油气环境的节点，建议评估HNBR。结构上，可考虑液压悬置以优化热态阻尼。 |
| 排气管吊耳 (Exhaust Hangers) | 距离排气系统近，局部辐射温度较高。主要承受静态悬挂力与吸收高频排气震动。 | 对耐高温要求较高，但通常无机油污染。材料需具备长期的抗热氧老化能力。 | 建议选用高等级EPDM。EPDM能较好地胜任此类高温且抗臭氧；若面对特定高性能车型的排气高温，则可评估使用耐温性更好的特种硅橡胶(Silicone)。 |
| 控制臂衬套 (Control Arm Bushings) | 距离热源稍远（通常70°C-90°C），需承受高强度的三维复合偏载，影响车轮定位。 | 对动态抗撕裂与多轴疲劳寿命的要求，往往高于对静态耐极限高温的要求。 | 通常以高等级天然橡胶(NR)为主，并通过材料数据库精算硫化时间，确保交联网络稳定。同时配合良好的表面防腐涂装，应对路面积水与盐分的影响。 |
推行基于实际工况的联合开发策略，有助于在满足NVH性能要求的同时，合理管控Tier 1的综合开发成本。
OEM汽车橡胶减震件如何验证耐高温可靠性？供应商需要具备哪些能力？
面对图纸上的温度指标，仅凭一份材料物性表往往难以全面反映零件在实车上的表现。评估耐高温性能，通常需要依赖全面、严谨的环境模拟与动态验证流程。
符合OEM可靠性要求的耐高温验证，建议依托系统化的DVP（设计验证计划）台架。这通常包括执行耐热老化试验、热老化后的推脱力（Push-out）测试，以及在高温环境仓内进行动特性扫频与多轴疲劳测试的能力。
DVP闭环矩阵：用客观数据验证高温稳定性
在产品开发阶段，通过物理台架模拟较高温度的生命周期，可以较早地发现因配方衰减引发的潜在故障。正如在对比OEM原厂件与售后副厂件时所强调的，可靠的质量需要通过严格的环境模拟测试来验证。江西光益物理试验中心配备了相关的环境与力学测试设备，支持客户完成各类高温DVP项目。
针对高温环境的常见验证指标与测试方法参考：
| 核心DVP测试验证项目 | 配套的试验设备 | 针对高温工况的验证目的 | 常见的量产评估参考标准 |
|---|---|---|---|
| 热空气加速老化测试 | 耐热老化试验箱 | 将样件放置于设定的高温下烘烤一定时间，评估材料的耐热氧稳定性。 | 取出冷却后，样件表面无明显龟裂；拉伸强度与邵氏硬度变化率符合技术规范（如硬度变化控制在合理公差内）。 |

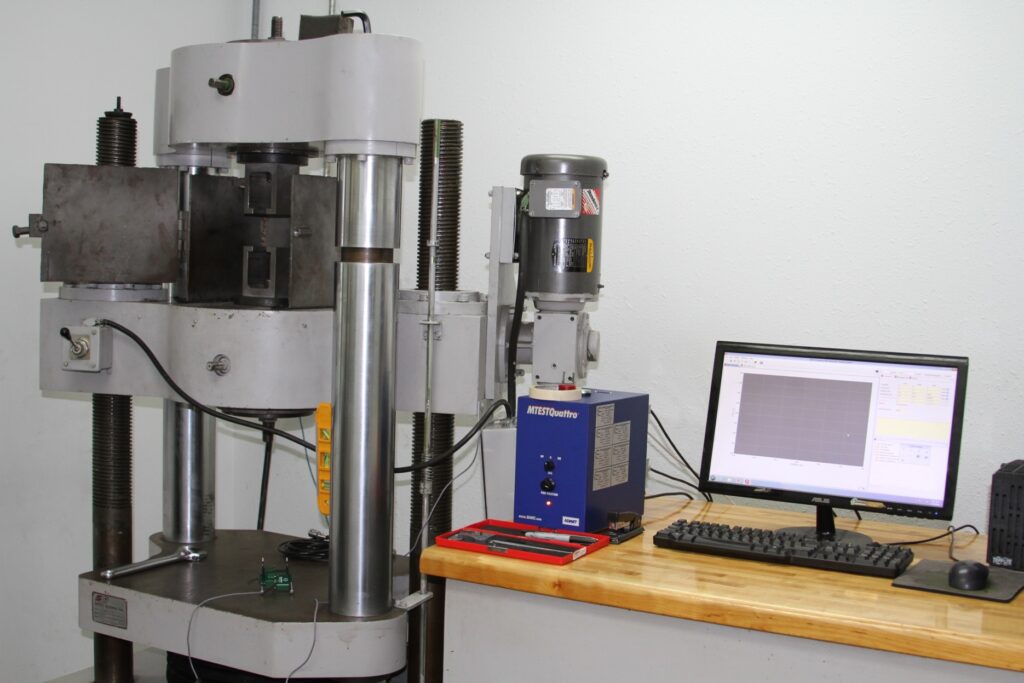

| 热老化后的粘接力测试 | 100KN/200KN大型电子拉力机 | 评估橡胶与金属骨架的粘接剂在高温老化后的可靠性。进行轴向静载推拔（Push-out）。 | 断裂面应呈现较高比例的橡胶基体内聚破坏，表明粘接界面具备耐温性；推脱峰值符合设计要求。 |
| 高温动静特性扫频 | 带环境温箱的高频动特性扫频机 | 在设定的高温环境下执行扫频，观察材料在受热状态下的动静刚度（Kd/Ks）和阻尼角变化。 | 高温状态下，目标频率段内的动刚度(Kd)偏差应保持平稳，以确保热态下的NVH隔振效率符合预期。 |
| 高温多轴动态疲劳试验 | 三通道多轴复合变载疲劳测试平台 | 在高温环境仓内，导入载荷谱模拟复合偏载，验证产品在“受热+受力”状态下的综合疲劳寿命。 | 完成规定循环后，静刚度衰减偏差在允许范围内，剖件显微检查无宏观热撕裂与明显脱胶。 |
通过系统化的物理台架测试数据，结合MES制造执行系统对硫化曲线等参数的记录与追溯，可以客观地呈现量产部件的高温适应能力。这种通过测试验证与制程追溯相结合的模式，有助于提升供应链的整体可靠性。
结语：综合考量高温工况，共筑高可靠底盘节点
为高温区域选择汽车橡胶减震件，是一项涉及高分子材料特性、力学分析以及环境模拟验证的系统工作。从NR、EPDM到HNBR的合理选型，关注高温压缩永久变形与热态撕裂强度，再配合大吨位注射硫化工艺以及高温DVP台架测试，各个环节的完善，都有助于减缓零部件在高温热辐射下的老化进程。
作为服务于全球汽车主机厂与Tier 1系统供应商的制造企业，江西光益减震系统有限公司在减震产品的耐候性与配方研发方面保持着严谨的工程态度。依托我们现有的柔性产能与MES全流程管控系统，欢迎您提供高温节点的SOR规范与3D数模。我们期待通过深度的技术交流与扎实的测试数据，共同优化底盘与动力总成的NVH方案，为项目的顺利量产提供工程支持。
