寒冷地区汽车橡胶衬套如何选择材料？ – 江西光益

当车辆进入-30°C以下的高寒环境时，原本调校舒适的底盘往往会变得生硬且松散。悬架在过坎时不仅容易发出“咯吱”的摩擦异响，底盘零部件发生早期脆裂的风险也会随之上升。这些冬季频发的NVH问题，根源通常指向了悬架系统中因受冻而性能衰减的橡胶衬套。

低温环境会显著影响橡胶材料的物理相态。当环境温度逼近橡胶的玻璃化转变温度（Tg）时，衬套的高弹性与阻尼吸能特性会大幅衰减，容易发生“动态硬化”。为寒冷地区开发衬套，通常需要在配方层面选用宽温域生胶体系（如耐寒NR或NR/BR并用），并结合缩径工艺与高频扫频验证，以此来提升底盘运动学的稳定性。

然而，能够在实验室里调配出耐低温配方是一回事，将这种配方稳定地转化为上百万件高度一致的量产零部件，则考验着制造工厂的制程底蕴。江西光益减震系统有限公司建厂于1998年，基于SGS认证的IATF 16949与ISO 14001体系，厂内配置了多台400T至800T大吨位注射硫化机及千万级产能的自动化涂装产线。依托创始人逾40年的橡胶减震产品研发经验与包含耐低温老化试验箱、400Hz高频动特性扫频机在内的多轴DVP台架，本文将为您剖析寒冷环境下汽车衬套的材料选型与验证逻辑。

低温环境为什么会影响汽车橡胶衬套性能？从橡胶玻璃化温度看材料选择

部分底盘工程师在夏季路试时，车辆的操控和滤震表现良好，但到了高纬度的冬季进行黑河或海拉尔冬标测试时，底盘容易出现松散且生硬的反馈。这种随温度变化的性能波动，主要是因为材料物理相态发生了转变。

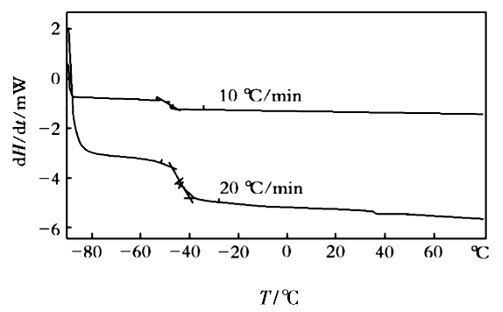

决定橡胶低温性能的关键指标是玻璃化转变温度（Tg）。当外界温度降至Tg附近时，橡胶大分子链段的运动受阻，材料从高弹态逐渐转变为坚硬的玻璃态，隔离高低频冲击的能力大幅下降，动静刚度比（Kd/Ks）难以保持在理想范围内。

寒冷工况下的材料物性变化与底盘FMEA分析

橡胶是一种典型的粘弹性材料，其阻尼特性（Tan δ）和储能模量与温度呈非线性关系。在研发阶段，不考虑使用温域的配方设计往往会带来较高的后期路试风险。

低温诱发的材料物理变化及底盘失效链条：

从分子链级别的宽温域适应性入手，配合结构的优化，是缓解极寒环境对底盘运动学影响的合理路径。

NR、EPDM、CR等橡胶材料哪个更适合低温汽车衬套？

在底盘件开发初期，Tier 1的材料工程师需要在众多的生胶基材中做出评估。面对寒冷工况，市面上常见的天然橡胶（NR）、三元乙丙橡胶（EPDM）和氯丁橡胶（CR）表现出了不同的耐寒特性。

在综合底盘应用中，天然橡胶（NR）凭借其良好的动态疲劳抗力与综合耐寒性，是主受力节点的常用选择；EPDM则在需要兼顾高低温（如排气管周边）的静态密封节点具有优势，而CR在低温下容易发生结晶，建议谨慎评估使用。

生胶基材耐寒特性与配方微调策略

通常情况下，没有一种单一的生胶可以适应所有工况，每种材料的Tg点和抗疲劳上限决定了它的服役推荐范围。

常见底盘生胶基材在寒冷环境下的工程表现评估：

为了在-40°C下依然保持良好的动态响应，配方工程师会引入低倾点的酯类耐寒增塑剂，并在硫化体系上进行活化能匹配，力求将量产批次的高低温物理衰减率控制在合理范围内。

寒冷地区汽车控制臂衬套如何选择橡胶材料？不同底盘部件要求有什么区别？

底盘是一个复杂的系统工程。正如在《汽车橡胶衬套是怎样工作的？》一文中所述，控制臂衬套、副车架衬套和稳定杆衬套所承担的力学任务各有侧重。用同一种低温配方覆盖所有底盘节点，容易导致某一部件出现性能短板。

寒冷地区的控制臂衬套建议选用抗撕裂能力较强的耐寒NR体系以应对多轴交变偏载；而副车架衬套需侧重较低压缩永久变形的隔离配方；对于容易发生摩擦异响的稳定杆胶套，则可考虑引入低表面能的特氟龙（PTFE）复合材料。

差异化工况下的定制化选材与结构强化

面对冰雪路面，不同底盘节点的受力频谱会有所变化。光益减震提倡“一节点一配方”的联合正向开发思路。

寒冷地区核心底盘部件的选材与匹配逻辑：

理解悬架各个节点在低温下的敏感参数，有助于更合理地调配材料的动态刚度曲线，从而有效切断NVH异响的传递路径。

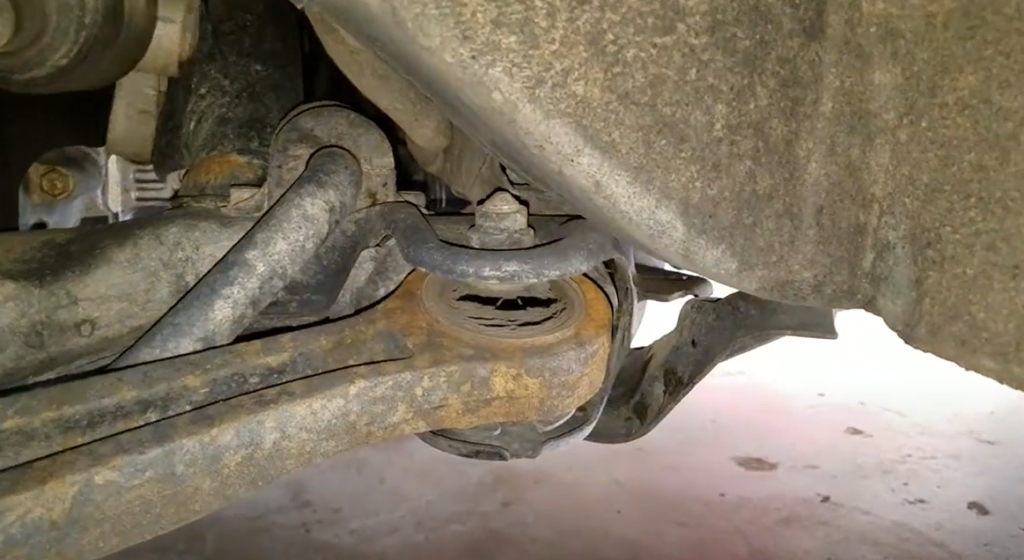

汽车衬套在低温下为什么容易出现异响、开裂和刚度变化？

许多Tier 1的售后数据显示，冬季是橡胶衬套脱胶、开裂与异响的多发期。常温下测试正常的零部件，在冬季环境中往往面临更严苛的考验。

低温环境不仅容易导致橡胶分子链活动减弱引发刚度攀升（动态硬化），还会引发材料体积的热胀冷缩。这种冷收缩可能导致金属骨架与橡胶界面的过盈量减小，引发相对滑移摩擦异响，若伴随融雪剂腐蚀，则会增加脱胶与开裂的风险。

冷缩应力与防腐体系的综合考验

温度的变化是对零部件系统工程的全方位考验，涉及配方、制程与表面处理等多个维度。

导致低温批量问题的常见物理与化学机理：

1. 热收缩带来的径向干涉减小 (异响因素之一)：
   橡胶的热膨胀系数大于金属骨架。在-30°C时，橡胶体积收缩，原本的径向预压缩应力随之下降。悬架在交变受力时，橡胶与金属内管容易产生微观滑动，从而产生摩擦异响。
2. 应力集中与冷脆风险 (开裂因素之一)：
   当橡胶逼近玻璃化温度而变硬时，其柔韧度下降。此时若遭遇路面坑洼的冲击，弹性变形受限，容易在产品应力集中的倒角或流痕处产生裂纹。
3. 融雪盐水入侵与电化学腐蚀 (脱胶因素之一)：
   冬季道路抛洒的融雪剂化作盐水。若防腐涂层厚度不均，腐蚀性盐水可能沿着冷收缩产生的微缝隙渗入硫化界面，引发原电池腐蚀，增加大面积脱胶的概率。

制造过程的控制措施： 针对冷收缩，可通过导入“缩径”(Swaging)冷加工工艺，预置压应力来缓解体积收缩的影响；针对防腐，可依托自动化抛丸与双涂层防腐流水线，控制涂胶厚度（DFT）的均匀性，以提升盐雾试验与高低温交变实验后的界面结合力。

OEM低温汽车衬套如何进行材料验证？采购商需要关注哪些测试指标？

面对图纸上的材料代码，采购与SQE工程师在确认供应商样件的低温表现时，往往需要依靠体系化的验证手段。单一的常温拉力测试难以全面预测产品在严寒环境中的真实表现。

符合OEM标准的低温汽车衬套验证，需要依托完整的DVP（设计验证计划）台架。建议重点审查包含耐低温老化箱测试、冻融循环后的推脱力（Push-out）测试，以及-40°C环境下的动特性扫频与多轴疲劳报告。

DVP闭环矩阵：用客观数据验证配方可靠性

真正的质量不仅是制造出来的，更是通过残酷的环境模拟测试验证出来的。正如在《OEM原厂件 vs 售后副厂件》一文中提到的，缺乏台架支持的逆向开发往往在严苛工况下难以满足要求。江西光益物理试验中心配备了相关的检测试验设备，可以协助客户执行冬季DVP相关的测试项目。

寒冷环境相关的重要测试矩阵参考：

通过这些物理台架数据的收集，结合厂内MES系统的追溯管理，能够为Tier 1提供详实的客观数据，证明配方与注射硫化工艺在寒冷工况下的适应性。

结语：客观评估低温工况，打造高可靠底盘节点

为寒冷地区开发底盘橡胶衬套，是一项对抗材料玻璃化转变、热缩冷胀以及复杂交变载荷的系统性工作。从宽温域NR/BR基材的选型、特氟龙低摩擦织物的应用，到大吨位注射硫化、缩径压应力预置以及多轴DVP台架闭环，各个制程与测试环节的完善，都有助于降低冬季路试中出现异响与断裂的风险。

作为服务于全球汽车主机厂与Tier 1系统供应商的制造企业，江西光益减震系统有限公司对极端的环境工况保持客观严谨的态度。依托我们现有的柔性产能与MES全流程追溯系统，欢迎您提供冬季高寒测试的SOR规范与3D数模。我们期待通过深度的技术协同与扎实的台架数据，共同为您的底盘项目提供工程支持。
