很多车辆开久了会出现底盘异响、操控模糊或者感觉底盘“散架”，这往往是悬架系统里的弹性橡胶件老化或匹配没做好惹的祸。想要有效优化整车的NVH（噪声、振动与声振粗糙度）表现，工程团队首先需要搞清楚这些橡胶节点在复杂受力状态下到底是怎么工作的。

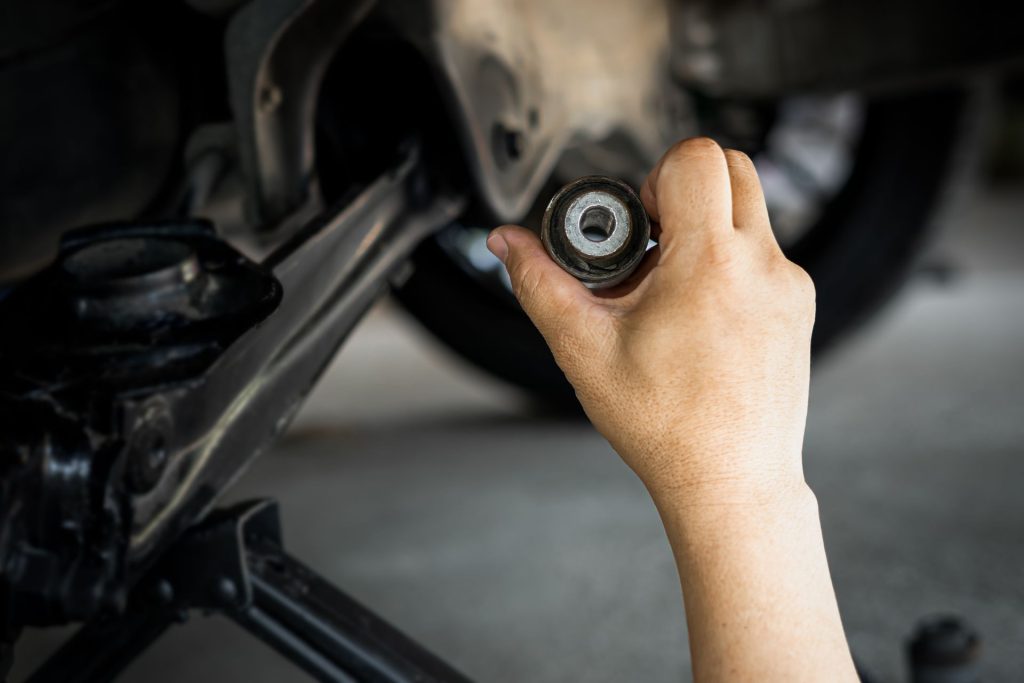

汽车橡胶衬套利用橡胶本身的高弹性，在不同的底盘部位扮演着“活动关节”和“滤震海绵”的双重角色。它们不仅负责吸收路面传来的各种震动和结构噪音，还要精准拉住金属骨架，不让悬架跑偏，从而保证车辆指哪打哪的操控稳定性
不过，图纸上的刚度数据算得再漂亮，如果工厂造不出来或者批量生产不稳定，那也只是纸上谈兵。要把这些严苛的理论参数变成能扛住上百万次路面冲击的真实底盘件，非常考验制造工厂的设备硬实力和制程把控。江西光益减震系统有限公司建厂于1998年，在SGS认证的IATF 16949质量管理体系下，厂内配置了多台400T至800T大吨位注射硫化机与千万级产能的自动化涂装产线。结合逾40年的橡胶减震产品研发经验与全面的DVP多轴台架数据，今天我们就为您深度拆解底盘各大部件中橡胶衬套的核心工作原理与制造门道。

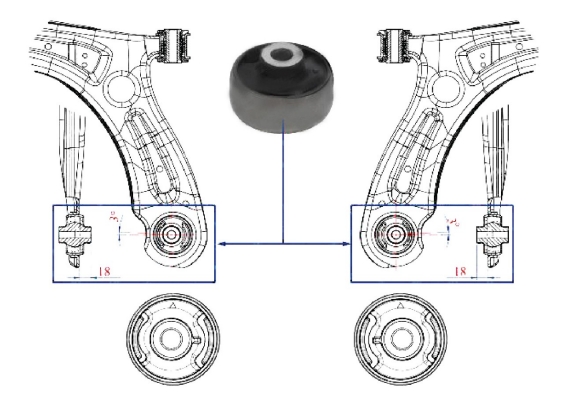

控制臂衬套是怎样工作的？如何在悬架运动与车轮定位之间取得平衡？
控制臂（麦弗逊下摆臂或多连杆结构臂）是连接车轮与车身副车架的骨干。控制臂衬套不仅需要作为铰接轴允许悬架上下自由跳动，更要在车辆急刹车、急加速或极限过弯时，死死拽住车轮，防止四轮定位参数发生畸变。
控制臂衬套的工作核心在于三维静态矢量刚度（径向、轴向、扭转）的物理几何解耦。它必须在径向上表现出极高的支撑刚性以维持操控，同时在扭转和轴向上保持相对柔性，以过滤路面微震并配合弹簧行程。
控制臂衬套失效模式分析 (FMEA) 与三向刚度标定逻辑
在现代大自重的新能源架构下，控制臂衬套承受的瞬时扭矩与剪切力呈指数级上升。如果仅仅通过增加炭黑来提升整体硬度，必然导致底盘极度生硬。
控制臂衬套的工作机制与江西光益的制造强化对策：
| 刚度方向与受力工况 | 衬套的核心工作职责 | 设计缺陷与常见失效表现 | 江西光益的定制化与制程解决方案 |
|---|---|---|---|
| 径向刚度 (Radial) 急刹车、高速过弯 |
提供极高的侧向与纵向支撑，确保车轮外倾角(Camber)与前束(Toe)在受力时不发生偏移。 | 径向偏软导致高速行驶“发飘”、制动跑偏；受力过大时橡胶内部发生应力集中而撕裂。 | 优化内外管形状系数；强制全系导入“缩径”(Swaging)机械冷加工工艺，预置高强度压应力，实测动态疲劳寿命可提升约50%。 |
| 轴向刚度 (Axial) 压过减速带、坑洼 |
允许控制臂有微小的轴向窜动，利用橡胶的非线性压缩吸收纵向冲击动能。 | 实心结构无法提供轴向柔性，过坎时产生严重的金属撞击感与高频震动传递。 | 引入CAE拓扑优化，在橡胶内部模切非对称缓冲空腔（Voids），并在端部设计渐进式微观接触法兰，实现柔性吸震。 |
| 扭转刚度 (Torsional) 悬架上下跳动 |
作为柔性铰链，跟随控制臂的大角度旋转，提供无摩擦的自由行程。 | 扭转刚度过大，产生强烈的寄生刚度，对抗螺旋弹簧，导致悬架行程缩短。 | 精确控制橡胶有效硫化粘接长度；确保百万次交变扭转下，界面剪切应力远低于材料疲劳极限。 |
为了验证这种复杂的解耦设计，光益减震的试验中心配置了单通道扭转与多轴复合变载疲劳测试平台。我们通过导入真实的块载荷谱，在量产前彻底排查衬套在复合偏载下的隐性微裂纹扩展。

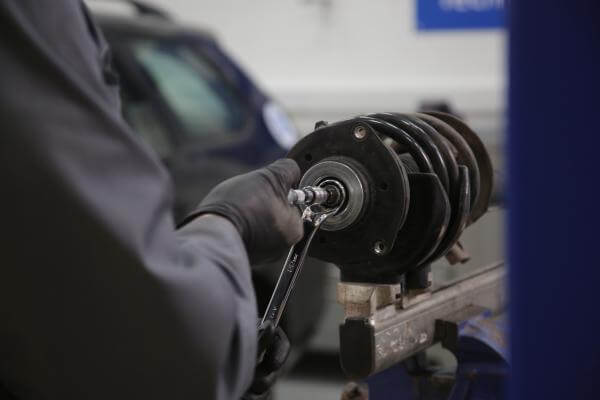

减震器顶胶中的橡胶衬套如何工作？为什么它会影响车辆NVH和转向手感？
减震器顶胶（Strut Mount）位于减震器顶端与车身塔顶之间，是连接簧下质量与簧载质量的最关键声学与力学咽喉。它承受着整车的静态重量，同时还要处理来自路面的所有垂向冲击与高频微震。
减震器顶胶中的橡胶衬套通过双通道（Dual-path）或单通道结构，同时隔离弹簧的低频大振幅与减震器活塞杆的高频微震。其橡胶主簧的设计直接决定了方向盘的转向精准度与座舱内的结构轰鸣音（Booming Noise）水平。
顶胶高频隔振机理与动态硬化控制
当车辆在粗糙柏油路面行驶时，减震器内部的阀片开启关闭会产生极高频的液力颤振。如果顶胶的橡胶材料无法在这些频段内保持柔软，振动就会直接刺透白车身。
减震器顶胶的核心工作频段与工艺管控矩阵：
| 激振频段与底盘工况 | 顶胶橡胶的核心工作机制 | 劣质顶胶对NVH与操控的破坏 | 江西光益的正向开发与验证支持 |
|---|---|---|---|
| 高频微震 (50Hz-400Hz) 粗糙路面、轮胎花纹噪音 |
橡胶必须在此频段内提供极低的动刚度（Kd），切断高频结构声向座舱塔顶的传递路径。 | 发生严重的“动态硬化(Dynamic Stiffening)”，材料丧失弹性，车厢内产生持续的轰隆隆共振。 | 依托材料数据库，定向标定阻尼损耗角(Tan δ)。使用400Hz高频动特性扫频机，确保各频率点动静刚度比(Kd/Ks)落入公差带。 |
| 低频大冲击 (1Hz-15Hz) 过大坑洼、减速带抛跳 |
橡胶主簧需提供强有力的垂向渐进支撑，吸收巨大动能并迅速使余震收敛。 | 橡胶发生不可逆的永久变形，甚至被顶穿；车辆抛跳后余震不断。 | 采用100%原包高抗撕裂NR生胶；利用400T至800T大吨位注射硫化消除内部气泡，提升极限抗压溃能力。 |
| 侧向力与转向扭矩 (0-5Hz) 原地打方向、高速变道 |
提供极高的径向/侧向刚度，确保减震器轴线不发生偏斜，传递清晰的转向手感。 | 侧向过软导致转向迟滞、模糊；轴承与橡胶件干涉产生摩擦异响。 | 精密控制金属内外骨架与橡胶的同轴度；通过全自动涂装线保证防腐涂胶厚度均匀，杜绝扭转脱胶。 |
通过合理的拓扑结构与硫化工艺固化，优秀的顶胶衬套能够完美融合“犀利的转向”与“静谧的座舱”这两个看似对立的工程目标。

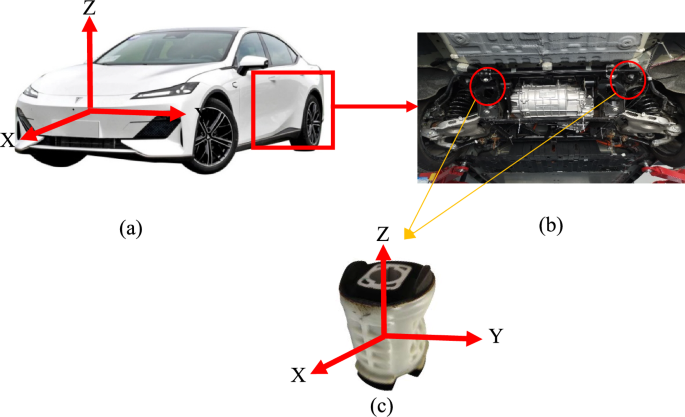

副车架衬套是怎样工作的？橡胶刚度如何影响底盘振动和车身舒适性？
副车架（元宝梁）是承载发动机、变速箱及悬架系统的巨大金属托盘。副车架衬套通常有四个或六个，分布在副车架与白车身大梁之间。它们是阻断动力总成抖动和路面宽频噪音向座舱传递的最后一道防线。
副车架衬套通过支撑极大的总成重量，并在大位移低频域提供高阻尼，在微位移高频域提供低动刚度，来切断底盘向车身的振动传递路径。其材料的压缩永久变形率（Creep）直接决定了底盘长期的几何稳定性。
大体积橡胶件的蠕变控制与液压化趋势
由于副车架衬套体积巨大且长年承受极高的静态载荷，普通橡胶在引擎舱的高温烘烤下极易发生塌陷，导致副车架与车身产生金属硬接触（刚性打底）。
副车架衬套的极限工况考验与大吨位制造壁垒：
| 核心工作要求 | 传统工艺与材料面临的痛点 | 江西光益的底层材料与重资产制程方案 |
|---|---|---|
| 极低的压缩永久变形 (Compression Set) | 长年重压下，橡胶分子链断裂，衬套厚度缩减，副车架下沉，四轮定位参数完全失效。 | 优化半有效硫化体系（SEV），通过材料数据库精选耐高温、高交联密度的复合配方，从化学层面锁定形变率。 |
| 全频段动静刚度解耦 (Kd/Ks) | 实心大体积橡胶无法兼顾低频支撑与高频隔振，NVH极易顾此失彼。 | 针对高端架构，升级为液压衬套(Hydro-bushing)。利用内部流体惯性通道与解耦膜，实现频域上的流固耦合隔振。 |
| 大体积厚壁件的硫化致密度 | 使用普通平板模压，排气困难，厚壁内部极易产生应力集中的微观气孔，导致早期撕裂。 | 全面采用 400T至800T 真空大吨位注射硫化机。模腔深抽真空后，200Bar高压极速射入胶料，内部孔隙率趋近于零。 |
江西光益的MES系统对每一台大吨位硫化机的保压时间、模腔温度曲线进行毫秒级监控。这种数字化的防呆制程，是确保副车架衬套这种安全件在千万级批量中保持绝对一致性的核心基石。

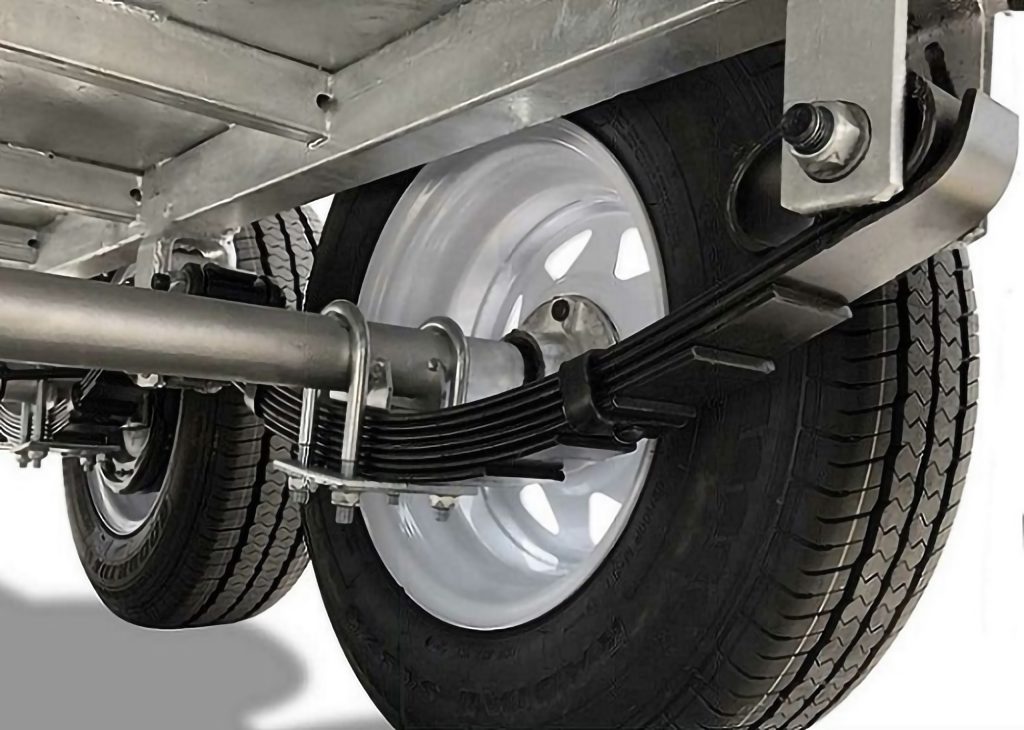

板簧衬套是怎样工作的？为什么商用车衬套更关注承载、耐磨和疲劳寿命？
在皮卡、轻卡及重型商用车中，钢板弹簧（Leaf Spring）依然是主流的后悬架结构。板簧衬套安装在板簧卷耳与车架吊耳之间。与乘用车注重高频微震过滤不同，商用车的核心诉求是“绝对的承载与耐用”。
板簧衬套在工作中不仅要承受数十吨级的极限径向压载，还要在板簧拉伸变平时承受极端的扭转剪切与高频干摩擦。因此，其工作原理更偏向于“高负载耐磨轴承”，对材料的撕裂强度、耐磨耗性与抗压溃能力要求达到极致。
商用车极端载荷下的失效控制与材料重构
在矿区或重载物流等恶劣工况下，普通的乘用车配方如果用在板簧衬套上，会在几天内被彻底碾碎。
板簧衬套的重载失效分析与光益对策：
| 恶劣商用车工况 | 传统通用衬套的致命失效表现 | 江西光益的定制材料与结构强化 |
|---|---|---|
| 满载/超载下的极限径向重压 | 橡胶主体被瞬间压溃，金属内管与外圈吊耳发生直接撞击，产生剧烈异响并磨损吊耳孔。 | 彻底抛弃纯软胶设计，采用高邵氏硬度的特种天然橡胶(NR)甚至高分子聚氨酯(PU)材质，提供极致的抗压溃模量。 |
| 大行程颠簸下的扭转撕裂 | 板簧变形导致衬套承受极大扭转角，橡胶从金属骨架上剥离（脱胶），随后迅速撕裂。 | 优化自动化防腐涂装线，采用底漆+面胶双涂层工艺。出厂前进行200KN大型电子拉力机极限推脱力测试，确保硫化界面极值。 |
| 泥水沙石侵入与持续摩擦 | 泥沙侵入橡胶与螺栓的间隙，形成研磨膏效应，迅速磨穿金属内管。 | 设计带有防尘防泥密封唇边的法兰结构；内管采用高频淬火或加厚壁厚处理，提升金属基材的耐磨耗寿命。 |
商用车底盘件的采购，是对供应商重资产实力与底层材料开发能力的双重考验。光益减震凭借深厚的配方积淀，确保即使在最粗暴的工况下，板簧衬套依然能维持漫长的生命周期。

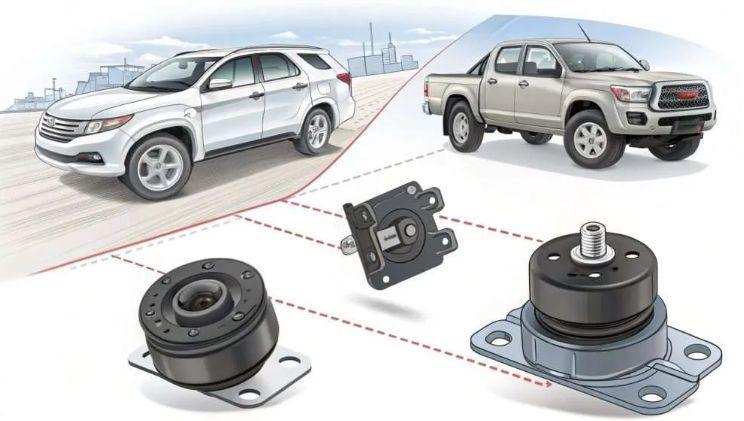

发动机悬置衬套是怎样工作的？橡胶如何同时隔离发动机振动并承受动力总成冲击？
发动机悬置（Engine Mount）不仅要把数百公斤的动力总成“挂”在车架上，还要应对引擎在各种转速下的剧烈抖动，以及加速/换挡时的强大扭矩反作用力。
发动机悬置衬套通过特定的动态阻尼特性，隔离怠速时的低频大振幅（防抖）与高转速时的高频微震（防噪）。同时，它通过内部复杂的限位块（Bump Stop）结构，在车辆急加速时物理锁定发动机，防止动力总成过度位移撞击舱内管线。
宽温域与复杂激振下的热机疲劳管理
发动机舱如同一个高温烘烤箱（常年高达100°C-120°C），且伴随着机油、防冻液的挥发。悬置衬套是在最恶劣的化学与热力学环境下执行最精密的声学滤波。
悬置衬套的热机工作边界与研发匹配：
| 悬置工况与挑战 | 对橡胶衬套的物理破坏 | 江西光益的材料选型与DVP验证矩阵 |
|---|---|---|
| 高温热辐射与油污环境 | 天然橡胶(NR)在高温下迅速氧化龟裂，变硬失去弹性；一旦沾染机油则剧烈溶胀报废。 | 调配耐高温防老体系，或根据布置位置（如靠近排气管）强制切换为耐热性极佳的EPDM或CR（氯丁橡胶），实现热氧稳定。 |
| 怠速低频抖动 (20Hz-30Hz) | 刚度过硬，引擎抖动引发方向盘和座椅强烈共振；刚度过软，引擎产生肉眼可见的剧烈晃动。 | 精细调优硫化体系，寻找最佳动静比。利用三通道复合疲劳测试平台，输入发动机特征激振频率，确保生命周期内阻尼不衰减。 |
| 扭矩反作用力 (急加速/起步) | 橡胶主簧被拉伸至极限，发生内聚破坏；发动机位移失控。 | 结合CAE分析进行非线性限位结构设计。主簧在微小位移时工作，一旦位移超过阈值，高强度限位块立刻介入承担冲击。 |
对于高端车型，我们同样提供液压悬置的联合开发服务，通过内部解耦膜的动态浮动，彻底解决怠速抖动与行驶路噪的矛盾。
结语：洞悉核心原理，依托实体制造夯实NVH基石
汽车橡胶衬套虽然体积不大，却是横跨高分子化学、底盘运动学与声学工程的复杂节点。无论是精准解耦三维刚度的控制臂衬套、隔离高频微震的减震器顶胶，还是承载极大重量的副车架与板簧衬套，它们都要求供应商具备深厚的底层配方设计能力与严密的动态阻尼匹配逻辑。
然而，所有先进的设计原理，最终都必须依托大吨位的高压注射硫化、精密的防腐涂装以及全矩阵的多轴DVP台架才能真正落地。江西光益减震系统有限公司凭借逾40年的行业沉淀与MES数字全息追溯工厂，期待与全球各大主机厂及Tier 1系统集成商展开深度的技术互信与协同开发。欢迎您提交3D数模与SOR规范，我们将用客观的测试数据与高标准量产交付，为您的高可靠底盘项目保驾护航。
