汽车底盘开发中，减震器橡胶件的早期失效常导致严重的整车NVH（噪声、振动与声振粗糙度）投诉。如果前期缺乏动静刚度匹配与长效耐久性验证，产品极易在定点后的路试阶段暴露出结构压溃或频发异响的致命问题。
减震器橡胶件的正向开发需结合整车NVH指标进行三维刚度解耦。通过优化胶料阻尼损耗角、控制大吨位注射硫化致密度，并依托高频扫频及多轴疲劳台架建立DVP闭环，方能确保减震系统全生命周期内的静音与可靠性。
将理论的NVH解耦模型转化为高良率的实体量产件，极度依赖于源头制造工厂的软硬件底蕴。江西光益减震系统有限公司建厂于1998年，核心团队拥有逾40年橡胶减震产品研发经验。基于SGS认证的IATF 16949质量管理体系，工厂内配置了200余台涵盖自动化防腐涂装、400T以上高压注射硫化等核心工序的高端设备。结合系统化的大数据材料库（S/N、E/N曲线）及完备的NVH试验台架，本文将从底层失效机理出发，客观剖析减震器橡胶件的正向工程逻辑与量产控制标准。

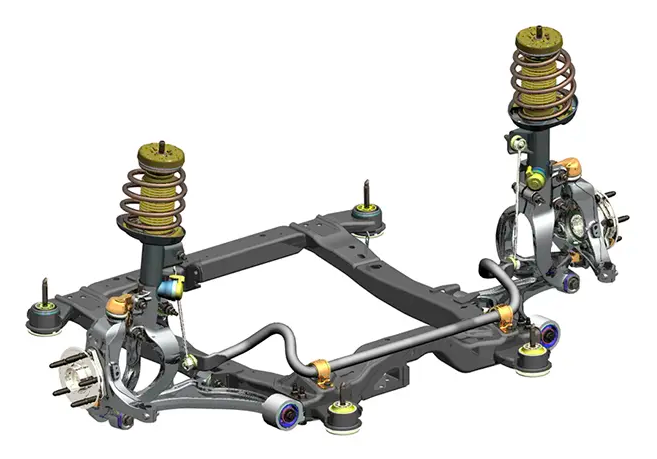

减震器顶胶与减震器衬套在底盘NVH中有什么本质区别？
虽然同属底盘减震系统的弹性连接件，减震器顶胶（Strut Mount）与底端减震器衬套（Shock Absorber Bushing）在受力模型和频域隔离目标上存在显著差异。混淆两者的设计重心，会导致悬架系统的运动学干涉。
顶胶主要负责承载整车自重并隔离弹簧高频振动，其设计侧重于轴向大承载与径向柔性；减震器衬套则主要传递阻尼力，需具备极高的径向刚度以保证悬架响应，同时在扭转方向保持柔性。
减震节点受力模型与刚度解耦策略
在麦弗逊或多连杆独立悬架中，顶胶与底端衬套共同构成了减震器的上下受力支点。两者的NVH角色及物理特性如下表所示：
| 工程设计维度 | 减震器顶胶 (Strut Mount) | 减震器下端衬套 (Shock Absorber Bushing) |
|---|---|---|
| 主要承载形式 | 承受静态车身重量（持续轴向大静载）及转向回转力矩。 | 承受减震器工作时的动态拉压阻尼力及摇臂产生的扭转力矩。 |
| 核心NVH作用 | 隔离路面高频微震与弹簧谐振传入塔顶（车身白车身）。 | 衰减路面冲击，确保减震器活塞杆运动轨迹不发生偏斜。 |
| 刚度标定策略 | 轴向刚度需呈非线性渐进（防打底）；径向需偏软以利于微小位移吸收。 | 径向刚度必须极高（Kd通常>15000 N/mm）以提供精准的阻尼反馈；扭转刚度偏软。 |
| 失效敏感度 | 轴向永久压缩变形（导致车身高度下降）、轴承卡滞异响。 | 径向动刚度急剧衰减（导致减震器漏油）、橡胶与金属界面脱胶。 |
江西光益的工程团队在处理这两类零件时采用完全不同的CAE拓扑优化方案。针对顶胶，重点优化内部的非对称缓冲空洞与限位块（Rebound Stop）的接触应力；而针对减震器衬套，则聚焦于金属内管与橡胶的硫化粘接强度，确保其在极端径向载荷下不发生剥离。

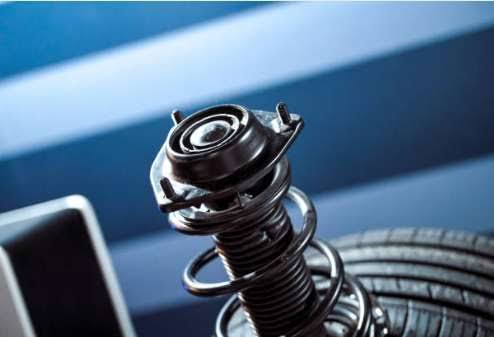

为什么新能源车型（NEV）对减震器橡胶件提出了更严苛的挑战？
将传统燃油车（ICE）的底盘减震件直接平移至新能源汽车（NEV）平台，通常会在数千公里内发生快速压溃或NVH性能恶化。电动化架构彻底重塑了底盘的输入边界条件。
新能源车型激增的电池重量大幅提升了底盘静态与动态载荷，同时电机的高频啸叫对减震件的宽频隔振提出了极高要求。这要求橡胶件必须在提升承载能力的同时，精准抑制特定高频段的动刚度硬化。
NEV底盘工况突变与材料配方优化
新能源车辆的整备质量通常比同级别燃油车高出20%至30%。这种质量惩罚直接导致减震器橡胶件的疲劳寿命缩水。
NEV底盘减震件的FMEA与应对策略：
| NEV 引入的新变量 | 传统减震件面临的失效模式 | 江西光益的工程应对方案 |
|---|---|---|
| 簧载质量大幅增加 | 顶胶橡胶基体发生不可逆的压缩永久变形（Creep），车辆离地间隙异常下降。 | 选用高抗撕裂天然橡胶（NR），优化交联密度，将压缩永久变形率控制在极低水平。 |
| 瞬时大扭矩输出 | 极强的加减速纵向冲击导致减震器下端衬套过早发生疲劳撕裂或脱胶。 | 强制对承载衬套实施“缩径（Swaging）”工艺，预置残余压应力，提升抗撕裂阈值。 |
| 高频电机噪声 (200Hz+) | 传统橡胶在此高频段发生严重“动态硬化”，无法隔离电机高频啸叫传入车厢。 | 依据材料数据库，调整微观填料配方，优化高频段的阻尼损耗角（Tan δ），截断共振传递。 |
面对NEV的NVH苛刻要求，单一增加材料硬度只会适得其反。必须在材料炼胶阶段引入高能效阻尼成分，利用高分子链段的内摩擦来衰减特定频率的高频振动。

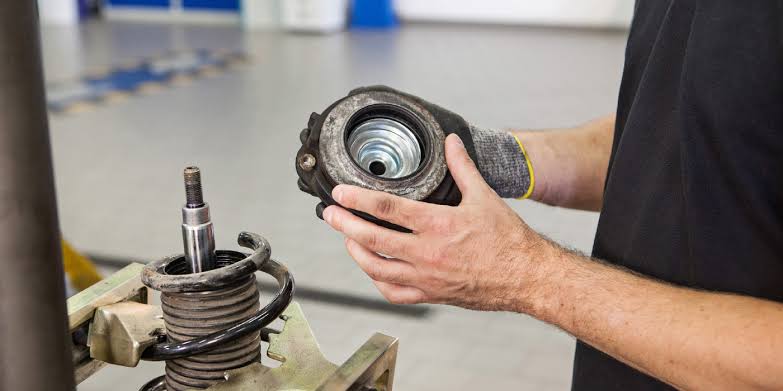

减震器顶胶频发异响的物理根源是什么？
在售后保修数据中，车辆在打方向或驶过减速带时前桥发出“咯吱”或“咚咚”的异响，多数源自减震器顶胶的早期失效。这种异响通常并非装配扭力不足，而是内部结构破坏。
顶胶异响的物理根源集中于内部推力轴承的摩擦卡滞、橡胶与金属骨架的界面脱胶，以及长期承载后的橡胶严重塌陷。严格控制轴承压装同轴度与大吨位注射硫化致密度，是根除异响的关键。
顶胶失效机理（FMA）与过程制程防呆
麦弗逊悬架的前减震器顶胶集成了平面推力轴承，在转向时承受巨大的回转摩擦力。
异响失效路径与制程控制矩阵：
| 异响表现特征 | 物理失效根本原因 | 江西光益制程控制手段 (Control Plan) |
|---|---|---|
| 打方向“咯吱”声 | 推力轴承内部润滑脂干涸，滚珠/滑块磨损；轴承压装时受力不均导致滚道变形。 | 采用自动化轴承压装专机，配备力-位移实时监控，确保压装同轴度与平整度，防止轴承微观卡滞。 |
| 过颠簸路“咚咚”敲击 | 橡胶主体与金属骨架发生硫化界面脱胶，失去弹性约束，金属骨架发生刚性撞击。 | 执行全自动化脱脂与双涂层防腐，监控干膜厚度(DFT)；确保交界面达到100%橡胶内聚破坏。 |
| 持续“吱嘎”摩擦声 | 橡胶基体发生过度永久压缩变形（塌陷），导致防尘罩或减震器轴与周围钣金件干涉。 | 引入大吨位(400T+)注射机抽真空硫化，彻底消除橡胶内部微小气孔，维持高强度抗压结构。 |
将这些高风险点固化在MES过程追溯系统中，能够有效剔除轴承压装不良或硫化不充分的缺陷件，切断异响隐患流入量产整车的路径。

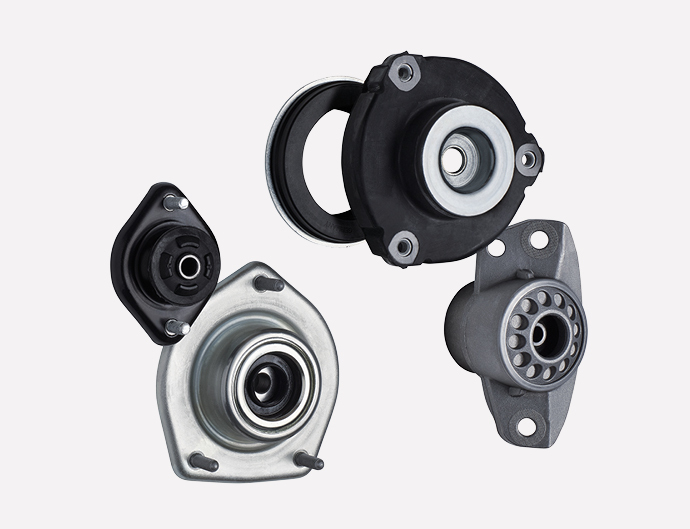

减震器橡胶件如何在不牺牲NVH性能的前提下实现轻量化？
降低簧下质量与簧载质量是底盘开发的永恒课题。但若简单粗暴地削减橡胶体积或使用低强度材料来减重，必然会导致零件刚度不达标、NVH衰减能力大幅跳水。
科学的轻量化是在保证动态疲劳寿命与动静刚度的前提下，通过CAE拓扑优化去除结构冗余，并采用高强度铸铝或玻纤增强工程塑料（PA66+GF）替代传统铸铁或钢制骨架。
材质替换与结构拓扑优化设计
减震器顶胶与底座通常含有大体积的金属骨架。将这些金属件实施轻量化替换，是当前底盘集成最有效的减重手段。
轻量化路径与工程挑战对比：
| 轻量化技术路径 | NVH与耐久性能面临的潜在风险 | 江西光益实施方案与优化手段 |
|---|---|---|
| 骨架材质替换为压铸铝合金 | 铝合金表面化学惰性强，与橡胶的硫化粘接强度极难保证，易引发大面积脱胶失效。 | 实施专用铝合金微晶磷化与精密抛丸粗糙化工艺，配合特种铝用底漆，确保粘接强度远超橡胶本体撕裂力。 |
| 骨架材质替换为工程塑料(PA66-GF) | 塑料在发动机舱高温与交变载荷下容易发生蠕变(Creep)，导致装配点螺栓松动或断裂。 | 在CAE软件中进行高低温交变应力仿真，优化加强筋(Ribs)分布，有效分散应力集中区域。 |
| 橡胶本体拓扑挖空减重 | 切削橡胶体积直接导致静态承载刚度下降，高频动刚度异常，NVH完全恶化。 | 利用超弹性本构模型（Mooney-Rivlin），进行非对称流线空洞设计，确保重量下降同时，维持X/Y/Z三向非线性刚度不变。 |
通过这种系统级的高级分析与材料替换，通常能够将单个顶胶或减震底座的重量降低30%至45%，同时完全保留其出色的路频滤震能力。
哪些核心制造工艺直接决定了减震器橡胶件的动态疲劳寿命？
在通过DV（设计验证）后，批产零件在实车上能否跑满数十万公里的设计寿命，完全取决于制造端对微观缺陷的控制。细微的硫化气孔或热收缩拉应力，都会成为疲劳裂纹的温床。
真空高压注射硫化消除了橡胶内部的微观孔隙缺陷；缩径（Swaging）机械冷加工则在橡胶内部预置了残余压应力。这两项核心工艺叠加，构成了大幅延长减震件疲劳寿命的底层保障。
微观缺陷控制与机械强化闭环
减震器在车辆行驶时，每秒都会产生数次强烈的往复拉伸与压溃。要在如此恶劣的交变载荷下保持刚度CPK稳定，必须从生产制程切入。
决定疲劳寿命的核心制程分析：
| 核心制造工序 | 传统落后工艺的寿命短板 | 江西光益高标准制程 | 疲劳寿命的工程增益 |
|---|---|---|---|
| 橡胶成型与排气 | 普通平板模压硫化排气不彻底，内部易残留低分子挥发物，形成应力集中气孔。 | 400T至800T真空大吨位注射硫化：高压极速射入胶料，深度抽真空。 | 橡胶交联网络高度致密，内部气孔率趋近于零，消除内部裂纹发源地。 |
| 金属防腐与粘接 | 手工或单层刷胶，膜厚不均，恶劣环境下极易发生界面腐蚀起裂。 | 全自动脱脂磷化与双涂层智能滚涂：由传感器精确闭环监控涂装流量。 | 杜绝双金属原电池腐蚀，确保橡胶-金属界面的长期机械附着力。 |
| 后处理应力干预 (针对管状衬套) | 橡胶硫化冷却后产生热收缩，内部长期存在微观拉应力，抗撕裂能力弱。 | 缩径 (Swaging) 机械冷加工：使用多瓣液压机强行压缩金属外管。 | 在橡胶内预置约-15 MPa残余压应力，抵消部分工作载荷。实测可使疲劳寿命激增约50%。 |
基于以上制程参数的严密固化，量产的减震橡胶件在经历严苛的多轴变载疲劳测试后，其刚度衰减率方能严格控制在整车厂规定的容差带内。

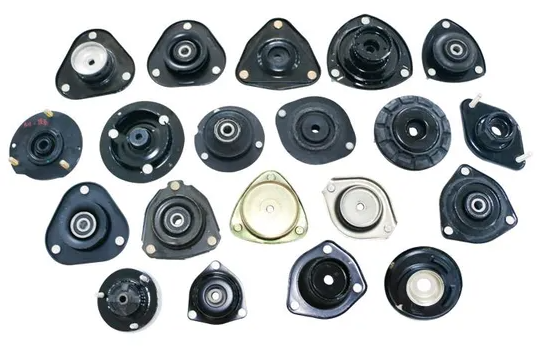

Tier 1如何验证产品满足OEM要求并顺利通过PPAP放行？
在APQP流程的末端，静态2D图纸无法衡量复杂交变工况下的物理表现。OEM要求提交的PPAP（生产件批准程序）文件包中，必须包含针对NVH特性与长生命周期耐受能力的客观台架数据。
验证减震件满足OEM技术规范，需依托DVP测试闭环。这要求制造端出具10Hz-400Hz全频段的动特性量化扫频数据、极限推脱力破坏性测试报告，以及三通道多轴复合变载疲劳验证。

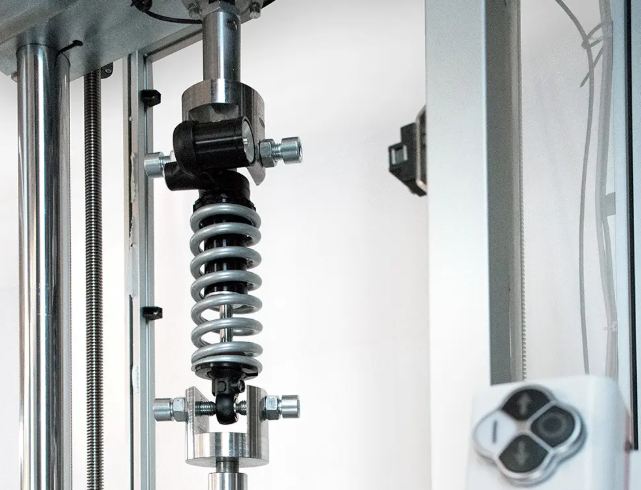

物理台架验证体系与PPAP数据支持矩阵
随着车辆NVH标准的提高，对特定频段的振动传导率规定了极其严苛的公差。江西光益物理试验中心在配合Tier 1进行PPAP节点验证时，严格执行以下核心DVP测试矩阵：
| 核心DVP测试项目 | 对应的硬核试验设备 | 验证的失效模式与物理工况 | OEM放行验收标准 |
|---|---|---|---|
| 全频段动静刚度特性扫频 | 400Hz高频动态性能测试机 | 评估材料在高频激励下是否发生异常动态硬化，阻尼是否达标。 | 测试频段内的动刚度及滞后相角数据点，需全部落入SOR设定的公差包络带内。 |
| 界面粘接固持力验证 | 10KN至200KN大型电子万能拉力机 | 轴向破坏性静载推拔，评估防腐涂装的附着力及硫化界面强度。 | 断裂面呈现高比例橡胶基体内聚破坏；推脱峰值高于图纸下限。 |
| 三通道生命周期耐久评估 | 多轴复合变载疲劳测试平台 | 导入路况块载荷谱，模拟径向/轴向/扭转复合偏载，暴名单轴测试无法发现的微裂纹。 | 完成规定循环数后，静刚度衰减偏差<10%，剖件检查无宏观结构性裂纹与粘接失效。 |
客观、详实的物理台架数据不仅是证明前期NVH设计合理性的基石，更是验证注射硫化、缩径强化等量产制程一致性的唯一标准，极大降低了项目交付的不可控风险。
结语：通过数据闭环保障减震件开发质量
减震器橡胶件的正向开发贯穿了刚度拓扑解耦、轻量化材料替换、大吨位注射硫化工艺管控以及严苛的多轴台架验证。在新能源底盘严苛的NVH要求与短周期的交付压力下，选择具备制程参数固化能力与完备全矩阵试验台架的制造供应商，是Tier 1控制量产质量、保障项目按期放行的关键路径。
针对减震系统开发中涉及的动静刚度匹配、顶胶异响失效分析及减震件轻量化工艺等技术难题，江西光益减震系统有限公司期待与您的工程团队展开深入对接。依托我们的MES数字追溯工厂与国家高新技术加持的研发中心，我们随时欢迎您提交3D数模与技术规格书（SOR），为您提供从概念验证到量产交付的客观、严谨工程服务。
