汽车底盘项目的开发周期持续缩短，留给Tier 1（一级供应商）进行APQP（产品质量先期策划）的时间非常有限。在悬架衬套这类NVH底盘件的开发中，如果依赖后期的逆向修模，很容易在台架验证阶段出现动静刚度偏差或早期疲劳，导致PPAP（生产件批准程序）无法按期提交。

OEM悬架衬套的正向开发需要明确的参数传递与制程控制。通过早期的OEM底盘NVH目标分解，结合橡胶减震件CAE仿真分析与减震衬套刚度CPK控制，并在后期通过底盘件DVP多轴疲劳测试，是保障量产部件符合技术要求的标准流程。

底盘零部件的正向开发不仅依赖前期的理论设计，更需要制造端的设备与工艺来保证落地效果。以江西光益减震系统有限公司为例，工厂成立于1998年，基于IATF 16949质量体系，配备了全自动防腐涂装线与400T以上高压注射硫化机等200余台生产设备。本文将结合实际生产流程，通过工程数据与FMEA（失效模式分析），客观探讨悬架衬套在量产阶段常见的失效模式及对应的工程控制点。

主机厂下发的整车NVH指标如何落地？

在底盘开发初期，缺乏明确的量化参数会直接影响后期的路试结果。如果Tier 1仅向制造工厂提供几何数模，而未界定动态受力工况，零部件的物理特性将难以匹配整车需求。

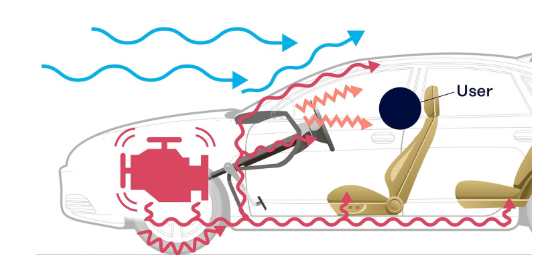

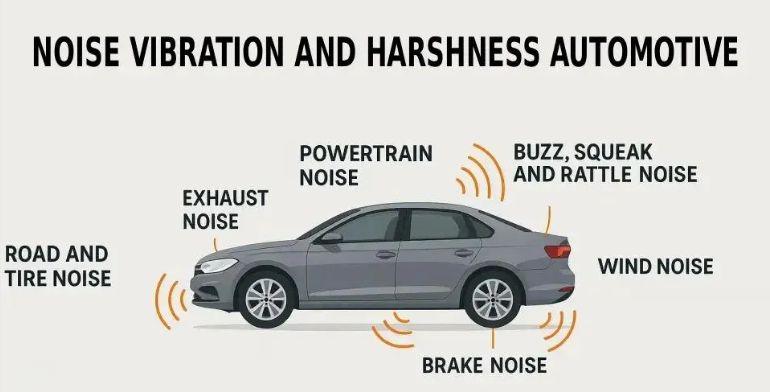

明确的开发流程需要进行OEM底盘NVH目标分解。将整车的舒适性与操稳要求，转化为具体的悬架偏频，最终界定每个橡胶铰接点的径向、轴向及扭转刚度。这是指标落地的基础。

衬套动静刚度比匹配的工程逻辑与参数拆解

底盘设计需要在“操控稳定性”与“乘坐舒适性”之间寻找平衡。为了提高车辆过弯时的侧向支撑，SOR（技术规格书）通常会要求较高的径向静刚度。但是，如果制造端仅通过增加炭黑填充量来提高橡胶硬度，材料的动态硬化现象会加剧。这会导致衬套的高频动刚度过高，动静刚度比（Kd/Ks）超出规定限值（通常要求在100Hz时小于1.3），使得路面的高频振动容易传递至车身。

针对衬套参数落地问题，江西光益的工程团队利用内部材料数据库，建立了以下瀑布式参数映射矩阵：

这种分层量化并以表格形式固化参数的方式，能在模具加工前确定产品的受力边界，有效减少后期的设计变更。

铝合金控制臂压装容易导致哪些失效？

当前底盘平台普遍采用轻量化的铝合金控制臂。在装配工序中，需要将带有钢制外管的橡胶衬套过盈压入铝合金安装孔，这一环节对尺寸公差与表面防腐提出了具体要求。

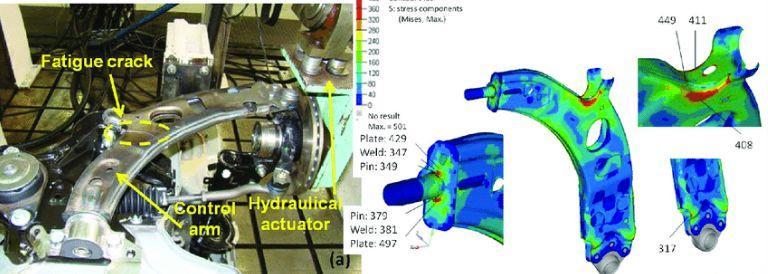

公差控制不当容易引发铝合金控制臂压装破裂或内孔机械拉伤；而异种金属的直接接触会引发原电池电化学腐蚀。控制外管车削公差并实施双涂层防腐，是保证压装质量的基础。

界面失效机理（FMEA）与表面处理过程控制

在试生产阶段，装配线常见的不合格现象包括压入力过大或过小。结合过程失效模式与影响分析（PFMEA），其机理与控制手段如下：

通过MES系统对上述控制点进行参数固化，可以有效阻断双金属接触界面的电子转移通道，维持稳定的界面结合力。

怎样在开模前规避衬套早期的疲劳断裂风险？

完成参数定义后，工程步骤进入衬套结构设计阶段。常规的物理试错法依赖多次修模与打样，这会增加试制成本，并影响APQP的时间进度。

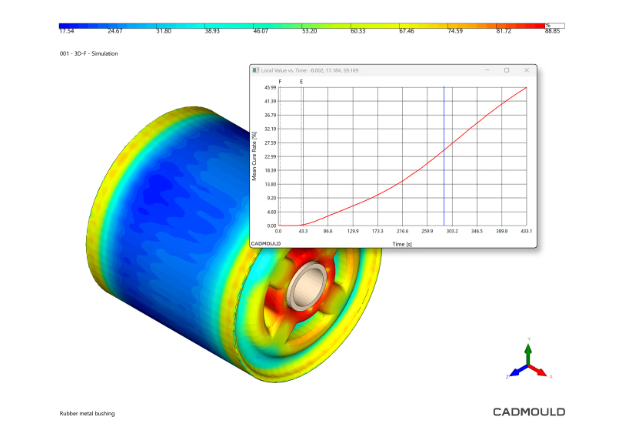

利用橡胶减震件CAE仿真分析，通过输入超弹性材料本构模型进行有限元计算，可以在模具制造前发现结构中的应力集中区域，从而降低产品早期疲劳断裂的概率。

超弹性本构模型与应力分布优化

硫化橡胶的高分子网络结构使其在受力变形时表现出非线性与不可压缩特性。若仅依靠经验公式设计结构，首批样件（FOT）在测试时往往会发生应变能密度聚集，促使微裂纹萌生。

为了量化CAE前置验证的价值，我们对比了传统开发与数字化正向开发的工程表现：

通过CAE求解，工程师可以在三维模型中提前调整非对称缓冲孔的形状与过渡倒角的半径，从而提高首样刚度的达成率。

批量交付时如何控制动刚度CPK的异常波动？

在完成DV（设计验证）阶段的样件测试后，项目进入PV（产品验证）与量产阶段。如何控制批次间参数的波动，即减震衬套刚度CPK控制，是质量管理的重点。

量产一致性与微观缺陷的控制能力直接相关。采用注射硫化工艺能降低橡胶内部气孔率，而后续的缩径（Swaging）工艺则通过引入残余压应力来改善疲劳寿命。

气孔控制与预置残余压应力的制造工序

底盘控制臂衬套的厚壁橡胶如果在模压成型时排气不良，会在内部形成微小气孔。在承受动态交变载荷时，孔隙边缘容易产生应力集中，成为疲劳裂纹的源头。

为实现减震衬套刚度CPK控制，江西光益在关键工序上执行了严格的参数化管控与后处理工艺：

在承受外部拉力时，缩径工艺预置的压应力需先被抵消，这种机械强化手段是保障量产一致性的重要防线。

提交PPAP时需要哪些硬核的物理台架数据？

在APQP流程的末端，DVP&R（设计验证计划与报告）的审核是零部件获准量产的重要节点。提交的PPAP文件包中，物理台架测试报告是评估产品符合性的直接证据。

底盘件DVP多轴疲劳测试及相关台架数据，是验证设计合理性的客观标准。针对技术规范要求，需出具400Hz动特性扫频、极限推脱力测试及复合变载疲劳的完整验证报告。

多维度力学验证体系与DVP闭环测试矩阵

随着车辆NVH标准的提高，OEM对特定频段的振动传导率及耐久测试后的参数衰减量规定了明确的公差。江西光益物理试验中心在PPAP节点验证中，严格执行以下DVP测试矩阵：

单轴向台架无法完全模拟悬架在整车上的运动状态，完整的复合变载测试是综合评估产品疲劳寿命、决定是否放行量产的终极依据。

结语：通过制程控制降低项目工程风险

OEM悬架衬套的正向开发是一个数据驱动的工程过程，涵盖了OEM底盘NVH目标分解、橡胶减震件CAE仿真分析、成型制程控制以及底盘件DVP多轴疲劳测试等多个环节。在现有的开发周期要求下，具备全流程制造管控能力与台架试验设备的工厂，能够协助Tier 1供应商控制产品质量风险并保障项目进度。

关于底盘件开发中的刚度匹配、铝合金控制臂压装失效分析及减震衬套刚度CPK控制等具体课题，江西光益减震系统有限公司愿意提供相应的技术支持。我们期望通过数字化的制造设备与测试台架，为底盘减震件的定制与量产交付提供客观的工程服务。
