可以在橡胶衬套上喷 WD-40 吗？

在橡胶衬套上喷 WD-40 是一个常见的“快速修复”问题，因为摩擦异响很烦人，难以追踪，而且用喷雾罐很容易就能让它暂时安静下来。风险在于，暂时的降噪可能会掩盖磨损、配方不兼容或粘合损坏。我更倾向于将其视为一个兼容性和诊断问题，而不仅仅是润滑剂问题。

一般来说，您不应将标准的 WD-40 多用途产品（WD-40 Multi-Use Product）作为橡胶衬套的长期润滑剂。¹ 一次性喷洒可能会暂时减少噪音，但橡胶配方类型、金属-橡胶粘合、衬套状况和产品化学成分都很重要。硅基或与橡胶兼容的专用润滑剂属于不同的类别，不应与普通的排水型 WD-40 混淆。

我生产和评估橡胶减振控制零件，因此我通过供应商质量的视角来看待这个问题。异响很少仅仅是一种声音。它可能是来自材料、界面、装配过程或载荷路径的信号。

在橡胶衬套上喷 WD-40 对于短期噪音控制安全吗？

发出异响的衬套会产生要求快速解决的压力。维修团队希望噪音消失。车主想要清静。品牌方希望减少投诉。然而，如果在橡胶衬套上喷 WD-40 成为默认的应对方式，那么零件的真实状况可能永远不会得到检查。

标准的 WD-40 可能会让橡胶衬套短时间内安静下来，但我不会将其归类为经过验证的、长期有效的衬套润滑剂。它主要被认为是一种排水和防锈喷雾剂²，而衬套润滑需要橡胶兼容性、粘合安全性以及在载荷下的耐久性。

实际的答案是有条件的，而不是绝对的

我避免说“WD-40 会摧毁所有的橡胶”。这句话太绝对了。橡胶不是一种单一材料。它是一个配方家族。天然橡胶、EPDM（三元乙丙橡胶）、NBR（丁腈橡胶）、SBR（丁苯橡胶）、CR（氯丁橡胶）、硅橡胶和定制的高阻尼混合物对油、溶剂和添加剂的反应可能各不相同。

尽管如此，我也避免犯相反的错误：认为因为一种喷雾剂很常见，它对所有的弹性体悬挂零件就是安全的。

对于采购、工程和保修团队来说，更好的问题是：

这种喷雾剂是否针对这种确切的衬套配方、粘合系统、温度范围和工作条件进行了验证？

如果答案是否定的，那么这种推荐在商业上就是站不住脚的。

标准 WD-40 与硅酮润滑剂不同

许多人使用“WD-40”作为喷雾润滑剂的通用代名词。这造成了混淆。

产品类别	典型用途	对橡胶衬套的担忧
标准排水/防锈喷雾	水分置换、防腐蚀、轻度松开卡住的零件	可能包含未针对橡胶粘合界面进行验证的油类、溶剂和添加剂
硅基喷雾剂	在特定材料上进行低摩擦表面润滑	可能更适合某些橡胶接触面，但仍需要兼容性检查
专用橡胶安全润滑剂	专为特定用途的弹性体接触而设计	评估的更好选择，但不自动等同于万能
装配润滑剂	辅助安装或压入装配	必须针对配方和生产过程进行批准

标准排水喷雾剂的公开产品文档和安全数据表通常描述含有碳氢化合物的成分。³ 这并不能自动证明在每种情况下都会造成损坏，但它确实提醒工程师要谨慎。暴露于碳氢化合物对某些弹性体来说可能是一个问题，特别是当零件承受动态应变时。⁴

为什么短期的安静会误导买家

衬套发出异响可能是因为两个表面在摩擦。在这种情况下，任何低粘度喷雾剂都可能会短暂地减少噪音。但是，同样的衬套也可能因为以下原因发出异响：

• 橡胶已经硬化或开裂。
• 内套管相对于橡胶发生了位移。
• 金属与橡胶的粘合开始退化。
• 紧固件在错误的行驶高度下被拧紧。
• 零件超载或不对中（错位）。
• 衬套设计缺乏足够的角度柔顺度。
• 污染物进入了接触区。

我见过这样的工程对话，客户的第一个问题是，“我们能直接推荐一种喷雾剂吗？”我的回答通常是，“对于现场噪音排查可能可以，但在我们了解失效模式之前不行。”这种区分很重要。

对于车主来说，一次性喷洒可能是暂时的诊断线索。对于 OEM、Tier 1（一级供应商）或微出行工具品牌来说，未经验证就将该喷雾写入维修指南可能会带来保修和责任风险。

为什么在橡胶衬套上喷 WD-40 会掩盖更深层次的故障？

异响感觉像是一个表面问题，所以人们倾向于寻求表面处理方法。这种反应是可以理解的。问题在于，在橡胶衬套上喷 WD-40 可以减少摩擦噪音，却无法修复最初引起噪音的机械原因。

橡胶衬套的异响可能来自表面摩擦，但也可能表明存在磨损、开裂、脱胶、安装不当或异常载荷。⁵ 喷洒润滑剂可能会暂时掩盖这些症状，因此在提出任何长期维修建议之前，应先进行检查和根本原因分析。

噪音是症状，不是诊断

橡胶衬套不仅仅是简单的橡胶圈。在许多汽车和出行工具的应用中，它们是经过工程设计的弹簧-阻尼元件。它们管理运动，隔离振动，控制悬挂几何，并吸收冲击能量。

这意味着衬套的噪音可能来自多个区域：

1. 橡胶表面接触
   橡胶外表面可能与外壳或支架摩擦。
2. 金属-橡胶界面
   粘合界面可能会失去附着力或产生微小的分离。
3. 套管旋转
   本应固定的套管可能在载荷下发生旋转。
4. 安装硬件
   螺栓、垫圈、支架或扭矩条件可能导致滑动。
5. 内部疲劳
   橡胶可能在外部损坏明显之前，内部就已经开裂。

喷雾剂只能影响表面摩擦。它不能恢复疲劳寿命、逆转脱胶、纠正错误的几何形状，或修复老化的橡胶。

买家在批准喷雾剂前应该检查什么

对于品牌方的团队，我建议在接受任何基于润滑剂的现场解决方案之前，创建一份检查清单。该清单不需要很复杂，但应该是有纪律的。

评估点	它告诉你什么	为什么重要
肉眼可见的裂纹	橡胶老化或应力过大	开裂的橡胶可能不再能正确控制运动
套管位移	可能是粘合或压装问题	不受控的旋转会加速失效
机油污染	外部化学品暴露	一些配方在富油环境中会膨胀或软化
硬度变化	老化、受热或化学侵蚀	刚度漂移会影响 NVH 和操控
噪音位置	表面问题与结构传导问题	错误的噪音源会导致错误的纠正措施
扭矩状态	装配质量	预紧力不当的衬套可能会过早失效

在 GJBUSH 自身的制造环境中，我会考虑这些检查，因为我们处理的是底盘衬套、发动机悬置和高阻尼减振部件，在这些部件中，微小的刚度变化都会影响 NVH 性能。我不希望客户掩盖一个本应通过材料测试或台架验证来调查的缺陷。

衬套状况改变了风险

一个新的、健康的衬套和一个旧的、开裂的衬套对化学喷雾的反应是不同的。老化的零件可能有张开的裂缝，使流体渗入得更深。界面暴露的粘合衬套可能比实心的、非粘合的橡胶块更脆弱。

关键因素包括：

• 橡胶的使用年限
• 可见的裂纹
• 温度历史
• 暴露于道路盐分、机油、燃油或清洁化学品的情况
• 衬套设计和载荷方向
• 粘合与非粘合结构
• 天然橡胶与合成橡胶配方

处于高循环应变下的衬套尤其敏感。即使硬度、阻尼或附着力发生微小变化，也会改变疲劳行为。这就是为什么 OEM 级别的决策应该依赖于验证，而不是习惯。

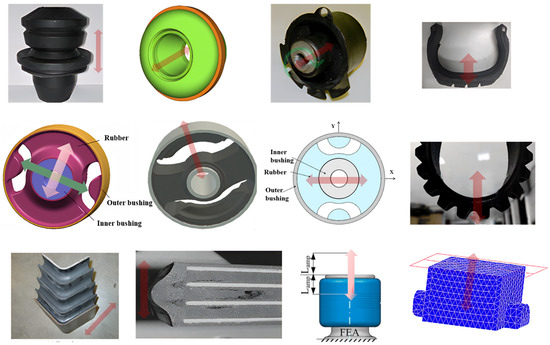

配方和粘合工艺如何改变 WD-40 喷在橡胶衬套上的风险？

人们在谈论橡胶时，往往认为每一种黑色的弹性体都表现得一样。这种假设会带来风险。WD-40 对橡胶衬套的影响取决于化合物配方、硫化系统、填料、增塑剂、防护包以及橡胶与金属之间使用的粘合剂系统。⁶

油类、溶剂和添加剂与不同的橡胶配方和粘合界面的相互作用可能各不相同。如果没有进行兼容性测试，膨胀、软化、硬度变化、附着力退化或疲劳寿命缩短仍然是合理的风险⁷，即使喷洒后没有立即出现明显的损坏。

橡胶配方是工程科学，不是表面装饰

在 GJBUSH，我们的工作包括减振部件的内部橡胶配方开发、材料验证和台架测试。我提到这一点，并不是要声称我们专门进行了一项 WD-40 对衬套影响的实验。我们在此没有做那样的声明。我提到它是因为配方开发经验改变了我解读这类问题的方式。

衬套配方可能会针对以下方面进行调校：

• 静刚度
• 动刚度
• 阻尼
• 抗撕裂性
• 疲劳寿命
• 热老化
• 低温柔韧性
• 耐臭氧性
• 压缩永久变形
• 金属-橡胶粘合行为

例如，高阻尼天然橡胶配方可能是为了解决静态支撑与动态 NVH 隔离之间的工程冲突而设计的。在供应商的语言中，我们经常讨论动静刚度比，通常表示为 Kd/Ks。化学成分或硬度的微小变化都会改变零件的性能表现。

化学不兼容性会是什么样子

化学不兼容性并不总是表现得很剧烈。衬套不需要熔化或解体才成为保修风险。更微妙的影响可能更重要。

潜在的担忧包括：

1. 膨胀 (Swelling)
   橡胶吸收流体并改变体积。这会影响配合度、预紧力和刚度。
2. 软化 (Softening)
   混合物失去硬度或模量。这可能会降低对运动的控制力。
3. 挥发后硬化 (Hardening after evaporation)
   某些暴露可能会在较轻成分挥发后改变表面状态。
4. 附着力减弱 (Adhesion weakening)
   金属-橡胶粘合可能会变得更脆弱，特别是在暴露的边缘附近。
5. 裂纹扩展加速 (Crack growth acceleration)
   现有的微裂纹在循环载荷下可能会增长得更快。
6. 阻尼变化 (Damping change)
   即使零件看起来仍然可以接受，NVH 行为也可能发生偏移。

粘合衬套需要格外小心

许多汽车衬套的设计初衷并非是在内部滑动。它们被设计成橡胶在粘合于金属套管上的状态下发生剪切或扭转变形。⁸ 在这种设计中，在错误的地方进行润滑可能是无益的，甚至是具有误导性的。

粘合衬套的性能取决于：

• 清洁的金属预处理
• 正确的胶粘剂系统
• 受控的橡胶硫化
• 适当的界面几何形状
• 稳定的疲劳行为
• 一致的生产工艺

在我们的制造过程中，金属预处理可能包括切割、机加工、表面处理和粘合操作。买家应该关心这些，因为金属-橡胶界面是一个关键的失效区域。如果喷雾剂接触到了暴露的粘合边缘，问题就不仅仅是控制异响那么简单了。

买家可以询问的验证方法

买家不需要成为化学家。但是，买家可以提出更好的问题。

测试或审查项目	目的	买家价值
橡胶浸泡兼容性9	检查暴露后的体积、硬度、拉伸强度变化	筛查化学风险
剥离或附着力测试	评估暴露后的粘合强度	防止脱胶
动刚度测试	测量与 NVH 相关的特性变化	确认性能稳定性
疲劳台架测试	模拟循环载荷	评估对耐久性的影响
暴露后热老化	检查化学和温度的综合影响	反映真实的使用应力
现场退件分析	将噪音与实际失效模式联系起来	防止错误的维修指导

在 GJBUSH，我们更广泛的验证方法包括橡胶材料测试、动态性能测试、环境测试以及通过 MES 支持的质量控制实现的生产可追溯性。对于针对特定应用的决策，我仍然建议进行合格的专业评估和记录在案的验证计划。

OEM 什么时候应该在维修指南中批准在橡胶衬套上使用 WD-40？

个人车主可能会对发出异响的零件喷一次，并接受随之而来的不确定性。但 OEM、Tier 1 或出行工具品牌不能这样想。如果在维修说明、保修话术或经销商培训中出现了“在橡胶衬套上喷 WD-40”，那么公司就是将一种民间的习惯做法变成了官方的技术立场。

OEM 在批准对橡胶衬套使用任何喷雾剂之前，必须确认产品类型、橡胶配方兼容性、粘合界面安全性、运行环境以及故障诊断规则。短期的权宜之计不等同于经过验证的维修指南，特别是对于与安全或 NVH 相关的悬挂零件。

B2B 的标准高于 DIY 的标准

这是随意建议和采购级建议之间最大的区别。

一个 DIY 论坛可能会问，“异响停止了吗？”
一个品牌方的工程团队应该问，“在面临保修索赔时，我们能为这个推荐辩护吗？”

这是两个截然不同的问题。

对于 OEM 和 B2B 买家，一个经过批准的润滑剂推荐应该定义：

• 确切的喷雾产品类型
• 目标组件和位置
• 批准的橡胶配方或材料族类
• 最大暴露量
• 涂抹频率（如果有）
• 使用前的检查步骤
• 需要更换零件的条件
• 对保修的影响
• 供应商批准记录
• 兼容性测试证据

没有这些细节，该推荐就太模糊了。

硅基和特种润滑剂也不是万能的

公平地说，硅基润滑剂通常被讨论为比石油基喷雾剂更具橡胶兼容性。然而，我仍然会避免做出放之四海而皆准的声明。由于污染、粘合、油漆、制动组件或后期的维修工艺等原因，一种硅酮喷雾剂可能对某个橡胶表面是可以接受的，但对另一个组件却是不合适的。

一个更好的技术声明是：

仅使用与橡胶配方和周围材料兼容的润滑剂类别，并针对具体的衬套设计和使用环境验证该推荐。

这句话听起来可能不如“就用这个喷剂”那么激动人心。但对于采购档案、服务通告和供应商质量审查来说，它更安全。

我如何评估供应商的回答

当客户向我们询问异响风险或润滑剂暴露问题时，我会听取其是否具有工程纪律性。一个强大的供应商不应给出草率的绝对性结论。一个强大的供应商应解释材料、结构和验证基础。

这是我在比较供应商或维修建议时会使用的评估矩阵：

供应商回复	风险等级	它暗示了什么
“任何喷雾剂都可以。”	高	材料知识薄弱
“永远不要喷任何东西。”	中	过于宽泛，可能缺乏细微之处的考量
“标准 WD-40 不是我们批准的长期润滑剂；我们需要兼容性数据。”	低	负责任的工程方法
“我们已经在这种配方和粘合系统上验证过这款确切的润滑剂了。”	最低	如果文件真实，这是最好的证据
“毫无疑问，用硅酮类的。”	中	更好的类别，但仍然不完整

对于生产和采购团队，文档很重要。像 IATF 16949 这样的认证应该被视为需要核实的文件，而不是盲目接受的口号。买家还应审查 PPAP 记录、材料规范、控制计划、测试报告和可追溯性系统。

GJBUSH 在该决策中的位置

GJBUSH 是一家具有丰富 OEM 和 Tier 1 经验的汽车级橡胶减振控制组件制造商。我们的生产包括底盘衬套、发动机悬置以及用于汽车和城市短途出行工具的定制高阻尼解决方案。我们的制造中心、橡胶配方经验、NVH 测试能力和 MES 支持的质量控制，帮助我们从产品风险的角度讨论这些问题。

然而，负责任的工程设计意味着划清界限。我可以解释在橡胶衬套上使用 WD-40 背后的兼容性原理。我可以帮助客户设计验证计划。我可以审查衬套状况、配方类型、粘合结构和疲劳要求。但我不会声明我们有专门的 WD-40 兼容性结果，除非这项确切的测试已经完成并记录在案。

对于品牌方团队来说，这种诚实是有价值的。它防止了一种随意的现场权宜之计演变成不受控制的维修指南。

常见问题解答

WD-40 会立即损坏橡胶衬套吗？

不一定。不能保证立即出现明显的损坏，而且不同的橡胶配方反应也不同。令人担忧的是长期的兼容性，特别是膨胀、软化、附着力退化或疲劳寿命缩短。在没有经过验证的情况下，不应假设标准 WD-40 可以安全地作为长期的衬套润滑剂。

用于橡胶衬套，硅酮喷雾剂比标准 WD-40 更好吗？

硅基喷雾剂属于不同的产品类别，通常被认为更适合某些橡胶接触面。然而，它们并不是万能的保证。在 OEM 或品牌方批准使用之前，仍需要检查橡胶配方、粘合设计、周围材料和使用环境。

为什么橡胶衬套会发出异响？

橡胶衬套可能会因为表面摩擦、老化、开裂、安装不当、套管滑动、污染或金属-橡胶脱胶而发出异响。声音只是一个症状。润滑剂可能会短暂地平息噪音，但需要进行检查以确定衬套在结构上是否仍然完好。

品牌方可以将 WD-40 列入官方维修说明中吗？

品牌方不应在维修说明中建议在橡胶衬套上使用 WD-40，除非已经验证了确切的产品类型、衬套配方、粘合结构和使用条件。官方指南还应该明确检查步骤、更换标准和对保修的影响。

采购团队应该问衬套供应商什么问题？

采购团队应索要材料兼容性数据、动刚度测试、疲劳验证、粘合测试方法、生产控制和可追溯性记录。在接受任何用于橡胶衬套的润滑剂建议之前，他们还应核实认证，并要求进行针对具体应用的工程审查。

结论

在橡胶衬套上喷 WD-40 不是一个简单的“是”或“否”的问题。标准 WD-40 可能会在短时间内减少异响，但它不应被视为经过验证的、长效的橡胶衬套润滑剂。更安全的方法是评估产品类型、橡胶配方、粘合结构、衬套状况以及维修责任。如果您的团队正在采购衬套或编写维修指南，我建议进行有记录的兼容性审查和由供应商支持的验证计划。如果您需要汽车级橡胶衬套设计、材料评估或减振控制制造的支持，请联系 GJBUSH。

---
