在汽车NVH开发体系中，动力总成悬置（Powertrain Mounting System）是决定整车高级感的核心纽带。如果悬置无法在承载数百公斤重物的同时精准隔离发动机怠速抖动与路面激振，车厢内将沦为轰鸣与震颤的重灾区。
解决动力总成振动的关键，在于突破“低频需高刚度大阻尼、高频需低刚度小阻尼”的物理悖论。通过6自由度模态解耦、液压流道设计以及高精度前置CAE仿真，可以有效阻断低频怠速抖动与高频电磁啸叫向车身的传递。
应对这种苛刻的动态隔振需求，不能仅依靠后期的试错与盲目调配。江西光益减震系统有限公司自1998年扎根底盘与动力总成减震领域，创始人拥有超40年橡胶减震开发经验。依托SGS认证的IATF 16949体系、超200台高端制造设备（包括400T与800T以上真空注射硫化机），以及百万次多通道疲劳测试台架，江西光益深度服务于国内外主流OEM及Tier 1供应商，将前置数字仿真与独创“缩径”工艺深度融合，为复杂动力总成悬置提供系统级解决方案。
动力总成悬置的核心价值：为什么6自由度模态解耦率（>85%）是整车NVH的关键生命线？

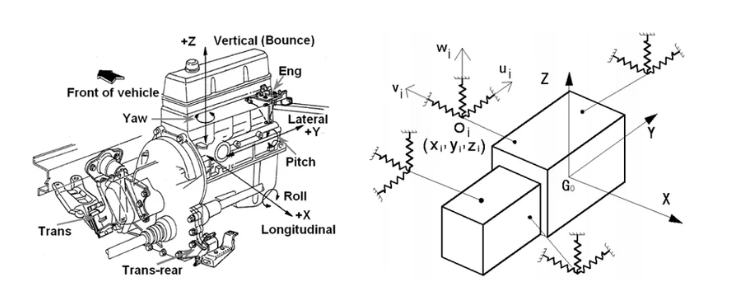

动力总成作为一个具有巨大质量的刚体，在机舱内拥有沿X、Y、Z轴的平动以及绕三轴转动的6个自由度。如果在悬置设计初期没有合理拉开各方向的固有频率，发动机的点火阶次振动极易引发多方向振动的叠加放大，导致方向盘与座椅产生剧烈的共振麻刺感。
将动力总成的6自由度模态解耦率提升至85%以上，能确保单一方向的激振力（如曲轴扭转）难以诱发其他方向（如俯仰或垂向）的共振，这是抑制怠速抖动向车身传递的第一道防线。
模态耦合故障模式分析（FMA）与解耦标定工程
在实际整车路试中，常见的NVH恶化现象是“怠速轰鸣”与“起步共振”。当四缸机处于600-1000rpm怠速时，其2阶点火频率通常在20-33Hz之间。如果此时悬置系统的垂向模态或俯仰模态恰好落在这个频段附近，或者各自由度之间的能量解耦率低于70%，发动机的微小扭矩波动就会被显著放大为整车的剧烈抖动。
为了最大程度抑制模态耦合，江西光益在前期设计阶段引入了严谨的系统级标定与仿真验证流程：
- TRA（扭矩轴）对齐技术： 我们通过三维运动学分析，精确计算出动力总成包含变速箱在内的综合质心与惯性主轴。在布置悬置时，要求核心弹性中心尽可能靠近扭矩轴（Torque Roll Axis）。这种布置可以显著降低发动机输出扭矩带来的翻转力矩，使振动能量高度集中在单一的滚转模态上。
- 频率分配与能量解耦优化： 依托内部积累的橡胶刚度特性数据库，工程师通过调整主副悬置的三向静刚度比例，确保各模态频率呈现阶梯式分布（如垂向控制在7-10Hz，俯仰控制在11-14Hz），尽量避免频带重叠。在我们的Tier 1项目中，主受力方向的模态能量分布（Modal Energy Distribution）目标设定为大于85%，以实现高纯度的单自由度运动。
- 整车级频率避让检查： 单独的悬置解耦并不足够。我们将悬置系统的模态频率与车身局部模态、悬架簧下偏频（约10-15Hz）进行联合比对，力求保留至少2-3Hz的“安全隔离带”，从而有效避免路面激励引起的次生共振。
破解“低频大阻尼”与“高频低刚度”的天然矛盾：橡胶与液压悬置的动态特性博弈
传统的纯橡胶悬置存在明显的物理局限：动刚度随频率升高而线性增大（高频硬化），且自身阻尼角较小（仅约6°）。如果为了压制发动机启动或过减速带时的低频大振幅而增加橡胶硬度，车辆在高速巡航时的高频路噪就会较轻易地传进车内；反之亦然。

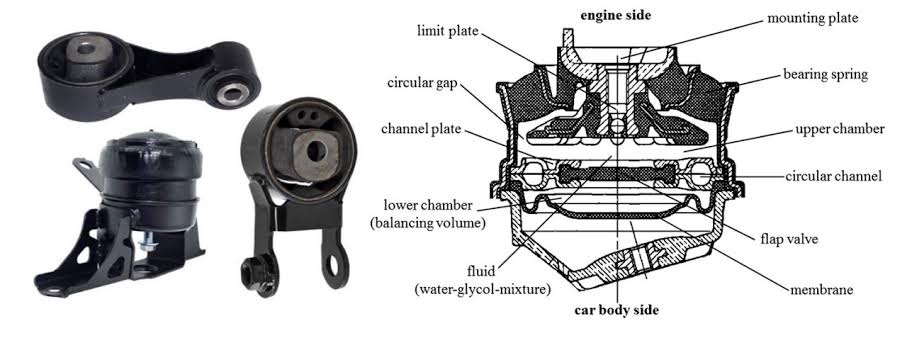

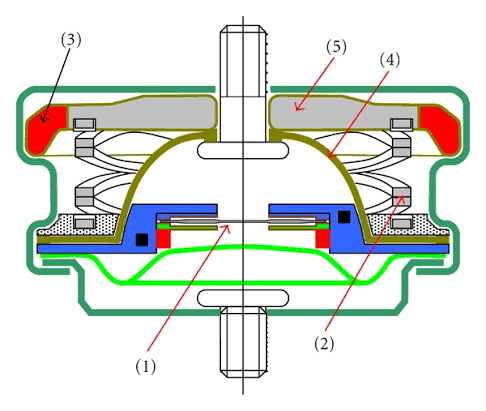

液压悬置通过内部的“流固耦合”机制缓解了这一矛盾：在低频（<30Hz）下依靠惯性通道内液体的往复节流产生高达45°的阻尼角吸收冲击；在高频（>30Hz）下通过解耦膜的开启降低动刚度，实现更优的全频段隔振。
宽频段动态特性调校与双液室流体力学控制
纯橡胶悬置在10-30Hz低频段难以有效衰减路面重度冲击，而在100Hz以上高频段隔振性能明显下降。为了满足现代中高端车型对NVH的严格要求，江西光益在液压悬置（Hydraulic Engine Mounts）的精密制造与流道参数调校上建立了深厚的技术积累。
- 低频高阻尼的惯性通道（Inertia Track）设计： 当车辆急加速或紧急制动时，动力总成产生5-20Hz、振幅超过±2mm的剧烈晃动。此时，液压悬置上液室受压，内部的乙二醇防冻液被迫高速流经螺旋状的惯性通道进入下液室。我们通过精确计算通道的截面积与长度，利用液柱的质量惯性与管壁摩擦，产生显著的滞后阻尼力，高效吸收并耗散低频动能。
- 高频低刚度的解耦膜（Decoupler）响应： 当面临发动机高转速或细碎路面传来的高频微幅振动（振幅<±0.2mm，频率>30Hz）时，惯性通道内的液体因高频阻抗“锁死”。此时，布置在上液室底部的解耦橡胶膜片开始随高频振动上下浮动，直接吸收了体积变化量。这使得高频下的整体动刚度显著下降，极大改善了传统橡胶的硬化问题。
- 半主动控制前瞻应用： 针对更高级别的NVH需求，江西光益已具备配合Tier 1开发半主动悬置（Semi-active Mounts）的工程能力。通过引入外部控制阀调节解耦膜的开闭状态或内部流道截面积，使得悬置在“开”状态下进一步降低怠速动刚度，在“关”状态下恢复高阻尼支撑特性。

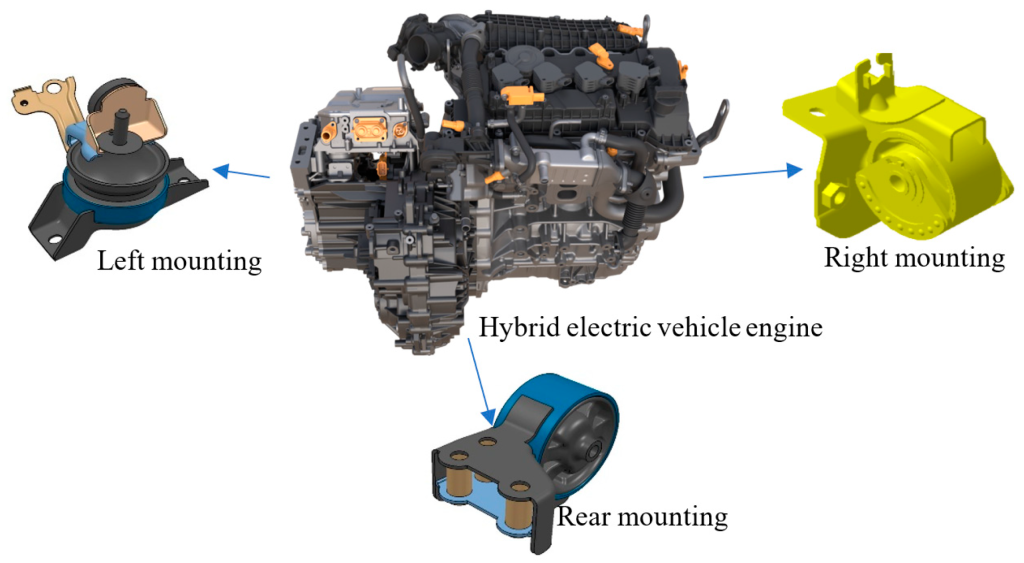

新能源底盘的极限挑战：电驱2000-3000Hz高频啸叫如何打破传统动刚度测试边界？
新能源汽车没有了燃油发动机的掩蔽效应，电机转子高速切割磁感线产生的高频电磁激励，以及减速器齿轮啮合引发的高频阶次音（常高达2000-3000Hz），成为乘客抱怨的焦点之一。传统悬置在这一频段动刚度极高，容易沦为高频噪音的优良导体。
应对电驱超高频激励，不仅需要极低动静刚度比的特种改性橡胶配方，更受制于行业常规1000Hz测试能力的设备限制。依托超高频动态测试机与CAE外推算法，方能精准锁定高频段的传递损失特性。
高频动刚度流变失效分析与材料级隔振突破
在配合国内外头部新能源主机厂开发电驱悬置时，我们注意到部分传统结构样件在装车后，车厢内仍会存在明显的“口哨声”。核心原因在于：当振动频率突破1000Hz后，普通弹性体内部的聚合物分子链段来不及跟上应变变化，材料趋于“玻璃态”边缘，表现出刚度急剧硬化的流变失效。
面对这一行业痛点，江西光益凭借自有的试验中心及配方开发能力，建立了一套针对新能源电驱系统的高频隔振研发体系：
- 高频专用低硬化胶料（NR+纳米填料）： 我们从底层聚合物出发，优化了交联键的长度与密度分布，并采用特殊改性的白炭黑/炭黑双相补强体系。这使得材料即使在面临2000Hz的微幅高频激振时，其动静比（Dynamic-to-Static Ratio）依然能稳定控制在1.35左右的优异区间，有效抑制齿轮啸叫传递。
- 突破测试盲区的设备与算法协同： 鉴于行业内常规电液伺服测试台往往测频范围有限，江西光益实验室专门配备了400Hz高频动态性能测试机。对于超出常规物理测试极限的2000Hz频段，我们建立了一套非线性黏弹性主曲线推导模型（WLF方程）。利用低频-低温等效原理，在实验室低温箱内完成宽频段特性外推，努力确保交付给Tier 1的悬置在高转速下保持出色的静谧水平。
告别项目前期的“盲盒开发”：如何通过前置CAE仿真弥补整车多体参数缺失的痛点？
在现代快节奏的汽车开发流程中，悬置系统的设计往往需要在“整车多体参数尚未冻结”的前期介入。如果仅依赖经验试凑或等待实车物理样件，一旦后期路试发现车内轰鸣，修改模具将导致高昂的沉没成本与漫长的周期延误。

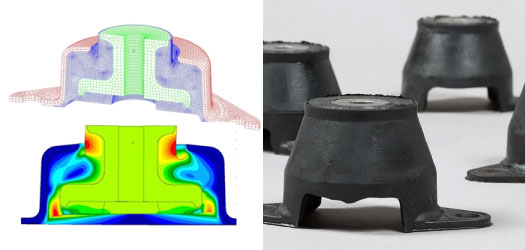

通过构建具备高保真度的弹性体本构参数库，利用有限元分析（CAE）在虚拟环境中前置评估悬置的三向刚度、局部应力集中与疲劳寿命，可以在物理样件开模前优化隔振拓扑结构。
CAE正向研发闭环与超弹性材料库的应用
依赖多体动力学（MBD）软件建立复杂的整车模型耗时较长，且在项目初期往往难以获取所有底盘零部件的精确惯性参数。这种信息不对称带来的后果是：台架上表现尚可的悬置，上车后隔振效果却大打折扣。
江西光益的解决方案是“从材料底层参数向上推演”，为客户提供快速高效的前置CAE联合研发支持：
- 完善的材料数据库（S/N，E/N 曲线）： 计算机仿真的准度高度依赖于输入材料参数的精度。我们依托几十年的配方积累，对主打橡胶材料进行了单轴拉伸、双轴拉伸、平面剪切与体积压缩等系统力学测试，建立了较为完善的超弹性（Hyperelastic）与黏弹性（Viscoelastic）材料本构模型库（如Mooney-Rivlin, Ogden）。
- 虚拟疲劳与拓扑优化（Topology Optimization）： 工程师将主机厂提供的包络空间3D数模导入Abaqus或HyperMesh中。在无需复杂整车参数的情况下，直接施加极限载荷工况（如5G过坑冲击、急加速扭转），提前暴露橡胶边缘的应力奇异点（Stress Singularity）与潜在撕裂风险，及时修改几何特征。
- 消除设计余量与轻量化： 通过虚拟迭代，在保证限位功能与百万次疲劳寿命的前提下，合理削减悬置金属支架上的冗余质量，契合当前整车系统极致轻量化的开发趋势。

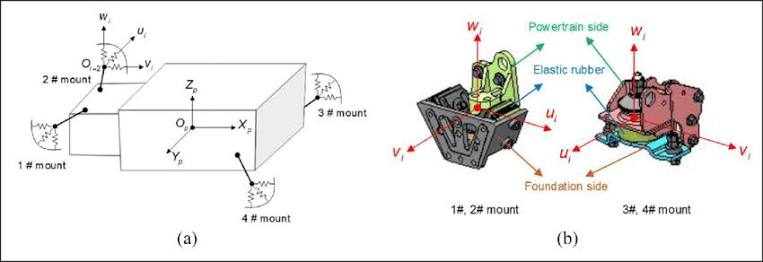

平台化布置与TRA扭矩轴标定：悬置支架与核心橡胶节点如何实现系统级协同匹配？
随着整车平台化架构的普及，主机厂要求同一款悬置系统能够兼容不同的车型（如轿车与SUV）或不同的动力配置（如燃油与混动）。如果悬置在发动机舱的布置点选择不当，不仅会承受巨大的附加载荷，还可能导致悬置过早出现疲劳断裂。
悬置的布置宜在项目早期介入，优先确保悬置安装点位于机舱模态振型的“节点（Nodal Points）”附近；同时，通过调节支架结构保持核心橡胶元件相对扭矩轴（TRA）的位置稳定，实现跨车型的平台化复用。
空间包络冲突下的布置策略与碰撞安全融合
在结构紧凑的发动机舱内，悬置经常需要给进排气管、转向轴等部件让位。这种空间上的妥协容易导致悬置安装点偏离理想的支撑平面，进而产生复杂的耦合弯矩。
江西光益在协助Tier 1进行系统协同匹配时，秉持以下工程原则：
- 基于动力总成的平台化锁定位： 我们建议主机厂在研发初期，即将同一动力总成及悬置系统作为一个“模块”进行匹配。在搭载到不同车型时，动力总成与各悬置橡胶主块的相对坐标保持一致，仅通过重新设计连接车身的金属悬臂支架来适应不同的机舱宽度。这有助于大幅摊薄核心橡胶件的开发成本。
- 振型节点（Nodal Point）布置法则： 如果悬置固定在车架振幅最大的“波峰”位置，路面颠簸会被放大反噬给悬置。我们通过仿真协助寻找前纵梁或副车架结构模态的“节点（即振幅趋于零的位置）”作为悬置安装基座，从物理边界上降低附加动态载荷。
- 极限工况限位与断裂保护设计： 动力总成悬置还兼顾着碰撞安全需求。我们在悬置内部设计了多级非线性橡胶缓冲块（Bump Stop），在承受换挡冲击时提供软限位。同时，对金属支架进行定点薄弱化设计，努力确保在发生严重正面碰撞时，支架能按预定轨迹断裂，引导发动机合理下沉以保护乘员舱。
跨越成本与耐久性的鸿沟：400T/800T真空硫化与严苛台架如何保障交变一致性？
市场上部分低成本的悬置产品，在装车一段周期后容易出现橡胶龟裂或内部金属骨架脱胶的故障。究其原因，往往是在降本过程中，弱化了硫化工艺的致密度管控与金属界面处理的工艺标准。
利用抛丸磷化全自动涂胶生产线建立微米级界面附着力，结合400T至800T超大吨位真空硫化机减少内部孔隙，并辅以独创的“缩径”预压工艺，可显著提升动力总成悬置在极限交变载荷下的疲劳寿命。
界面粘接失效理论（Debonding）与DVP台架严苛验收
动力总成悬置长期承受高达数百公斤的静载，同时面临高温机舱烘烤与发动机的剧烈扭动。导致其功能衰退的核心因素，通常是橡胶与金属骨架结合面的微观撕裂或粘接脱落。
为了确保交付的每一只悬置都能通过主机厂严苛的DVP（设计验证计划），江西光益通过MES系统对全流程实施严格管控，并辅以高标准的台架实测：
- 高标准表面处理与真空硫化： 我们引进了全自动抛丸、磷化与智能涂胶生产线。高精度的底漆与面漆双涂层在金属表面形成了稳固的化学偶联基底。随后，利用400T及800T级别的真空注射硫化机，在低压环境下将橡胶注入模腔。这有效减少了复杂厚壁悬置内部的微小气泡与夹生风险，保障了胶体本体的物理强度。
- 独创“缩径（Shrinking）”工艺赋予残余压应力： 针对带有圆筒形外壳的悬置节点，我们在后处理阶段引入定制的液压缩径设备，对金属外套筒进行精密的外力收缩挤压。这一步骤在橡胶内部人为预置了稳定的残余压应力（Residual Compressive Stress）。在后续承受恶劣拉拽工况时，外部张力必须先克服这部分压应力，从而极大程度抑制了疲劳裂纹的萌生。实测数据表明，此工艺能够使悬置寿命得到约50%的显著提升。

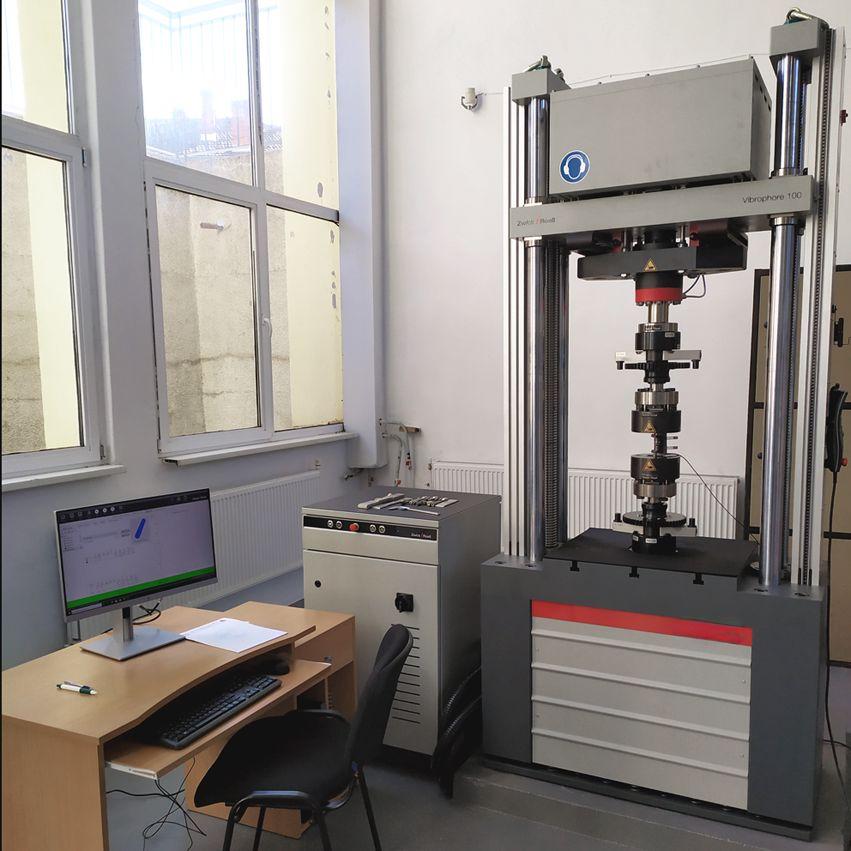

- 多通道台架高强度实测： 江西光益的试验中心配备了单通道扭转、双通道与三通道疲劳测试平台。我们将悬置放入环境老化箱，同时施加模拟极限路况与全油门加速的三向复合动态载荷。历经百万次连续交变后，检验其静刚度衰减是否控制在标准范围内。随后，利用高精度电子拉力机进行极限推脱力（Push-out Force）破坏测试，要求断裂面呈现高比例的橡胶本体撕裂，而金属结合面无异常脱落。
结论：联合研发与高标准制造并举，铸就Tier 1 NVH核心竞争力
动力总成悬置的设计与制造，是一项融合了振动声学、流体力学、非线性有限元分析以及高分子材料科学的系统工程。在当前整车开发周期紧凑、新能源高频NVH标准严苛的大背景下，依赖缺乏正向研发与高端台架验证能力的传统制造模式，往往会面临较高的交付风险。
江西光益减震系统有限公司，沉淀了40余年的技术开发经验，依托千万级年产能的自动化产线、全覆盖的DVP测试中心（从电子拉力机、多通道疲劳台架至高频动态测试机）以及显著提升抗疲劳性能的缩径工艺，致力于成为国内外Tier 1供应商可靠的战略制造后盾。
您的动力总成或底盘悬置项目是否正面临高频隔振优化、模态耦合规避，或是样件疲劳寿命亟待提升的工程挑战？
提前暴露并解决设计隐患是高效开发的关键。江西光益具备扎实的CAE与NVH联合研发能力，欢迎随时将您的系统要求、载荷谱或3D数模发送给我们。我们将凭借丰富的实战数据库与快速反应机制，为您提供专业、可靠且具备竞争优势的悬置系统定制方案！
