新能源车副车架衬套为什么不能直接沿用燃油车方案 | 江西光益

商用新能源底盘Tier 1系统工程师在把燃油平台的副车架衬套平移到纯电架构时，常爆发出橡胶早期撕裂、结合面异常腐化剥脱以及座舱内电驱高频啸叫啸声直扰等严峻客诉。为什么传统燃油车验证成熟的结构方案在纯电动底盘上会迅速触碰疲劳与隔音红线？

纯电平台增重30%以上且电机具备零转速高瞬态扭矩，其高频啸叫会导致普通混炼胶动刚度激增至刚性传导，配合铝合金底架电化学腐蚀会加速瓦解结构。必须采用低滞后 S/N 混炼胶、400T 高压密闭注塑与缩径残余压应力工艺来完成解耦与增寿。

电动底盘的NVH不仅是结构流变学的数学证明，更是生产终端对于材料界面物理特性和模塑深层交联的极限考验。创办于1998年的江西光益减震系统有限公司，依托创始人超过40年处于行业领军位的橡胶减震开发积淀，持有SGS权威认证的IATF 16949及ISO 14001管理资质，具备千万级年产能。江西光益拥有超过200台高端智能制造设备、大批400T以上大型液压注射成型模组，依托自有的 S/N 与 E/N 橡胶数据库与多重交变加载试验台，长年深入协助汽车OEM与全球尖端底盘Tier 1攻克电动平台下的复杂高应力与声桥难题。

为什么燃油车副车架衬套在纯电动平台会过早撕裂失效？整车增重与瞬态峰值扭矩冲击的力学差异

很多行业 Tier 1 习惯把在燃油平台上表现稳定的衬套平移给纯电（EV/BEV）车型使用，却在首轮破坏性路试里引发偏下沿撕断或大转向中心崩离。到底是什么底盘力学边界的变动诱发了这次结构性塌陷？

纯电动车由于承载底置大容量电池包导致自重剧烈飙升，带来Z向静载持续下超压；与此同时，轮边电机能够从零转速瞬间爆发全负载反扭矩，把不可逾越的 X/Y 向强横剪应变强制灌入套件。

多向动力扭切极限张量与高应力应变失效（FMA）

将普通内燃机（ICE）的副车架承托系统复制到电动底盘时，由于质量中心位置与驱动力的发力时间差完全改变，产生强烈的微观力学排斥：

1. 数十吨级动态重坠冲击叠加静态荷载侵陷：常规纯电动整车加上整组大质能电池包后，相比常规燃油车车重直接爆升 25%~40%。这导致原本用来托起燃油副车架的连接衬套在 Z 向上每天必须承受数以百千牛计的恒久压载；且车辆在经过大凹坑和落阶时，这个基底动载下砸力会急猛成倍倍增，把下方垫底橡胶强压逾越聚合物本身能够承载的几何压缩临界。造成孔壁局域应力激飙，直接拉塌分子交联网络并诱发出不可复原的永久屈服扁缩。
2. 零转速突变峰扭引起的抗拉包络线击穿：传统的内燃机转速拉升极度线性且经多重齿轮缓冲，而高压同步电机能不需过载便自0转速瞬间轰发出100%极限扭矩输出！配合大反向动能回冲，这股剧烈的正反扭力直达同主支撑连接副底车架端。这不仅是施加一个普通上翻应力，而是在很短周期内对衬套连续发起极长角度、大能量的水平交替猛烈错切和偏轴扭拉！如果采用那些老旧以单向硬撑 Z 荷载而配制超密质硬的碳黑配方，胶层会因为缺乏充沛快速的流变延展性，导致撕扯应变无法滑移，在极短里程之内把外缘快速裂开深槽。

如何有效隔断电机高频啸叫与路面路噪？1000Hz以上高频频段动静刚度比（Kd/Ks）的流变学解耦

在一些看似优秀的纯电动平台车厢里，常常会出现刺耳持续如高压钻心般的电动机自旋高音波啸叫，同时常伴着强力传入底板的高频共鸣颤震。为何燃油车的优良隔振衬套在面对电驱车段就失去了隔音自净力？

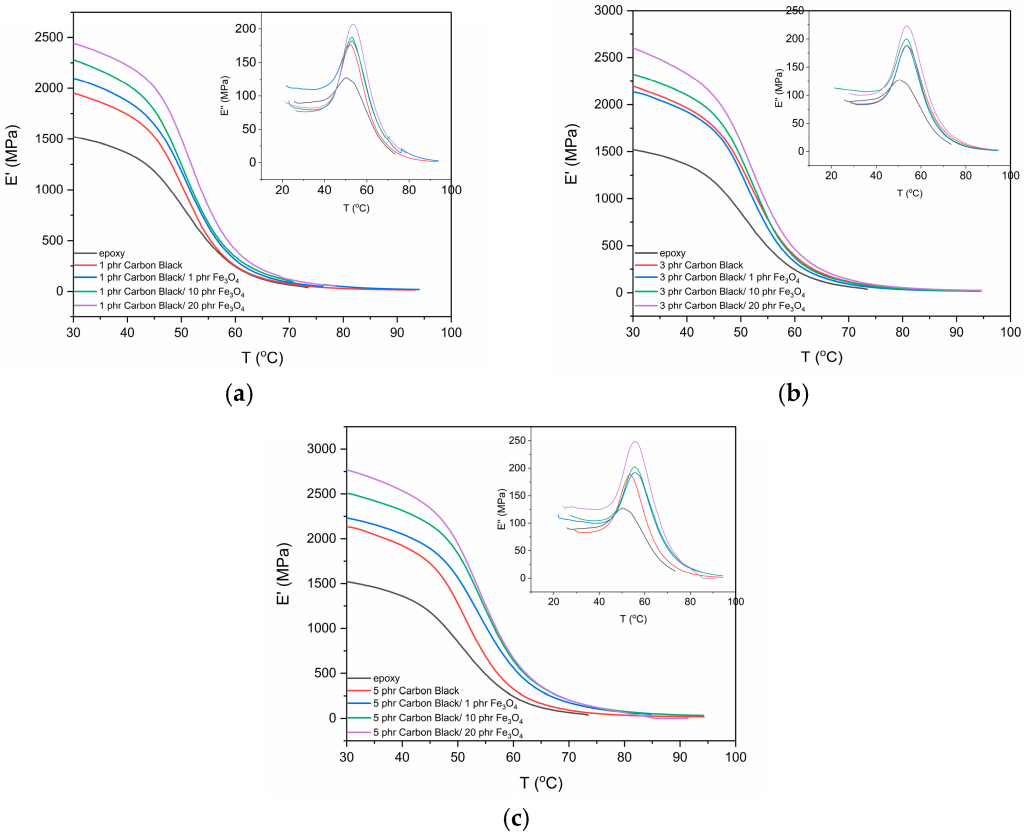

普通常规混炼胶在高频动压下发生分子链“动态硬化”，致使高频段的动静刚度比大幅跳往 1.8 以上退变成刚性声学铁桥；只有通过专用低滞后纳米填料把中高频区段 Kd/Ks 控制至 1.25 以下。

动刚度高频硬化阻闭（Dynamic Stiffening）与微观流变学耗散

在移除了内燃机的掩盖声音后，纯电平台上那些不具备解耦优化的高频次底盘共振频率全部暴露在座舱内部，成为无法忽视的声学杀手：

1. 高频声桥共振传递与硬化极值现象：同步电动机的定转子交变电磁自旋基波与多阶调谐能够直接把振动带推进 1000Hz 至 10kHz 及以上的高频宽域 中。常规混炼配料中的普通大颗粒无机碳黑在高压变频下，高分子的链段位移与回转速度来不及追赶上极快高阶振力方向的变化（发生典型的动态应变固化现象）。即便材料低速测试显得柔嫩，在遭受这一极高次微振幅持续敲打下，其实质模量会突然硬化至极限高值。整个橡胶环直接丧失减衰属性，化身成一座无阻隔硬刚性机械桥架，将高频强音直接贯通传抵至汽车白车身底架。
2. 纳米零阻抗填料微分散体系解耦工程：江西光益技术组调阅了厂内长期建立积累的庞大 S/N（应力-寿命）与 E/N（应变-寿命）橡胶配方数据库，专为国际高端电驱底盘量身设计定调减振胶。我们在基础胶料里创新使用纳米改性气相白炭黑与长链硅烷偶联改性技术，有效拉小了在不同温度带下分子的内摩擦热滞正切阻值。确保该配方在接收超声微振冲击的严苛工况时依旧保存有弹流顺向伸缩特征，把高载高频在 1000Hz 下的动静刚度比例（Kd/Ks）死死限制控制在于 1.22 ~ 1.28 的绝佳平缓走势间，从根本源头阻断超高波音传进入座舱的途径。

如何解决纯电全铝副车架与衬套接触处的电化学腐蚀？防腐绝缘复合涂层与绝缘表面处理工程

很多专注于纯电平台的底盘总成项目，为追求长续航极致减轻重量而全部改用压铸铝质或轻量化高强合金打造副车架。为什么普通衬套一经嵌入底架开孔后，在冰雪泥泞路面才跑完一个冬天，连接管壁会像发面般爆鼓胀裂？

极低电位的铝金属遇到外管钢铁在污水酸碱导通下被直接触发不可逆电偶腐蚀（Galvanic Corrosion），必须基于机械自动化抛丸、厚积绝缘底层（Primer）与覆盖面层闭合组建阻绝对流。

异质原电池电位阻隔与全自动表面无孔涂装层

由于底盘常年被抛散的高渗透工业除雪盐水、高导电水坑洗刷，加之高压电驱极可能发生的少量接地杂散微静电干扰，普通连接套将深嵌绝境：

1. 原电池解离鼓包剥断及深层氧化：轻质铝合金（Aluminum Alloy）的自发标准电极电荷远比无缝套圈钢管低极多。当异质材料发生直面接触又受到带有酸碱导电荷污水和含盐融雪融雪化水冲洗后，两者的交界被自动搭成了电势极差极强的“微型原电池电化学腐蚀发生池”。大量的电荷在此高强交换，导致在金属相连边缘生成密实丰厚向外爆发隆鼓的氢氧化金属晶态化复合物。这些不受控快速生长变大的晶体犹如无数细微尖头，由金属与底胶结合线向内往外把胶层硬生生撬撑扒开，造成极为可怕的高速脱胶，以及中心层无缘由的大深断向内裂痕。
2. 多层全自动静电绝缘防渗封闭隔离网络：为从源头上切断这座微原电池导流桥，江西光益彻底淘汰易发生不均缺陷的手工手艺与低廉冷涂方式。部件钢制管芯全量在全封闭纯自动化线运用多轴机械手臂直接执行定向高精喷沙打磨清理，精固锁住能使材料最大化微结的纳米粗糙带指标（Ra 与 Rz 晶极粗糙极差全部在受控高低带内）。随即无断续移送至封闭化全自动化成涂膜工位完成底层封闭磷化氧化，再利用高精度测厚感应技术无误喷覆极性绝缘抗渗底基层（Primer Layer）与耐高酸强碱密封粘覆底面覆层（Cover Layer）。赋予该钢铁基础表层密闭极化、极高绝缘电容比的原子护甲，即便在高密度盐水和极高温差高渗透中浸淋，也保持绝不透层、零腐蚀。

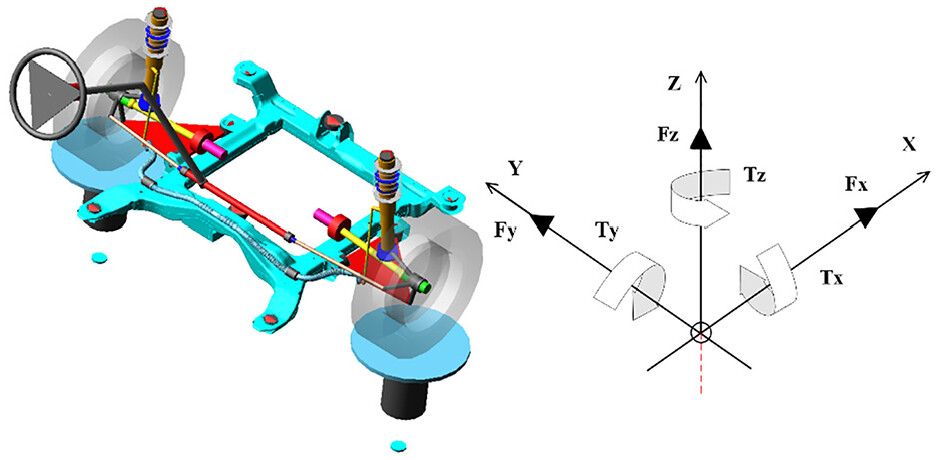

纯电底盘副车架衬套如何实现三向刚度精确控制？X/Y/Z轴异性刚度设计与非线性有限元（CAE）协同

针对底盘不同受力朝向必须做精良取舍的电动化底盘而言，为什么有些副车架衬套如果做到垂直支撑不软，横向转动和过减速带震动就会变硬如砖？要想让它各显身手，关键的技术突破在哪里？

这是因为底盘副车架在三维系统不同朝向上承受的是互斥应力要求，必须调用非线性有限元 CAE 仿真，在厚实橡胶胶体内构建不对称导向中空开槽腔，从而实现多维刚度彻底流变学解耦。

弹性非线性解耦拓扑（Anisotropic Stiffness）与大载重中空结构

要能够承抗超重新能源车又必须不把轮胎滚动不平路面刺刺杂震直传人耳，优秀的悬架底层绝不是一整个均向同性死块：

1. Z轴高阶极限托定、Y向扎实超强侧支、X向长行程极度让位：针对具有巨大电池和超长轴距的底盘，我们要求副车架上套三个轴心刚度具备精准特化差离。在上下 Z 轴偏向必须要具备极高强且随压加固的平展支撑弹性刚性，去抵挡高自重和跳坑砸坠把组件硬性顶穿撞机；在车轴横轴 Y 轴，则需保存扎实稳定极强的刚度极限控制力，确保电动汽车在极其狂烈并线或变变道时四轮定位与悬置绝无任何摇曳摆晃；而反观代表正车头开进和退后路向的 X 轴方向，却一定要开创性地设成软化而且有大延伸偏位空间的耗压弹性带，让橡胶把轮胎冲上碎石坎阶时送入的持续纵面粗波吸纳殆尽。
2. 非线性有限元 CAE 三向空洞结构联合攻关开发：江西光益常年携手国内外知名汽车大牌（OEM）与底盘 Tier 1 系统提供商开展高阶前期联创定制。研发团队调用积攒丰厚且久经多轮试验修正打磨出来的物理弹性本体本构方程及 S/N 疲劳数据池，运用深度非线性 CAE 工具对于厚重实心件实施三轴受力模态微调。我们能够在中心胶环内部非对称切出极其科学的“导应力开槽中空缝及流变泄压孔穴结构（Void & Slot Topology）”。这使得在一颗套筒上面就达成了垂向下扎不可压死、侧面推压牢靠如柱以及正反大过坎柔长吸波处理的“三度空间完全解耦控制”，为整车厂提供兼顾舒适与操稳的顶尖产品。

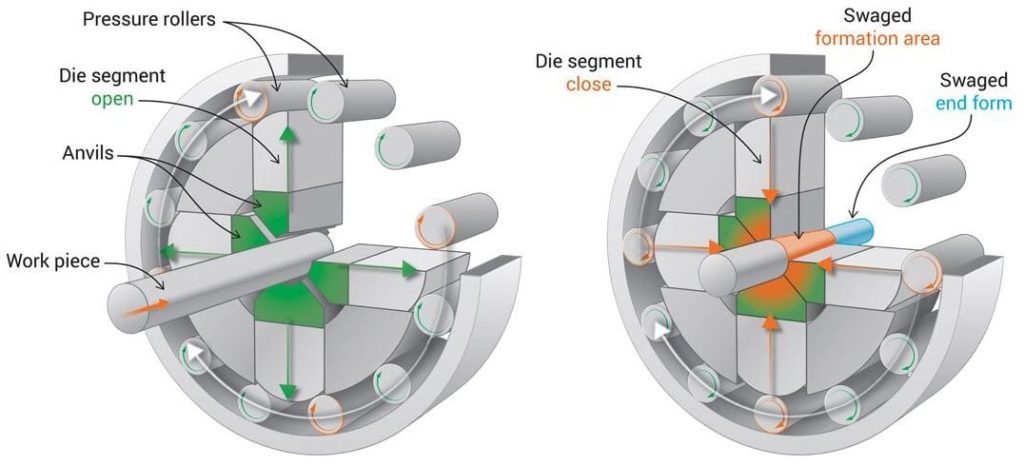

为什么要对EV重载大厚度衬套施加冷作缩径（Swaging）？向心压缩预应力如何颠覆硫化残余拉应力

即使有了完美的三维非线性设计和绝伦胶料配方，为什么在大批量上车运行中，当这些纯电长重型底盘在满负荷急转扭打下，部分部件表面仍容易被拉偏处往内撕拉出深长的开口？怎么依靠机械冷加工来锁闭这一拉伸红线？

依靠在硫化模件脱离大机器后实施高精密的“冷作缩径（Swaging）”工段，能够在厚大胶环内部深厚锁扎 25%~30% 的恒定压缩残余应力，最终把所有可能诱解链条的拉拉伸红区全盘反转为良性受压保护域。

Swaging 缩压残余压应力技术（Compressive Residual Stress）与 50% 寿命越升

由于大自重和轮边大瞬力把扭角推往了极致边界，通常的平面热压硫化手段根本没有给零部件留下任何冗余应对撕拽的本底安全区：

1. 天然不耐受持续受拉张裂与大摆角的天然宿命：根据天然橡胶高分子交联聚合物晶格化学和流变特性，它是一种极为强硬且能够长期坚持承受极高额超重无断次下压形变的不死介质；但同时其内质结构却对所有长距离长时间连续持续着的“向外扯动拉张变形”极为忌惮（一旦长期处在不断被大力向周边拉伸强拉下，链段会极其迅速氧化开解发生表面极性断链裂痕并扩大）。如果没有任何后道处理加工保障，当底盘面临大跳动拉伸大角度变位大转折的猛力干涉一瞬间，处于应变另一边橡胶即没有屏障直接迈入危险可怕的拉裂张力损伤极值界带内。
2. Swaging 伺服全向冷径向缩紧锻造创造绝对耐力墙：为给客户提供永远不必担心异常过坎崩裂断扣的高可靠副件，江西光益把其长期精通应用的工厂绝活——“冷缩径（Swaging）”向心紧打控制工艺 推向产线。只要重装大件由工厂线上的 400T以上大型精密高强注射成模设备群 中出模脱套，即刻由精工机器手转送推入重型自动全闭径向紧固压缩压机中。液压巨力带动多组高硬模面，以超精微调的几微米差级将大件厚外合金金属管身全面朝圆心处挤致紧小。
3. 消除向外拉扯应变的本质改造机制：这次无损冷态机械强行收缩小紧等于是直接把里面的致密纯胶环硬性压缩打牢，从而朝整块巨厚大核心聚合物中“永远不可逆地牢牢封印了”大尺度强比达 25% ~ 30% 左右极其丰沛的向内恒定残余压应力墙！这就让整台整备电动汽车由于极端越沟或者全驱超大峰载大扭将衬套一边疯狂大幅向外拽扯开大延伸时，这些所有的拉长应力也一定要去优先“彻底冲抵和化平去”此部分已经在出厂之日深层锁压在其体内的这重超强抗压本底力场！其彻底截止使任何外向撕强拉伸无法把胶内链去直接伸展到能促使发生小开豁断线的超拉极限带。由底盘多年全候实跑和无数严测结果确凿证实，经历此 Swaging 加工收细的重装套件，其实际耐久使用寿命同比一般老传统模合件猛然跃升 约 50% 左右。加上全面利用 MES 生产全能智能化平台 实行毫秒级数读并互锁全量压力跟收紧公差，建立起面向千万级产能的坚韧屏障。

主机厂与Tier 1如何建立EV专用底盘件的严苛DVP闭环？从宽频动刚度筛选到多自由度路谱疲劳实测

面对纯电全底盘长生命周期以及智能网联长时小转向和持续大负压的考验，为什么不可再单纯拿老式的燃油车简陋正弦波或单一往复小频振去验货发车？高级底盘供应商与原厂设计工程师该如何建立完整的高标准的现代 DVP 系统？

应要求提供覆盖 -40℃ 至 +80℃ 极限温区的 400Hz 宽频动刚比测试、真实全向复合大变路谱驱动的三通道疲劳极限破坏验测，以及用高吨拉力设备保证试样必须拥有“100%纯主核胶层拉破坏”之底线要求。

EV 平台高阶全向多维耐久破坏 DVP 矩阵与 100% 橡胶断点判准

得益于过去四十多年来潜心精打的一体化自研软硬件验证中心平台与高端测控底牌，江西光益可以为客户一站提供领先全产业的新能源特化试验验证闭环：

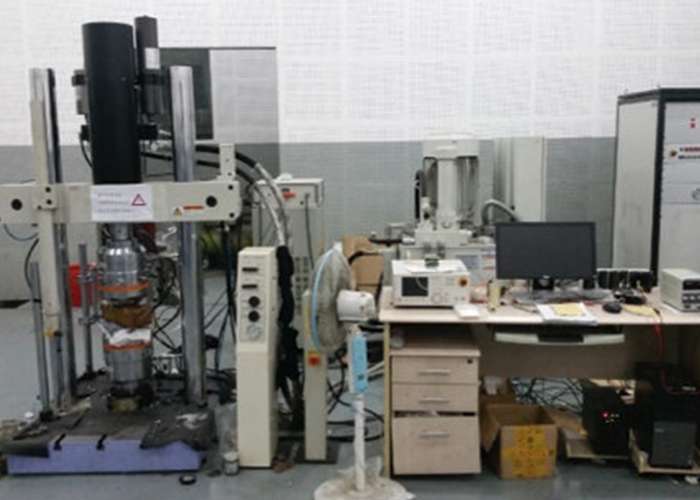

1. 全高频全温域 400Hz 动静变比测控解析：针对彻底排除那些一接触冷温就硬如大石、一遇电机高频超波振就共震啸啸啸的落后配配料，我们在先期开发和批量质检上全部推向精密的高阶 400Hz高频动态性能测试机。不仅能于标准室温下验证动强刚性，更支持将试验大件装配进具备从超地表零下极限冰温 -40℃ 直抵酷暑极热 80℃ 变带的多阶温变自适应试间内！工程师不断由频率中扫测不同激振力对样件损耗正切变比与真实工作温度段动静刚度比值（Kd/Ks）的所有变温表现细节。绝对把容易产生音频共鸣传振风险降到零微极界点上。
2. 三通道真实高负载长偏转复合疲劳测试：绝不仅仅凭借单一切向上下一推来粗概推测耐久。我们对于承抗多几吨高电池重量加持同时面临高频峰值大力来回反反转扯的新能源主要关键构件，绝无保留运用极其强劲动力源推动的 三通道全自动疲劳测试台架 开展极严洗破。把主机制造方从真实各种路障大坑路段采集收录的非线性全向多谱重荷真采路讯输入主台；长时间无断地给受压样件不断施予数十多吨级垂沉极度强冲击压溃、水平长程横切重侧拉扯、和转差角能够极限翻高的大位偏向双旋大振力破坏！唯有通过高达千万数量次数的超常长频全交错摧砸其主构件依旧毫无胶裂脱散痕、不消溶软松的件，方得到签字定品批量入列量产名录。
3. 严苛的 100% 主纯橡胶实体拉断极规：为了守口如瓶地把容易产生脱开隐患漏进市场的缺件完全清零，检测班在研发测试（DVP）与平时批量生产日常的重度抽检中，频繁将其送到厂内重精密的 10KN、100KN、200KN 电子拉力测压中心机台 实施超重磅拉脱压挤破拆试验。真正合规达质能够配套全球高质纯电动车的配件，绝对不仅在于能顶住不可思议的大强推力拔切没有位离松脱；其终极不可动摇且唯一的生死验证红线在于：当它们由外力超极施压撕至最终完全解体坏离时，被强行彻底拉拆裂碎断裂开的分开层断切面上，必须唯一且纯粹地展现为 “100% 绝对纯纯粹粹是核心极厚且大实的坚实软纯胶橡胶体在正中本身深处直接从中心撕碎或者拉断拉扯开了”！如果那段撕口切断截面上流淌或者暴露出有千万分之一寸极微没有沾满黑厚胶黏底的金属钢面漏底或者涂膜滑脱现象，整个产班设计一票否决全部整批清零完全报废！这也是江西光益减震之所以能成为海内外尖端车厂坚定信任底牌的底牌保证。

结论：携手江西光益，打破新能源纯电平台底盘衬套开裂早损的行业瓶颈

面对纯电动汽车平台上因电池组巨幅自重荷载、永磁电机一毫秒内高爆发瞬态扭矩冲击、1000Hz–3000Hz 尖厉电磁声啸以及全铝合金轻质底架腐蚀带来的最极端的力学、化学及声学多维度交叉挑战，结论极为明确：任何直接照搬、简单翻抄传统燃油车辆用常规炭黑胶料与一维简易套管加工设计手段的做法，在新能源时代毫无生存之地。其下场只能导致大量产品一经交付装车便爆发大范围开裂脱皮、高速硬化声振恶劣发散甚至底边结合剥蚀早报的灾难事故。

若您所在整车企业或是 Tier 1 车桥总成集成开发工程团队当前正面临最新纯电动车架构副车架核心定位大衬套、控制臂连接点胶件或者高频机架悬置件开发使用中频频遭遇早期高应变断缝开胶、高频下声感僵死硬裂或是在铝套和内管处总有长期漏底锈烂发生，欢迎将其待搭载车底架构的实际重静载偏向极位要求、电磁尖波响应频谱要求、高要求多向应力工况要求或是该零部件所居具体位点的 三维 3D 造型几何数模和高标自设的 DVP&R 定向台试条件大标准 直接发送交付至江西光益减震技术中心。我们凭借庞深宽广的橡胶配方本构大数据库、涵盖从低周大位切直到数千赫兹高精测准的所有高端先进多向台架考核矩阵，以及逾二百台先进精工母床所支撑起的强大千万级交付量供网，期盼与你携手共进，为世界下一代卓越的新能源底盘共同构建真正免除断损高阶高质的 NVH 顶级工程方案！
