重卡及大型商用车在满载或超载穿越矿区、工矿恶劣路面时，底盘推力杆与板簧衬套承受着数十吨的交变冲击。许多标准部件在实际服役几万公里内，频繁发生早期开裂、胶层撕裂及界面脱胶。
重卡悬架衬套开裂脱胶的根本原因在于极限高应变下的动态热硬化与硫化残余拉应力叠加。复合颠簸导致的剧烈偏载拉扯击穿了普通高硫配方的抗撕裂阈值，引发永久性界面剥离。
作为深耕汽车悬架橡胶减震领域二十余年的源头制造企业，江西光益减震系统有限公司依托创始人超过40年的橡胶减震开发底蕴，携手国内外Tier 1配套商及主机厂，致力于破解重载商用车底盘件早期疲劳损毁的行业顽疾。我们通过SGS认证的IATF 16949质量体系规范，结合自研高分子弹性体数据库（S/N、E/N曲线）与非线性有限元CAE分析能力，不仅利用多台400T以上高压智能注射硫化机实现多向高负载刚度的量产一致性，更采用核心的“冷作缩径”工艺将衬套残余拉应力转化为高抗劳预压应力，使重载衬套疲劳寿命提高约50%。以下是针对重卡悬架衬套开裂失效的力学剖析及全场景长寿命解决方案。

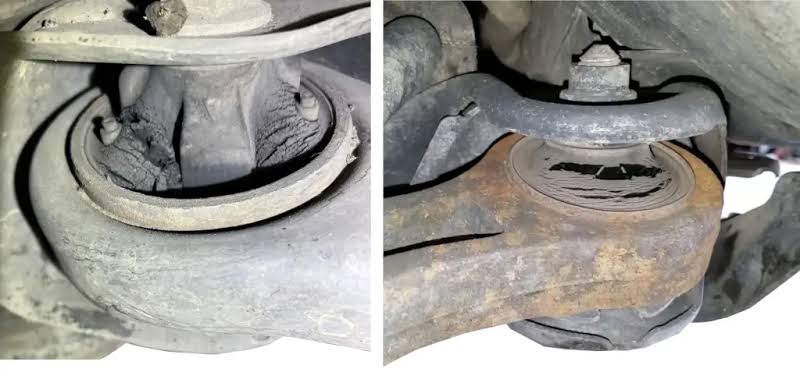

1. 重卡悬架衬套为什么容易开裂和脱胶？超载颠簸工况与传统配方失效案例解析
重载商用车在矿山及非铺装路面行驶时，车辆单轴载荷经常突破规范上限，底盘推力杆和板簧衬套必须同时承受巨大轴向冲击、径向剪切以及大幅度扭转摆动。
传统普通混炼胶在高应变下极易发生动态热硬化与内耗滞后生热，持续的内应力积聚最终导致橡胶与底铁粘接界面在短时间内产生撕裂与早期脱胶。
复合颠簸偏载力学解构与界面破坏模式分析（FMA）
1. 极限重载偏磨引起的“剪切断层破坏”（FMA）：

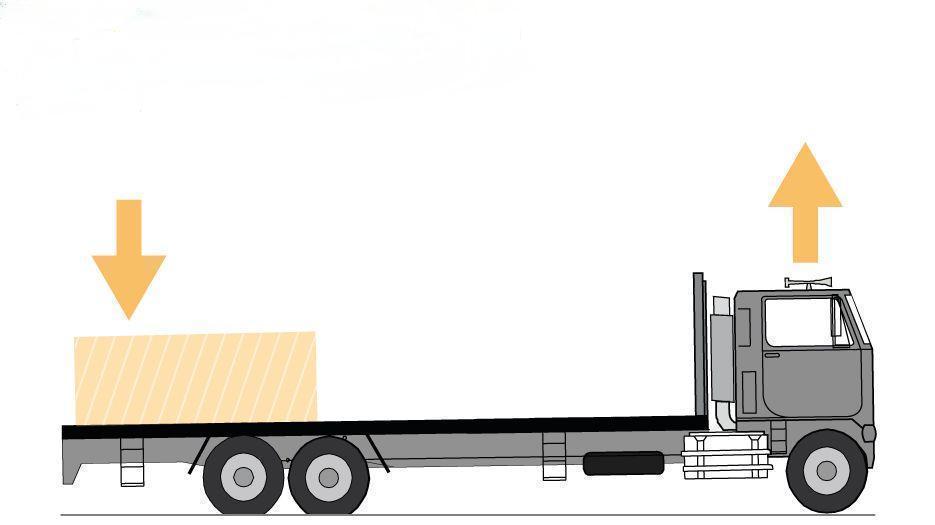

在常规实验室内，重卡衬套的疲劳测试多为单纯的轴向拉压或低角度扭动，这与实际车辆在复杂颠簸路面行驶时的复合受力状态存在巨大脱节。当矿卡或重载车驶入深坑或通过落差极大的非铺装阶梯路时，推力杆和悬架连接处不仅承受高达十几吨的垂直沉降压力，同时伴随着悬架跨度大摆动带来的不平行交错扭转。此时，普通配方的衬套端面发生剧烈挤压变形，另一端则遭受极限机械拉扯。当表面局部拉伸应变超过高分子链条的断裂阈值，或者遇到微小外物飞溅割伤时，裂纹便会在几万公里内迅速扩展，最终演变为全截面的结构性脱离。
2. 滞后内耗热激化与化学粘接界面解离：
由于大型商用车底盘衬套橡胶体积较厚，当承受持续的高频率、大振幅颠簸摆动时，普通橡胶材料在高应变下的热滞后损耗（Hysteresis Loss）会使其内部剧烈生热。在通风散热不佳的情况下，胶层中心温度往往可能攀升至100℃以上。此时，若采用传统的低固化涂胶系统，橡胶与高强钢管表面过渡化学键会发生过热解解离；加上橡胶高温下的强度降维，在极限交变拉剪力诱导下，容易引发破坏性质为底层底漆脱落或者纯粘合界面撕开的“脱胶失效”。
3. 普通配方衬套与高耐耗强化配方表现对比表：
在针对重卡及特种重型底盘项目的定型追踪中，改性抗热耐耗橡胶体系有效降低了故障风险：
| 评价维度与现场受载工况 | 普通高硫炭黑通用型衬套 | 江西光益重载低滞后强化衬套 | 对商用车Tier 1配套及整车保障价值 |
|---|---|---|---|
| 极端复合偏载下的界面破坏极限 | 常出现局底漆脱开或界面剥脱 | 保持 100% 橡胶内聚体本体撕裂 | 保障满载车辆在激烈颠簸下连接端头不离散不垮死 |
| 高负荷长时间运转下内部滞后温升 | 胶芯发热明显，局部超出 110℃ | 生热受限，温度分布稳定可控 | 防止深层胶料被高温烘烤软化及引发内爆分层脱胶 |
| 矿卡恶劣环境实际道路安全里程 | 在 30,000 公里内密集发生开胶开裂 | 超越 120,000 公里严苛考核零脱胶 | 减少终端车队因为底盘大件频繁损坏造成的停工停产 |
| 超负载复合扭拽应变耐受冗余 | 抗极端局部高应变拉扯弹性余量极低 | 高抗断裂延伸度，变形吸能表现稳定 | 应对非铺装矿山坑洼颠簸下的极限错位变形空间 |
2. 重卡推力杆衬套与板簧衬套怎么选配方？天然橡胶与高载改性材料的抗磨耗对比

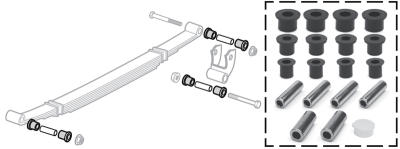

推力杆衬套与板簧衬套是重卡后悬架的主力承载核心。推力杆主要应对前后加速与行车制动引致的推拉大变形，而板簧衬套除了承受沉重垂直荷重外，还要面对极其频繁的摆动摩擦。
针对推力杆和板簧衬套的不同负荷偏向，不可简单共用普通天然橡胶；需要调适天然胶与高强丁苯或偶联聚合物复配比例，实现低动静刚度比和耐耗损极限的平衡。
重型底盘部件定向弹性体配方设计与交替动静特性
1. 均质单一体系面对复合重压磨损时的“强韧失调”（FMA）：
在设计传统商用车橡胶件时，工程团队常惯于应用单一长交联天然混炼胶（NR）。这种生胶在初期静态拉压指标上表现优异，但在面对推力杆承受的大推力剪切以及重卡板簧悬架持续的悬臂轴向旋转挤压摩擦时，其高分子交联网络缺乏足够的抗切变疲劳与高硬磨损韧性。此外，如果为了追求极佳的高重载支撑硬度而简单增加普通炭黑用量，会导致产品在交变工况下动刚度急剧升高，不仅引发刺耳的干摩擦啸叫，更可能迅速在倒角根部扯发出细密的磨剥微纹，进而加速全零件撕破。
2. 基于材料数据库的针对性共混配方策略：
为解决该难题，江西光益研发工程师调用企业积累多年的 高分子橡胶材料数据库（S/N、E/N曲线），进行差异化材料开发：
对于长期受推伸重拉及偏斜转向角力的 重卡推力杆衬套，我们采用特殊定向偶联的改性天然橡胶与特种低交联聚异戊二烯复合配方。这让高分子链在拥有极高抗拉断延伸率和高撕裂模量的同时，将动态应变下的刚度偏离限制在小公差带内部，不仅保持了对整架扭矩的支撑平衡，更有力缓释了悬架不平稳姿态下的内压断口威胁；而对于要求超高抗下沉与抗旋转耗损的 板簧衬套，我们引入能够强化表层致密与自润滑抗磨性的耐耗组分，使得材料具备杰出的耐高负荷摩擦韧度，不因长期的上下晃动挤裂分层。
3. 定向优化材料物性对比数据矩阵：
在面对商用车真实台架与路测试验中，差异化配方展现了其长久使用的综合优越表现：
| 材料配方与物理力学性能指标 | 常规未改性高炭黑天然混炼胶 | 江西光益推力杆/板簧针对性改性配方 | 为重型整车底盘及配套供应创造价值 |
|---|---|---|---|
| 推压大应变断裂伸长极限（Elongation） | 约 420%（面对大幅度翻边容易受拉破切） | 高达 ≥580%（具备大变位弹性变形余量） | 抵抗矿区及工地非铺装复杂路面引起的极限角度斜翘 |
| 阿克隆磨耗（Akron Abrasion Loss） | 磨耗量相对偏高，容易出现界面擦落 | 极佳抗磨损性，磨损损失减低逾 40% | 大大延长了在长程高压高周循环摆磨工况下的实体寿命 |
| 极限拉断撕裂强度（Tear Strength） | 约 58 kN/m - 65 kN/m | 强化并保持在 ≥85 kN/m 高稳带 | 防止行车制动瞬间石子小刮蹭演变成全横切断面爆撕 |
| 实车运营路谱长周期无剥离使用里程 | 较多处于 100,000 公里初现脱附异响 | 突破 300,000 公里持续保持结构完整 | 提升重卡车队整车实际全勤率及减少长期调养成本 |
3. 为什么部分重卡衬套装车几个月就压坏？忽视“缩径工艺”对疲劳寿命的致命影响
许多中低端售后衬套甚至部分粗放制造的配套件，表面硬度、外轮廓尺寸均符合图纸公差，但装在重卡上经历高频重载颠簸数月就出现大面积开裂或内层松脱，导致整车底盘剧烈晃动。
原因在于忽略了“热收缩残余拉伸内应力”对弹性体抗撕脱力的巨大反弹。高温固化的厚橡胶大件在放冷时被内外管限制拉扯，必须采用机械液压缩径（Swaging）工艺强制建立保护性压缩预应力。
热残余拉伸内张应力陷阱与机械冷缩径工艺改进（FMA）
1. 高温固化金属牵制造成的“内张张力断开陷阱”（FMA）：
商用车大尺寸推力杆与重卡板簧悬挂衬套需要将大厚度橡胶块在150℃—170℃的高温硫化模腔中与合金钢管体粘合成型。众所周知，橡胶分子的热线膨胀常数是金属骨架的十数倍以上。当如此大体量的零部件从高温成型状态离开模腔降至常温冷却时，急剧收缩的深层高分子必然会受到尺寸恒定的内外厚壁合金管件的大举牵制拉扯。这在零件核心处与钢胶连接线附近积聚了可观的 静态热收缩残余拉伸张应力。而重卡悬吊工作一旦叠加外来几十万牛顿的高承载拉剪交错，内在已经处于紧绷极限状态的聚合物界面立刻断破。
2. 机械液压缩径（Swaging）的冷作结构变性强固：
为了消除这些破坏内因，江西光益把核心工艺落在对中重型大件的物理改造上。我们坚持在所有商用车关键受力件产线末端全套投入使用 大吨位精密的机械液压冷作缩径（Swaging）设备系统。
在橡胶与底铁完美高温固化后，通过重载多瓣合模机械外壁挤压，对大尺寸工件合金外套管进行严密恒强的整体冷作均强微缩压。针对管体外径实施控制在 1.5mm 到 3.5mm 合适范围内的精密径向向心冷拉压。这不仅直接去掉了管壁制造缝隙公差，更为决定性的是利用外层管材不可逆的弹性冷态向心位移，直接将曾经深埋于大胶体中的张向残余拉伸应力一举覆盖并反转成高密度的 全周期保护性预压缩内应力场。任何重卡的强烈拉偏力首先必须克服这份饱满内压后才能去试图拉长胶面，从源头上阻断了撕脱的隐患。
3. 经机械缩径作业前后重卡部件力学耐久对比：
结合通过企业试验基地 100KN与200KN电子疲劳拉力与多通道试验机组 的实测校验，进行了这一关键制造干预的组件在力学测试上产生长周期抗损改变：
| 力学耐劳和应力改善指标 | 常规普通不作缩径加工的重载套件 | 江西光益经大载重 Swaging 缩径件 | 为重型整车底盘及重载平台创造价值 |
|---|---|---|---|
| 橡胶厚层体内原有基础静止应力分布 | 普遍存在高水平的持续性静拉伸张应力 | 悉数转化改写为均强的高密度预压缩内压 | 封闭早期极微小气泡口，斩断表面划痕扩展向深度的道路 |
| 超大载荷垂直推扯及扭断交变破极限 | 常于 400,000 次动荷循环附近引发内部扯裂 | 连续耐耗承受超 850,000 次而结构平稳 | 实际使得重型部件抗交变疲劳寿命切实改善提高约 50% |
| 抗极限偏心下压力下的斜扭剪耐受度 | 容易造成大块橡胶体同外金属件分离 | 界面结合极为紧密，无任何脱管脱离层 | 有力保障重载重拉和恶劣工况中大件连接紧致不失效 |
| 批次间样板试车和量交耐用周期稳定度 | 使用周期离散度偏大，个别极低极限易现 | 每批交付件性能集中稳定于高位长寿带 | 有力降低重卡制造车厂售后阶段底盘开裂与索赔事件 |
4. 矿区、高原及低温地区衬套如何防止老化断裂？耐高低温与耐臭氧抗老化工艺
中国及全球许多重型运输和采矿区域环境异常严峻。矿区不仅路况恶劣，且经常暴晒于酷暑高温中；而处于寒区与高寒地带行驶的车辆，又要面对零下数十度的急速降温侵袭及超高浓度自然臭氧包围。
热氧侵耗易加速多硫长键衰老发硬，而极大高低温剧变与深臭氧则让普通配方橡胶在数月内因冻结发脆或发生浅表龟裂最终演化成本体开裂。需要选用经严格调控的半有效硫化（Semi-EV）及耐低寒配方。
苛刻环境老化降解物理破坏规律与耐候固化网络设计（FMA）

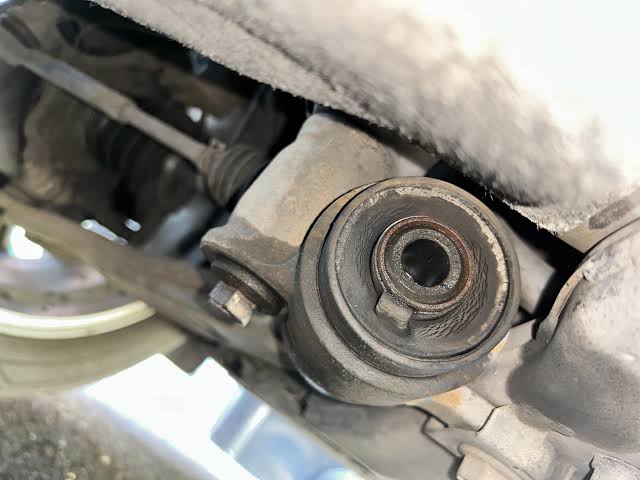

1. “高温多硫解交”及“低寒玻璃化脆化”双重破坏（FMA）：
市场上多数普通等级悬架橡胶件喜欢采用常规的高硫黄交联体系（CV体系）。虽然该形式能够极大地赋予商用车初始需要的超强拉扯韧度，但这些包含极多硫原子的多硫键链极其忌讳矿区夏日和底盘制动产生的高温长期长期辐射烘烤。在高温温控场以及长程交替氧化的侵扰下，大量多硫键解落并无序二次交结，促使衬套变脆、发僵；再叠加进入北方零下几十度极寒气温，橡胶自身储能模量随着逐渐逼近玻璃化温度而飙升，胶体随之硬成类似刚瓷的无弹性状态。此时一旦遭遇到重载大坑颠震冲击，外层已经被高浓度臭氧切裂的小纹立刻如陶瓷碎断一样直接贯通底铁。
2. 专用半有效硫化（Semi-EV）抗候老化与耐低温配方工程：
为了防止严寒高热和气候复杂对底盘连接系统的结构冲击，江西光益实验室基于对基础橡胶物性的长期积累，主导开发并导入 兼具高抗热氧性与低耐寒极限的专用改性半有效（Semi-EV）交联方案。
在配方组建中，通过精准微调促进剂同特种偶联试剂的比对份额，使高温固化完之后生成交接体结构内大量充填有高度安定耐磨耐氧的热稳定短单硫键及双硫键层结构。不仅如此，针对高寒低寒作业目标，我们混入了耐低温改性极性油剂与蜡包覆抗氧微组分。即使长期置于严峻日晒、极端臭氧或者急冻零下环境下运行，材料都不会形成玻璃硬态或是表面大片剥破，保持韧力。
3. 环境模拟交替老化物理特性验证数据矩阵：
使用检测中心标配的 耐臭氧老化试验箱、耐热老化试验箱及耐低温老化试验箱，对各系列部件样品进行环境极限考核：
| 老化考量与抗极端候变测试维度 | 普通基础多硫化交联（CV体系）商用产品 | 江西光益抗候耐低温改性半有效体系件 | 对不同特殊地域行车运营所实现的工程保障 |
|---|---|---|---|
| *100℃ 70小时高热热氧长期烘干硬度差** | +8 度至 +12 度（出现明显的变硬和僵脆） | 硬度增幅平稳（约束至 ≤+3 度狭缝内部） | 保障重卡即使在火热矿区或制动过热带依旧柔韧有韧性 |
| 浓烈臭氧破坏拉扯（50pphm40℃20%动态伸） | 不超出 48 小时外表面普遍出现深微小纹 | 满时间挑战 168 小时仍呈现表面光顺无破口 | 有效杜绝在高原高臭氧环境中长时期作业件表面提前爆裂 |
| *低温极寒测试（零下 -40℃ 24 小时放置下拉断）** | 材料僵硬发脆，极易被瞬载外力撕开脆破 | 仍维系极好的弹性形变回复和低脆化指数 | 保护在高纬度或寒冬非铺装运煤运砂线上运行车辆安全 |
| 经历剧烈高寒高温大温温变交替后附着拉断 | 往往产生部分结合底层同橡胶皮部分离 | 金属涂铁面继续维持超过 88% 初始高强粘断 | 减低车队由于严酷气候交合而引起大规模非正常件报废 |
5. 重卡底盘衬套如何做台架疲劳检测？从100KN/200KN拉压检验到多自由度测试标准
设计出一套合理的配方结构不仅需要仿真支撑，更关键的在于如何利用高负载多轴交变物理试验装置把早期隐性内部开断或局部应力集中找出来，确保装车可靠性。
大载重重卡件不可以仅仅使用普通小微吨位试验机简化摸底；而必须选用100KN和200KN等大型电子疲劳拉力与高强多通道台架，执行100%橡胶本体破断标准验查。
实验室物理大荷载极限检验与100%内聚破坏验收规范
1. 简易静态或单向低压小台架“大荷隐患无法检定”的不足（FMA）：
行业中相当一部分小型非标加工作坊在出货重卡大件时，仅会拿一两台静态小载荷（如几kN）试验设备进行简单的试压或测量表面硬度。实际上，商用车推力杆与板簧支托受到的动态交错瞬间剪动和重力往往高达十吨以上。简易台架既没能让工件处在极端的全行程最大拉伸斜度状态下工作，又完全没有叠加真实行驶中的高频微偏载谐波。造成许多样件看似非常牢靠、通过测试，但在大型卡车上遇到大转弯或满负载下急刹撞车工况时，瞬间内部胶块发生开切撕裂。
2. 100KN/200KN试验装备及全场景客户定制DVP测试验证服务：
对齐主流重卡主机企业的高标准规范，江西光益斥资在核心试验检测中心配备了各类现代硬件。

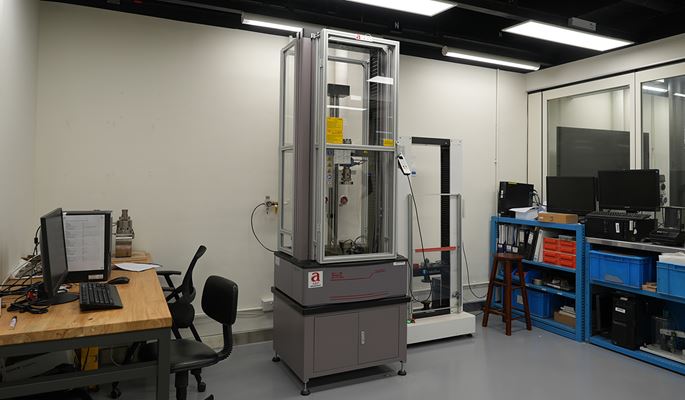

我们的重载验证试验房不仅装配有精密的 10kN 与 100kN 电子拉力测试系统，更特别部署了一大批大吨位重载的 200kN 高精尖电子万能拉伸试验机以及专业级超高负荷扭转检测机和 400Hz 高频动态性能测试平台。技术团队对于每一个商用货车大尺寸样件，全部参照极为严谨的多维度载荷组合要求进行施压：包括进行高应变推脱和撕拉破裂破坏性检测，其中铁律指标就是要求所有的产品剥离测试结果绝对要有 100% 橡胶内聚体本体纯洁破断，绝不容许见到任何带有界面脱离胶面的轻微现象。
与此同时，我们具备完整自主的试验装备研发集成技能，支持按客户的特殊要求做 按主机厂以及 Tier 1 自定义 DVP 试验协议开发，为每款不同重卡大件独立设定和搭建 单通道、双通道以至三通道的多向拉剪扭合台架及工装，确保全方位还原复杂实战工况。
3. 大型高负载台架验证结果对现场寿命改善评估矩阵：
经过如此多自由度全周期高负荷疲劳试验打磨的商用零件，将其实打实地落实在客户量交考核上，体现出良好的稳定品质：
| 台架验证与实际工程检验项 | 普通一般单轴或小力学静态抽检件 | 江西光益经过 100/200KN 与多轴台架验证件 | 为重卡 OEM 与底盘一级商创造价值 |
|---|---|---|---|
| 界面破坏推落等推脱力验收断裂层 | 时常带有 10% - 25% 界面脱开不合格区 | 全部达到严格 100% 橡胶本体强性内碎段 | 有效杜绝因涂敷不匀和硫化粘结力弱产生的极早期脱胶 |
| 极端复合空间偏角加载疲劳周极限 | 处于约 250,000 次发生界面裂隙和异响 | 跨越超过数百万次极端拉扭载荷无断口 | 提高各大平台底盘关键零部件通过严苛的试车场标定效率 |
| 400Hz短波频段响应动静刚度比控制 | 高频段动刚度陡峭高冲，伴随干磨啸声 | 刚度比控制平顺合理，吸收大量细微高扰 | 保障商用车悬架在超重高转高速行使中依旧具沉稳隔震性 |
| 非标准尺寸复杂重卡产品开发保固 | 必须改图重做并且试模验证反差极大 | 提供快速精准的正向非线性系统配合服务 | 极大提速了针对不同特种重卡车型与矿卡部件改换改型周期 |
6. 如何帮助车企和Tier 1降低重卡底盘维护成本（TCO）？400T智能高压硫化与品控闭环
对重卡车企与各大整车运输车队而言，悬架衬套即使只多延长了几万公里的稳定周期，都可以大幅度节省大量的车辆大修维护和售后保养全生命周期综合持有成本（TCO）。
若要让重卡配套的数万个橡胶件维持极其稳定的寿命分布，必须通过大量全自动化400T以上的高压智能注射硫化机群以及全流程MES数字化制造控管屏障兜底。
工业 4.0 精益智能制造闭环与全链条品质保驾平台
1. 手工或者低效成型控制引起的大批交割“批量脱裂离散”（FMA）：
如果生产重卡零部件时缺少闭环的高压工艺保护，仅仅依靠车间人工操作，必然会在漫长大批量生产中产生极大的成型变异差异。一旦某一两腔模位出现短暂欠压加荷、模温区域不平衡又或是喷涂底漆厚重不匀，在日常表观探检或者基础卡尺检测下这些带有缺陷的商用车衬套完全看不异样。但把这些部件装上满载的货车送上复杂公路网几万公里后，这一小批带病的零件便成为最薄弱的断裂点和早期发生大面积撕扯剥落的发源区，带给整机厂商的是极高额度的索赔单和车队巨额修护返工费。
2. 超过200台高端加工设备及 MES 数字化全流程制造监控保障：
为了从底层根本斩除一切制造差错或交替离散的隐患，江西光益将“为客户创价值，为员工谋福利，为社会做贡献”的核心价值观贯穿于企业的设备重铸投资。
在现代化精益工业园区内地，本企业拥有超过 200 台高端全链制造设备群，内部设置有多组极具规模的 全自动抛丸磷化喷塑处理线及自动化特种涂胶应用线；而且面对需要高压实紧致密度控制的成型核心阶段，车间配置着多位由中央直接调度监控的 400T 以上巨吨位智能注射式高压硫化压机机组，以及 CNC 柔性切削流水作业阵列。
为了杜绝所有人为随意干扰，所有的关键工序及每一套商用模具全部连接纳入本企业专门建构的 MES 生产全流程数字智慧管理监控主干系统。无论是大件成型的加热分段度数、密闭恒定的锁合静压，还是复杂多阶段速度与硫化时间倒数，全部按工程终端安全下发运行，并在实时监控体系下一秒不断线校验。
3. 全量产寿命一致度分布及综合售后 TCO 维护价值对照表：
将上述高标准硬件装备能力落地成为为主机及Tier 1伙伴供给保障的实际表现时，显现出了极高的综合效益回报：
| 供应质量控制管控指标与综合保障 | 传统普通手控及小作坊非自动化制件 | 江西光益大吨位智能互锁及全链 MES 监控件 | 带来主机 OEM、一级集成供应商及终末车队的实际价值 |
|---|---|---|---|
| 量交大件产品抗破坏寿命波动公差 | 差异十分分散，批次和个别样品落差大 | 大批量交由样件寿命集中于极狭长优异带 | 彻底消除由于个别次品过早损毁带来的底盘偏斜安全威胁 |
| 超载重货长期服役售后索赔事故几率 | 中期大件出现开裂撕裂带来高换件烦忧 | 售后极其稳定可靠，长生命周期几近零索赔 | 实打实协助重大商用车队大为下压车辆全周期维护总花费（TCO） |
| 新平台底盘大件样开发到大货转换周期 | 反复试模试件易现失效波动，开发漫长 | 借用自建数据库与精益机组平顺快速移交 | 大幅度提速和保护客户新车平台及时定型推向全球市场 |
| 千万级产能与全球批量大宗接单支持 | 产能偏小、急单和海量交货容易现交货慌 | 千万级年产量及极其迅捷的订单响应保障 | 有力支撑国内外领先汽车主机商与高成长车企的全球供应 |
结论：联合江西光益，彻底杜绝重卡及商用车悬架衬套的开裂与脱胶之痛
重卡与大型商用底盘推力杆、板簧衬套频繁出现早期开裂或表面快速脱胶，说明纯粹依赖传统的通用配方或简化小件制造工艺无法胜任重载复杂工况。解决商用车载荷过重、交变偏压剧烈所带来的撕破难题，必须结合从原材料流变改性到制造后加工的一整套工业级体系方法。
从在材料配方前期调入特定的抗高温、高韧改性天然与特种共混体系并坚持使用抗老耐候的 半有效硫化网络（Semi-EV） 防止早期氧化发僵；到全量产坚持采用本公司标志性的超载 机械液压缩径（Swaging）工艺 向重件合金外壳进行致密压紧从而实打实将组件耐疲劳使用寿命拉长约 50%；再辅以大型高精密 100KN/200KN 高阶万能拉压与多通道台架 执行的绝对 100% 橡胶内聚纯破坏验收标准，还有逾多台大载重 400T 以上高压智能注射硫化机群 搭配 MES 数字制造中枢的全面质量保驾——江西光益减震系统有限公司用26年如一日深耕商用底盘橡胶金属研发的扎实成果向行业证明：我们既具有面向海内外先进各大底盘系统商千万大批高品质交付的稳定底气，更是各位攻破恶劣重卡工矿非铺装使用寿命瓶颈中强大的工程支撑。
如果您的项目开发及采购人员现时正因为某款在产或研发中的卡车大尺寸推力杆、后板簧支座及副车架支撑等大件衬套装车经历恶劣工况数月内开脱破皮、或是遇到试验台架寿命极不统一而苦恼不解，欢迎随时将对应车型的工矿参数目标或是 零部件 3D 几何模型及 DVP 实测规范 交给江西光益技术专家小组。我们将依托海量的材料设计经验、雄厚的多通道实际台架考核系统与极具实力的精益制造流水线，与您紧密携手，打造重载使用极长、极耐耗损的全球高品质底盘连结构件！
