汽车底盘橡胶衬套定制开发需要多久？样件到PPAP周期解析 | 江西光益

在整车底盘平台与高阶悬架系统的协同开发中，Tier 1配套厂与主机厂在推进橡胶衬套定制项目时，常面临样件交期失控与后期认可验证反复延滞的困境。复杂的动静刚度比要求与极限载荷规范，往往导致衬套在实车试驾或耐久验证中出现疲劳撕裂与刚度漂移，进而拉长整个项目周期。

汽车底盘橡胶衬套的正向定制开发周期通常需经历6至10个月，核心路径涵盖CAE刚度解耦仿真、OTS快速配方调谐、DVP&R台架疲劳测试及PPAP批量认可。利用先进的流变学参数数据库与机械缩径冷作工艺，可以减少试验迭代次数并提升样件到量产的验证效率。

作为长期协同国内外高端汽车主机厂（OEM）及全球Tier 1系统集成商进行悬架减震系统联合开发的专业厂商，江西光益减震系统有限公司凭借创始人逾40年的橡胶减震开发底蕴发现，零部件交期失控往往源于开发初期的参数模棱两可与量产制造工艺断层。依托企业建立的完善橡胶材料数据库（S/N、E/N曲线）与全流程数字化监控，我们将样件至大批量的转化周期有效控制在工程预期公差 band 内，并借助重资产缩径（Swaging）工艺使控制臂衬套的扭转抗疲劳周期提升约50%。以下是将设计构思高效化为PPAP合规量产部件的系统级工程解析。

1. 底盘橡胶衬套项目启动为何容易拖慢进度？CAE刚度解耦仿真与声振粗糙度(NVH)目标锁定

悬架控制臂橡胶衬套的项目开发初期，系统集成商如果未能明确不同坐标轴向上的动静刚度分解参数，后续开发工作就会频繁陷入设计变更与配方重构的循环。早期边界条件模糊与共振频段界定不清，是导致首轮样件无法匹配底盘舒适性与操稳平衡的设计原罪。

加速项目启动阶段的技术冻结，关键在于通过CAE有限元方法对衬套的径向、轴向与扭转进行非线性刚度解耦，并在结构设计早期完成对汽车声振粗糙度（NVH）敏感频段的先期锁定。

空间受力冲突的失效模式分析（FMA）与非线性数字仿真

1. 非平衡力学设定导致的“操稳与滤震冲突”（FMA）：
底盘橡胶衬套在多连杆悬架或副车架拓扑结构中，承担着双重相互矛盾的力学约束任务。在 X 轴与 Y 轴方向，零部件需要提供适度的柔性阻尼缓冲，以吞噬细碎路面输入并在60–120 Hz中频域避免将振动能量向副车架及白车身传递。然而，在承载汽车转向与跳动干涉的 Z 轴及扭转矢量上，弹性体如果未能达到足够大的额定刚度支承，将产生明显的悬架迟滞变形（Lost Motion），直接拖垮整车的操纵响应。研发初期若缺少完善的数字解耦验证，首轮制模后的物理试验必然导致振动噪声或操控发漂的结构性冲突。

2. 引入超弹性材料本构模型的CAE非线性刚度解耦：

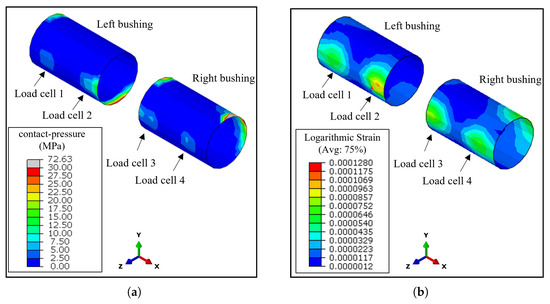

为了在前期冻结合理的图纸公差带，江西光益研发及技术团队会在接收客户 3D 几何数模的同时，将其导入有限元分析（CAE）系统。开发工程团队依据本厂材料数据库中精细匹配的 Mooney-Rivlin 与 Ogden 超弹性材料本构模型，进行高阶热-力学非线性有限元网格解耦模拟。
通过在衬套受力侧精确规划月牙形或弧面内嵌式应力流道，结合骨架局部厚度轮廓强化，实现关键坐标轴刚度独立管控。该架构使主受力侧在达到预期静态刚度（Ks）以支撑极限动态侧倾的同时，允许横向结构通过优化自由变形来压制高频动态刚度阻滞。

3. 技术冻结节点前后研发效率对照：
数字仿真环境中的针对性优化能在实际车铣成型前排查出大量几何干涉和应力集中隐患，有效规避不必要的试验循环。以下为应用该闭环体系后的技术指标对比：

2. 快速响应样件(OTS)制作需要攻克哪些技术难题？CNC柔性加工与高频动静刚度比配方调谐

在工装硬模正式成型前，项目团队需借助工控快速样件（OTS）完成装车试驾与初期底盘基础台架复核。若采用普通机械加工与现成普通基础胶种制作样件，极易产生金属切削粗糙度超差及动态高频响应偏离，形成样件通过但正式开模件复检失败的数据虚假反馈。

缩短OTS样件交期并保证其动态代表性，需通过CNC柔性加工流水线解决高精零部件快速成型难题，配合专用短松弛配方调谐，控制橡胶在高频微扰工况下的动静刚度比（Kd/Ks）。

金属骨架加工精度与弹性体黏弹性重构

1. OTS样件表面加工应力与“伪动态匹配”（FMA）：
由于工装硬模制作通常需要数周，行业普遍采用单件金属切削与实验模结合的方式产出第一批功能验证件。在此过程中，如果选用的非专机普通车床进行内管与外套加工，容易造成金属配合外表微观锥度变形和结合表面粗糙度（Ra值）不稳定。这不仅会导致后续硫化界面结合力下降，还会由于公差不平整产生附加内部摩擦。此外，如果使用通用配炼胶制备，当样件处于 100 Hz 高频小振幅交变台架时，分子内部由于缺乏快速内耗松弛路径，会立刻出现严重的动态刚度剧烈硬化现象。这使得实际测试到的高频动静刚度比远超主机厂底盘域控要求，误导NVH主观驾乘评测。

2. 柔性CNC金属精密切削与大分子配炼调谐：

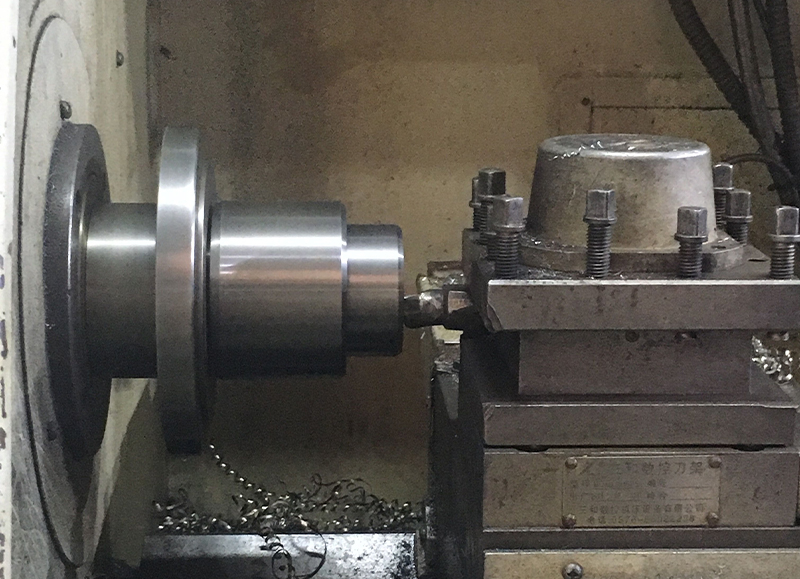

江西光益通过工厂内部配置的 高精度CNC柔性机加工生产线与全自动涂胶生产线，对OTS打样进行标准化闭环控制。数控专机针对内外管执行一体化高速精密切削与倒角磨削，确保加工件同心度及内外圆微公差符合 DVP 协议规范，随后立即送入磷化及自动底涂工位，保证界面黏合稳定性与后期一致。
在混炼胶料配炼研发上，基于研发团队庞大的橡胶材料流变数据库，配方工程师对天然橡胶主干高分子链引入特殊短松弛常数增韧剂与微小粒径超细分散体系。这种弹性体网络能够在极高频交变应力波通过瞬息间，促使高分子滑移链迅速发生微观能量内耗调谐，有效阻击储能模量随着激振频率增高而陡增的问题。

3. OTS阶段高频响应测试标准对照：
通过这种“精密机械数控加工 + 定向胶料配方改性”的组合策略，我们能在有限开发时间窗内提供性能指标高度贴近正式工装大批件的高保真试验件：

3. 产品验证测试(DVP&R)如何避免实验迭代死循环？400Hz高频频域扫频与三通道扭转疲劳考核

设计验证与产品可靠性报告（DVP&R）是决定汽车衬套最终能否定型的核心考核门槛。若零部件抗交变疲劳性能与热疲劳边界评估不完整，试样往往会在进行至几十万次多自由度耦合实验时从橡胶内部发生早期破坏撕开，使得产品验证陷入长周期的整改和重试死循环。

跨越复杂DVP&R严格规范的技术关键，在于建立涵盖极低至极高频域测试的内部先期验证体系，结合400Hz高频动特性扫频与三通道扭转疲劳加载，先于外部认证排查缺陷。

复合动态耐久损伤分析与全链条检测设备干预

1. 多通道耦合载荷下的“热应力加速脆变裂痕”（FMA）：
底盘橡胶衬套在实际装车运行中，同时承受着径向挤压载荷、长悬轴向变位和高强向心扭转交变应变。在常规单向台架耐久试验中，这些简单往复运动产生的内生热能较为有限。但在第三方 DVP&R 三通道多自由度复合动态疲劳台架上，剧烈的复合高频剪切会在橡胶内核产生极大的内部滞后热累积。如果复合交联结构缺少优异的热扩散通道与抗热氧降解抗氧包平衡，内部硫化胶在 70℃-95℃ 持续温升下容易出现断链。这就可能造成零件在完成标准设定规定寿命的 60% 左右阶段，突然发生胶肉内部的凝聚性剪切撕裂。

2. 引入半有效交联体系与400Hz高阶频域量测：
为保证零部件能在苛刻要求下通过全流程 DVP&R 协议，江西光益在材料交联设计中全面导入 半有效硫化（Semi-EV）抗老化配方体系。该方案提升了耐热稳定的单/双硫键比重，从而增加了体系的热氧化裂解阈值，有效缓解长时间往复形变带来的内耗发热软化。

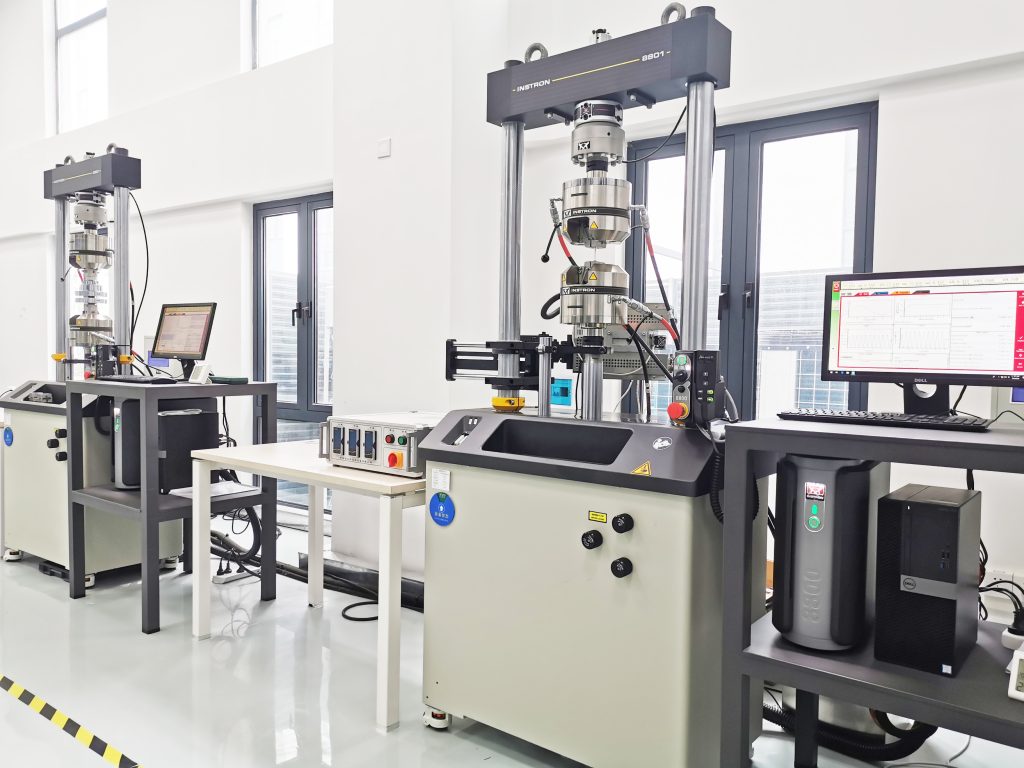

在产品出厂复验前，试验中心依托公司完备的检测网络，调动高精度 400Hz 高频动态性能测试机 展开系统化动刚度扫频及损耗角正切（Tan δ）测试，全面监测产品在高频正弦脉冲激励下的疲劳热漂移趋势；并在配套的 三通道疲劳测试平台 与 耐热、耐低温老化试验箱 中，实行多自由度极度应力场耦合疲劳加载，保障前期研发件寿命验证的完备度。

3. 室内加速寿命验证台架实测比对：
基于系统内部预演考核，能够确保发送至 Tier 1 客户及专业第三方检测中心执行的 DVP&R 样件具备高通过率：

4. 从试模到大批量生产为什么容易出现耐久一致性断崖？重资产液压缩径(Swaging)工艺与热残余拉应力控制

项目开发中后阶段常发生一类工程现象：使用小规模工装试制的衬套能够顺利通过寿命台架测试，但在正式向批量模具生产爬坡后，零部件的产品疲劳极限却发生离散和剧烈断崖下跌。这类现象的原因在于大批量脱模和冷却过程中，产品内部因收缩不一致产生了无法控制的热残余拉应力。

杜绝产品从打样到批量生产过程中的疲劳极限变差，不仅需要依赖优化的橡胶配方，更需借助高精度高压机械液压缩径（Swaging）工艺，将潜在的拉应力隐患反转为具有抗疲劳作用的预压应力。

热收缩缺陷机理与百万级周期疲劳对比

1. 冷却收缩失配引发的“静态热残余拉扯”（FMA）：
橡胶和钢体/铝合金等金属骨架在高温环境成型和随后冷却至常温的过程中，橡胶分子的自然体积膨胀与收缩膨胀率大幅高出金属构件。当衬套完成高温硫化自注模孔被推出时，外围硬性固定的金属套管不可避免地阻止了高分子链在横向及轴向上的自然回缩。零部件在平放未受外载的状态下，其胶层本体与界面中段即已潜藏有不可忽略的“热残余静态拉伸应力”。随着大规模流水线装配到位并承受行车扭转摆动，外界动态输入应力将与内部既有拉应力叠加，导致疲劳裂纹以更快的速度产生和扩展。

2. 核心专有技术：机械冷作液压缩径工艺（Swaging）：
江西光益坚持将重资产高压 机械缩径技术（Swaging） 作为底盘安全控制衬套的关键制造工序。所有标准化衬套在经由硫化脱模到位且充分放冷至自然平衡温度后，均会被自动传动送往高精度液压缩径专机工位。
由精加工多向对开扇形冲头对包覆衬套钢壳的外圆周施加对称高向心压力，使金属性外管发生 1.5mm 至 3.0mm 的受控径向压缩形变。这一永久冷作收敛加工迫使内部受约束的橡胶以均匀的高密度向圆心聚集挤紧，通过物理手段将残存的热残余拉扯应力转化为高强度的 均一抗疲劳预压缩应力。因为弹性体本身拥有绝佳的耐压且对拉伸敏感的力学特性，这种工艺从底层改变了结构耐久的抗变形极限。

3. 抗扭转反拖疲劳与量产一致性测试：
这一预压冷作改善在试验台架及出厂检控数据中表现明显。通过试验中心的 单通道及双通道扭转测试平台 考核，我们对缩径前后大批量抽验的件组进行了反拉高角扭力寿命平行验证：

5. 跨国PPAP批量交付怎样做到稳定无异常？400T高压智能硫化云端互锁与200KN破坏拉力检视

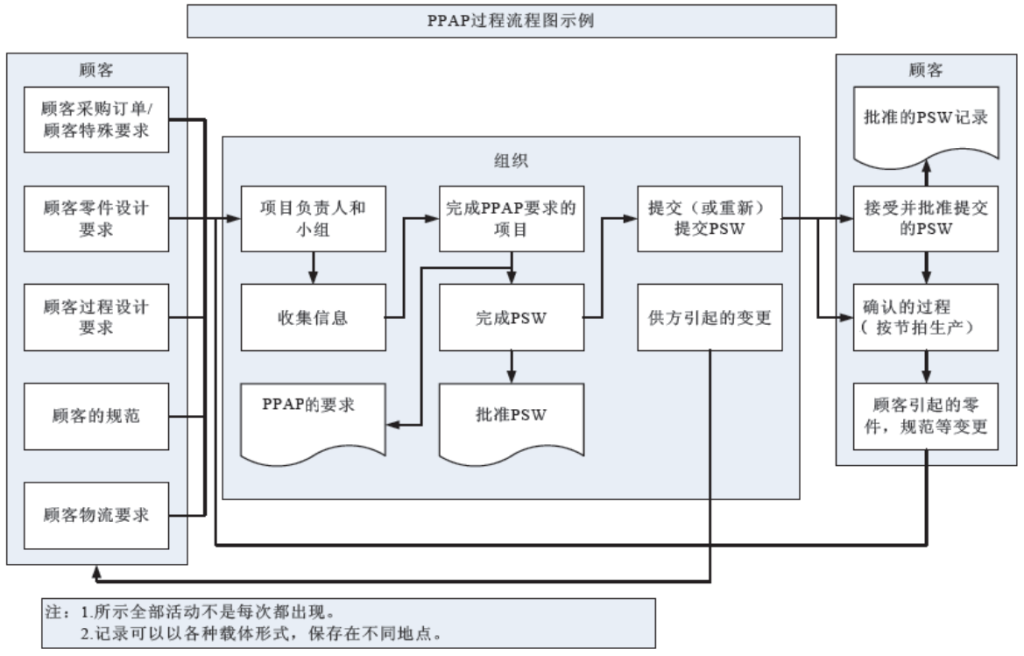

能够通过全套 DVP&R 只代表样件满足性能设计门槛，而生产件批准程序（PPAP）的成功签署才是汽车零部件向整车生产线大批量合规交付的真正开端。微小的工艺波动都有可能导致动刚度发生离散，最终诱发售后抱怨并造成批次质量警报。

为了确保向全球主机厂和Tier 1供应商交付数百万只质量稳定可靠的产品，关键在于通过400T以上高压智能硫化机组的MES闭环系统管理流程，结合大吨位破坏测试，减少对人工作业的依赖。

数字闭环互锁架构与严格全生命质量把控

1. 制造工序变差引起的“底盘参数漂移”（FMA）：
在大规向量产阶段，如果常规车间依赖人工经验干预操作，例如提早几秒开模造成微幅欠硫，或是注射设备供压波动引起胶料分布存在局部疏密不均，仅凭几何尺寸或表面硬度量测往往无法察觉深层异常。然而，一旦这种动刚度离散的次品件被批量装备到整车底盘悬架上，其在运行数千公里之后由于微观结晶不均匀会导致橡胶刚度发生偏离。这直接影响整车悬臂两侧受力平衡一致度，并引发售后保修风险（Warranty Claims）。

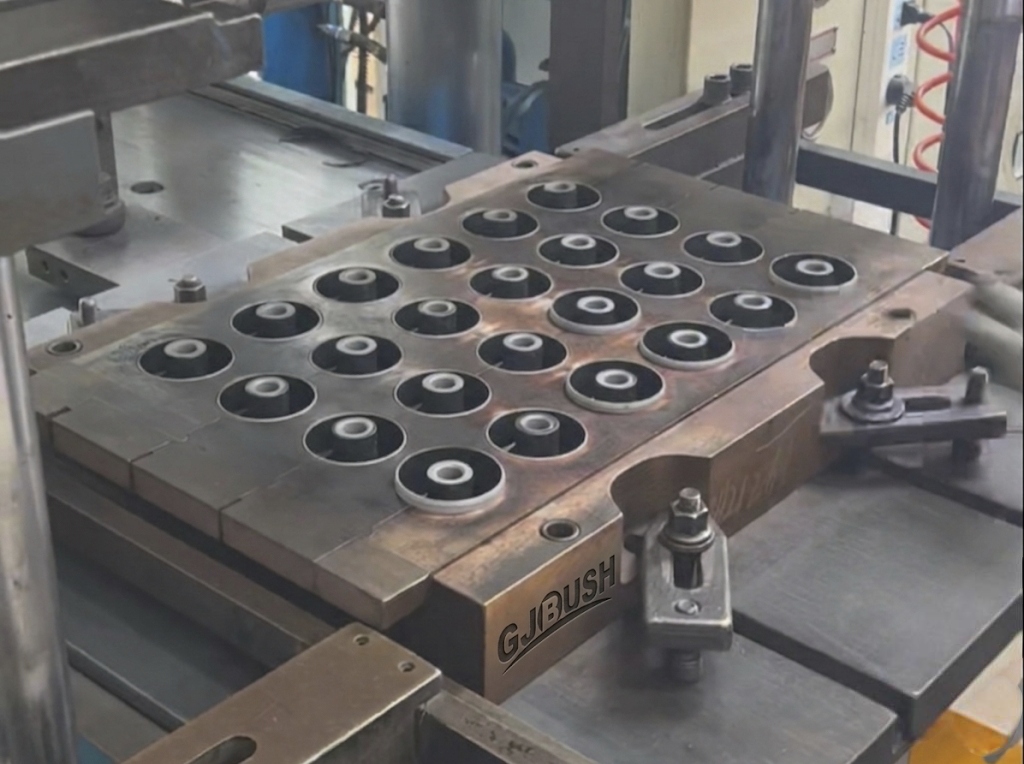

2. 400T智能高压硫化机组与MES数字制造闭环：
在江西光益高标准化生产制造基地，为了把控批量生产质量，我们坚持采用全联锁智能生产硬件矩阵。厂内配备有数十套先进的 400T 以上高精度注射式智能硫化设备以及全自动涂胶生产线，并与全自动数控柔性加工线共同接入中央 MES（制造执行管理闭环系统）。
在关键衬套产品排单上线时，对应的流道控温及阶段升温周期曲线、注压载荷数值及恒压停留时长等工艺参数全部由工程服务端下达至生产机台，并以只读锁控运行。现场工程师与操作人员并无权限修改预置设定。如果监测器探知生产参数偏离既定工艺公差，该机台便立刻进入自动锁停和警报闭环状态，严防批次变差品流入后续生产线。

3. 200KN大吨位拉断检验与全项目批量闭环管理：
为了验证交付产品橡胶至金属界面的永久键合强度，企业品质控制规范要求对每个出库量产批次执行例行检验考核。品质工程师在实验室中调用 200KN 电子高精拉伸破坏测试系统，对抽样工件执行大压力脱出破坏及高载荷扭向剥离检验，并依照国际汽车规范审核试件破坏断裂带必须是 100% 橡胶凝聚本体破坏，绝不允许结合面出现弱键剥落。
所有破坏性拉断强力数据、硫变仪指标及硬度检测值均直接由 MES 设备记录，并且打上对应批次追溯数据流标识。从配方改性试验到高压缩径机械强化，再到大吨位破坏品质抽检，这套系统化的管控链条构筑起稳健合规的 PPAP 交货闭环体系。

结论：携手江西光益，用系统化定制研发底气守护全生命底盘品质

底盘橡胶衬套及控制臂隔离件的正向定制研发，是一项融合材料流变学、动力学有限元仿真与精密制造工艺的系统化工程。一款高端悬架产品能否按期从概念图纸推进至大批量 PPAP 合规交付，不但考察厂商面对高频激振工况时的配方解析水平，也高度依赖能够防范残余应力损伤和工艺偏差的智能化量产环境。

从在立项之初应用非线性 CAE 进行径向、轴向与扭转的动静刚度三维解耦，到基于短松弛黏弹性配料让产品在 400Hz 高频下的动静刚度比（Kd/Ks）稳定收敛在要求公差内；从依靠半有效硫化（Semi-EV）抗老化胶料配合多自由度复合试验完成对复杂环境载荷的耐受支持，到全自动投产 高精度机械冷作液压缩径工艺（Swaging） 将抗扭转交变使用寿命大幅提高约 50%；配合全工厂多台 400T 智能注射式高压硫化设备集群 和由 MES 数据平台把控的工厂品控体系——江西光益减震系统有限公司用26年的制造底蕴验证了：我们不仅是合格的高阶底盘件制造生产厂商，更是能为主机厂与 Tier 1 系统工程师加速新品落地、降低开发试错风险的全流程技术协同基地。

如果您正处于全新乘用车或智能化新能源平台的悬架底盘项目前期，在样件定制开发、高频路噪异响消杀以及多向轴承动刚度解耦开发流程中面临复杂的交付与可靠性要求，欢迎直接将您的 DVP&R 标准需求以及 3D 悬架结合几何数模 提交至江西光益技术研发中心。我们将依靠庞大的流变参数经验库、精准完善的实验检测条件与稳健成熟的智造工艺闭环，协助您共同打造面向全球先进供应链汽车底层平台的橡胶减震系统。
