为了兼顾极致的侧倾支撑与直行舒适性，越来越多高端乘用车型开始标配主动横向稳定杆（ARC）。然而，这套电控系统在打破被动悬架调校上限的同时，也为底盘 NVH 工程师带来了意想不到的研发噩梦——随着电控防倾杆执行器的标配接入，实车路试中不仅频繁遭遇低频电机共振轰鸣，更在紧急转向过弯时伴随着极度刺耳的‘咔嗒’结构异响。

主动横向稳定杆（ARC）在切断路面冲击的同时，其执行电机也成为了全新的振动源。要解决ARC系统的NVH异响，不能仅靠优化电控算法，必须通过底盘橡胶衬套的三向刚度解耦、极端的动静刚度比（Kd/Ks）匹配以及大吨位缩径工艺，来化解瞬态机电冲击。

近年来，江西光益减震系统有限公司在配合多家全球头部Tier-1进行ARC底盘电控系统联合开发时发现，最顶级的姿态控制算法，往往死在最基础的物理执行件上。我们曾通过定向的流变学调校与重资产物理工艺，成功帮助某豪华SUV将ARC稳定杆衬套的台架寿命提升至100万次，并彻底解决了电机共振。以下是针对这一前沿技术的硬核拆解。

1. 主动横向稳定杆NVH异响的物理根源：从被动扭杆到ARC电机的瞬态机电冲击

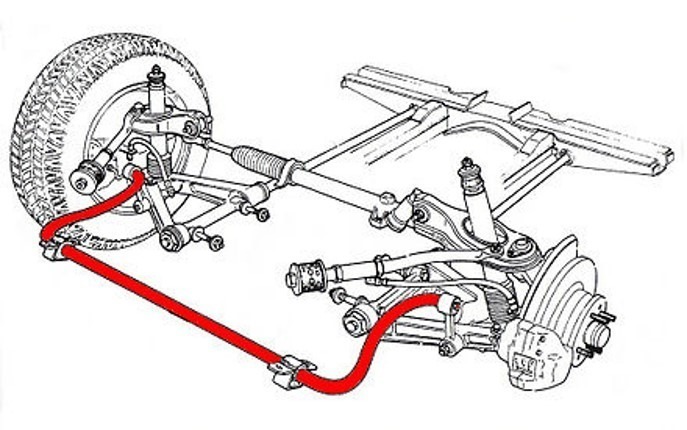

传统被动横向稳定杆是一根纯机械的弹性扭杆，它的NVH特性相对可控。但主动横向稳定杆（ARC）将防倾杆从中间断开，并串联了一个包含驱动电机与高传动比减速机构的执行器。这种物理结构的突变，是引发全新NVH问题的原罪。

ARC系统的每一次介入，都伴随着电机瞬间爆发的峰值扭矩。这种高频、高能量的机电冲击波会沿着左右摇臂直接传递到稳定杆衬套上。如果衬套缺乏针对性的高频动态退让设计，高频应力波就会毫无衰减地击穿副车架，引发压迫耳膜的车厢内异响。

瞬态机电激振的 FMA 故障模式与频域捕捉

1. 阶跃扭矩引发的“敲击效应”（FMA）：
当车辆处于直线行驶进入瞬态转向（如紧急变道或麋鹿测试）时，ARC控制单元基于侧向加速度传感器信号，指令电机在几十毫秒内输出高达上千牛·米的反向扭矩。由于减速齿轮的啮合间隙以及电机电磁场的瞬间建立，这股阶跃扭矩在物理层面并非完美平滑的曲线，而是伴随着 100Hz 甚至更高频率的微观高能激振波。传统标定的实心橡胶衬套在面对这种微观的高频撞击时，会发生严重的“动态硬化（Dynamic Stiffening）”，瞬间变成一块刚性铁疙瘩，将机电撞击声直接放大为底盘的“咔嗒”异响。

2. 400Hz 动态频域测试与物理拦截：
在江西光益的NVH实验室，我们绝不依据静态图纸来评判ARC衬套的合格率。针对这种特定的机电冲击，我们会将衬套夹持在厂内配置的 400Hz 高频动态弹性体测试台上，模拟电机启动瞬间的方波激励。
测试结果表明，常规开口衬套在 80-120Hz 频段的动刚度会飙升至静态刚度的 1.8 倍以上。为此，我们对橡胶配方进行了微观网络重构，引入了具备极短松弛时间的特殊长链支化生胶，强制压低了高频激振下的储能模量。

3. 频域优化与实车路试数据对比：
要彻底消除电机方波扭矩引发的“敲击效应”，核心目标在于让橡胶衬套在 100Hz 左右的高频激振下不发生严重的“动态刚度硬化”，从而有效阻断应力波向副车架透射。

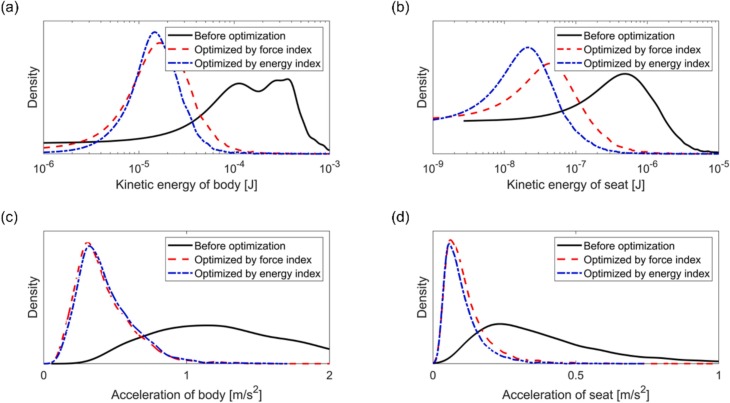

在台架测试与整车实测中，针对常规开口衬套与江西光益为 ARC 系统调校的定制衬套，我们对比了其核心动力学指标与实车 NVH 表现：

2. 解决主动横向稳定杆NVH异响：ARC执行电机低频共振的三向刚度解耦设计

除了瞬态的冲击，ARC电机本身就是一个巨大的质量块和持续的振动源。在复杂的路况下，为了维持车身水平，电机可能会处于持续的微调工作状态，其自身的电磁噪音与齿轮啮合噪音，极易引发整车的低频共振。

要彻底解决主动横向稳定杆由电机引发的持续性共振，必须依赖深度的 CAE 热-结构耦合仿真。通过在虚拟环境中重塑开口衬套的内部流道，实现径向、轴向与扭转方向的 3D 三向刚度完美解耦。

旋转偏载与数字孪生排雷实战

1. 电机偏心质量带来的多维振动死穴：

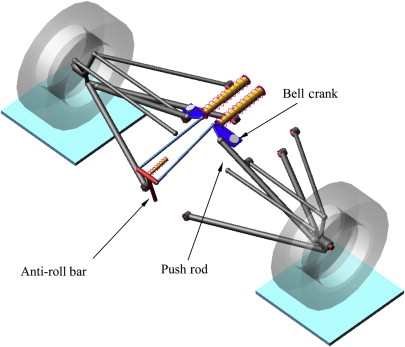

传统的被动稳定杆主要承受的是扭转应力。但在ARC系统中，中央执行电机（重达十几公斤）悬挂在防倾杆中间。当车辆在颠簸路面行驶时，这个巨大的偏心质量块会随着悬架的跳动产生强烈的上下（Z轴）甩动和前后（X轴）晃动。同时，电机运转还会产生扭转（Y轴）方向的高频微震。如果依然采用各向刚度均衡的传统圆柱衬套，根本无法同时约束这三个方向的复杂载荷，最终导致电机像钟摆一样在车底乱撞。

2. CAE 拓扑优化与刚度非线性解耦：
为了精准抑制这种共振，江西光益的 CAE 工程团队将客户的 ARC 系统总成 3D 数模导入超算工作站，执行非线性大变形与谐响应解算。
我们在虚拟模型中，对支撑这套系统的稳定杆衬套进行了复杂的结构挖空与月牙形流道设计。通过千万次的网格迭代，确保该衬套在承受 Z 轴（电机自重与上下跳动）时，表现出极强的非线性支撑刚度以防止触底干涉；而在承受 X/Y 轴的高频电机运转微震时，特定流道保持开放状态，提供极致柔软的线性缓冲。

3. 热-结构耦合防脱胶验证：
ARC 电机在连续工作时会产生高温，热辐射会加速周边橡胶的软化。在 CAE 热-结构耦合仿真中，我们不仅模拟了常温刚度，更叠加了 100℃ 的热场边界条件。通过微调骨架厚度与导热路径，确保橡胶体在高温工况下的局部应力不超过其疲劳屈服点。这一系列基于数字孪生的前置排雷，为后续的台架测试一次性通过奠定了坚实的物理基础。

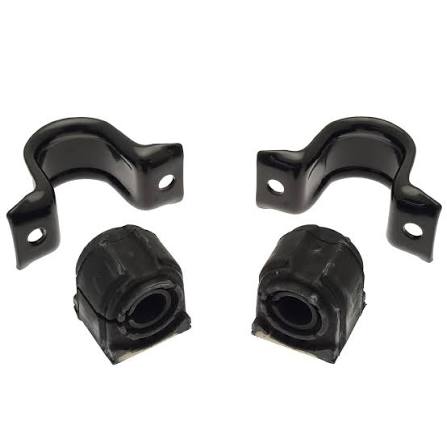

3. 稳定杆开口衬套动静刚度比(Kd/Ks)匹配：直线行驶与瞬态转向的阻尼博弈

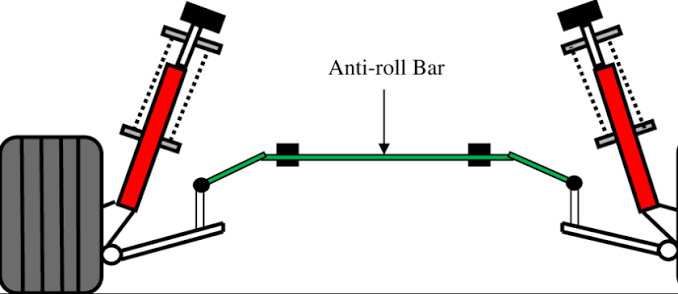

ARC系统最核心的卖点，就是能够在直线行驶时断开左右连接（提升舒适性），在转弯时迅速锁死（提升操控性）。这种近乎矛盾的工况切换，对稳定杆开口衬套提出了极其分裂的性能要求。

要在“断开”与“锁死”之间无缝切换，稳定杆开口衬套必须突破传统材料的物理极值。通过精准匹配超低动静刚度比（Kd/Ks），既能在直线行驶时吸收细碎路噪，又能在极限过弯时提供坚如磐石的侧倾支撑。

流变学配方重构与双重工况的物理兼顾

1. 直线与转弯的撕裂性需求（FMA）：
当车辆直线行驶、ARC系统断开时，左右车轮独立跳动。此时如果衬套的动刚度（Kd）过高，路面的粗糙震动会沿着稳定杆传导至副车架，破坏豪华车应有的静谧感。而当车辆高速过弯、ARC电机瞬间锁死时，衬套需要承受巨大的侧倾扭力，如果其静态支撑刚度（Ks）偏软，就会导致横向稳定杆产生位移虚位，电机的抗侧倾扭矩被橡胶自身的形变“吃掉”，导致车身依然会发生明显的侧倾，让智能算法沦为笑柄。

2. 半有效硫化体系（Semi-EV）的介入：
为了打破这种“要舒适没操控，要操控太生硬”的零和博弈，江西光益的材料实验室启用了最高规格的流变学干预。我们没有简单地调整炭黑比例，而是直接重构了橡胶大分子的交联网络。
通过引入特殊的“半有效硫化体系”，我们在配方中生成了极佳比例的“单硫键”与“多硫键”。单硫键赋予了材料极短的松弛时间，使其在直线行驶遭遇高频微幅振动时（高频 Kd），分子链能快速滑移耗散能量；而多硫键则像无数根强韧的弹簧，确保在电机锁死、承受大扭矩宏观变形时（低频 Ks），提供极高的抗拉断强度和强悍的支撑力。

3. 极值调校数据闭环：
在台架实测中，这款专为 ARC 系统调校的开口衬套，将其在 100Hz 的动静刚度比（Kd/Ks）死死压制在了 1.25 以内（传统衬套多在 1.5-1.8 之间）。这意味着它在应对细碎路噪时极度柔软，但在应对极限侧倾时又极其刚韧，完美匹配了电控防倾杆两极分化的控制逻辑。

4. ARC电控防倾杆极限扭矩导致悬置撕裂？大吨位缩径(Swaging)工艺转化残余应力

在搭载了双腔空悬与 ARC 系统的重型高端 SUV 上，由于车身自重巨大，电机在极限状态下输出的反扭矩是极其恐怖的。大量基于传统工艺生产的稳定杆支撑悬置，在抗侧倾疲劳台架上往往撑不到 30 万次，就发生了致命的橡胶深层撕裂。

对抗 ARC 系统的极限瞬态扭矩与重型车身的大轴荷，不能仅靠修改橡胶倒角。必须在制造环节引入大吨位缩径（Swaging）这一重资产物理工艺，暴力将硫化产生的致命热残余拉应力逆转为预压缩应力。

瞬态撕裂陷阱与物理防御重塑

1. 大扭矩与残余拉应力的致命叠加（FMA）：
带金属外骨架的底盘悬置在硫化脱模冷却后，由于橡胶受到刚性金属的束缚无法自然收缩，其内部会积蓄庞大的“静态热残余拉应力”。
当 ARC 电机在满载高速过弯时突然发力锁死，悬置不仅要承受巨大的径向压迫，更要承受极其暴力的轴向与扭转剪切力。这股外部的极限瞬态载荷，与内部潜伏的热残余拉应力发生同向叠加。内外夹击之下，瞬间击穿了聚合物网络的疲劳极限，导致微观裂纹急速向外扩张，最终发生不可逆的结构撕裂。

2. 核心技术壁垒：重资产液压缩径介入：
为了降伏这种物理缺陷，江西光益强制在 ARC 悬置的工艺流程中植入了 大吨位液压缩径（Swaging）技术。
在产品下线完全冷却后，我们利用多通道液压机床配合高精度八瓣模具，对金属外管施加恐怖的向心挤压，将其外径暴力缩小 1.5mm 至 3.0mm。这种不可逆的金属塑性形变，迫使内部的橡胶介质产生强烈的体积预压缩。这一过程瞬间中和了所有致病的残余拉应力，并将其彻底反转为极度有益的 抗疲劳预压缩应力。因为橡胶天然抗压而不抗拉，这等同于在物理基因上给悬置穿上了防弹衣。

3. 百万次极限扭转疲劳验证：
在配合某一线 Tier-1 的 ARC 项目攻坚中，未经过缩径处理的原厂件在 35 万次循环时即发生内管剥离。而导入了江西光益 Swaging 缩径工艺的样件，在同样施加了极端的径向偏载与高频大扭矩的反拖台架上，强势贯穿了 1,200,000 次 循环测试，剖开横截面无任何暗伤，彻底终结了 ARC 悬置的寿命焦虑。

5. 汽车底盘减震件PPAP量产一致性：靠400T智能硫化互锁锁死高端车型行驶质感

一套顶级的 ARC 系统算法开发耗资巨大，但它的最终体验，完全建立在底层四个小小的橡胶衬套之上。如果在千万级的 PPAP 大批量生产中，因为微小的制程变差导致衬套动刚度漂移，前期所有的软硬件联合标定都将化为乌有，甚至引发大规模索赔。

捍卫高端车型的行驶质感，必须解决人工作业的随意性。依靠直连 MES 系统的 400T 智能高压硫化机组实施参数云端死锁，并执行雷打不动的 200KN 破坏测试，是跨越量产一致性断崖的唯一解法。

工业 4.0 体系下的制程死锁与质量捍卫

1. 微观变差对电控算法的致命反噬：
在量产过程中，如果操作工为了赶产量私自缩短几十秒的硫化保压时间，或者模具温控老化导致局部失温，橡胶内部就会产生隐蔽的“欠硫”反应。这种产品常温下测量尺寸与硬度完全合格，但一旦装车，其动静刚度会在几十次剧烈驾驶后发生非线性断崖式衰减。底层硬件参数的突变，会彻底打乱 ARC 电控单元设定的 PID 补偿算法，导致车辆不仅无法防侧倾，反而会产生不可预知的底盘摇摆。

2. 400T 硫化云端互锁，切断人工作弊：
在江西光益，我们将千万级的一致性建立在冷冰冰的硬件互锁之上。厂区内矩阵式排布的数十台 400T 以上高压智能注射硫化机组，已经全面完成工业 4.0 改造并直连 MES 制造执行系统。
针对 ARC 专用衬套的极其严苛的硫化曲线（多段温控、注射压力与保压倒计时），全部由工程云端下发并实施密码锁定。现场作业人员无权修改任何一处参数。只要传感器侦测到实际运行参数偏离设定公差一微秒，机台即刻自动停机锁死，强制将残次品拦截在车间源头。

3. 200KN 极致破坏与二维码全景闭环：
在出货放行前，光益品控团队每日调用 200KN电子拉力机，对批次产品实施极其暴力的推脱和轴向撕裂破坏测试。
不仅要求破坏力峰值必须达标，更要求断裂面必须呈现 100% 橡胶本体撕裂，以确保应对 ARC 极端扭矩时绝不发生界面脱胶。所有极限测试数据、对应的高压硫化曲线与原材料批次，将被 MES 系统自动抓取并生成唯一二维码贴于外箱。这种不留死角的工业化防错体系，才是确保全球高端车型 ARC 系统绝对稳定发挥的终极堡垒。

结论：联合江西光益，用硬核物理制造承载ARC的顶级算法

主动横向稳定杆（ARC）作为高端车型底盘智能化的明珠，其革命性的驾控体验绝不能因为底层橡胶衬套的疲软而大打折扣。顶尖的电控算法，必须建立在无懈可击的物理硬件底座之上。从利用 CAE 三向刚度解耦消除 ARC 电机的低频共振，到通过流变学调校 Kd/Ks 比例完美匹配直线与转弯的分裂需求；从动用大吨位缩径（Swaging）工艺暴力重塑极限抗扭疲劳，到依靠 400T 智能硫化互锁构筑的 PPAP 交付闭环——江西光益减震系统有限公司用扎实的研发制造底蕴证明了，物理橡胶件不该是电控系统的软肋，而应是弥合机电鸿沟、支撑极限姿态的坚实桥梁。

面对越发极端的底盘载荷与越发挑剔的NVH标准，如果您正在进行主动稳定杆或高级电控底盘系统的开发，正因执行层面的异响、共振或寿命不足而受阻。请即刻将您的 3D 数模与 DVP 规范发送给光益工程团队。我们将以深度的台架实测数据和彻底防错的工业 4.0 制程闭环，为您交付无可挑剔的高端底盘量产方案！
