在底盘悬架的开发与路试阶段，最常引发底盘工程师、SQE与橡胶件供应商之间技术探讨的难点，莫过于控制臂衬套的早期失效。当一个设计寿命30万公里的衬套在台架上仅完成10万次循环就发生深层撕裂时，结构工程师通常会关注橡胶配方的合理性，而材料工程师则更倾向于排查底盘硬点设定是否导致了极端偏载。

控制臂衬套的寿命表现，往往不是单一维度的失效，而是“非正常结构偏载”与“材料疲劳极限”共同作用的结果。要系统性改善开裂问题，建议依靠CAE热-结构仿真优化局部应力分布，并通过科学的橡胶流变学配方与缩径（Swaging）工艺来提升材料的综合疲劳极限。

自1998年深耕底盘橡胶减震件制造以来，江西光益减震系统有限公司在配合全球Tier 1解决底盘异响与寿命衰减时，积累了丰富的实战经验。我们曾通过整合多向刚度解耦与特殊的后处理工艺，协助某新能源车型将麦弗逊前下控制臂衬套的台架疲劳寿命从20万次提升至100万次以上，不仅大幅缓解了早期开裂现象，也改善了因受力不均导致的减震器偏磨问题。以下，我们将从制造工厂的角度深度拆解这一悬架难题。

1. 控制臂衬套早期开裂原因：如何精准区分底盘偏载与橡胶材料疲劳？

当产品发生失效时，盲目修改图纸倒角或随意更换橡胶材料往往难以切中要害。如果在没有查明根本原因的情况下进行整改，不仅难以有效延长寿命，甚至可能引入新的NVH（噪声、振动与声振粗糙度）变量。

进行深入的失效模式分析（FMA）是明确优化方向的第一步。通过在宏观与微观层面解读衬套的撕裂断面、脱胶界面与硫化状况，可以有效区分结构几何干涉与纯材料疲劳的不同物理特征。

疲劳断裂面的微观分析与失效模式排查

1. 结构偏载导致的机械损伤与宏观断裂：

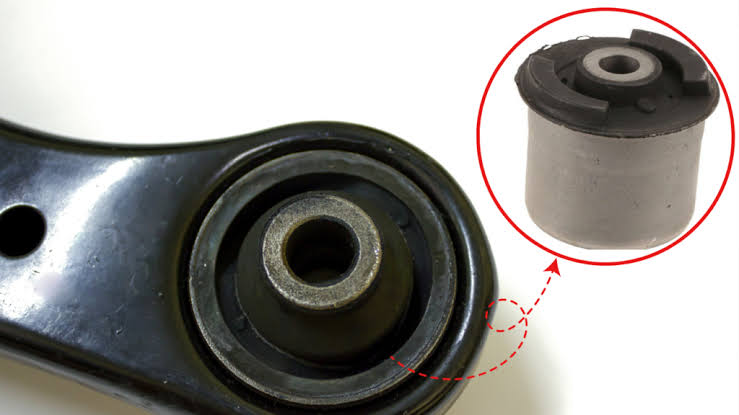

如果底盘悬架几何硬点布置受限，或者控制臂在极限工况（如满载紧急制动）下产生了超出设计预期的偏转，衬套就会承受显著的非对称应力。由结构设计偏载导致的失效特征具有一定规律：在江西光益的检测中心，这类问题通常表现为橡胶本体出现大面积、边缘粗糙的深层撕裂。裂纹多集中在受压侧的边缘倒角处，有时甚至能观察到橡胶与金属骨架发生刚性干涉所产生的挤压与摩擦痕迹。这表明外部的几何强制位移已经逼近或超过了橡胶材料的物理延伸率。

2. 材料疲劳与工艺波动导致的内部失效：
如果是橡胶材料自身的抗疲劳强度不足或硫化工艺出现波动，失效表征则截然不同。在显微镜下观察，纯粹的材料疲劳通常呈现出细微的裂纹扩展纹理。裂纹并非从外部边缘开始，而是从橡胶内部的微观缺陷（例如炭黑分散不均匀造成的局部应力集中点）向外扩展。此外，如果发现金属与橡胶结合面呈现平滑的脱落（界面脱胶 Debonding），则需要重点排查制造工厂在磷化、涂胶或硫化环节是否出现了工艺参数的偏离，这通常属于制造过程的质量异常。

2. 底盘结构非正常偏载怎么解决？CAE热-结构仿真缓解局部应力集中

在麦弗逊悬架系统中，由于连杆数量较少，单个控制臂衬套需要同时承受较大的径向冲击、轴向扭转以及侧倾力矩。如果衬套刚度匹配出现偏差，悬架的非正常偏载会沿着底盘传递，可能导致减震器活塞杆承受过大的弯曲载荷。

面对底盘结构的非正常偏载，修改整体悬架硬点的成本和周期较高。更具操作性的方案是在衬套开模前，利用 CAE 热-结构耦合仿真，通过优化内部骨架与橡胶空腔设计，实现多向刚度解耦与应力分布优化。

CAE仿真分析与悬架耐久性优化

1. 偏载导致的连环影响与减震器受力分析：
我们在实际工程中遇到过类似案例：某款SUV在耐久路试中频繁出现减震器漏油现象。经过江西光益技术团队对整车底盘动力学数据的分析，发现主要变量在于前下控制臂衬套。原供应商将衬套设计为实心圆柱结构并设定了过高的径向刚度，导致车辆在重载过弯时，衬套无法提供足够的柔性形变。无法被衬套有效缓冲的侧倾力矩传递到了减震器的活塞杆上，产生了异常的弯曲载荷，进而加剧了油封的偏磨。

2. 非线性大变形仿真与多向刚度解耦：
为了改善底盘受力状态，江西光益的 CAE 工程师根据客户提供的载荷谱，利用有限元分析（FEA）进行非线性大变形解算。

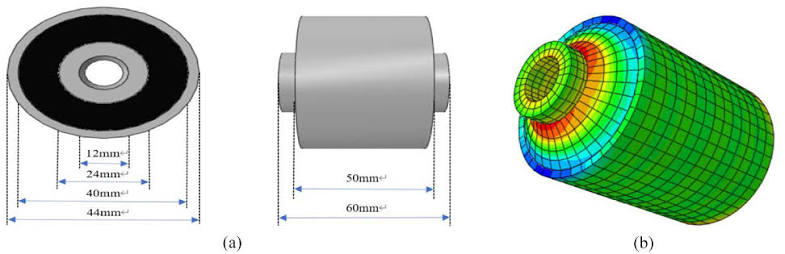

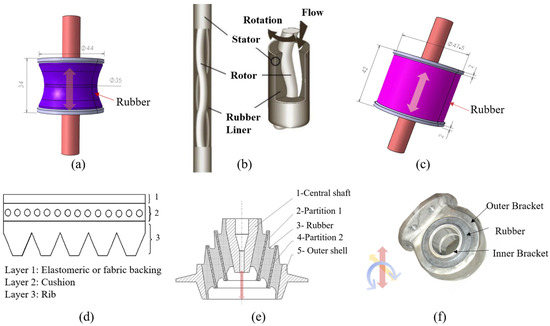

我们在模型中对实心橡胶体进行了结构重塑，设计了特定角度的流道结构。通过多次等效应力云图分析和几何迭代，使该衬套在承受 X 轴（制动方向）冲击时，保持较高的支撑刚度；而在承受 Y 轴（侧向与侧倾方向）极限偏载时，内部空腔适度闭合，橡胶表现出平滑的非线性屈服特性，以此实现受力的柔性退让。

3. 应力分布优化与耐久性验证：
这种基于仿真的多向刚度解耦设计，有效缓解了偏载带来的破坏。在重新装车测试中，优化后的衬套在承受0.8g侧向加速度工况时，最大局部应力下降了约40%。更重要的是，通过适当的柔性退让，减震器芯杆承受的异常弯曲力矩显著降低。最终，该衬套的台架寿命顺利突破一百万次，减震器漏油问题也得到大幅改善，验证了底盘系统级联调的必要性。

3. 衬套动静刚度比(Kd/Ks)优化：突破滤震与高分子材料疲劳极限的博弈

在改善了结构受力问题后，橡胶材料自身的抗疲劳能力决定了产品寿命的上限。在传统的配方设计中，为了过滤高频路噪以提升舒适性，通常需要降低衬套的动刚度（Kd）；但过度降低刚度的橡胶往往定伸应力较差，容易在长期往复受力中发生早期疲劳断裂。

要平衡舒适滤震与材料的疲劳极限，建议对橡胶配方进行针对性调整。通过选择合适的交联体系与优化炭黑分散工艺，我们在控制动静刚度比（Kd/Ks）的同时，努力保障高分子链的物理强度。

橡胶分子交联网络重构与高频动刚度控制

1. 传统配方的局限性与高频温升：
部分制造厂为了满足主机厂对低动静刚度比（如 Kd/Ks < 1.3）的要求，可能会采用单纯增加增塑剂比例的做法。这种方式在常温静态测试中可以达标，但由于高分子链之间缺乏足够的物理交联节点，一旦在台架上承受 10Hz 到 30Hz 的高频交变载荷，橡胶内部的生热会显著增加。内部温升会导致材料性能软化，在较短的测试周期内极易出现疲劳撕裂。

2. 江西光益的定制化流变学体系：
为了兼顾低频大位移的抗撕裂性能与高频微小位移的低阻尼特性，江西光益的材料实验室主张采用定制化的橡胶配方。针对控制臂衬套，我们选用结构稳定的特种天然橡胶（NR），并引入“半有效硫化体系（Semi-EV）”。
这种交联体系在硫化成型时，会生成适宜比例的多硫键与单硫键混合网络。多硫键为材料提供了较好的拉伸强度和耐疲劳性能，而单硫键则有助于材料在承受高频冲击时保持一定的柔性。此外，配合密炼工艺的升级，促进炭黑在纳米级别的均匀分散，大幅降低了微观层面的应力集中风险。

3. 动刚度与疲劳寿命测试验证：

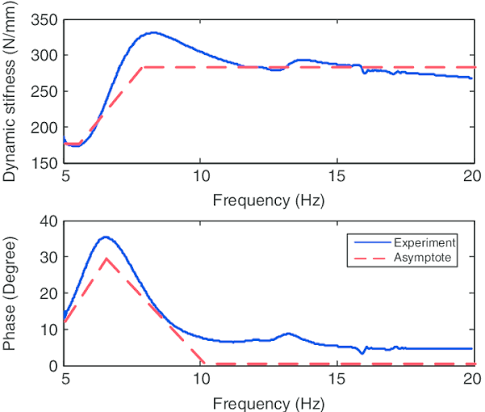

配方成型后，样件在 400Hz 高频动态测试台上进行验证。测试数据显示，在保持 3000 N/mm 静态径向刚度（Ks）以支撑操控性的前提下，该衬套在 100Hz 频段的动静刚度比成功控制在 1.28，有效提升了高频路噪的吸收能力。在后续的多通道大扭转疲劳测试中，历经 100 万次循环后，产品的残余变形量不到 3%，且未发现明显的内部微观裂纹。

4. 缩径(Swaging)工艺重塑疲劳寿命：有效转化衬套硫化热残余拉应力

即使完成了刚度解耦设计并使用了抗疲劳配方，部分大尺寸底盘悬架衬套在装车后仍可能出现寿命不如预期的情况。这是因为传统的工程计算中有时会忽略一个重要的潜在失效因素：硫化工艺后产生的“热残余拉应力”。

要缓解这一制造过程带来的应力影响，通常需要在生产中引入大吨位缩径(Swaging)工艺。通过向心挤压金属外管，将内部存在的硫化残余拉应力有效转化为有利于延长寿命的预压缩应力。

硫化残余应力的释放与疲劳极限提升

1. 热残余拉应力的产生原因：
控制臂衬套通常由内外金属钢管和中间的橡胶硫化粘接而成。在较高的模腔温度下，橡胶完成硫化反应并与金属结合。当产品脱模冷却至常温时，橡胶本会发生明显的体积收缩，但由于受到内外金属骨架的刚性约束，收缩受到限制。这导致产品在未受外部载荷的情况下，橡胶内部已经存在一定的“静态热残余拉应力”。
当车辆行驶在颠簸路面，底盘传递外部扭矩时，外部应力与内部的残余拉应力发生叠加。在两者的共同作用下，更容易触及橡胶的疲劳极限，引发深层撕裂。

2. 江西光益的大吨位液压缩径工艺：
为了释放这种残余应力，江西光益在大型底盘衬套的生产流程中标准配置了 大吨位液压缩径（Swaging）工位。
产品硫化冷却后，我们使用高压机床和高精度模具，对衬套的金属外管施加向心挤压，使其外径产生 1.5mm 到 3.0mm 的形变。这种金属的塑性形变使内部的橡胶产生一定的体积预压缩。此过程不仅有效释放了热残余拉应力，还将其转化为具备抗疲劳属性的 预压缩应力。由于橡胶材料本身具有较好的抗压特性，这一预压处理相当于为产品增加了一层耐久性防护。

3. 疲劳寿命的大幅提升：
在文章开篇提及的20万次开裂案例中，在材质与结构保持不变的前提下，仅仅通过增加光益的 Swaging 缩径工艺，样件在三通道疲劳测试平台上承受轴向偏载与径向大扭转时，顺利完成了 1,200,000 次 循环。解剖检查显示，界面形貌保持良好，验证了该后处理工艺对产品寿命的显著提升作用。

5. 汽车减震件PPAP量产防错：靠400T硫化云端互锁与破坏测试保障一致性

在研发阶段通过各项测试的样件，如果在批量生产阶段缺乏严格的管控，依然可能面临寿命波动的风险。制造过程中的微小工艺偏差，足以导致产品性能偏离设计预期，甚至影响 PPAP（生产件批准程序）的顺利交付。

要保障大批量生产的寿命一致性，应当依靠高度自动化的工业控制体系。江西光益通过直连 MES 系统的 400T 智能硫化机组实施参数管控，并执行严格的破坏测试，来稳定量产质量。

规避人为干扰与保障百万级量产一致性

1. 制造工艺偏差对性能的隐蔽影响：
量产产品出现寿命波动，往往与工艺参数未被严格执行有关。如果过度依赖人工控制硫化机，一旦保压时间不足或模具局部温度出现偏差，就可能导致橡胶内部出现“欠硫”现象。这种缺陷在出厂的常温静态尺寸和硬度检查中很难被发现，但在装车使用数万公里后，内部交联网络会加速老化，动刚度发生衰减，最终影响原有的支撑与滤震功能。

2. 400T 硫化云端管控机制：

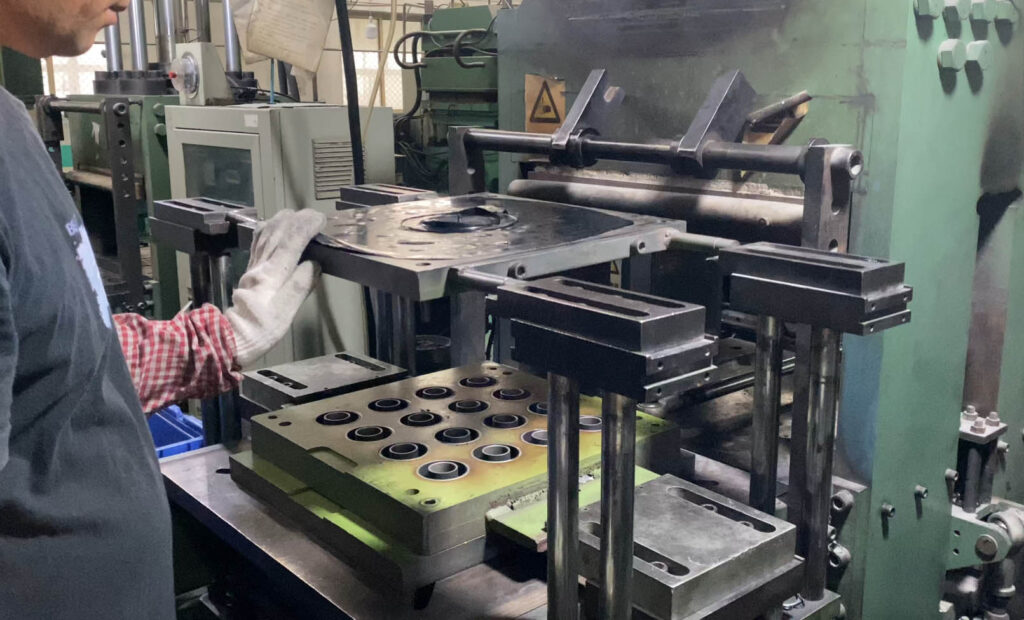

为了减少人为因素引起的工艺波动，江西光益将厂内的 400T 以上高压智能注射硫化机组 接入了数字化控制网络，并直连 MES（制造执行系统）。
在控制臂衬套的 PPAP 量产阶段，专属的硫化工艺曲线（包括温度、注射压力与保压时间）由工程团队在云端设定，并下发至设备的 PLC 进行严格锁定。现场操作人员无法随意修改这些核心参数。一旦传感器监测到模腔温度或时间偏离工艺公差，设备会自动触发警报并进入停机状态，从源头加强对不良品的拦截。

3. 极限破坏测试与数据溯源：
在出货检验环节，光益的品控团队每天都会使用 200KN 电子拉力试验机 对批次产品进行推脱和轴向撕裂等破坏性测试。
测试不仅要求峰值载荷满足客户规范，还要求破坏后的金属表面尽可能呈现高比例的橡胶本体撕裂，以防范脱胶风险。所有的拉力曲线数据、对应的硫化机参数与生产班次，均由 MES 系统自动记录，并生成专属的溯源二维码。这种严格的过程检验体系，是我们能够向全球客户稳定交付高质量底盘减震件的坚实基础。

结论：联合江西光益，以专业智造保障底盘衬套量产寿命

控制臂衬套的耐久性表现是对减震件制造工厂综合工程能力的全面检验。从产品前期的 CAE 多向刚度解耦仿真，到针对高频动态特性的流变学配方调校；从应用大吨位缩径（Swaging）工艺释放残余拉应力，到依靠 MES 云端管控和破坏测试确保 PPAP 批量一致性，江西光益减震系统有限公司通过28年的制造经验证明，可靠的产品寿命需要科学的研发手段与严格的生产纪律共同支撑。
