为什么使用衬套而不是轴承？

如果唯一的目标是顺畅的旋转，那么选择衬套而不是轴承可能会让人感觉像是一种降级。这种假设会带来设计风险。如果连接处（接头）必须吸收振动、承受冲击、应对不对中（错位），并且只能在小角度内运动，那么更好的答案通常是经过合理设计的衬套。

当连接处需要柔性约束、隔振、减震和有限的角度运动，而不是持续的高速旋转时，你应该使用衬套而不是轴承。轴承最适合低摩擦的受控旋转。而对于许多悬挂、底盘、悬置和出行工具的接头来说，NVH（噪声、振动与声振粗糙度）、耐久性和受力方向比自由旋转更重要，此时衬套是更好的选择。

我在主机厂 (OEM)、一级供应商 (Tier 1) 以及城市出行项目的讨论中经常看到这个问题。真正的决定不在于“哪个零件更好？”，而在于“在真实的载荷、真实的公差和真实的生产条件下，这个接头必须完成什么工作？”

---

我应该在什么时候使用衬套而不是轴承？

许多团队将衬套和轴承进行比较，就好像它们是具有相同用途的竞争零件一样。这种设定会导致错误。一个在CAD软件中看起来很简单的接头，在实际生产中可能会面临振动、冲击、扭转、偏置载荷和装配偏差。

当接头主要处理小角度运动、弹性变形、隔振、冲击载荷或多向载荷时，你应该使用衬套而不是轴承。¹ 当接头在受控的运行条件下需要连续旋转、精确定位和低摩擦时，你应该使用轴承。

接头的工作任务是第一位的

我通常从一个实际问题开始：这个接头是需要自由旋转，还是需要控制运动？

轴承旨在以低摩擦支撑运动。² 这在旋转轴、轮毂、皮带轮、电机以及其他以旋转为主要功能的系统中是合理的。而衬套（尤其是橡胶金属粘合衬套）则不同。它在允许受控运动的同时，抵抗不必要的位移。³

在许多汽车和轻型出行工具的应用中，接头并不会连续旋转。它只能在一个有限的角度内运动。它还承受着路面输入、制动力、侧向载荷、振动和装配应力。在这种情况下，低摩擦旋转可能并不是最优先考虑的。

一个简单的比较

设计问题	何时通常轴承更好…	何时通常衬套更好…
运动类型	零件持续旋转	零件在小角度内运动
主要目标	低摩擦和精确旋转	隔振和载荷控制
受力方向	载荷是可预测且对齐的	载荷是多向或不断变化的
不对中/错位	对中情况受控良好	需要一定的柔性/顺应性
NVH 要求	噪音传递不太关键	噪声、振动和声振粗糙度很重要
维护敏感度	润滑/密封可被管理	更倾向于使用更简单的密封弹性接头

我经常看到选择衬套的场景

我经常看到衬套被用于：

• 控制臂和悬挂连杆
• 发动机和动力总成悬置
• 副车架和底盘安装点
• 电动滑板车悬挂枢轴
• 城市出行工具的减震接头
• 防振安装系统
• 有限运动的铰链或支撑接头

这些应用很少要求接头像轮毂轴承那样旋转。它们要求接头能够过滤能量。

这个差异至关重要。轴承可能会让零件在系统需要阻力的方向上移动得过于自由。坚硬的金属接头也可能将振动直接传递到车架、车身或骑手的接触点。通过调校，衬套可以在一个方向上提供刚度，在另一个方向上提供柔顺性，并在整个振动频率范围内提供阻尼。⁴

我极力避免的选择误区

最常见的错误是把衬套当成“廉价的轴承替代品”。这种观点忽略了弹性接头的工程价值。

一个设计精良的橡胶衬套不仅仅是一个周围包着橡胶的套管。其性能取决于：

1. 橡胶混合物配方
2. 静刚度
3. 动刚度
4. 阻尼特性
5. 金属与橡胶之间的粘合强度
6. 抗疲劳性
7. 尺寸一致性
8. 在不同温度和载荷下的验证

当我审查一个新的接头概念时，我不会只问单价。我会询问运动范围、载荷路径、NVH目标、装配公差、运行环境以及预期的工作负荷（占空比）。这种方法通常会带来更安全的决策。

---

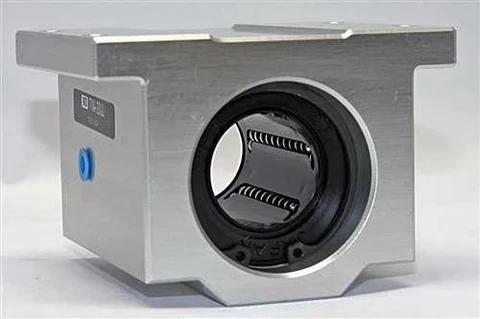

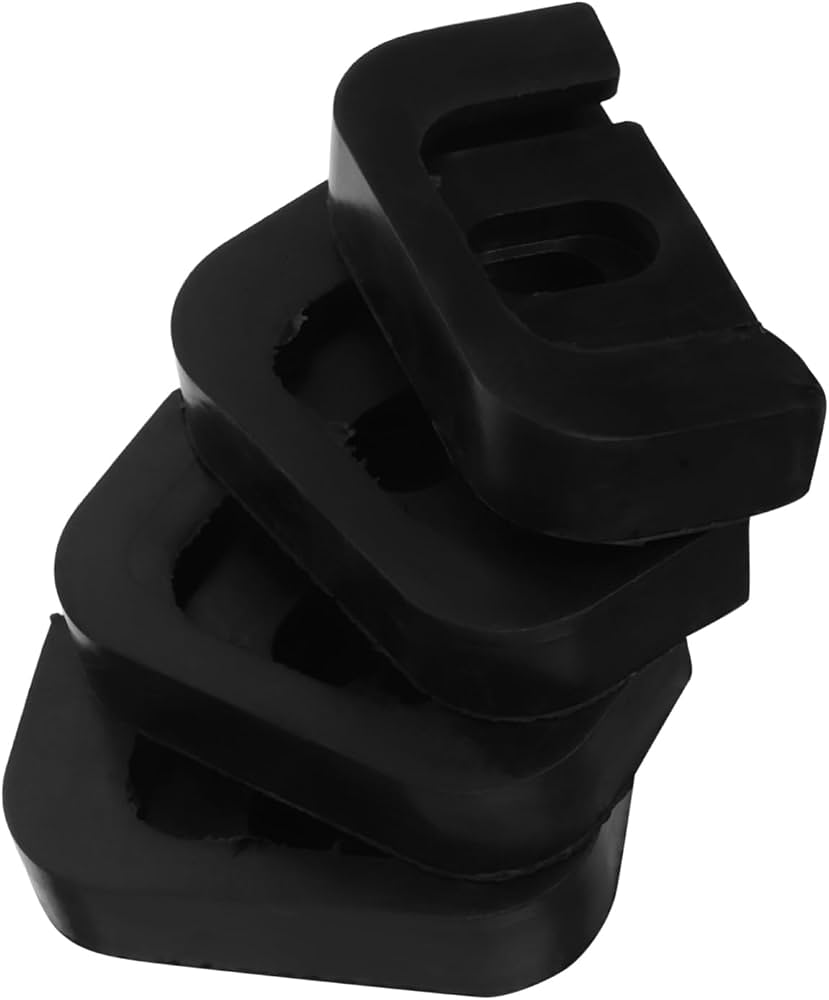

使用衬套而不是轴承是如何改善NVH的？

NVH 问题通常出现得较晚，往往在车辆或出行产品在实际使用中感觉噪音大、粗糙或不稳定时才会显现。刚性旋转接头可以高效地运动，但它不能自动隔绝振动。这就使得衬套不仅仅是一个机械连接件。

使用衬套而不是轴承可以改善 NVH，因为橡胶可以吸收并耗散振动能量⁵。它减少了路面冲击、电机振动、结构共振和粗糙的接触力向车架、驾驶舱、踏板或骑手接触面的传递。

NVH不是一个表面功夫问题

我将NVH视为一项核心工程要求，而不是一项提升舒适性的加分项。在汽车底盘工作中，糟糕的NVH会让一个技术上功能完备的系统感觉质量低劣。⁶ 在电动滑板车和短途出行产品中，振动可以直接传递到骑手的手和脚上。这使得即使车辆很小，减震和隔振也变得极其重要。

轴承通常旨在最小化摩擦。而橡胶衬套旨在管理力的传递。这是截然不同的目标。

当路面输入冲击车轮、摆臂、支架或悬挂构件时，接头必须决定让多少能量通过。如果连接太刚性，更多的能量就会传递到车身结构中。如果连接太软，结构可能会感觉松散或不精准。最好的衬套设计能在这两者之间取得平衡。

橡胶衬套可以调校什么

橡胶衬套可以围绕几个性能目标进行工程设计：

• 径向刚度：抵抗侧向载荷的能力
• 轴向刚度：沿衬套轴向抵抗变形的能力
• 扭转刚度：抵抗扭转运动的能力
• 偏转刚度 (Conical stiffness)：抵抗角度偏转的能力
• 阻尼系数：耗散振动能量的能力
• 动静刚度比：运动手感与振动响应之间的关系

这就是为什么单凭材料名称并不能说明全部问题。仅仅说“天然橡胶”或“EPDM”是不够的。衬套的几何形状、橡胶硬度、配方、粘合系统、预压缩以及制造控制都共同塑造了最终的结果。

一个实用的 NVH 案例

想象一个滑板车的悬挂枢轴。在正常的道路使用中，该接头可能只旋转几度。骑手不需要该接头高速自由旋转。骑手需要该系统避免金属与金属之间的生硬感，减少通过踏板传来的振动，并保持稳定的操控。

在这种情况下，轴承可能解决了旋转问题，但却无法解决体验感问题。而橡胶衬套可以增加：

• 应对小颠簸时的柔和缓冲
• 减少来自电机或路面纹理的嗡嗡声
• 更好地包容支架的轻微错位
• 受控的回弹手感
• 更低的结构传导噪音

问题不在于“轴承是否能更好地旋转？”它确实能。问题在于“这个接头是更需要旋转，还是更需要隔振？”

NVH 需要验证

我总是提醒客户，不能仅仅通过图纸来判断 NVH。它需要测试和关联验证。CAE（计算机辅助工程）可以在早期预测其行为。台架验证可以确认刚度、动态响应和耐久性。然后，车辆或产品级别的测试可以确认该接头在系统中的实际感受。

在 GJBUSH，我们的背景是汽车级的橡胶减振控制。我们与 CAE、橡胶配方、MTS 台架验证以及 NVH 相关测试打交道。这些经验教会了我一个明确的道理：衬套选择的好坏，完全取决于其验证路径的完善程度。

---

面对哪些载荷时，使用衬套而不是轴承是更安全的选择？

在现实生活中，一个接头很少只承受一种干净纯粹的载荷。它会经历冲击、扭转、侧向力、制动力、装配应力和温度变化。如果设计假设处于理想的对中状态和简单的旋转，该零件可能在纸面上可行，但在实际生产使用中却会举步维艰。

当接头承受多向载荷、小角度摆动、冲击、振动或轻微的错位时，使用衬套而不是轴承通常更安全。橡胶元件可以产生弹性变形、分散应力，并减少力通过结构的直接传递。

真实的接头并不是完美的教科书式接头

在 CAD 中，两个支架可能完美对齐。但在批量生产中，零件都是有公差的。焊接、铸造、冲压、机加工、涂层和装配都会引入偏差。刚性轴承接头对对中精度的要求，可能比周围结构能够稳定提供的精度还要高。

橡胶衬套可以吸收部分这种偏差。⁷ 它不应该被用来掩盖糟糕的设计，但它可以使系统变得更加稳健。

这在以下应用中尤为重要：

• 悬挂摆臂
• 副车架悬置
• 电池托架悬置
• 电动滑板车摇臂
• 电机支撑支架
• 底盘隔振器
• 驾驶室或车身安装点

受力方向很重要

当载荷和运动以轴承设计所能承受的方式被控制时，轴承的性能最佳。如果接头受到大量的角度偏差、冲击或侧向载荷，系统就必须经过仔细的检查。

橡胶衬套的形状可以被设计成对不同方向做出不同的响应。例如，一项设计可能在制动时需要高刚度，但在应对垂直振动时需要较低的刚度。带有空心结构的橡胶衬套、粘合套管设计或特定的几何形状都有助于调校这种表现。

常见的载荷条件

载荷条件	为什么重要	为什么衬套可能有帮助
小角度摆动	运动重复但并非连续旋转	橡胶可以弯曲变形而不需要滚动运动8
冲击	路面或路沿的输入产生突然的载荷	弹性体可以吸收峰值能量9
不对中/错位	支架可能无法保持完美同轴	柔顺性可以减少应力集中
多轴载荷	力量来自多个方向	几何形状可以根据方向进行调校
振动	反复的激振会产生噪音和疲劳风险	阻尼可以减少能量的传递
装配偏差	批量生产会产生公差叠加	弹性顺应性可以提高稳健性

关于耐久性的说明

我不会说衬套总是比轴承更耐用。这种说法太绝对了。耐久性取决于具体的应用、载荷、环境、密封、温度、材料和验证。

但是，我可以这样说：当耐久性风险来自于振动、冲击和错位，而不是纯粹的旋转磨损时，衬套可能更为合适。

一个设计糟糕的衬套可能会开裂、脱胶、发生蠕变或失去刚度。而一个选择不当的轴承可能会产生压痕、卡死、松动或传递过多的粗糙震感。正确的答案来自于实际的工作负荷。

在推荐衬套之前我会检查什么

当我讨论一个新的应用项目时，我通常会询问：

1. 运动角度和频率
2. 径向、轴向、扭转和偏转载荷工况
3. 预期的峰值冲击载荷
4. 温度范围
5. 水、盐、油、臭氧或灰尘的暴露情况
6. 布置空间限制
7. 目标刚度曲线
8. NVH 目标
9. 装配方法
10. 验证标准或客户测试计划

这些细节可以防止盲目猜测。它们也有助于决定设计是该采用橡胶衬套、普通滑动衬套、关节轴承、滚动轴承，还是混合解决方案。

---

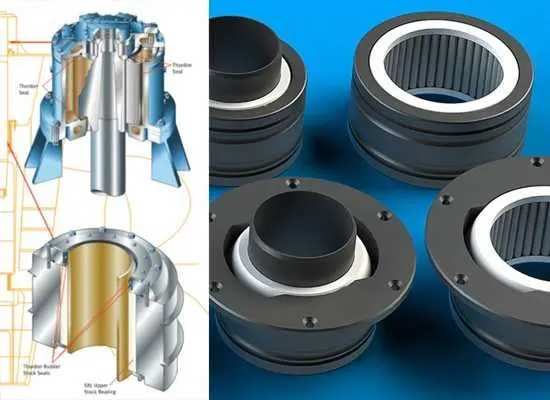

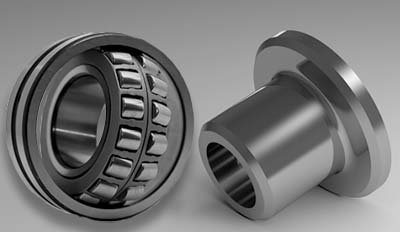

什么时候轴承比衬套更好？

有些项目一开始就选择衬套，因为它看起来简单且具有成本效益。这同样可能是错误的选择。如果接头需要持续旋转、严格的位置控制和低摩擦，那么强行在设计中使用橡胶衬套可能会导致发热、磨损或糟糕的运动质量。

当接头需要连续高速旋转、精确的轴支撑、低摩擦和受控的对中时，轴承通常比衬套更好。¹⁰ 电机、轮毂、旋转轴、皮带轮和高速机构通常需要的是轴承，而不是弹性衬套。

轴承有着明确的用途

我不把轴承看作是衬套的竞争对手。我把它们视为不同的工具。当一个零件必须以最小的摩擦力顺畅且重复地旋转时，轴承是极好的选择。

这种需求出现在许多系统中：

• 轮毂
• 电机轴
• 传动轴
• 转向柱系统
• 皮带轮和滚轮
• 风扇和泵
• 精密旋转组件

橡胶衬套不是为连续旋转而设计的。如果设计师这样使用它，橡胶可能会经历热量积聚、剪切疲劳、接触面磨损或永久变形。¹¹

在错误的地方使用衬套的风险

如果接头有以下要求，衬套可能无法满足应用需求：

• 极低的启动扭矩
• 连续旋转
• 高转速
• 严格的轴同心度
• 最小的角度偏转
• 高定位精度
• 运动中的低滞后性
• 可预测的滚动运动

在这些情况下，轴承可能是负责任的选择。

轴承和衬套可以协同工作

有些设计两者都用。当系统有两个独立的需求时（旋转和隔振），我喜欢这种方法。

例如，一个机构可能使用轴承来进行受控旋转，并在附近使用橡胶隔振器来减少振动传递。在其他情况下，金属或塑料滑动衬套可以提供滑动支撑，而橡胶悬置则将该组件与车架隔离。

混合设计在以下情况下可能很有用：

系统需求	可能的解决方案
平顺旋转加隔振	轴承 ＋ 橡胶悬置
有限的枢轴运动加冲击减震	橡胶金属粘合衬套
低速滑动支撑	滑动衬套或聚合物套管
高刚度加降低噪音	混合悬置或经过调校的隔振器
紧凑型出行工具悬挂	视载荷而定：衬套、轴承或混合枢轴

选择不应被教条化

我有时听到人们说，“轴承更高级”或者“衬套更便宜”。这两种说法都太片面了。

更实用的观点是这样的：

• 轴承控制旋转。
• 橡胶衬套控制力的传递。
• 滑动衬套支持滑动或低速枢轴运动。
• 悬置（Mount）隔离振动并支撑载荷。

一旦功能明确，选择就会变得容易。一个零件并不会因为看起来更精密就更好。它的优秀之处在于它能以可接受的成本、耐久性和生产风险来解决真正的工程问题。

---

在投入生产前，我该如何验证衬套替代轴承的方案？

一个原型衬套在首次装配时可能感觉很好，但如果橡胶、粘合、工艺或尺寸没有得到控制，它日后仍可能会失效。这正是许多团队低估衬套设计的地方。这个零件看起来很简单，但其性能却取决于那些看不见的工艺细节。

你可以通过确认刚度、阻尼、粘合强度、疲劳行为、耐环境性、尺寸一致性和装配性能，来验证衬套替代轴承的方案。一条合理的验证路径应包括 CAE 预测、材料测试、台架测试、过程控制和生产可追溯性。¹²

衬套的性能是制造出来的，而不仅仅是设计出来的

轴承供应商可能会将重点放在精密部件、滚道、滚珠、滚子、密封件和润滑上。而橡胶衬套供应商则必须关注一系列截然不同的风险。

对于橡胶-金属粘合衬套，我密切关注：

• 橡胶配方的稳定性
• 金属表面处理
• 粘合剂系统的控制
• 模具温度和硫化条件
• 橡胶流动和注射的一致性
• 后处理
• 尺寸检验
• 粘合完整性
• 动态性能控制
• 批次可追溯性

这些因素决定了生产中的衬套是否与开发期间批准的衬套性能一致。

典型的验证流程

负责任的衬套开发流程通常包括：

1. 需求评审
   我检查应用场景、载荷工况、运动范围、目标刚度、NVH关注点以及布置空间限制。

2. CAE 和概念设计
   工程师可以比较橡胶体积、几何形状、空心结构、套管结构和预期的变形。

3. 橡胶配方选择
   混合物必须匹配阻尼、刚度、温度、疲劳和环境需求。

4. 原型制造
   样品应使用足够接近量产的工艺来制造，以提供有意义的结果。

5. 台架测试
   可以根据应用场景测试静刚度、动刚度、扭转、径向载荷、轴向载荷和疲劳寿命。

6. 环境检查
   可能需要进行温度循环、老化、湿度、盐雾、机油暴露或臭氧测试。

7. 装配评估
   零件必须能够正确安装，并在过盈压装、螺栓拧紧或支架装配后保持性能。

8. PPAP 和量产控制
   对于汽车项目，工艺过程必须在大批量投产前证明其重复性。

为什么生产控制很重要

我所在的领域，几个微小的工艺改变就能改变零件的行为。橡胶混炼的变化、金属表面状况、粘合剂的涂布、硫化时间和模具状况都会影响最终性能。

这就是为什么我看重以下体系：

• IATF 16949 质量管理
• MES 生产可追溯系统
• 进料测试
• 橡胶硫化仪检查
• 拉伸测试
• 在线尺寸检验
• 粘合性能控制
• 动态性能测试

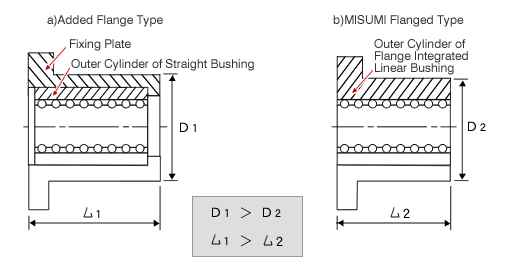

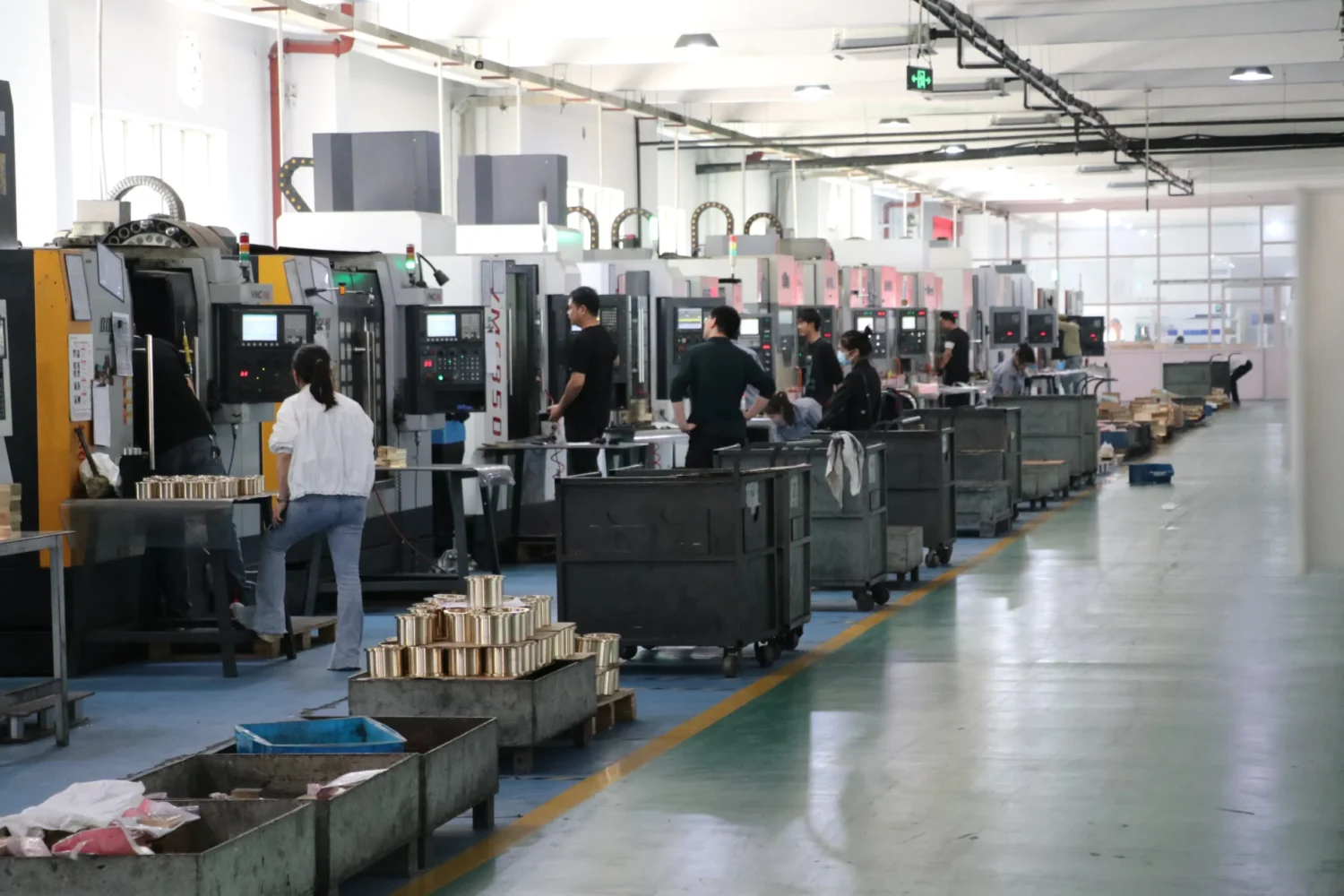

在 GJBUSH，我们的团队制造汽车级橡胶减振部件，包括底盘衬套、发动机悬置和减震组件。我们运营着一个27,000平方米的制造中心，支持从CAE、配方开发、台架验证一直到PPAP量产的整个开发过程。我提到这些并不是为了推销，而是因为衬套的选择严重依赖于制造纪律。

采购团队应该问什么

如果你正在采购衬套，我建议向供应商提出以下问题：

• 你们能提供目标刚度公差控制吗？
• 你们如何验证橡胶配方的一致性？
• 在粘合之前你们使用什么表面处理工艺？
• 你们如何防止橡胶-金属脱胶？
• 你们具备哪些疲劳或动态测试能力？
• 你们能支持提供PPAP文件吗？
• 生产批次可以通过MES或同等系统进行追溯吗？
• 你们能在要求的开发时间表内提供样品吗？

如果衬套在不同批次间刚度发生变化，或未能通过粘合验证，那么单价再低也无济于事。在生产中，一致性也是产品的一部分。

---

常见问题解答

衬套比轴承便宜吗？

在某些应用中，衬套可能会更便宜，但成本不应成为选择它的主要原因。橡胶衬套可能需要配方开发、粘合控制、模具和验证。更好的问题是，接头是否需要隔振、顺应性和有限角度的运动。

我可以用衬套替换轴承吗？

只有当接头不需要持续的高速旋转或极低的摩擦时，你才可以用衬套替换轴承。你必须检查运动角度、受力方向、发热、磨损、NVH和对中情况。在许多情况下，这种替换需要进行全面的设计评估。

橡胶衬套适用于电动滑板车吗？

橡胶衬套在电动滑板车和短途出行产品中非常有用，因为它们有助于减少振动、冲击生硬感和骑手的不适。它们最适合用于有限运动的枢轴、悬挂支撑和减震接头，而不是用于高速旋转的车轮或电机位置。

为什么汽车悬挂系统要使用衬套？

汽车悬挂系统使用衬套是因为悬挂接头必须管理运动、噪声、振动、声振粗糙度（NVH）、路面冲击和多向载荷。橡胶衬套可以提供受控的顺应性，这有助于平衡乘坐舒适性、操控手感、耐久性和结构隔离。

是什么造就了高质量的衬套？

高质量的衬套具有稳定的橡胶配方、准确的尺寸、强效的橡胶-金属粘合、受控的刚度、合适的阻尼以及经过验证的疲劳性能。生产过程同样重要。表面处理、硫化控制、检验和可追溯性都会影响长期的一致性。

结论

当接头需要受控的灵活性、隔振、吸收冲击和小角度运动而不是持续旋转时，使用衬套而不是轴承是合理的。轴承仍然是高速、低摩擦旋转系统的正确选择。最佳决策取决于接头的工作任务，而不是假设哪个零件“更好”。如果你的团队正在开发汽车、Tier 1、滑板车或城市出行的减振应用，我可以帮助评估接头需求，并支持从概念到量产的经验证的衬套或悬置解决方案。

---
