作为底盘系统的采购总监或SQE，你可能经历过这种绝望：图纸是主机厂下发的，供应商送来的几个OTS样件完美通过了三坐标和基础硬度测试。可一旦装上多通道台架或是进入实车路试，高频共振、界面脱胶、乃至衬套提早开裂的噩梦就开始了。这时候，没有研发能力的供应商往往只会摊手委屈：“我是完全按图纸尺寸和硬度做的啊，肯定是你们悬架受力设计有问题。”
真正的底盘NVH联合研发，从来不在于“看图仿制”，而在于具备终结实战失效模式的硬核手段。评估一家橡胶件工厂的真实研发底蕴，必须看他能否在开模前用CAE排雷，能否主动用流变学重构动静刚度比，以及能否用自动化防错设备死锁量产一致性。
我们在江西光益减震系统有限公司的车间和联合实验室里摸爬滚打了28年，见过了太多从“样件完美”到“量产崩盘”的血泪教训。老一辈汽车人常说，橡胶件是个“玄学”，图纸只能管住几何边界，管不住高分子材料的物理变异。但今天，我们将从一线工程实战出发，扒开这层玄学外衣，带你看看那些真正能陪Tier-1走到千万级零缺陷交付的工厂，手里究竟握着哪些硬核的工艺与测试底牌。
1. 底盘NVH橡胶件异响怎么解决？看工厂能否脱离静态图纸，独立进行高频动静刚度比(Kd/Ks)测试与流变学配方重构
仅仅满足图纸标注的“60邵氏硬度”，完全无法预测车辆在粗糙路面上产生的高频振动响应。为什么两家静态尺寸、甚至硬度完全相同的供应商，装车后的路噪隔离表现却天差地别？
解决底盘NVH异响，供应商必须跳出静态参数的框架。利用高频动态台架精确提取动刚度，并依靠专属流变学数据库重构高分子交联网络，将Kd/Ks压制在安全阈值内，才是隔绝共振的终极解法。
动态硬化失效分析(FMA)与底层配方干预实战
1. 隐藏在硬度背后的“动态硬化”魔咒：
底盘悬挂系统在实际行驶中，经常会遭遇来自粗糙非铺装路面 80Hz 到 150Hz 的高频激励。在这个频段下，常规橡胶分子链的运动和松弛时间，根本无法跟上极速交变载荷的节奏。在宏观物理上，材料会表现出严重的“动态硬化”现象——即动刚度（Kd）瞬间飙升。如果工厂没有动态测试设备，只盯着邵氏硬度计，根本发现不了这个缺陷。装车后，飙升的动刚度会让衬套变成一块“硬骨头”，导致路噪长驱直入穿透悬架，直接在车厢内引发令人焦躁的低频轰鸣声。
2. 400Hz 动态测试机与流变学数据库的联动闭环：
真正具备研发实力的工厂，绝不会在路试异响爆发后才去盲目试错改配方。在江西光益，OTS样件下线后的第一关，就是强制接入厂内配置的 400Hz高频动态性能测试机。
测试工程师会执行全频段扫频，重点剥离出 100Hz 激振频率下的动态储能刚度，计算出精准的动静刚度比（Kd/Ks）。一旦发现数据越过 1.4 的红线，材料实验室会立刻响应。我们直接调用沉淀了 20 多年的专属 S/N 橡胶流变学数据库，不动图纸的一分一毫，直接在化学底层开刀：调整半有效硫化（Semi-EV）体系，增加高分子网络中的“多硫键”密度，从微观上削弱填料颗粒间的摩擦阻力。
3. 实测数据对比：玄学背后的硬指标：
通过真实的配方干预，我们能为Tier-1交出如下对比数据，彻底量化所谓的路感玄学：
| 测试项目与工况 | 常规代工厂配方（满足图纸静态硬度） | 江西光益流变学定制配方 | 研发收益与路试反馈 |
|---|---|---|---|
| 基础静态硬度 | 61 Shore A | 60 Shore A | 均符合图纸的静态几何与支撑标准 |
| 静刚度 Ks @ 3KN | 2500 N/mm | 2520 N/mm | 确保车辆过弯侧倾时的操稳性不妥协 |
| 动刚度 Kd @ 100Hz | 4350 N/mm (Kd/Ks 高达 1.74) | 3276 N/mm (Kd/Ks 锁定 1.30) | 高频动刚度硬核降低 24% |
| 实车 NVH 表现 | 客观测试：底盘振动透射率偏高，有共振 | 客观测试：路噪显著衰减，结构无异响 | 完美满足高端新能源车的声学指标 |
2. 铝合金底盘轻量化件频发压装松脱？看其是否具备CAE热-结构耦合仿真，精准预测异种金属接触应力
当前新能源底盘全面倒向锻铝或铸铝轻量化。当传统的钢制外管衬套压入铝合金孔位时，如果供应商依旧照搬以前钢压钢的常温公差，夏季高温路试时极易引发严重的滑脱或冷压拉伤。
预防异种金属压装失效，靠的不是生产线上的盲目试错，而是前置的 CAE 热-结构耦合仿真。提前计算高温热膨胀下的接触应力衰减，精准标定非标过盈量与导入角。
热膨胀冲突与数字孪生排雷流程
1. 接触应力衰减导致的掉套危机（FMA）：
稍微懂点材料学的工程师都知道，钢的线膨胀系数大约是每度 12 微米/米，而铝合金受热膨胀得更厉害，高达每度 23 微米/米。在制动盘热辐射或夏季高负荷运转时，控制臂局部环境温度经常突破 100℃。在这个温度下，铝合金孔位的膨胀量远超钢制衬套，导致两者配合面的接触正压力急剧衰减甚至趋近于零。一旦车辆通过减速带产生强烈的径向与扭转冲击，衬套必然发生松旷，甚至从控制臂里完全掉出来。反之，如果在常温下盲目加大过盈量，因为铝材屈服强度低，冷压的瞬间极易导致铝孔内壁被拉伤甚至开裂。
2. 120℃ 极限温度场下的 CAE 仿真验证：
光益的工程团队不会把这种致命风险留到台架上。在模具开发之前，我们将客户的铝合金控制臂 3D 数模与我们的衬套数模同步导入有限元解算器。
我们首先施加 120℃ 的极限热膨胀温度场，动态观测铝孔的三维形变。基于膨胀数据，逆向推导，将图纸上推荐的 0.04mm 常规过盈量，强制加严并重新锚定在 0.08mm。紧接着，我们施加 20℃ 的物理压入位移边界，解算等效应力（Von Mises）云图，精准锁定铝孔内壁的受力极值，并顺势将衬套外管的导入倒角优化为 15° x 1.5mm 的平滑过渡。这一系列操作，确保了即使在最大过盈状态下，压装峰值应力也绝不刺穿铝合金的屈服极限。
3. 台架物理推脱力闭环验证：
虚拟仿真永远需要物理实验的背书。在交样前，光益品控团队会使用 100KN 电子压力机，实测经历过严苛热循环后的衬套推脱力。数据证实，在经历 -40℃ 至 120℃ 的多次冷热冲击后，衬套的反向推脱力依然死死锚定在 18KN 以上的安全冗余线。通过这种数字孪生与物理台架的结合，我们帮客户提前扫清了轻量化底盘压装的致命暗雷。

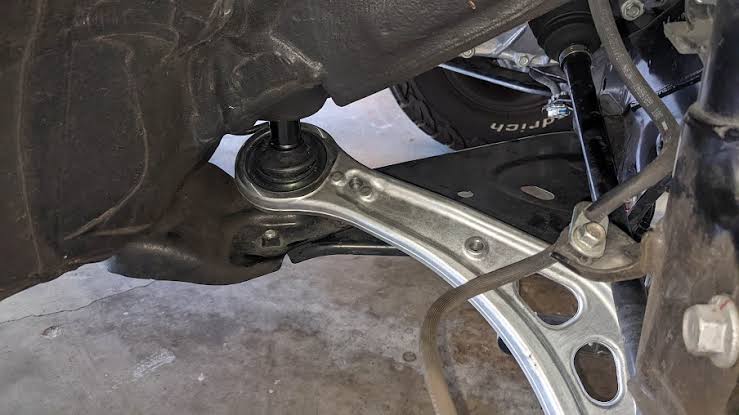

3. 控制臂衬套为何总在路试中早期脱胶？看现场是否拥有全自动无尘抛丸与恒温涂装线，彻底切断界面粘接变差
几何尺寸测量报告全绿的样件，却在实车跑了几个月后发生灾难性的整面脱胶。这种隐蔽的失效，暴露出供应商在金属前处理与胶粘剂涂布工艺上的粗放——人工刷胶带来的微观界面变差是致命的。
杜绝界面早期脱胶，不能靠质检员的肉眼，必须把工艺标准化死锁在设备里。通过全自动无尘抛丸、智能磷化与恒温涂胶线，彻底切断人工操作带来的微米级厚度变差。
1. 涂胶微观漏洞与化学键崩溃（FMA）：
汽车底盘悬挂件 80% 的工作寿命，其实取决于那层薄薄的橡胶与金属的化学键合面。令人担忧的是，很多缺乏重资产投入的代工厂，依然在采用人工刷胶或半自动简易喷涂设备。这种极具随机性的操作，直接导致金属表面的磷化膜结晶松散，底涂与面涂厚薄不均，甚至存在肉眼根本无法察觉的微观漏喷。
平时静态看不出任何异样，但只要车辆在复杂路况下经历一次剧烈颠簸，悬架产生庞大的瞬间剪切力，这些薄弱的化学键就会瞬间崩溃。橡胶基体从金属表面如同剥皮一般整体剥离（Debonding），直接丧失减震功能，引发底盘金属件的硬碰硬撞击。
2. 用重资产对抗变差：恒温涂装线与 CPK 压制：
真正的量产研发能力，体现在有魄力用重资产设备来消灭人为的不确定性。为了彻底切断人工涂胶带来的微观变差，江西光益彻底摒弃了传统人工作业，全线投入了 全自动无尘抛丸、智能磷化与恒温涂胶流水线。
金属骨架在封闭且恒温恒湿的流水线中穿梭流转。酸洗与磷化槽液的游离酸浓度由 PLC 系统自动滴定，确保在钢铁表面生成致密且均匀的 2-5μm 磷化结晶膜。随后，微米级智能喷阀对开姆洛克（Chemlok）胶粘剂进行高频精密涂布。系统全时在线监测，一旦膜厚超差立刻报警。我们通过设备硬互锁，将这一关键工序的制程能力指数（CPK）长年稳定压制在 1.33 以上。
3. 物理破坏检验：100% 橡胶撕裂才是真理：
脱离破坏性测试谈粘接强度，都是自欺欺人。在光益的品控实验室，抽检样件必须上拉力机执行暴力撕裂。在数吨的极限拉力拉扯下，我们只接受一种合格状态：100% 橡胶本体撕裂（Rubber Tear）。这意味着胶水没坏，是橡胶本身到了物理极限。只要断面上露出哪怕针眼大小的裸露光滑金属底色，就说明涂装存在微观脱胶风险，整批次产品即刻触发系统警报并执行强制隔离报废。
4. 大轴荷副车架悬置疲劳寿命如何达标？看其是否掌握大吨位缩径(Swaging)等消除硫化残余应力的重资产工艺
针对大尺寸、大扭矩的新能源滑板底盘件，原配方好好的，却往往在几十万次台架疲劳后就宣告破裂。图纸上无法标注的“硫化热残余应力”，是锁死大件疲劳寿命的隐形天花板。
突破大载荷底盘件的疲劳寿命瓶颈，靠的不是改倒角，而是大吨位缩径(Swaging)工艺。用暴力的物理手段，将致命的硫化热残余拉应力强行逆转为极具抗疲劳特性的预压应力。
热应力陷阱剖析与寿命翻倍的物理重构实战
1. 硫化残余拉应力与外部载荷的致命叠加（FMA）：
这是一个连很多资深工程师都会忽略的物理陷阱。大型管状悬置在硫化机 160℃ 的高温模腔内完成化学交联。当产品脱模并在室温下冷却时，橡胶材料本应该发生体积热收缩。然而，由于它被坚硬的内外金属骨架牢牢粘合锁死，自然的收缩被强行阻止了。这导致橡胶内部蓄积了极其庞大的“静态残余拉应力”。
当产品装车后，新能源电机的瞬间大扭矩或路面极限冲击力作为外部载荷，直接与内部的残余拉应力发生了同向叠加。内外夹击之下，瞬间击穿了高分子聚合物的疲劳极限，产品内部产生微观裂纹，并以极快的速度向外扩张为宏观的结构断裂。
2. 核心技术壁垒：重资产大吨位缩径（Swaging）介入：
遇到这种提早开裂，缺乏工艺研发深度的工厂只能去反复修改橡胶的过渡倒角，或者瞎调配方，其实这都治标不治本。江西光益的工艺规范中，强制植入了无可替代的重资产环节——大吨位液压缩径（Swaging）技术。
在产品完全冷却下线后，利用数百吨压力的液压机具与精密八瓣模具，对减震件的金属外管施加强大的向心挤压，将其外径暴力缩小 1.5mm 到 3.0mm。这种不可逆的金属塑性形变，迫使内部橡胶产生极强的体积预压缩，不仅瞬间中和了热残余拉应力，还彻底将其反转为极度有益的 预压缩应力。因为橡胶天生抗压不抗拉，这一操作直接重写了产品的力学基因。
3. 实战挽救：CTC 架构悬置的多通道疲劳验证：
去年，某头部造车新势力在开发 CTC 滑板底盘时，因电池包重量导致局部轴荷剧增，原厂悬置在台架上仅跑了 28 万次就严重撕裂报废。光益接手后，直接导入缩径工艺。改进后的样件被强制接入厂内的 三通道疲劳测试平台，在同步施加径向、轴向与扭转复合大载荷的自虐式测试下，光益缩径悬置强势贯穿了 1,200,000 次 循环。切开产品横截面，无任何撕裂暗伤，动静刚度衰减控制在 12% 以内。用物理工艺的力量，硬生生把疲劳寿命拉升了一倍以上。
5. 从OTS样件到千万级减震件PPAP量产如何防错？看其MES系统能否实现400T硫化机密码互锁与200KN拉力机闭环
送样的几件OTS打样总是完美的，但一进入大批量生产就出现性能不稳，导致PPAP审核不通过或客诉召回。这种让人吐血的“量产一致性断崖”，是评估一家工厂工业化管理能力的终极考题。
守住千万级PPAP量产的绝对底线，必须建立无死角的软硬件防错体系。利用MES系统对全厂400T智能硫化机实施云端密码互锁，辅以200KN拉力机常态化破坏测试与全景溯源。
工业 4.0 制程互锁与 IATF16949 的落地
1. 人为干预带来的批次性潜伏危机（FMA）：
底盘橡胶件硫化制程中的温度、压力与保压时间，是决定最终产品疲劳强度的生命线。如果一家工厂仅仅依赖人工去看仪表盘监控，隐患是极其巨大的。比如，夜班操作员为了提高计件产量，私自将保压时间缩短了几十秒。这会导致橡胶内部出现致命的“欠硫”反应；若疏忽忘记开模，则会导致“过硫”。可怕的是，这种缺陷在常温下的外观和尺寸检验中完全隐形，一旦发往 Tier 1 装车，随着交变载荷的累积，必将引发天文数字的整车索赔。
2. 剥夺人工干预权限：400T硫化机组与硬件密码互锁：
江西光益的底气，从来不建立在人性的自觉上，而是建立在没有妥协余地的硬件互锁上。我们厂内配置的多台 400T以上高压智能注射硫化机组，已经全部完成了工业 4.0 改造，并接入 MES（制造执行系统）。
新项目的硫化工艺参数曲线，统一由工艺工程师在云端服务器下发至每一台机台的 HMI 界面，并实施工业级数字密码锁定。现场作业人员被完全剥夺了调机权限，只能负责最基础的开合模与取放料。系统监测极其敏锐，只要模腔温度、硫化压力或时间曲线偏离设定公差哪怕一微秒，机台立刻自动停机锁死并闪灯报警，强制将次品拦截在车间源头，从物理底层切断了人工作弊的可能。
3. 200KN 极限破坏与唯一二维码全景闭环：
在成品巡检与出货放行阶段，光益的品控逻辑非常简单粗暴：不破坏，无真相。我们雷打不动地执行破坏性抽检，调用厂内最高规格的 200KN电子拉力机，对批次产品实施暴力推脱与轴向剥离测试。
所有推脱力峰值数据、断面撕裂状态的照片，连同当班机台号、高压硫化曲线数据以及原材料批次号，全部由 MES 系统自动抓取，最终生成一张赋予在产品外箱上的唯一溯源二维码。这种极致严苛的数据闭环，不仅是江西光益拿下众多全球跨国零部件巨头千万级订单的核心武器，更是赋予客户绝对质量信心的终极防线。
结论：与江西光益联合，用重资产与真数据终结底盘量产危机
看完这些硬核工艺，你会发现，真正的底盘橡胶件研发能力，绝不是PPT里的理论宣讲，而是深深扎根在材料配方、数字仿真、重资产工艺与自动化设备防错的泥土中。从建立流变学数据库重构 Kd/Ks 动静刚度比，到利用 CAE 仿真锁定铝合金压装应力防线；从利用大吨位缩径（Swaging）工艺暴力破解百万次疲劳开裂难题，再到以 400T 硫化云端互锁与 200KN 破坏测试构筑的千万级 PPAP 交付闭环——江西光益减震系统有限公司用28年的制造底蕴和坚决的重资产投入，完美诠释了什么是Tier-1背后不可替代的硬核制造基地。
面对下一代新能源底盘更加苛刻的悬架解耦与长效耐久需求，如果你正在评估现有的供应商网络，对他们的“看图仿制”感到疲惫，或者你的底盘项目正受困于查不出原因的异响、脱胶与早期开裂，请立即将你的 3D 数模与 DVP 测试规范发送给光益工程团队。我们将跳出玄学，用最强悍的台架实测数据与深度的系统级联合开发实力，为你提供无可挑剔的量产防错解决方案！
