在底盘悬架系统中，转向节（羊角）承载着整车前部载荷，并负责传递轮胎与路面之间的高频振动。转向节衬套作为连接车身与转向节的关键弹性节点，若刚度匹配失衡或制造工艺存在缺陷，极易在复杂路况下发生界面脱胶或异常变形，进而引发底盘异响与操稳性下降。

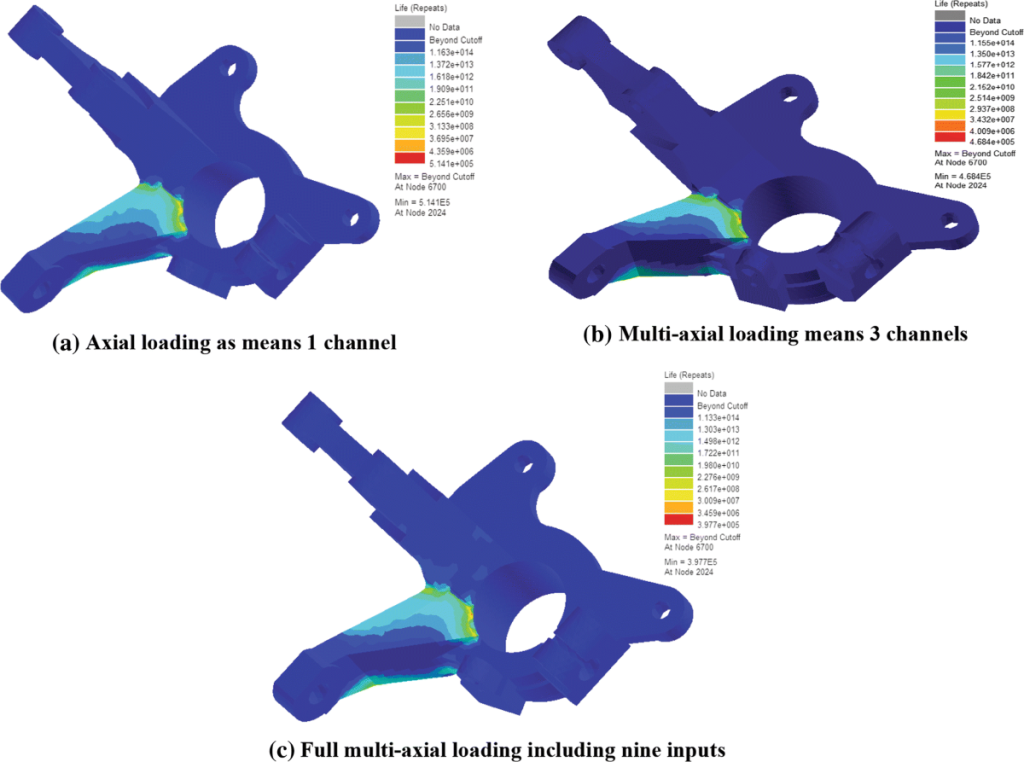

解决汽车转向节衬套异响与开裂，必须在前期利用整车4G载荷提取支反力模型，依托材料流变学数据库冻结CAE参数。在量产制程中，需引入缩径(Swaging)工艺消除硫化残余拉应力，并利用全自动涂装与200KN推脱力实测确立PPAP放行标准。
底盘NVH减震件的开发是一项基于数据的硬核工程。作为拥有28年底盘橡胶金属减震件研发经验的源头工厂，江西光益减震系统有限公司严格执行IATF16949体系规范。厂内配备超200台精密制造设备，涵盖全自动表面处理线、大吨位缩径机及400T高压硫化机组，结合MES全制程溯源系统，为全球Tier-1集成商提供从CAE同步开发到千万级量产的可靠底盘解决方案。

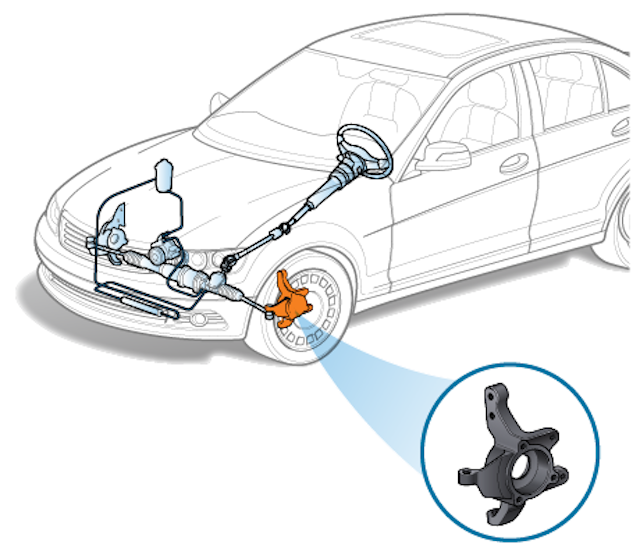

1. 转向节衬套支反力模型怎么建？基于整车4G重力加速度的衬套CAE载荷提取
转向节在车辆行驶、制动与转向时承受多变的冲击载荷。若在设计初期未对受力边界条件进行精确抓取，直接套用通用的悬置载荷谱，将导致衬套在实际工况下发生过早的应力屈服或偏心变形。
建立转向节衬套支反力模型的关键，是在整车多体动力学(MBD)模型中，对整车施加极限工况下的4G重力加速度，精确提取转向节三个衬套中心点和两个螺栓安装孔的三向动态载荷。
载荷边界条件提取与过盈配合公差设定
在零部件级开发阶段，精准的输入条件是保证CAE分析有效性的前提。
1. 载荷预估偏差导致的动态偏心（Dynamic Eccentricity）分析：
在底盘系统台架测试中，常见的失效模式是衬套内管在承受持续的制动扭矩时发生永久性径向偏移。这通常是因为供应商在分析时，仅考虑了常规的1G静态轴荷，而忽略了轮胎通过大落差减速带或紧急制动时产生的高达3G-4G的瞬态冲击。载荷提取不足导致内部橡胶的非线性刚度设计偏弱，进而引发结构失稳。
2. 4G 加速度边界提取与节点自由度约束：
江西光益在获取Tier-1或主机厂的系统级模型后，工程师首先对整车施加 4G 的垂直重力加速度及对应横向/纵向加速度。通过求解器计算，将庞大的系统载荷精确解析为转向节特定安装孔位的支反力。
在此基础上，我们设定严格的约束条件：约束法兰盘连接制动系统端面上所有节点的 1-6 自由度，并将提取到的三向力（Fx, Fy, Fz）与扭矩（Mx, My, Mz）转化为有限元网格中的边界载荷，为后续的本构模型分析提供准确输入。
3. 结合 0.04mm 过盈配合的静力学标定：
为了防止转向节衬套在转向节孔内发生周向滑脱，机械加工的配合公差至关重要。依据标准，当轴颈直径小于40mm时，衬套外管与孔的过盈配合量需控制在0.04mm以内。在有限元软件中，我们将这一0.04mm的几何干涉量作为初始接触应力（Contact Stress）导入模型，以评估压装后的橡胶预应力状态，确保结构设计符合实际装配工况。

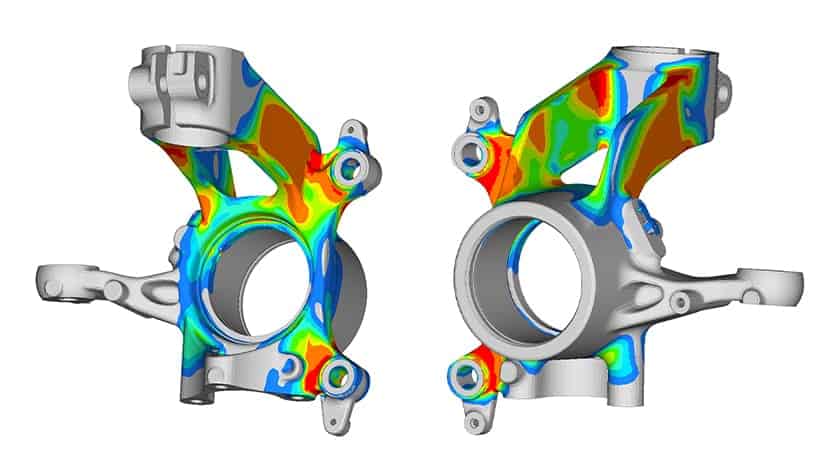

2. 复杂路况下转向节衬套受力不均怎么优化？专属橡胶流变学数据库与本构模型参数冻结
转向节衬套在工作时需承受扭转、轴向拉压和径向偏载的复合作用。如果仅依靠传统的2D图纸进行橡胶型面设计，无法识别内部应力集中区域，极易在早期疲劳测试中发生橡胶本体撕裂。
优化转向节衬套受力不均的核心，是调用专属的橡胶材料本构数据库，在有限元分析(CAE)软件中进行流固耦合与非线性大变形求解，通过拓扑优化消除应力奇异点，最终冻结各项结构参数。
非线性大变形求解与应力奇异点消除
橡胶材料的超弹性（Hyperelasticity）与不可压缩性，要求设计人员必须具备底层材料参数的解析能力。
1. 应力集中导致的本体撕裂（Rubber Tearing）模式：
当转向节在转向过程中发生大角度偏转时，衬套内骨架边缘的橡胶区域会产生极高的局部应变。若该处的橡胶倒角过渡不平滑或胶层厚度分布不均，内部网格计算将出现应力梯度极大的“应力奇异点（Singularity）”。在路试中，交变载荷会在此处引发微观裂纹，并迅速扩展导致整体撕裂。
2. 专属流变学数据与 Mooney-Rivlin 模型应用：
江西光益建立并维护着包含上百种减震配方的非线性流变学数据库。在结构设计阶段，我们无需盲目假设，而是直接调取特定配方（如硬度60 Shore A的天然胶）的单轴/双轴拉伸实测曲线，通过曲线拟合生成高精度的 Mooney-Rivlin 或 Yeoh 本构模型参数。
将真实材料参数输入有限元模型后，我们在虚拟环境中模拟前述提取的4G复合载荷。软件运算出的应变能密度（Strain Energy Density）云图能精准标识应力过高的红区。
3. 型面拓扑优化与模具缩水率补偿：
针对红区，工程师通过调整金属内外管的压入圆角（Radius）、优化橡胶两端自由弧面的形状（如设计成非对称的抛物线型面），将应力峰值均匀分散至整个橡胶本体。
完成结构优化后，我们利用材料数据库中的热力学参数，精确计算出该配方在160℃硫化至室温的模具缩水率（通常在1.5%-2.5%区间）。将缩水补偿值叠加至3D数模中，实现冷态尺寸的一次性达标，大幅缩短软模开模周期。

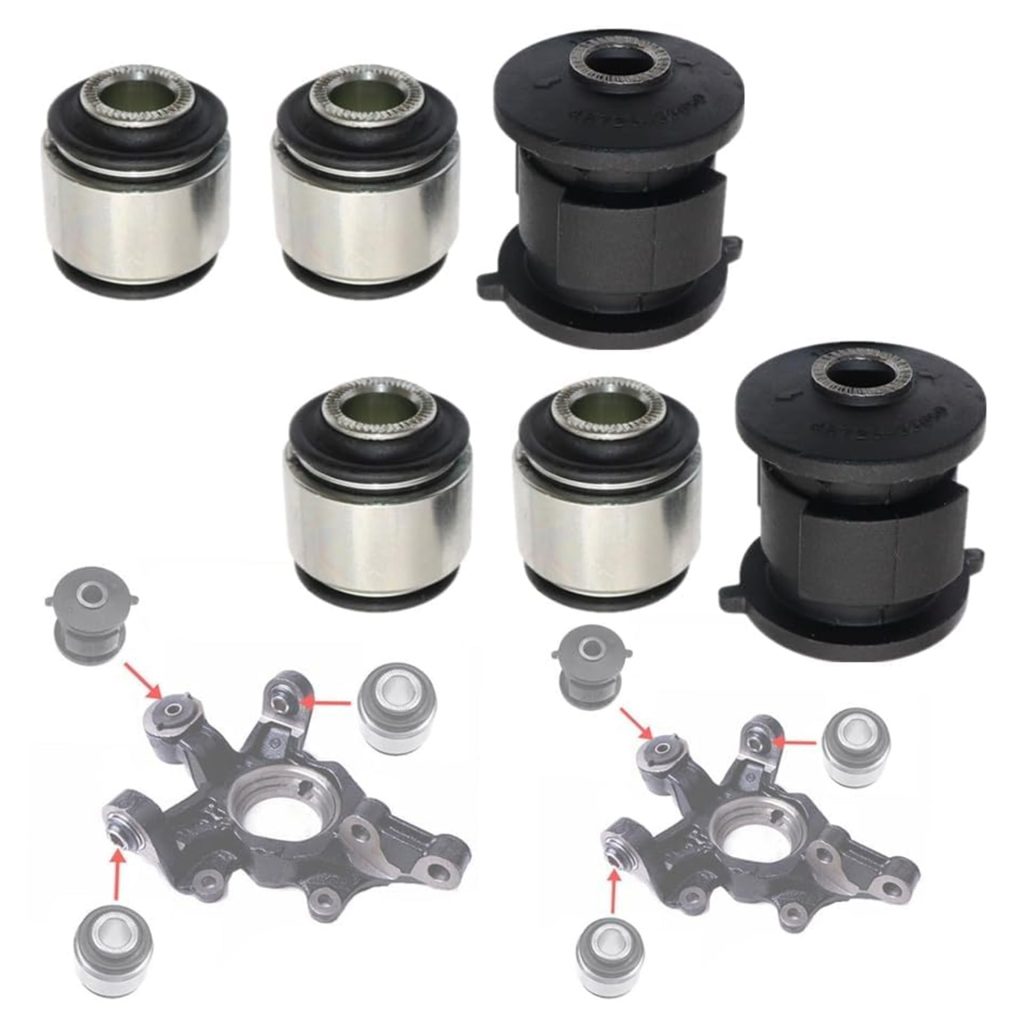

3. 汽车转向节衬套高频振动异响如何消除？400Hz高频动态台架与天然橡胶配方迟滞控制
在车辆高速行驶时，路面微小的不平整会通过轮胎转化为50Hz以上的高频振动传递至转向节。若衬套配方的动态刚度过高，无法有效隔离这些频段的激励，结构噪音将直接穿透至驾驶舱。
消除汽车转向节衬套高频振动异响的关键，是严格控制材料的动静刚度比（Kd/Ks）及滞后角。必须利用400Hz高频动态测试机进行物理扫频，通过优化天然橡胶中的炭黑分散网络，实现高频段的低刚度隔离。
动态硬化效应与迟滞阻尼参数标定
NVH（噪声、振动与声振粗糙度）调校的核心在于材料对不同频率激励的响应管理。
1. 高频动态硬化（Dynamic Stiffening）引发的路噪穿透：
常规的工业橡胶在低频下表现出良好的柔韧性，但在高频激励下，橡胶分子链的松弛时间跟不上外界载荷的变化频率，材料会呈现出玻璃态特征，表现为动态刚度急剧上升（即动态硬化）。若转向节衬套发生动态硬化，其隔离路面高频振动的能力将大幅下降，导致车内出现明显的轰鸣声或路噪。
2. 400Hz 高频动态台架的物理扫频复核：
为了精准测量并修正这一现象，江西光益试验中心配备了400Hz高频动态性能测试机。在样件试制完成后，我们将其安装于台架上，施加±0.1mm至±1.0mm的不同振幅，并在10Hz至200Hz频段内进行连续扫频。系统实时记录复数刚度，并分离出储能刚度（弹性）与损耗刚度（粘性）。通过数据图表，工程师可直观判断衬套在目标高频段是否发生了刚度突变。
3. 配方级迟滞控制（Hysteresis Control）：
若台架实测高频动刚度超标，光益材料工程师将从化学配方端介入。通过选择低生热、高回弹的特定等级天然橡胶（如SMR CV60），并优化半有效硫化（Semi-EV）体系的交联键结构（增加多硫键比例以提升阻尼，或增加单硫键以提高抗疲劳性）。同时，改善炭黑填料在基体中的微观分散度，降低填料网络之间的摩擦生热，从而在微观物理层面调整材料的滞后角（Loss Angle），精准锁定高频段的低刚度隔离需求。
4. 转向节衬套早期疲劳开裂怎么预防？大吨位缩径(Swaging)工艺消除残余拉应力实测
转向节衬套在实际路况中承受上百万次的交变应力。普通的硫化工艺会在橡胶与金属界面留下致命的热应力，导致台架疲劳测试通常在几十万次循环时便发生早期开裂，无法满足主机厂底盘系统的严苛耐久规范。
预防转向节衬套早期疲劳开裂，必须在标准成型工序后强制引入大吨位缩径(Swaging)工艺，将破坏性的硫化残余拉应力逆转为有益的预压应力，并利用三通道疲劳测试台架进行极限寿命验证。
硫化残余应力剖析与疲劳极限提升
物理缺陷不能仅靠配方弥补，必须依靠重资产的制造工艺进行底层重构。
1. 硫化残余拉应力（Residual Tensile Stress）引发的微观断裂：
转向节衬套是由外钢管、内钢管与中间橡胶层在模具内经160℃高温加压交联而成。下线冷却后，橡胶体积发生约2%的收缩，但由于其两端已牢固粘接在刚性金属上，无法自由收缩，导致内部产生巨大的静态“残余拉应力”。在承受路面交变载荷时，外界拉应力与内部残余应力叠加，迅速超越橡胶分子的疲劳极限，引发微观裂纹并向宏观撕裂演变。
2. 缩径挤压工艺（Swaging）的底层逆转逻辑：
为根除这一致命隐患，江西光益强制要求管状底盘衬套必须经过缩径（Swaging）处理。使用专用液压设备与八瓣重型工装，对完全冷却后的金属外管施加均匀的向心挤压力，将其外径物理缩小1mm至3mm。
这一强烈的塑性变形，迫使内部橡胶产生体积预压缩，彻底抵消了热收缩带来的残余拉应力，并将其转化为“预压缩应力”。在压缩状态下，橡胶材料抵抗疲劳裂纹扩展的能力呈指数级提升。
3. 三通道台架（Tri-channel Rig）实测数据比对：
在OTS放行前，缩径样件被送入光益试验室的三通道疲劳测试台架。依据DVP要求，同步施加径向交变载荷（±Y kN）、轴向载荷（±X kN）及扭转偏角（±Z°）。
同等受力条件下的实测数据显示：未缩径的常规衬套在经历约40万次循环后，界面出现明显剥离；而经过缩径工艺的光益衬套，疲劳寿命硬核提升了50%以上。在完成主机厂要求的100万次复合载荷循环后，切开样件截面，橡胶本体无任何裂纹，且动静刚度衰减率严控在15%的合格带内。
5. 千万级底盘转向节衬套PPAP量产如何防错？全自动磷化涂装与200KN推脱力CPK管控
当经过严密验证的设计投入千万级的大批量生产，制程中任何微小的参数漂移都会演变为批次性的质量事故。如果胶粘剂涂布不均或硫化工艺失控，PPAP（生产件批准程序）审查将直接被否决。
确保底盘转向节衬套PPAP量产防错的关键，是依靠全自动无尘抛丸与磷化涂装线控制表面处理CPK，通过400T高压硫化机实施工艺互锁，并利用200KN电子拉力机对推脱力进行破坏性极限闭环管控。
界面粘接失效控制与 MES 数字化溯源
量产质量管理的核心是将人工的不确定性，转化为机器的确定性。
1. 磷化膜厚不均与涂覆漏胶的风险模式：
底盘橡胶件的粘接强度高度依赖金属表面的前处理质量。若采用传统的人工清洗与刷胶，磷化膜的厚度分布极不均匀，且手工涂胶极易产生漏刷或厚度过薄/过厚。硫化后，这些缺陷部位的化学键合力极弱，在转向节承受扭转剪切力时，会发生灾难性的金属与橡胶大面积脱胶（Debonding），直接导致车辆失控。
2. 全自动化前处理与涂装工艺的 CPK 监控：
为向SQE（供应商质量工程师）提交完美的PPAP文件，江西光益重金投入全自动无尘抛丸、磷化与温控涂胶生产线。
金属骨架通过自动化轨道运转，磷化液浓度、温度及处理时间由PLC精准控制，确保生成的晶体致密且磷化膜厚度严控在2-5μm标准内。随后的涂覆工序由机械臂双阀喷涂底胶与面胶，确保微米级的均匀覆盖。系统实时监控各项工艺参数，核心工序的CPK（工序能力指数）必须稳定大于1.33，从设备底层实现物理防错（Poka-Yoke）。
3. 200KN拉力机破坏性推脱力测试（Push-out Test）与 MES 溯源：
粘接质量的最终判定必须依靠破坏性物理测试。在量产过程中，品控人员按计划从400T高压硫化机组抽检产品，使用200KN电子拉力机执行极限推脱测试。专用工装对准内管施加轴向破坏载荷，直至组件断裂。
放行标准不仅要求拉拔峰值达标，更强制规定断裂断面必须达到 100% 的橡胶本体撕裂（Rubber Tear, RT），不允许存在任何界面裸露。所有推脱力测试数据、对应批次的硫化保压曲线、物料条码均被自动录入 MES（制造执行系统）。这使得光益减震交付的每一批次千万级底盘件，都能在几秒钟内实现单件级的正反向精准溯源，构筑起不可逾越的质量护城河。
结论：以数据为驱动，重塑底盘转向节衬套量产体系
汽车转向节衬套的开发与量产，是一场融合了多轴向力学计算、超高分子流变学控制以及重资产数字化制造的严谨工程战役。从前期导入整车4G载荷与冻结CAE本构模型，到利用400Hz台架精准标定动静刚度迟滞角；从执行缩径（Swaging）工艺强行突破百万次疲劳极限，到利用全自动涂装、400T硫化工艺互锁及200KN破坏测试夯实PPAP量产防线——江西光益减震系统有限公司始终将底盘系统的安全性与NVH性能置于制程控制的绝对核心。
凭借超过28年的减震系统研发底蕴与千万级的硬件交付实力，我们持续为全球顶尖的Tier-1底盘集成商及知名汽车主机厂输出稳定可靠的工程价值。若贵司目前正在开发新一代底盘平台，面临复杂的转向节受力分析挑战，或亟需提升现有减震衬套的量产稳定性，欢迎随时将您的技术规范与3D数模提交给江西光益工程团队。我们将以客观、详实的实测数据与深度的联合开发流程，为您打造最坚实的底盘NVH量产护城河。
