夏季来临，高温暴晒与频繁的雷阵雨让车辆底盘面临严苛的考验。许多车主在通过减速带或泥泞烂路时，底盘防倾杆部位会频繁传出刺耳的“咕噜”或“吱嘎”异响，这往往是稳定杆（防倾杆）橡胶衬套磨损或配合失效的直接信号。
改善稳定杆衬套夏季异响，需针对高温与泥水侵入工况进行结构升级。单纯依赖纯胶滑动或特氟龙织布极易产生后期磨损，采用抱紧式过盈配合或升级至第四代二次硫化粘接工艺，依靠橡胶自身扭转形变替代物理滑动，能大幅提升NVH静音表现与底盘操控响应。
要妥善处理底盘NVH异响投诉，Tier 1供应商与主机厂亟需拥有强大联合研发能力与重资产制造底蕴的源头工厂。江西光益减震系统有限公司创建于1998年，创始人拥有超40年的橡胶减震产品开发经验，尤其在底盘衬套结构设计领域处于领先水平。作为荣获SGS认证的IATF 16949及ISO 14001双体系高新技术企业，光益减震配备了超200台高端智能制造设备（包含多台400T以上高压注射硫化机及全自动表面处理线）。依托庞大的橡胶材料物理数据库（S/N，E/N）与千万级年产能，我们正为全球主机厂及底盘系统配套商提供极具技术壁垒的稳定杆衬套量产解决方案。
1. 汽车底盘防倾杆衬套为什么夏季频发异响与磨损？稳定杆橡胶衬套滑动摩擦NVH失效分析

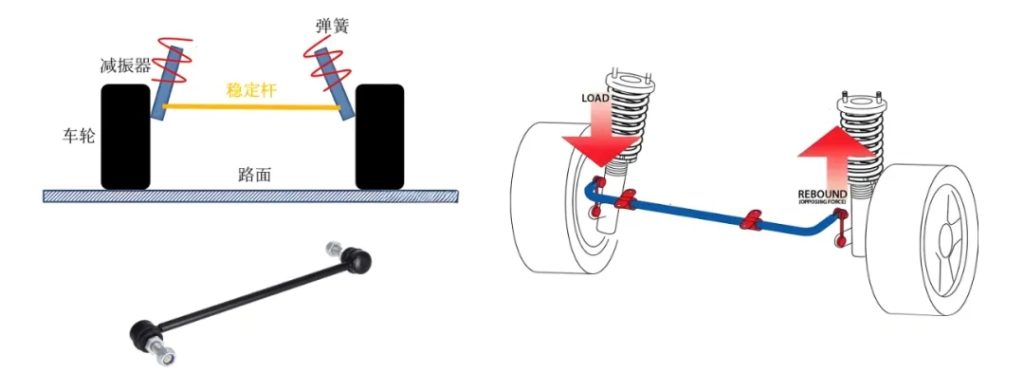

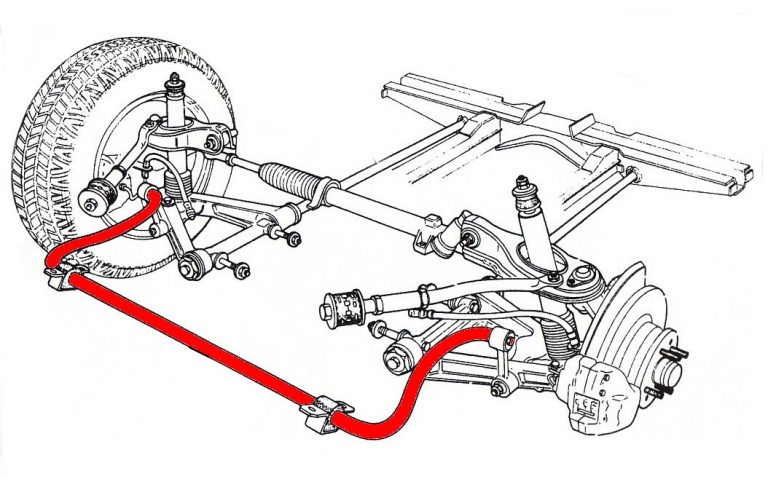

稳定杆（Stabilizer Bar）呈“U”形横置于汽车前后端，通过橡胶衬套与车身或副车架铰接。当车辆过弯发生侧倾时，稳定杆发生扭转以提供抗侧倾刚度。而在高温多雨的夏季，这一区域的摩擦副极其脆弱。

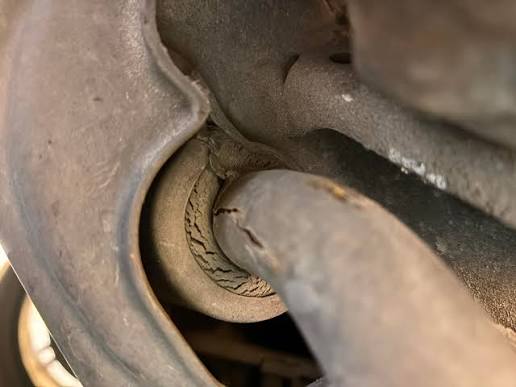

稳定杆衬套在夏季高温下橡胶变软，加之雨季泥水沿装配间隙侵入，破坏了原本的摩擦界面。这种夹杂砂石的微观滑动不仅加速橡胶磨损，更会在高频震动与多轴向复合疲劳撕扯下引发严重的NVH异响投诉。
泥水侵入与微观磨损失效模式深度分析 (FMA)

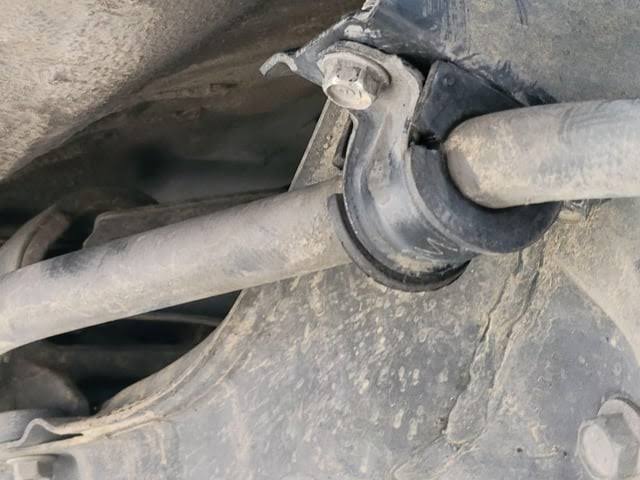

对于传统的开口式或滑动式稳定杆衬套，其与金属杆身之间存在不可避免的装配间隙，这正是夏季异响爆发的温床。
1. 三体磨粒磨损 (Three-Body Abrasive Wear)： 在干燥环境中，橡胶内孔与金属杆的相对滑动属于平稳的干摩擦或边界润滑。然而，当夏季强降雨导致底盘蹚水时，带有高硬度石英砂粒的泥水会迅速渗透进衬套与稳定杆的微小间隙中。此时，摩擦副由“橡胶-金属”转变为“橡胶-砂石-金属”。在悬架持续的上下跳动中，这些砂石如同微观的铣刀，对硬度较低的橡胶内孔进行极其暴力的切削与研磨，导致内孔孔径迅速扩大，衬套失去对稳定杆的包裹力，产生松旷撞击音。
2. 高温橡胶软化与粘滑效应 (Stick-Slip Effect)： 夏季地表温度往往突破60℃，长期处于高温烘烤下的橡胶基体容易发生热氧老化或物理软化。当橡胶变软后，其表面的摩擦系数会发生非线性变化。在稳定杆扭转时，金属与橡胶表面会产生“粘结-滑动-粘结-滑动”的交替循环现象（即Stick-Slip效应）。这种高频的物理跳跃会将低频的机械运动转化为高频的声学共振，最终通过副车架传递至驾驶舱内，形成极其刺耳的橡胶摩擦异响。
3. 江西光益的极端环境模拟测试： 工程师不能凭想象做设计。在江西光益的NVH试验中心，我们配备了专业的 耐热老化试验箱 与 耐臭氧老化试验箱。为了模拟夏季恶劣工况，我们将带有稳定杆总成的台架置于高温高湿环境中，并喷洒标准浓度的泥水混合物。利用 400Hz高频动态性能测试机，我们持续施加连续数万次的交变扭转激励。测试数据清晰表明，缺乏密封设计与自润滑配方干预的普通纯胶衬套，在泥水注入后的120小时内，其径向刚度会锐减25%以上，异响分贝值飙升，这为后续的结构演进提供了铁证。
2. 纯胶与特氟龙稳定杆衬套能长效抑制异响吗？防倾杆衬套自润滑配方与特氟龙磨损机理探讨
为了应对滑动摩擦带来的异响，早期工程界引入了第一代（纯胶滑动）与第二代（特氟龙织布）衬套技术。许多售后维修厂至今仍迷信特氟龙能永久消除异响，这其实是一个技术伪命题。
纯胶与特氟龙衬套均属于“滑动式”设计。新车阶段依靠自润滑配方或特氟龙(Teflon)涂层的极低摩擦系数可有效实现静音，但在底盘长期的高强度扭转下，涂层一旦被磨损剥落，金属与橡胶的直接干摩擦会引发更加严重的异响反弹。
滑动摩擦副的生命周期与涂层剥落陷阱
试图通过降低摩擦系数来掩盖滑动摩擦，本质上是一种治标不治本的技术妥协。
1. 第一代：纯胶自润滑衬套的局限： 这类设计结构最简单、成本极低。为了便于相对滑动并降低噪音，配方工程师会在橡胶混炼时加入一定比例的石蜡、硅油或聚四氟乙烯微粉。然而，这些自润滑助剂在橡胶内部会随着时间和温度发生迁移（Migration）。在夏季高温下，表面析出的润滑剂极易被雨水冲刷流失。一旦润滑膜破裂，纯胶与金属之间的动静摩擦系数差异急剧增大，原本顺滑的相对运动瞬间转变为滞涩的粘滑摩擦，导致底盘在颠簸路面发出连续的“咯吱”声。
2. 第二代：特氟龙(Teflon)衬套的磨损衰退 FMA： 为了弥补纯胶的缺陷，工程师在衬套内孔复合了一层聚四氟乙烯（PTFE / 特氟龙）织布。这种方案在车辆出厂的前两年堪称完美，极低的表面摩擦系数使底盘NVH表现优异。
但特氟龙工艺面临两大工程挑战：一是成本高昂且生产良率受限；二是其本身不具备弹性，且与橡胶基体的结合力（界面剥离强度）有限。当车辆在烂路上长期经受高频震动与多轴向复合疲劳撕扯时，金属杆的局部微凸体会如同锉刀一般不断刮擦特氟龙织布。随着服役周期延长，特氟龙涂层会出现局部的破损、起皮甚至大面积剥落。
| 3. 对比测试与数据展现： 江西光益利用 双通道疲劳测试平台 进行了对标验证。 | 衬套类型 | 初始摩擦系数 (新件) | 20万次泥水循环后摩擦系数 | 异响爆发概率 |
|---|---|---|---|---|
| 第一代自润滑纯胶 | 0.45 - 0.55 | 0.85 (润滑膜流失) | 极高 (约1年) | |
| 第二代特氟龙织布 | 0.15 - 0.20 | 0.75 (涂层破损剥落) | 较高 (约2-3年) |
测试显示，当特氟龙涂层破损后，脱落的硬质PTFE碎屑会夹杂在间隙中，反而成为新的磨料，导致比原厂更严重的异常磨损。因此，对于追求数十万公里免维护的现代底盘架构而言，滑动式衬套并非终极解法。
3. 抱紧式稳定杆橡胶衬套刚度匹配怎么做？高过盈量装配与大扭转角度下的橡胶疲劳博弈
既然相对滑动会带来泥水侵入与磨损异响，那么直接将橡胶紧紧卡死在金属杆上，不让它滑动，是否就能解决问题？这就催生了第三代工程方案——抱紧式（夹持型）衬套。
抱紧式稳定杆衬套通过设计内孔负公差，增大装配过盈量，依靠极强的径向夹持力将滑动摩擦转化为橡胶基体自身的扭转剪切形变。该方案有效降低了异响风险，但极大增加了总装难度，并在大扭转角度下面临橡胶早期疲劳撕裂的工程博弈。
扭转形变与抗疲劳寿命的极限拉扯
阻止金属与橡胶的滑动，意味着将所有的破坏性能量全部转移到了橡胶的高分子链内部。
1. 高过盈量的工程双刃剑： 为了防止稳定杆在套环内发生轴向窜动和周向滑移，抱紧式衬套往往会设计极大的装配过盈量，并在橡胶外围增加高强度的金属骨架或刚性底座。这为整车带来了更为直接、清晰的侧倾支撑刚度，利于运动型底盘的调校。
然而，这也引发了主机厂总装线上的噩梦——过盈量太大导致装配极其困难，工人需要施加极大的外力甚至借助专用工装才能将卡箍锁紧，大幅拖慢了生产节拍。
2. 大角度扭转下的橡胶撕裂 FMA： 当车辆进行越野或单轮驶过深坑时，稳定杆会产生极大的扭转角度（有时超过±20°）。由于橡胶内壁死死抱住金属杆不能滑动，橡胶内部的高分子链被迫进行极端的拉伸与剪切变形。如果在配方设计上橡胶缺乏足够的伸长率与抗撕裂强度，这种极端的剪切应力会迅速在橡胶内外层之间引发微观裂纹。裂纹沿着受力方向极速扩展，最终导致整个衬套被“拧断”。一旦橡胶撕裂，夹持力瞬间丧失，异响不仅重新回归，整车的抗侧倾能力也会断崖式下降。
3. 光益减震的材料数据库与CAE匹配： 在开发此类项目时，绝不能凭经验“乱试”。江西光益的CAE分析团队会调用公司专属的 橡胶材料数据库（S/N，E/N）。我们将特定配方的超弹性本构参数导入有限元软件，精准模拟在不同过盈量及大角度扭转下的应力云图。通过调整橡胶的内孔倒角与局部减重槽（掏空设计），我们在不降低整体刚度的前提下，将剪切应力峰值分散。随后，在厂内的 单通道扭转测试平台 上施加百万次的高频扭转，确保橡胶基体在极端应变下绝不发生疲劳断裂，实现刚度与耐久的完美平衡。
4. 如何大幅降低防倾杆NVH异响投诉率？二次硫化粘接稳定杆衬套工艺与底盘操控性升级
为了兼顾生产线极佳的装配效率、底盘极高的侧倾响应，以及在整个车辆生命周期内对异响的绝对压制，欧美高端车型率先引入了第四代终极演进方案——二次硫化（粘接）稳定杆总成。
二次硫化粘接工艺摒弃了传统的物理抱紧，而是将化学胶黏剂喷涂于稳定杆表面，通过专用模具加热硫化，使分体式橡胶衬套与金属防倾杆形成不可逆的化学键合。这一结构实现了真正意义上的“零相对滑动”，彻底封死泥水侵入路径。
化学键合的绝对壁垒与底盘动力学跃升
将独立的衬套升级为带有化学粘接的整体式杆件，是当前底盘NVH工程领域一次具有决定性意义的技术升维。
1. 界面脱胶与泥水侵入的彻底终结 (FMA)： 二次硫化工艺的本质，是将橡胶与金属防倾杆的物理接触界面升级为微观层面的化学共价键连接。由于橡胶直接“长”在了钢管上，两者之间没有任何物理缝隙。这意味着，无论夏季遭遇多深的积水，或是经过泥浆漫步的非铺装路面，水汽、泥沙和融雪盐都绝无可能渗入摩擦副——因为摩擦副本身已被彻底消灭。由于完全杜绝了金属与橡胶之间的相对滑动，不仅摩擦异响被连根拔起，因滑动造成的异常磨损也随之烟消云散。
2. 刚度线性调校与操稳性提升： 在汽车动力学中，防倾杆介入的速度决定了车辆侧倾控制的灵敏度。传统的滑动衬套或抱紧衬套，在受力初期都会存在一小段“虚位”或打滑，导致防倾杆的扭转力无法瞬间传递。而二次硫化衬套在稳定杆微小转动时，就能依靠橡胶的弹性形变立刻产生线性的反向扭转力矩（Torsional Rate）。这种零延迟的能量传递，为底盘工程师提供了极大的刚度调校空间，使车辆在高速变道时的姿态控制更加干脆利落。
3. 光益减震的自动化二次硫化落地： 虽然该工艺在性能上具有压倒性优势，但对制造工厂的设备资产与工艺控制要求极高。江西光益依托雄厚的设备研发能力，专为Tier 1客户定制了二次硫化工装矩阵。我们将经过全自动表面处理线除锈、磷化并精确喷涂了 Chemlok或Cilbond 胶黏剂的稳定杆，放入带有分体式衬套的加热模具中。利用高精度温控系统重新加压加热，促使界面发生二次交联反应。出模后的总成在 100KN/200KN电子拉力机 的轴向推脱测试中，均表现出“橡胶本体已被撕裂，但化学粘接面依然完好”的顶级附着力水平。
5. OEM防倾杆衬套量产测试标准有哪些？耐高温泥水老化测试与大吨位二次硫化生产管控
对于全球性的汽车品牌或农机巨头而言，一次优秀的打样毫无意义，他们需要的是数百万件下线产品具备与首件完全一致的抗疲劳与NVH静音指标。从实验室到大规模量产，必须依靠深度部署的数字防错系统与重资产自动化硬件体系。
OEM级防倾杆衬套的量产交付，必须依托严苛的物理台架验证与MES数字防错体系。从模拟夏季的高温泥水环境老化，到全厂200余台设备的实时参数锁定，只有将重资产制造与极限测试闭环，才能兑现千万级产能的零缺陷承诺。
工业4.0极限品控与全生命周期防错管控
没有强大的过程控制，再高端的工艺设计也无法转化为稳定的量产良率。
1. DVP极端工况物理拷问： 为了满足主机厂严苛的DVP（设计验证计划），江西光益试验中心构建了全方位的模拟拷问矩阵。我们不仅在 门尼粘度仪 和 硫变仪 上死守每一批混炼胶的流变底线，更针对防倾杆的实际服役环境进行破坏性测试。样件会被送入 盐雾试验箱 和 耐高温老化试验箱 中，历经数百小时的高温潮湿折磨后，立即转移至 三通道疲劳测试平台 进行X/Y/Z三向同步复合交变载荷冲击。这种近乎变态的拷问确保了即便是面临中国南方盛夏或东南亚雨季的极端泥水工况，光益生产的底盘衬套依然能保持坚挺的NVH性能，无任何脱胶与开裂隐患。
2. 核心后处理与MES系统终身绑定： 在控制臂等底盘悬架产品的制造中，光益减震坚持采用行业最前沿的 “缩径”工艺（Swaging）。虽然稳定杆衬套多以硫化粘接为主，但对于整个底盘控制臂系统的橡胶衬套，缩径工艺能通过强大的液压挤压，彻底逆转硫化冷却产生的残余拉应力，使其疲劳寿命硬核提升约50%。
更为关键的是，我们利用 MES（制造执行系统） 将全厂超过200台高端设备的运行过程做到了极致管理。从CNC柔性机加工生产线的微米级尺寸反馈，到全自动涂胶线的胶水厚度，再到大吨位注射硫化机每一秒的模腔压力与硫化时间曲线，所有核心参数均被转化为唯一的数字代码与产品终身防错绑定。任何一项工艺偏离标准公差带，MES系统会瞬间拦截报警。这种将“人机料法环”深度数字化的工业底蕴，就是江西光益敢于向全球Tier 1做出零缺陷承诺的最大底气。
结论：联合攻坚防倾杆NVH，升级底盘动态驾乘体验
汽车防倾杆衬套的夏季频发异响，绝非简单的更换备件所能妥善解决。从早期极易磨损失效的纯胶与特氟龙滑动结构，到过度压榨橡胶疲劳极限的抱紧式装配，再到最终利用不可逆化学键合实现零滑动的二次硫化粘接工艺——底盘NVH技术的演进，始终是一场材料学、界面化学与重资产制造的深度博弈。在这场技术升维战中，唯有依靠高端大吨位注射硫化、精密的CAE应力分析以及苛刻的泥水老化与多通道疲劳拷问，才能铸就百万级零异响的底盘防护壁垒。
作为深耕底盘减震领域逾四十年、具备千万级年产能的源头智造企业，江西光益减震系统有限公司始终秉持“为客户创价值”的核心理念。如果您正在为新一代汽车平台寻找能从容应对极端高低温与泥水冲击的底盘NVH解决方案，或者正深陷当前稳定杆衬套频繁异响脱胶的技术泥潭，请立即将您的3D图纸与DVP测试规范提交给我们的技术团队。光益减震将以全球领先的CAE联合研发实力与极具壁垒的二次硫化量产矩阵，成为您最值得信赖的全球专业合作伙伴！
