车辆在行驶过颠簸路面或减速带时，底盘常传来“哐当”的松散感和令人烦躁的低频结构轰鸣声。这种严重破坏整车高级感的NVH问题，往往是因为底盘副车架（元宝梁）与车身之间的刚性连接公差，或副车架橡胶衬套的疲劳衰减所引发。
副车架异响与底盘松散的根源在于金属装配间隙扩大与高频振动无法被有效吸收。通过引入专属定制配方的副车架橡胶衬套与高端液压衬套，结合高压一体式硫化与“缩径”抗疲劳工艺，能完美填补装配公差、精准调控动静刚度比，彻底隔离路面碎震，重塑扎实的底盘高级感。
解决副车架的连接旷量与底盘异响难题，不仅需要高分子材料科学的深厚积淀，更依赖于减震件源头工厂的极限测试与精密制造能力。江西光益减震系统有限公司（简称“江西光益”）自1998年成立以来，创始人凭借超40年的橡胶减震产品开发经验，依托千万级年产能与全过程MES数字化防错系统，正为全球Tier 1供应商、主机厂（OEM）及短交通出行领导者提供高标准的定制化底盘NVH解决方案。本文将深度拆解副车架衬套的工程力学逻辑、结构分类与极限制造验证壁垒。

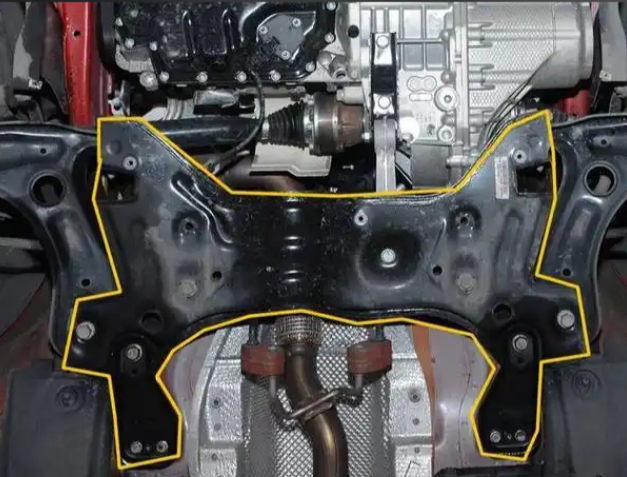

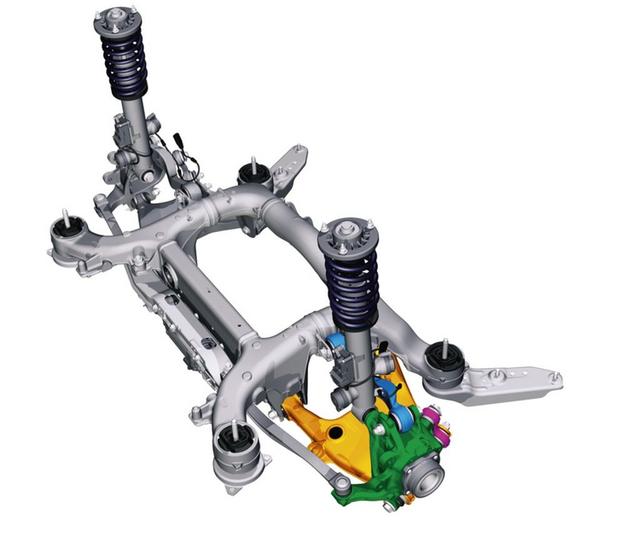

汽车底盘松散感是怎么产生的？副车架与车身装配公差的物理根源
在许多传统车型（尤其是主打经济性的老款日系车）中，为了控制制造成本，副车架往往不配备柔性橡胶衬套，而是直接通过金属螺栓刚性固定在车身纵梁上。这种设计在车辆刚出厂时表现尚可，但在长期使用后，必然会暴露出严重的NVH短板。
纯金属刚性连接在加工时不可避免地存在制造公差，螺丝与孔位之间存在微观间隙。在路面长期的冲击下，这些间隙会因为微幅滑移而放大，最终导致底盘在过坑洼时产生剧烈的相互撞击与“松散”驾驶感。

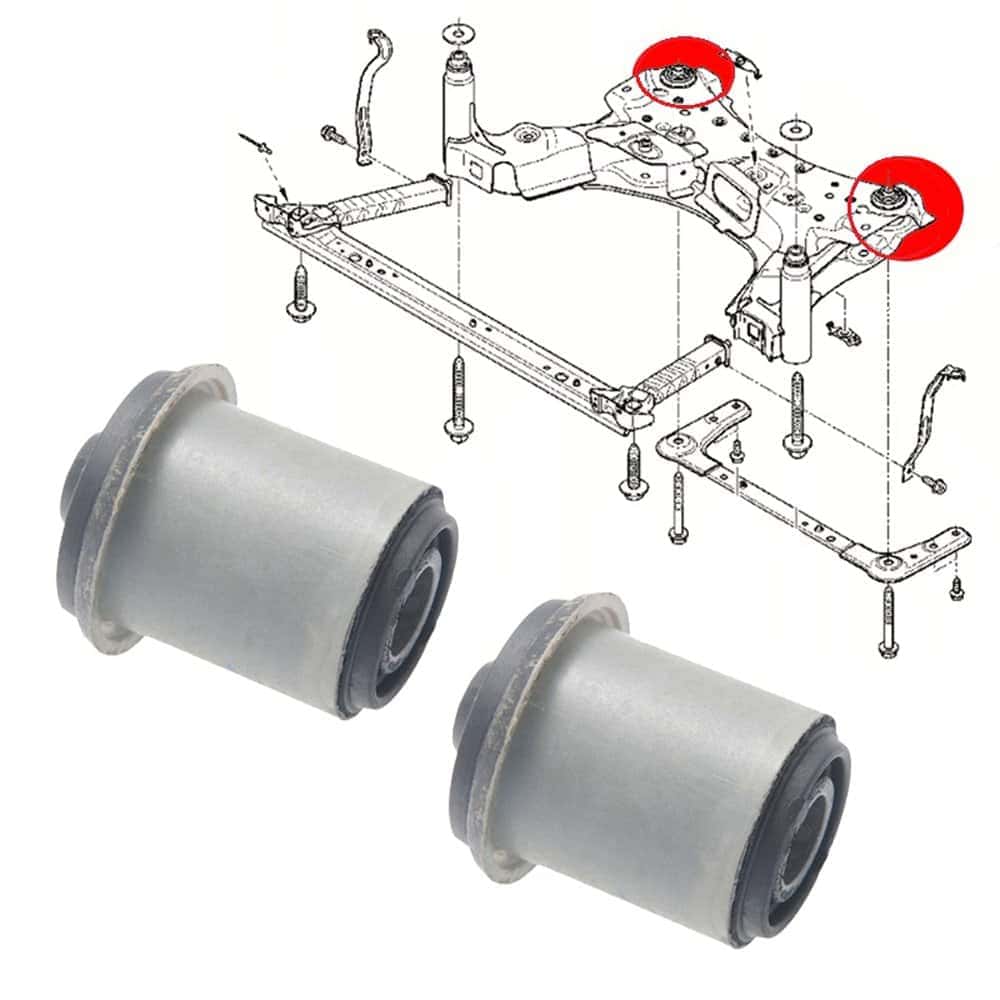

填补金属间隙：副车架衬套的柔性连接与抗位移机理
要彻底根治底盘松散感，工程师必须在副车架与车身之间引入“弹性介质”——即副车架衬套（Subframe Bushing）。在汽车动态行驶中，悬架系统传递上来的路面冲击力、制动时的纵向剪切力，以及过弯时的侧向拉伸力，都会疯狂撕扯副车架与车身的连接点。
如果采用刚性连接，所有的振动能量会100%传递至白车身，激发车厢内的低频轰鸣效应。而副车架衬套的介入，起到了决定性的三大物理作用：
- 消除加工公差： 高质量的橡胶衬套具有优异的压缩弹性，能在安装预紧力的作用下，完美填补金属部件加工时留下的细微公差，将硬性干涉转化为柔性贴合，从源头消灭金属撞击的“哐当”声。
- 多维力学承载与导向： 衬套不仅是减震垫，更是悬架几何的定位锚点。它需要抵抗高达数千牛顿的径向（Radial）与轴向（Axial）载荷。
- 结构声隔绝路径： 橡胶材料固有的粘弹性，能将路面传递而来的高频振动机械能转化为热能耗散掉，强制切断了结构声（Structure-borne noise）向乘员舱的传递路径。

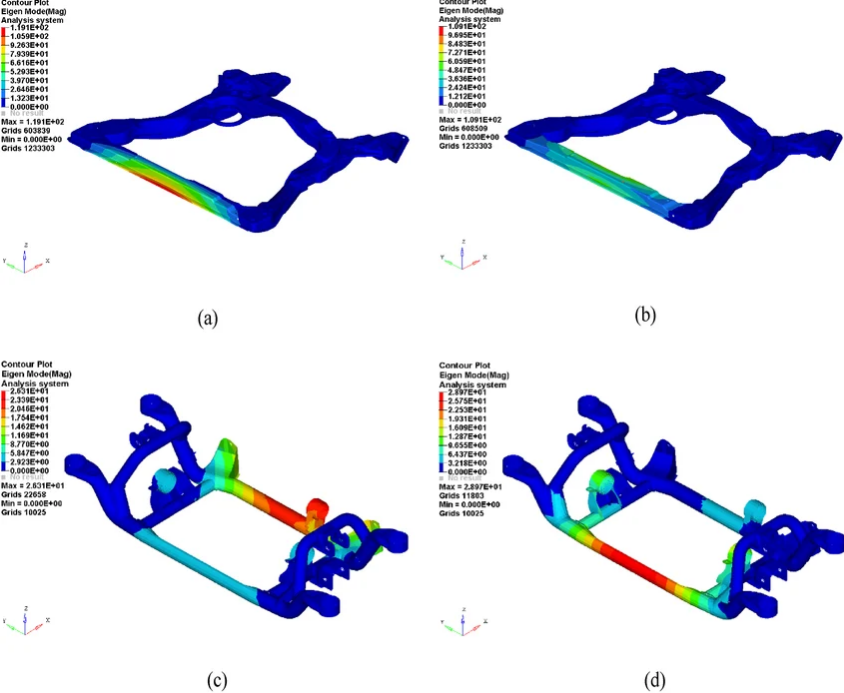

针对这种复杂的受力模型，江西光益研发团队在项目初期，便会利用庞大的材料数据库及CAE有限元分析软件，精确模拟副车架在满载急刹或极限过弯时的应力集中点，从而针对性地优化衬套金属内管的设计斜率与橡胶主应变方向，确保其在大载荷下依然能维持车架的几何刚性。
欧系和日系底盘质感有什么区别？副车架衬套的动静刚度调校逻辑
经常有驾驶者反馈，欧洲车过减速带时底盘显得极为“厚重、扎实”，而部分亚洲车型则显得单薄。排除车身钢材用料差异外，最核心的秘密隐藏在副车架的连接点设计与橡胶衬套的“动静刚度比（Kd/Ks）”调校之中。
优秀的底盘质感建立在复杂的悬架柔度平衡之上。江西光益通过调配高性能橡胶配方，精准控制副车架衬套的径向与轴向刚度，在保证极高转向支撑力的同时，最大限度降低高频动态刚度，实现操控与滤震的完美融合。
高频滤震与低频支撑：橡胶动静比测试与CAE有限元分析
在底盘NVH调校工程中，副车架衬套的设计必须面临一个经典的物理矛盾：操控性要求高刚度，而舒适性要求低刚度。
- 静刚度（Static Stiffness, Ks）： 决定了车辆在加速、制动和过弯时，副车架相对于车身的位移量。静刚度越大，车辆的转向响应越直接，路感越清晰（即所谓的“德系扎实感”）。
- 动刚度（Dynamic Stiffness, Kd）： 决定了衬套在吸收路面高频连续碎震（如粗糙柏油路面、搓板路）时的能力。动刚度越低，传递到车内的路噪和细碎震动就越少。
为了打破这一矛盾，追求最优的“动静刚度比（通常目标值为1.2至1.4之间）”，江西光益试验中心斥巨资引进了行业顶尖的400Hz高频动态性能测试机。
在联合开发阶段，我们可以将定制配方的橡胶试样放入测试平台，模拟车辆在80km/h时速下压过粗糙路面时产生的高频激振。通过精确扫描橡胶在不同频率下的滞后角（Loss Angle）与储能模量，工程师可以不断微调天然橡胶与炭黑等补强填料的比例。最终，我们交付给Tier 1的副车架衬套，不仅具备极高的径向静刚度以维持四轮定位参数，还能在几十至几百赫兹的频段内展现出极低的动刚度，完美拦截高频空气声与结构共振。
副车架衬套有哪些结构类型？实心橡胶与液压衬套的滤震区别
底盘NVH调校往往面临物理材料的极限博弈。传统的纯天然橡胶材料很难同时兼顾“低频大阻尼（用于吸收减速带大冲击）”与“高频低刚度（用于隔离细碎震动）”。为了突破这一NVH性能天花板，现代高端车型的副车架开始大量采用液压衬套。
现代副车架衬套主要分为实心橡胶衬套与高端液压衬套。实心衬套结构简单且耐久性强；而液压衬套内部封装了特殊流体，利用惯性通道的节流效应提供巨大的低频阻尼，同时利用解耦膜实现极低的高频动刚度，是底盘NVH越级调校的核心利器。
流体阻尼与解耦膜：液压衬套的NVH隔离机制与制造壁垒
普通的实心副车架衬套依靠橡胶分子链的内摩擦来耗散能量，但其滞后角（阻尼大小）往往有限。当Tier 1工程师需要解决特定频段（如10-15Hz的发动机怠速抖动或路面低频轰鸣）共振时，江西光益工程团队会推荐联合开发液压衬套（Hydro-bushing）。
液压衬套的内部是一个高度复杂的流体力学系统，主要包含主液室、副液室、惯性通道（Inertia Track）以及解耦膜（Decoupler）。
- 低频大振幅工况（过减速带/大坑洼）： 当副车架受到剧烈冲击时，橡胶主簧发生大变形，迫使内部的乙二醇等防冻流体高速流过狭长的惯性通道。流体的黏性阻力会产生极大的动态阻尼角（Loss Angle），瞬间吸收和衰减巨大的冲击能量，消除底盘过坑后的余震与晃动。
- 高频小振幅工况（粗糙柏油路面巡航）： 在微小的高频碎震下，流体来不及流过阻力极大的惯性通道，此时内部柔韧的“解耦膜”开始高频振动。这使得流体腔吸收了体积膨胀，呈现出极低的动态刚度（Dynamic Stiffness），犹如给底盘垫上了一层极软的海绵，有效隔离了令人烦躁的高频路噪。
然而，液压衬套的制造与总装壁垒极高。它不仅要求内部铝合金骨架具备极高的尺寸精度，还需要在流体注液、橡胶抽真空硫化密封以及缩径压装时不发生任何微渗漏。依托全自动设备与MES过程监控系统，江西光益能够在海量生产中确保每一个液压衬套的流体压力与动态性能曲线完全吻合客户的DVP规范。
过坑洼路面副车架异响是怎么回事？橡胶衬套常见NVH失效模式诊断
当一辆原本底盘扎实的汽车，在行驶了六七万公里后，过坑洼路面开始出现松散的余震与异响，售后工程师通常首先排查的就是四点悬浮副车架衬套的失效状态。
副车架衬套最致命的失效模式包括热氧老化引发的严重龟裂、低温环境下的动态硬化，以及由于硫化工艺不良导致的金属与橡胶界面剥离脱胶。一旦失效，底盘将彻底丧失高频滤波能力。
橡胶老化脱胶与动态硬化引发底盘共振的FMA深度分析
作为底盘橡胶件的源头制造基地，江西光益质量团队对大量的副车架衬套路试退回件进行了深入的微观FMA（失效模式分析），总结出以下导致底盘异响的三大技术元凶：
- 热氧老化与臭氧龟裂（Environmental Aging）：
副车架位于底盘最底部，常年遭受高温排气管辐射、冰雪融雪剂腐蚀以及大气臭氧侵袭。如果供应商的橡胶配方抗老化体系不达标，橡胶大分子链会迅速断裂，表面出现深度龟裂。随着裂纹向内延伸，衬套的有效承载面积锐减，不仅完全丧失吸收高频振动的能力，还会导致副车架产生巨大的异常旷量。 - 金属界面脱胶与剪切撕裂（Bonding Failure）：
副车架衬套通常需要承受极端的剪切力与拉伸力。如果制造工厂的磷化前处理工艺粗糙，或者涂胶不均，在长期受力下，橡胶与内部/外部金属管之间会发生剥离（脱胶）。一旦脱胶，金属骨架会直接撞击车身，在急加速或急刹车时产生极其清脆的“咔哒”金属敲击声。为杜绝此问题，江西光益引进了全自动涂胶、抛丸、磷化生产线，确保涂覆的特种环保胶粘剂均匀致密，配合400T以上的重型注射硫化机，实现分子级的化学键合。 - 低温动态硬化效应（Cold Stiffening）：
在北方严寒的冬季，普通橡胶会逼近其玻璃化转变温度，质地变得如石头般坚硬。此时，动刚度会成倍飙升，过减速带时冲击力毫无保留地传至车身，产生生硬的颠簸感和异响。江西光益通过配备专业的耐低温老化试验箱，针对极寒地区专门开发了低温柔顺性极佳的合成配方，确保-40℃工况下依然保持Q弹的减震质感。
Tier 1怎么评估底盘副车架衬套供应商？多通道疲劳耐久测试怎么做？
在全球汽车产业链极度内卷的今天，主机厂对底盘NVH件的要求已经跃升至“全生命周期免维护”。大型Tier 1配套厂在遴选副车架衬套供应商时，考核的核心早已不是单纯的报价，而是源头工厂的极限制造工艺壁垒与闭环验证能力。
一家合格的高端底盘橡胶件源头工厂，必须严格遵循IATF 16949质量管理体系，深度掌握“缩径”抗疲劳后处理工艺，并能利用三通道疲劳测试机完美复现整车数十万公里的极限路况。
缩径抗疲劳工艺与三通道疲劳测试机的百万次闭环验证
为了让每一只交付给客户的副车架衬套都具备挑战百万公里耐久的底气，江西光益在制造与测试端构筑了深厚的技术护城河：
1. 核心工艺壁垒：抗拉伸撕裂的“缩径（Swaging）”工艺
橡胶材料天生“怕拉伸、不怕压缩”。在副车架受到极端扭转时，衬套内部的橡胶极易被拉裂。为了解决这一痛点，江西光益在装配后处理环节，全面坚持采用高成本的“缩径（Swaging）”工艺。我们通过高精度伺服液压设备，对衬套的外层金属套管进行强制的径向压缩微调。这一动作能迫使内部的橡胶网络产生巨大的永久残余“预压应力”。实测数据显示，这种将拉伸应力转化为压缩应力的工艺，能使衬套的疲劳寿命直接提高约50%，从制造根源上抹杀了早期撕裂的隐患。
2. 极限耐久盲测：定制化多通道疲劳测试矩阵
真正的品质是“测”出来的。江西光益试验中心拥有令人震撼的硬件储备：除了常规的10KN、100KN、200KN电子拉力机外，我们还专为复杂底盘件配置了单通道扭转测试平台、双通道以及行业顶尖的三通道疲劳测试平台。
这意味着，当Tier 1提供DVP（设计验证计划）需求时，我们可以将副车架衬套直接装在三通道台架上，同时在径向（上下颠簸）、轴向（前后加减速）和扭转（左右过弯）三个自由度上施加耦合激振，完美模拟车辆在极寒气温下连续行驶于比利时烂路、交叉轴等恶劣工况。历经数百万次高强度疲劳交变测试而不脱胶、不断裂，是我们对客户最庄严的承诺。
再加上江西光益全面导入的MES（制造执行系统），从原材料的硫变仪、门尼粘度仪检验，到超过200台精密制造设备（含CNC柔性加工线）的运转监控，实现了100%全过程数字化追溯。把过程控制做到极致，确保每一批次产品的动静刚度与耐久寿命分毫不差。
汽车底盘NVH联合开发与定制代工建议
底盘副车架衬套，绝不仅仅是填充在金属缝隙里的一个“胶垫”，它是决定整车行驶质感、隔离路噪轰鸣、保障悬架几何精准度的核心枢纽。从填补微观装配公差，到动静刚度的精确匹配，再到引入极高壁垒的液压衬套技术与缩径抗疲劳工艺，每一处细节都极其考验源头制造工厂的配方沉淀与体系压榨能力。
江西光益减震系统有限公司，作为荣获SGS认证的IATF 16949及ISO 14001国家高新技术企业，始终践行“为客户创价值”的核心信仰。我们不仅具备千万级的庞大产能保障交付，更拥有顶级的材料数据库与独立设备研发能力，可按照您的特殊DVP需求定制多通道测试平台。无论您是寻求解决极其棘手的底盘共振与异响难题，还是需要进行下一代车型（涵盖乘用车、商用车、短交通及头部农机）的高端NVH橡胶件联合开发，欢迎将您的3D数模与技术图纸交予江西光益。我们将以世界级的研发响应速度与极致智造实力，成为您最值得信赖的全球供应链专业合作伙伴！
