深入解析江西光益减震系统有限公司如何通过扭转刚度测试、臭氧老化测试与精准硫化工艺，为主机厂与Tier 1提供高标准、长寿命的底盘NVH解决方案。
底盘异响与早期失效是主机厂与Tier 1面临的严峻挑战。劣质减震件不仅破坏整车NVH体验，更面临高昂的召回风险。如何确保关键底盘零部件的绝对可靠？
江西光益减震系统有限公司通过涵盖动静刚度、多轴疲劳及高分子材料老化的全栈测试体系，为您提供具有精准悬架运动学匹配与卓越耐久性的底盘减震解决方案，彻底解决底盘NVH痛点。
真正的脱颖而出并非依靠低廉的价格，而是硬核的制造与工程验证实力。依托我们在厂内配置的400T精密硫化设备，以及扭转测试机、刚度测试机、盐雾与臭氧老化测试舱等全套实验矩阵，江西光益减震系统有限公司已实现了从橡胶配方正向研发到成品深度验证的全链条闭环。我们专为满足严苛的全球Tier 1及主机厂工程标准而生。
卓越的耐久性，如何满足长效使用需求？
底盘悬架在复杂路况下面临数百万次的交变载荷，橡胶疲劳开裂是导致零件失效的致命元凶。无法通过整车全生命周期路谱测试的底盘零件毫无工程价值。
江西光益依托多通道疲劳测试系统与专用臭氧老化试验箱，确保橡胶金属结合件在极限动态应力及严苛环境暴露下，仍能保持全生命周期的抗撕裂与保弹性。
疲劳失效模式深度分析 (FMA) 与验证规程
在底盘NVH控制中，橡胶材料的疲劳失效通常表现为微观裂纹的萌生、扩展，直至宏观撕裂。传统售后市场的替代件往往在3万公里后便出现刚度严重衰减甚至结构脱胶。为了彻底打破这一瓶颈，江西光益减震系统有限公司建立了远超行业基准的老化与动态疲劳测试协议。
老化降解与臭氧攻击防护：橡胶大分子链在臭氧（O3）和环境紫外线的作用下极易发生断链反应，导致表面皲裂。在我们的材料实验室中，我们将标准硫化试样置于专用的臭氧老化测试舱内（测试参数：浓度50pphm，环境温度40℃，静态拉伸应变20%），进行连续72至168小时的极限老化模拟。测试大数据表明，未经特殊优化的常规配方其断裂伸长率下降往往超过40%；而江西光益特调的天然橡胶（NR）混炼胶，通过引入高性能防老剂体系，其物理性能衰减率被严格控制在15%以内。
高频交变载荷下的多轴动态疲劳：依靠高频伺服液压疲劳测试设备，我们能够在台架上精准模拟车辆在极端颠簸路面（如比利时路、搓板路）的真实受力工况。以我们联合研发的某款液压控制臂衬套为例，测试中对样件施加±5kN的径向动态载荷与±3°的扭转交变激励，测试扫频范围设定为5-15Hz。在连续完成200万次循环后，通过高精度影像测量仪及剖开检查，江西光益产品表面无任何宏观裂纹，整体永久变形量＜5%。
江西光益测试标准对比分析
| 测试项目 | 行业常规标准 | 江西光益执行标准 |
|---|---|---|
| 臭氧老化 (50pphm) | 72小时无龟裂 | 168小时无龟裂，刚度变化率<10% |
| 动态疲劳寿命 | 100万次交变循环 | ≥200万次循环，并包含高低温环境交变 |
| 撕裂强度 (kN/m) | ≥45 | ≥60 |
精密工程，如何实现最佳的底盘NVH性能？
底盘悬架的运动学调校犹如走钢丝。控制臂衬套刚度哪怕出现微小的公差偏差，都会直接导致车辆操控模糊、轮胎异常偏磨甚至引发座舱内的低频共振轰鸣。
借助尖端的扭转测试机与三向刚度测试机，江西光益能够以微米级精度绘制动静刚度曲线，确保每一个减震部件完美契合主机厂的悬架运动学K&C指标。
动静刚度精准调校的工程逻辑与仿真验证
底盘系统的核心诉求在于精确控制各个自由度方向的受力响应与位移轨迹。对于Tier 1工程师而言，悬架衬套的径向刚度决定了车辆高速过弯时的横向支撑力，而轴向刚度与偏航刚度则直接关乎对路面纵向冲击的吸收效率。
全方位刚度测试闭环规程：在江西光益的NVH实验室中，高性能刚度测试机是把控产品性能的核心“法官”。测试过程中，伺服作动缸以恒定的精准速率（例如10mm/min）对试件施加预载，随后自动执行多级位移加载测试。在典型的±2mm至±10mm位移区间内，系统连续采集力-位移迟滞回线。这不仅验证了零件的静态支撑能力，更输出了用于主机厂整车动力学匹配的关键阻尼特性数据。
扭转特性的微观结构调校：针对副车架衬套及扭力梁轴套，其扭转刚度是决定车辆抗侧倾能力的核心参数。江西光益利用高精度扭转测试机，将测试角度的控制精度细化至0.1°。配合先进的非线性有限元分析（CAE），我们的研发团队能够在开模前准确预测橡胶件在不同偏转角下的变形场与应力集中区域。通过对橡胶主段剖面设计进行微调（例如精准计算减重孔的形貌或调整模具硫化预压缩量），我们将量产件的刚度公差严格锁定在主机厂要求的±10%窗口期以内。这种深入骨髓的精密工程能力，使得江西光益不仅是制造工厂，更是可靠的同步工程协同开发伙伴。
极限安全，我们的材料与结构如何经受考验？
在紧急避险（如麋鹿测试）或遭遇坑洼剧烈冲击时，悬架系统瞬间承受成倍的撕裂与高剪切力。一旦减震件发生金属与橡胶界面剥离，车辆将面临失去转向响应的灾难。
江西光益通过严苛的破坏性推脱力测试与界面应力分析，实现了金属与橡胶分子级的硫化键合，彻底消除底盘结构件在极端工况下的灾难性失效风险。
界面结合失效分析与极限强度物理验证
在橡胶金属复合减震件中，最致命且最不可接受的故障模式即为界面脱胶剥离。当车辆遭遇大马力弹射起步或深坑高速冲击时，巨大的瞬态剪切应力将全部集中在极其薄弱的粘接面上。如果制造过程中的硫化工艺存在任何瑕疵——如前处理磷化膜晶相不均、胶粘剂涂覆厚度超差或模腔内硫化温度场分布不均匀——都将必然导致结合界面失效。
硫化交联反应的绝对工艺保障：为了从物理根源上突破这一安全隐患，江西光益减震系统有限公司在制造端实施了极为严苛的硫化参数监控（温度-时间-压力曲线）。配合自动化喷涂工艺与红外膜厚测厚仪，我们确保底涂与面涂层在复杂金属骨架上的厚度高度一致。在厂内400T精密硫化机的超高压合模作用下，橡胶大分子与金属骨架表面的胶粘剂发生深度的化学交联反应，形成不可破坏的分子锁链。

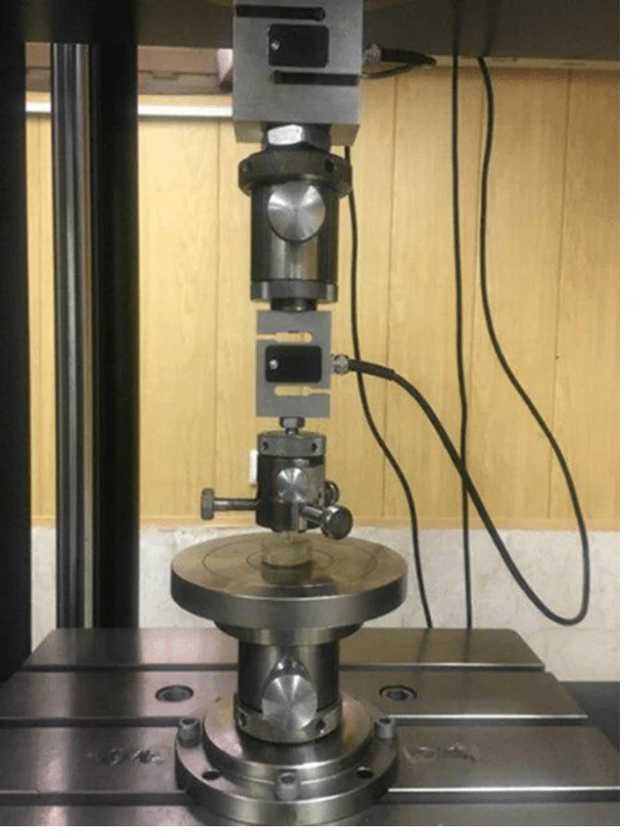

破坏性推脱力测试 (Push-out Force Testing)：在汽车安全领域，理论必须由破坏性数据来支撑。我们对每一生产批次的产品强制执行极限推脱力与轴向拉拔测试。按照主机厂最严苛的放行标准，利用万能材料试验机对零件加载直至发生结构性彻底破坏。江西光益的质量底线是：破坏面必须100%发生在橡胶本体内部（即本体撕裂），绝不允许在金属与橡胶的粘接界面出现任何形式的剥离。通过模拟超载工况下的极限剪切，我们确保控制臂总成即使在遭受标定载荷300%的峰值冲击时，核心约束结构依然稳如泰山。
经得起时间考验的高品质材料是如何炼成的？
冬季道路播撒的除冰盐、沿海地区的高浓度盐雾与常年高湿环境，堪称底盘金属件的“癌症”。腐蚀不仅迅速破坏外观，更会悄无声息地削弱金属结构件的屈服强度与疲劳极限。
利用精准控制的400T硫化设备与超长周期的连续盐雾测试验证，江西光益确保金属骨架的防腐性能大幅超越常规要求，保障部件的长效生命周期。
金属防腐衰退模式与高标准表面涂层工艺
底盘部件长期暴露在泥水飞溅、酸雨和高盐度环境中。传统且廉价的电泳涂装工艺若前处理清洗或成膜不当，极易在金属边缘微观缺陷处引发丝状腐蚀或红锈蔓延。一旦锈蚀横向渗入橡胶与金属的硫化结合区域，体积膨胀的铁锈将直接顶开橡胶层导致剥离，直接宣判底盘零部件生命终结。
中性盐雾测试极限规程：为了验证防腐体系的可靠性，江西光益在厂内配置了完全符合ISO 9227标准的大型盐雾老化舱。测试中，我们将完成表面处理的金属骨架以及最终硫化成品件，暴露在连续喷洒5%氯化钠溶液（控制pH值为6.5-7.2，测试环境温度恒定35℃）的高密度雾化环境中。针对高要求的Tier 1出口客户，我们摒弃了行业常规的240小时放行标准，强制要求核心结构件必须通过超过480小时、部分高配产品甚至高达720小时的中性连续盐雾测试，且表面不允许出现任何明显的红锈点。
高分子材料与金属表面处理的深度融合：
我们在金属骨架的前处理阶段全面导入了先进的微晶磷化或硅烷化环保处理工艺。这不仅为后续的胶粘剂提供了成倍增加的微观锚固比表面积，更为金属基体筑起了坚固的第一道防腐防线。随后，结合高性能阴极电泳底漆及先进的锌铝涂层工艺，江西光益的底盘件能够在最恶劣的实车路况下展现出极强的耐候性。这种卓越的抗腐蚀能力不仅维持了底盘系统的美观度，更从根本上切断了锈蚀导致的早期失效，保障了NVH特性的长久稳定。
量产一致性：如何通过严苛的质量控制闭环？
在实验室里精心打造的“完美样件”并不能代表工厂的真实量产水平。批次间的材质物理波动、尺寸形位公差超差，往往是Tier 1客户装配线上最头疼的供应链风险。如何彻底杜绝批量缺陷？
从高分子原材料入厂到最终成品放行，江西光益依托完善的内部实验室与SPC统计过程控制，实现IATF 16949标准下的全链条闭环质量管理，坚定保障零缺陷交付。
基于数据驱动的大规模制造一致性控制体系
在现代汽车供应链中，卓越的质量首先是设计出来的，其次是严格控制出来的。主机厂对关键安全零部件的PPM（百万分之不良率）要求近乎零容忍。江西光益减震系统有限公司深知，单纯依赖第三方机构的周期性抽检根本无法满足高效且低风险的量产需求。因此，我们将质量控制触角前置到制程的每一个工艺节点。
密炼与硫化核心工艺的实时监控：橡胶混炼是决定最终产品动静刚度与疲劳寿命的绝对起点。我们对每一批次的混炼胶实施100%的流变仪动态测试，精确监控材料的最小扭矩、最大扭矩及焦烧时间参数，确保混炼均匀度。在成型环节，我们的400T精密硫化机组全线配备了高级PLC控制系统与数据自动采集模块。针对每一模产品，其模腔硫化温度（精准控制在设定值的±2℃以内）、保压时间曲线与液压成型压力均被系统实时记录，并自动生成SPC图表。
一旦系统运算发现某个关键特性的CPK指数低于1.67的安全红线，设备将立即自动声光预警并强制隔离当前批次。这种严密、无需人工干预的内部闭环管控，使得江西光益能够快速、高质量且合规地完成各级PPAP文件的整理与提交。Tier 1客户完全无需担忧批次间出现的刚度跳动或安装孔位超差，真正为客户实现了从样件试制验证到大批量连续生产的平滑、无缝衔接。
结语：与江西光益携手，定义底盘NVH新标准
综上所述，能够在当今竞争白热化的全球底盘零部件市场中脱颖而出，依靠的绝非侥幸。江西光益减震系统有限公司通过全套自有重资产实验设备——从高频疲劳测试机到精密扭转与刚度测试机，从臭氧老化舱到长周期盐雾防腐实验室——构建了坚不可摧的底层技术壁垒。我们向客户交付的，从来不仅仅是符合图纸尺寸的橡胶金属结合件，更是为全球Tier 1与主机厂量身定制的系统级NVH与耐久性解决方案。如果您正在寻找一家具备强大正向工程能力、严苛测试闭环与极致量产一致性的直接制造伙伴，欢迎将您的3D数模或技术图纸提交给江西光益工程团队。我们将利用深厚的行业经验，为您提供深度的可行性分析与高效的联合开发方案。
