面向全球主机厂与Tier 1配套体系，江西光益减震系统有限公司凭借前沿的NVH部件正向研发能力、精密制造工艺及严苛的质量控制标准，定义汽车底盘件的行业品质标杆。
随着整车电气化与底盘轻量化的加速，主机厂对底盘NVH（噪声、振动与声振粗糙度）部件的要求已趋向极致。微小的刚度偏差或早期疲劳失效，都将直接导致整车路噪增加及操控质感下降。
作为全球供应链的深度协同工程伙伴，江西光益减震系统有限公司通过贯穿从材料配方到最终成品的APQP（产品质量先期策划）流程，确保每一件橡胶金属复合部件不仅符合严苛的动态刚度公差，更具备百万级量产的绝对一致性，从而牢牢守住底盘NVH控制的最后一道防线。
尽管市场竞争日益激烈，但面向大型售后品牌、Tier 1配套厂及主机厂时，江西光益始终拒绝以牺牲性能为代价的妥协。通过引入先进的自动化硫化设备、多通道动态疲劳试验机以及覆盖全厂的MES制造执行系统，光益减震构建了从原始几何设计评估到批量无缺陷交付的闭环制造体系，真正实现了工程图纸向高质量实物的完美转化。
OEM与ODM经验如何打造高一致性制造？
底盘悬架系统对减震衬套的刚度敏感度极高，批次间一致性差是导致车辆跑偏及异常磨损的核心诱因。传统制造模式中，过度依赖人工干预往往导致产品性能波动巨大。
凭借丰富的OEM与ODM代工及协同研发经验，江西光益将防错设计（Poka-Yoke）融入混炼、涂胶与硫化全流程，通过全自动化闭环控制，将产品径向与轴向刚度的批次公差稳定控制在±8%的严苛区间内。
消除热历史变异引发的刚度失效（FMA）
在橡胶金属复合件的制造中，最隐蔽的失效模式之一是“硫化不均导致的一致性失效”。当硫化温度场分布不均或欠硫/过硫发生时，橡胶内部交联网络密度会出现巨大差异，导致同批次甚至同模腔产出的衬套，其动静刚度比（Dynamic-to-Static Stiffness Ratio）呈现离散状态。这不仅会引发早期的应力松弛，更会在装车后导致不可预测的NVH问题。
针对这一行业痛点，江西光益减震在量产流程中实施了极端严苛的工艺参数管控：
- 精准热力学建模与模流分析： 在模具开发阶段，我们不仅进行腔体尺寸的设计，更导入模流分析软件评估胶料在模腔内的流变行为（Rheological Behavior）与温度场分布，从设计源头消除流痕与困气。

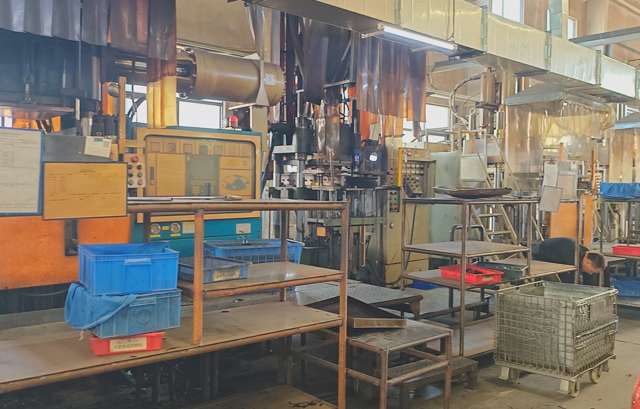

- 闭环温度控制： 我们采用配备了精密PID温控模块的全自动多工位注射硫化机。设备在运转时，上下模板的热电偶能够以毫秒级的频率监测温度变化，确保成型过程中模腔内的实际温度差被严格压缩在±2℃以内。
- 硫化曲线实时监控： 通过引入在线流变仪数据跟踪，我们对每一批次混炼胶的焦烧时间（T10）与正硫化时间（T90）进行精准测定，从而动态调整设备硫化周期，确保每一件产品都达到最佳交联密度。
| 测试维度 | 行业常规公差范围 | 江西光益内控标准 | 对整车NVH的工程意义 |
|---|---|---|---|
| 硫化温度波动 | ± 5℃ | ± 2℃ | 避免表面过硫或内部欠硫，确保交联网络均匀 |
| 径向刚度偏差 | ± 12% - 15% | ± 8%以内 | 保证左右悬架受力均衡，避免车辆直线行驶跑偏 |
| 硬度一致性 (Shore A) | ± 5度 | ± 3度 | 提供可预测的高频振动隔离性能 |
ISO/TS16949认证与全面质量控制体系
一张质量体系证书并不等同于合格的交付能力。在复杂的供应链中，如果质量控制仅仅停留在末端检验，将引发高昂的废品成本及极大的漏检风险。
我们将质量管理体系（基于ISO/TS16949及现行IATF16949标准）深度嵌入日常制造的每一个SOP（标准作业程序）中，从进料的红外光谱分析到最终的破坏性推脱力测试，实现100%的过程追溯与零缺陷拦截。
攻克金属与橡胶界面的粘接失效（Adhesion Failure）
对于摆臂衬套及发动机悬置等承载部件，橡胶与金属骨架的剥离（脱胶）是致命的A级失效模式。一旦发生界面分离，部件不仅瞬间丧失减震功能，更可能导致悬架结构松动等严重安全事故。江西光益的全面质量控制体系通过多重维度的“质量门控（Quality Gate）”彻底根绝此类风险：
- 金属表面处理的严苛监控： 金属骨架的微观粗糙度与表面活性是决定粘接强度的前提。我们严格控制脱脂、磷化及抛丸工艺，要求喷涂底胶前的金属表面不仅要达到规定的清洁度标准，抛丸粗糙度（Ra值）必须处于最佳吸附区间。
- 胶黏剂涂覆的膜厚一致性： 引入自动化喷涂及滚涂设备，替代传统手工刷胶。通过膜厚仪对底胶（Primer）和面胶（Cover Cement）进行微米级检测，防止涂层过厚引发的内聚力破坏或涂层过薄导致的界面剥离。
- 推脱力测试与破坏形貌判定： 在每班次的抽检中，光益减震的实验室都会利用高精度万能材料试验机对成品进行推脱力测试（Push-out Force Test）。我们不仅关注破坏时的峰值载荷，更严格按照ASTM标准评估其破坏形貌——唯有橡胶层呈现100%内聚破坏（Rubber Cohesive Failure，即金属表面完全残留橡胶），才被判定为工艺合格。
全球化布局与久经考验的性能表现
全球主机厂的车型销售跨越多个纬度，从俄罗斯的极寒冻土到中东的酷暑荒漠，底盘橡胶件需要承受极端温差与复杂臭氧环境的持续摧残。
江西光益减震依托自有的高分子材料实验室，针对全球多样化路况开发了涵盖NR（天然橡胶）、EPDM（三元乙丙）等数十种抗老化定制配方，确保部件在生命周期内的机械性能与动态响应无衰减。
极端工况下的高分子材料抗疲劳设计
在长期的户外暴露和动载荷作用下，高分子材料极易发生臭氧龟裂（Ozone Cracking）和热氧老化导致的硬化发脆，最终诱发裂纹扩展与断裂。为了满足Tier 1及主机厂的全球化性能规范，我们实施了严苛的环境可靠性及疲劳耐久测试：

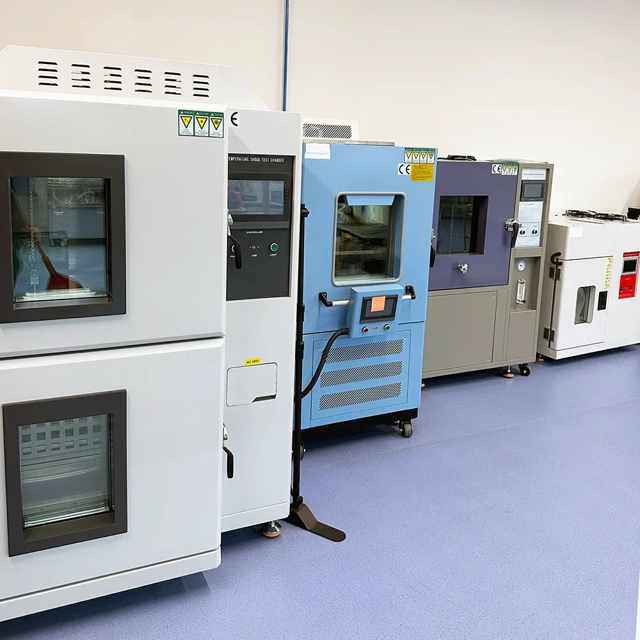

- 加速老化与疲劳耦合分析： 传统的静态老化测试无法真实反映底盘件的工况。我们将试验件置于高低温交变湿热试验箱中，在-40℃至+120℃的极端热冲击循环后，立即将其安装于多轴伺服液压疲劳试验机上。
- 百万次级动态疲劳验证： 模拟真实路谱采集的数据，施加径向、轴向及扭转方向的复合载荷。我们要求减震部件在经历超过200万次交变载荷循环后，不出现可见宏观裂纹，且动态刚度的衰减率（Stiffness Degradation Rate）严格控制在主机厂规定的极限范围内（通常小于15%）。
- 防臭氧配方调控： 通过在天然橡胶基体中精准添加微晶蜡与抗氧剂，使其在硫化成型后能在橡胶表面迁移形成致密的保护膜，从而在超过500小时的高浓度臭氧测试室中保持零龟裂。
守护合作伙伴声誉的可靠品质
在严酷的整车市场环境中，因零部件质量缺陷导致的大规模召回将对汽车品牌声誉造成毁灭性打击，也会令其背后的Tier 1供应商面临巨额索赔。
我们将捍卫客户声誉视为最高准则。通过在产品生命周期前端引入有限元分析（CAE）与DFMEA（设计失效模式及后果分析），江西光益在虚拟阶段即可锁定应力集中点并完成结构拓扑优化，消除潜在隐患。
CAE赋能的应力分布与疲劳寿命预测
传统的“试错法（Trial and Error）”开发模式周期长且无法触及设计的物理极限。作为研发型工程伙伴，江西光益运用高级非线性有限元软件（如Abaqus）对减震结构进行全参数化建模与应变模拟。
当衬套承受极限偏转角或大行程冲击时，内部橡胶往往在倒角或过度区域产生极高的局部主应变（Maximum Principal Strain）。如果不对几何特征进行修正，这些高应力区将成为微裂纹的温床。通过引入超弹性材料本构模型（如Mooney-Rivlin或Ogden），我们的工程师能够在三维空间内精准定位这些高应力梯度区域，并通过微调金属内芯的外形轮廓或优化橡胶的过渡圆角半径，使应力分布趋于均匀。这种正向干预将部件的疲劳寿命预期提升了30%以上，从根本上降低了售后索赔率，构筑了坚实的品质护城河。
为什么选择江西光益减震作为您的工程伙伴？
全球供应链正在重塑，主机厂需要的不再是一个仅能按图加工的低成本车间，而是具备同步工程能力（Simultaneous Engineering）、能够主动提供NVH优化建议的战略盟友。
从逆向扫描剖析到正向3D建模，从模具快速原型制造到PPAP（生产件批准程序）的标准交付，江西光益凭借深度垂直整合的能力，为客户极大缩短了开发周期，降低了综合验证成本。
全链条协同研发的快速响应机制
在现代汽车开发流程中，敏捷性与准确性同样重要。江西光益建立了一套专为Tier 1及主机厂服务的高效研发响应机制：
- 精准逆向与对标测试： 当客户提供目标样件时，我们不仅进行三维激光扫描提取几何参数，更利用FTIR（傅里叶变换红外光谱仪）与TGA（热重分析仪）对其材料配方进行微观剖析，快速获取其基胶种类、填料比例及硫化体系信息，为后续的正向优化提供基准数据。
- 模具自主开发与快速打样： 依托厂内的高精度CNC加工中心及慢走丝线切割设备，光益减震实现了模具的完全自制。这使得我们在面临紧急开发任务时，能够在收到数据后的2周内完成模具设计并提供首件（OTS样件），大幅领先行业平均速度。
- 无缝对接APQP与PPAP流程： 我们的项目工程团队熟练掌握整套质量五大核心工具（APQP, FMEA, MSA, SPC, PPAP）。每一个新项目的投产，都会伴随完整的控制计划、过程流程图及材料性能验证报告，确保样件与量产件性能的无缝衔接。
以卓越执行力定义行业标准
最精密的设计图纸，最终都必须依靠车间现场一丝不苟的执行来兑现。标准不能仅仅停留在体系文件中，它必须化为机器的运转节拍和工人的肌肉记忆。
江西光益减震以精益生产（Lean Production）理念为基石，通过严抓现场5S管理、持续推行TPM（全面生产维护）及CIP（持续改进计划），将复杂的高级工程要求精准转化为每一个加工工位的标准化输出。
消除人为变异的精益现场管控
由于橡胶成型工艺兼具化学反应与物理形变的双重复杂性，人为操作的不稳定性是导致不良品流出的巨大风险点。江西光益如何通过现场管理控制这一风险（PFMEA应用）？
- 自动化检测设备的引入： 为应对操作工长时间目视检验带来的疲劳漏检，我们在关键尺寸检验及外观缺陷识别工序中，逐步导入了基于机器视觉的AOI（自动光学检测）系统。该系统利用多光谱光源与高分辨率工业相机，能够精准捕捉衬套表面的微小缺胶、流痕及裂纹，实现客观、高效的非接触式全检。
- 防错治具与操作防呆： 在总装与压装工位（例如液压衬套的组装或外管的缩径工序），我们大量设计并采用了机械或传感防错治具。如果零部件的朝向错误或缺失关键组件，设备将拒绝启动或发出声光报警，从物理层面切断了由于员工疏忽而产生不合格品的途径。
- 数据驱动的SPC监控： 每一台生产设备旁的工控终端都实时运行着SPC（统计过程控制）软件。质检员定时录入的尺寸数据自动生成Xbar-R控制图，一旦发现数据呈现偏移趋势或异常点（即使尚未超差），系统即刻预警。工程团队会立刻介入调查特殊原因，彻底阻断系统性废品的产生。
结论
底盘NVH零部件的制造是一场容不得任何短板的综合工程战。每一块橡胶与金属的完美结合，都承载着车辆的安全性、驾驶的质感以及最终用户的品牌信任。
江西光益减震系统有限公司以此为使命，通过融合15年深厚的材料学积淀、前沿的有限元CAE仿真、全自动化的硫化制造技术以及严密无隙的TS/IATF16949质量门控体系，为全球汽车供应链树立了无可争议的品质基准。我们不仅是制造标准的执行者，更是底盘振动控制解决方案的联合创新者。我们诚邀全球Tier 1配套厂及主机厂工程团队提交您的3D模型或技术规范，江西光益的资深工程专家将竭诚为您进行全方位的可制造性分析与NVH优化评估，携手打造下一代高品质汽车底盘。
