损坏的控制臂衬套有哪些症状？

你过减速带时听到异响。你的车在直行高速上跑偏。你在急转弯时感到不安全。损坏的控制臂衬套隐藏在这些危险症状的背后。忽视它们会破坏你的悬挂几何。

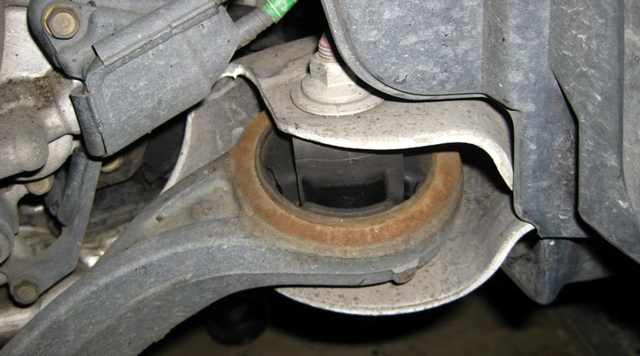

损坏的控制臂衬套最常见的症状包括巨大的金属撞击声或吱吱声、转向手感松散、方向盘振动以及快速且不均匀的轮胎偏磨。在刹车、加速或过弯时，你会经历操控性差和车辆不稳定。出现这些症状是因为老化的橡胶不再能够阻尼路面冲击，也无法将控制臂牢牢固定在原位。

在 GJBUSH，我们每天都在研发橡胶金属减震件。我经常审查来自主机厂的 NVH 失效报告。我们专注于这些确切的症状，以设计出更好的内部橡胶基体。我们控制精确的硫化曲线，以防止过早撕裂。

为什么在行驶和转向时会听到异响？

客户抱怨有巨大的砰砰声。修理工在过减速带时听到吱吱声。找到准确的异响源需要耗费数小时。误诊浪费金钱。

你听到异响是因为撕裂的橡胶导致了金属对金属的接触。在过颠簸路面或转向时，控制臂会撞击副车架。干燥或破裂的衬套也会随着悬挂的运动发出吱吱声。这种金属撞击声是衬套失效最早、最明显的警告信号。

NVH 声学工程视角

设计衬套的声学特性需要严格的公差控制。我每天在我们的声学实验室测试动态载荷条件。我们发现噪音通常源于粘接线失效。橡胶从内部金属套管上剥离。这种失效使得内套管在受载时可以自由滑动。我们在硫化前使用专有的化学粘接剂来消除这种吱吱声。我们的工厂确保每一批次都达到 100% 的表面附着力。我们还密切测量扭转偏转。衬套必须静音旋转且内部不撕裂。我们使用以最佳压力注射的天然橡胶混合物。这种高压注射填充了每一个微小的空隙。我们将我们的降噪数据直接与严格的主机厂标准进行对比。我们的 APQP 流程从初始设计阶段就一丝不苟地跟踪这些指标。我们的 Tier-1 客户要求在重扭矩下绝对静音。我们通过测试数百个结构原型来实现这种静音。

损坏的衬套如何导致明显的转向松散和不稳定？

方向盘感觉失去连接。汽车偏离车道。当转向修正感觉迟缓时，驾驶员会感到恐慌。

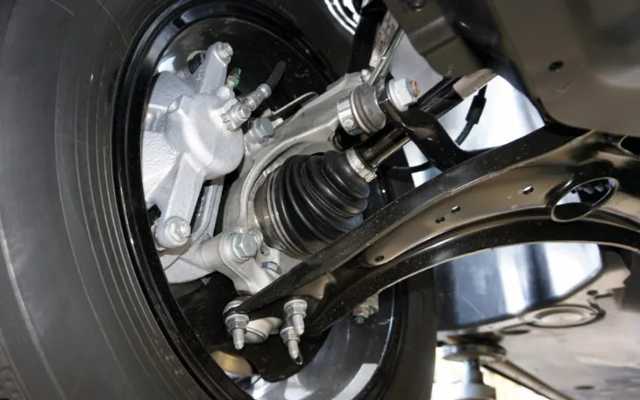

损坏的衬套会导致转向松散，因为它充当一个柔性枢轴点。当橡胶老化时，这个枢轴点会发生不可预测的偏移。控制臂偏离了定位。这种移动延迟了转向响应。你会感到明显的失控和不稳定，尤其是在高速公路上。

径向刚度与运动学

我们使用径向刚度指标来测量转向精度。我每天查看力-位移曲线。不稳定的转向手感意味着径向刚度急剧下降。橡胶在受热下老化或变形。在我们的生产设施中，我们绘制出主机厂转向几何所需的精确刚度率。我们在橡胶模具中加入特定的内部空隙轮廓。这些精心设计的空隙控制着控制臂在过弯时的弯曲方式。实心橡胶块感觉太硬。设计不良的空隙会让转向感觉完全松散。我们对这些空隙形状运行广泛的有限元分析 (FEA)。我们的工程团队将特定的悬挂运动学导入我们的软件。我们调整渐进刚度以匹配特定的车辆重量。批发买家依赖这种极端的精度。他们需要能够立即恢复出厂新车般转向响应的替换件。

为什么在不同速度下会出现异常的车辆振动？

地板摇晃。转向柱剧烈振动。做轮胎动平衡无法解决问题。修理工感到沮丧。

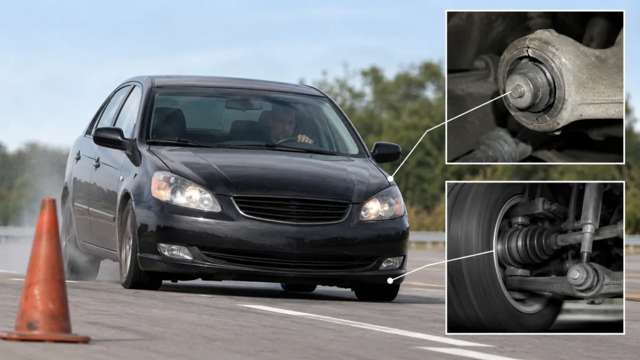

出现异常振动是因为损坏的衬套无法隔离路面冲击。动能直接从车轮传递到底盘。在加速时你会感觉到方向盘振动，或者在刹车时感觉到地板振动。振动强度通常会根据车速和路况而变化。

动态阻尼与频率隔离

振动隔离仍然是我们主要的工程重点。我分析来自多轴测试台架的频率响应数据。我们将整个控制臂总成安装在 NVH 实验室专用的多轴振动台上。橡胶混合物充当机械滤波器。它必须同时吸收低频冲击和高频微振动。当橡胶因臭氧暴露或机油污染而变硬时，它就失去了这种过滤能力。我们在内部调配橡胶配方以抵抗化学降解。我们测试宽温度范围内的阻尼系数。衬套必须在严寒的冬季和酷热的夏季表现完美。我们调整配方中炭黑的比例。这永久地稳定了阻尼特性。我们为 Tier-1 供应商提供详细的动态刚度图表。我们证明我们的工厂生产的零件能从源头上阻止振动传递。

损坏的衬套会导致轮胎偏磨吗？

你太频繁地更换昂贵的轮胎。内侧胎面磨损很快。四轮定位数据无法保持。

是的，损坏的衬套会直接导致轮胎不均匀磨损（偏磨）。磨损的橡胶使控制臂能够偏离原位。这在行驶时不断改变车轮的外倾角和前束角。轮胎在路面上横向拖拽。这会导致快速的内侧或外侧胎面磨损、波浪状磨损或羽毛状磨损。

尺寸稳定性与定位控制

轮胎磨损表明严重的几何形状失效。我审查定位漂移数据以完全理解这个问题。磨损的衬套使得保持静态定位成为不可能。动态力会立即将车轮拉出规格。我们设计金属内套管以承受巨大的夹紧力。安装螺栓必须将内套管紧紧地锁定在副车架上。如果套管被压碎，定位就会失效。我们指定使用经过精确热处理的高级碳钢，以防止在扭矩下被压碎。我们将它们加工到精确的长度。我们确保橡胶能够抵抗永久压缩变形。如果橡胶在重载后保持压缩状态，外倾角就会永久改变。我们保证在数百万次载荷循环下的尺寸稳定性。这防止了几何漂移，并为最终用户节省了巨额的轮胎更换成本。

诊断控制臂衬套失效的简单方法有哪些？

目视检查会漏掉内部撕裂。修理工靠猜测解决问题。误诊导致保修退货率飙升。

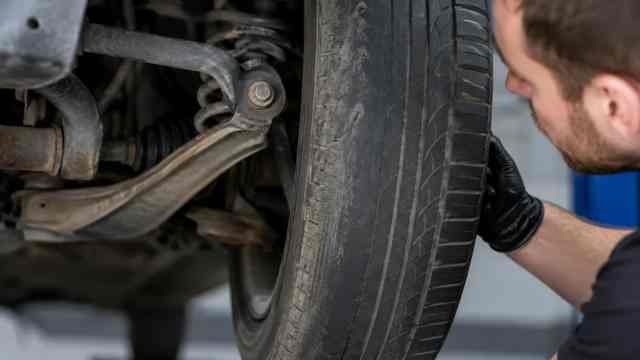

你可以使用目视检查和撬棍测试来诊断失效的衬套。寻找深深的裂纹、橡胶块缺失或液压衬套漏液的情况。接下来，在控制臂和车架之间插入一根撬棍。施加杠杆力。如果控制臂很容易移动或发出撞击声，说明衬套已经报废。

专业诊断规程

我们教育采购团队采用严格的诊断规程。我总是告诉工程师要透过表面裂纹看问题。小的臭氧裂纹是正常的。深层的结构撕裂才导致真正的失效。我们在实验室将旧衬套切成两半。我们检查内部核心的降解情况。我们经常发现液压油已经完全漏光。我们制造实心橡胶和充液液压衬套。对于液压设计，我们使用先进的压接技术来永久密封流体腔。这种复杂的制造过程要求在流体粘度和腔体设计上具有绝对的精度。我们在极端的液压压力下测试这些密封件。我们确保在产品生命周期内零泄漏。我们鼓励主机厂明确规定撬棍偏转极限。我们设计零件使其远低于这些极限，确保轻松准确的现场验证。

结论

控制臂衬套损坏的症状会危及车辆安全和舒适性。我们在工厂层面阻止这些 NVH 问题。GJBUSH 研发精确的橡胶配方并控制严格的硫化参数。我们邀请全球汽车供应链、Tier-1 供应商和主机厂与我们共同开发卓越的底盘部件。立即提交您的 3D 模型，或为您的下一个悬挂项目申请定制 CAE 仿真。
