你在设计悬挂系统。你面临NVH问题。前后减震器衬套看起来很像。但用错设计会毁掉车辆操控。我们经常看到这种错误。
前减震器衬套和后减震器衬套的主要区别在于它们的承载功能和方向刚度。前衬套处理复杂的多向转向和制动力。后衬套主要管理垂直悬挂载荷和拖曳臂运动。它们需要不同的橡胶配方、空腔设计和金属套管结构来管理这些不同的NVH特性。
我们在 GJBUSH 制造数以百万计的橡胶金属减震件。我每天都审查 NVH 仿真数据。我们不只是复制主机厂零件。我们自主研发。让我们来看看真正的工程差异。
前后衬套在结构设计上有什么区别？
结构失效会导致索赔。你希望零件耐用。普通的圆柱形设计并不是哪里都适用。
是的，结构设计有很大差异。前衬套通常具有复杂的空腔和不对称形状，以控制动态定位变化。后衬套通常使用实心橡胶设计或简单的开槽，以处理直接的垂直冲击和高静态载荷。
前衬套空腔设计
我分析前悬挂的布局。前减震器衬套连接到控制臂或转向节。它承受来自各个角度的冲击。我们在橡胶中设计了空腔。空腔允许在特定方向上运动。这可以防止强烈的冲击传到车厢。我们的 CAE 仿真表明，不合理的空腔会导致过早撕裂。
后衬套实心结构
后悬挂的设定是不同的。它们承载主要的货物重量。它们处理简单的上下运动。我们通常将后衬套设计为实心橡胶块。有时我们会增加金属外壳以获得额外的径向刚度。我们在自己的工厂使用高压注塑成型工艺制造这些零件。
| 特性 | 前减震器衬套 | 后减震器衬套 |
|---|---|---|
| 核心形状 | 通常不对称 | 对称，实心 |
| 橡胶空腔 | 多向开槽 | 很少，几乎实心 |
| 金属外壳 | 通常带法兰 | 直圆柱形 |
材料和硬度差异如何影响性能？
错误的橡胶硬度会导致震动。客户抱怨乘坐僵硬。材料选择至关重要。
前后衬套需要不同的橡胶配方。前衬套使用较软的天然橡胶混合物（约 55-65 邵氏硬度 A），以吸收转向震动。后衬套使用较硬的混合物（65-75 邵氏硬度 A）或聚氨酯，以支撑重型货物并保持后轮定位。
天然橡胶对比合成混合物
我们在 GJBUSH 自己调配橡胶配方。前桥需要高弹性。我们将优质天然橡胶用于前减震器衬套。这种材料可以隔离高频路面噪音。后桥在重载下需要耐久性。我们在后衬套配方中添加了丁苯橡胶 (SBR) 等合成弹性体。这可以防止长期使用后的永久变形。
邵氏硬度调校
我在我们的实验室进行硬度测试。硬度计的数据很重要。10度的差异会改变整个 NVH 曲线。我们将前部橡胶调得更软。这有助于驾驶员在不感到刺硬的情况下感知路面。我们将后部橡胶调得更硬。当后备箱装满时，这能防止车尾下沉。
| 指标 | 前衬套 | 后衬套 |
|---|---|---|
| 基础材料 | 天然橡胶 (NR) | 天然橡胶 + 合成混合物 |
| 硬度 (邵氏 A) | 55 - 65 | 65 - 75 |
| 抗疲劳性 | 高柔韧性 | 高承载能力 |
承载和应力分布有什么区别？
衬套在极端应力下会撕裂。悬挂失效会浪费金钱。你需要能承受真实载荷的零件。
前衬套面临来自转弯、制动和转向的高动态应力。它们处理多轴载荷。后衬套面临来自车辆重量和货物的高静态应力。它们主要处理垂直和纵向载荷。我们精心设计内部的橡胶金属结合面，以管理这些特定的应力路径。
动态前桥应力
前轮负责转向和大部分制动。前减震器衬套吸收大量的动能。我审查 FEA（有限元分析）模型。应力集中在橡胶和内部金属套管之间的结合线上。在 GJBUSH，我们使用特殊的化学粘合工艺，以防止在这些动态载荷下发生脱胶失效。
静态后桥应力
后轮主要是拖拽跟随。但它们承载乘客和行李。后减震器衬套必须支撑持续的垂直压力。如果应力分布不当，橡胶就会鼓起并破裂。我们设计具有更大表面积的后衬套。这将重量均匀分布在金属支架上。
| 应力类型 | 前减震器衬套 | 后减震器衬套 |
|---|---|---|
| 主要载荷 | 多轴动态 | 垂直静态 |
| 高应力区域 | 内套管结合面 | 外部橡胶边缘 |
| 粘合工艺 | 高柔韧性粘合剂 | 高剪切粘合剂 |
它们如何影响车辆乘坐和操控性能？
糟糕的操控会导致事故。糟糕的乘坐质量会毁掉品牌。减震器衬套控制着这两者。
前衬套决定了转向精度和高频减震。它们为驾驶员提供路感反馈。后衬套控制后部稳定性，并防止重载时的车身侧倾。它们让车辆紧贴地面。正确设计这两者才能确保平衡、安全和舒适的乘坐体验。
转向精度对比乘坐舒适性

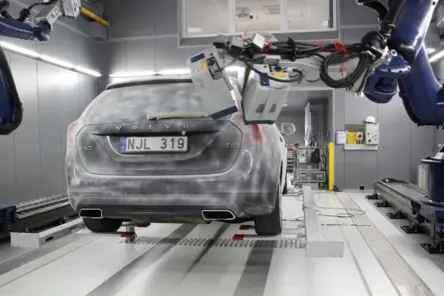

前减震器衬套是路面和方向盘之间的关键纽带。如果我们把它们做得太软，转向会感觉松散。如果我们把它们做得太硬，车厢就会震动。我们平衡轴向和径向刚度。我们在动态试验台上测试这一点。我们的目标是获得敏锐的入弯响应而没有刺硬感。
负载下的后部稳定性
后减震器衬套保持后轮对齐。当你快速转弯时，后部重量会转移。后衬套必须抵抗横向运动。如果它们失效，汽车会经历甩尾过向。我见过售后零件在这个测试中失败。我们设计的后衬套提供最大的横向刚度，同时允许平顺的垂直行程。
| 性能因素 | 前衬套重点 | 后衬套重点 |
|---|---|---|
| 操控 | 转向响应 | 抗侧倾 |
| NVH 目标 | 高频隔离 | 低频隔离 |
| 稳定性 | 入弯准确性 | 承载稳定性 |
前后衬套在更换和维护上有什么区别？
安装错误导致过早失效。机修工讨厌难装的零件。你需要可预测的维护周期。
由于其不对称的空腔，前衬套通常需要专门的压装工具和精确的对齐标记。后衬套通常更容易压入，但需要在模拟车辆重量下进行严格的紧固。任何一端的错误安装都会在几个月内毁掉橡胶。
前衬套对齐标记
机修工会犯错。他们把前衬套装反。空腔必须与主要载荷路径对齐。我们在 GJBUSH 的前衬套上模压出清晰的对齐标记。如果你以错误的角度压入带空腔的衬套，它会立即撕裂。我总是建议主机厂和 Tier-1 客户强制使用清晰的维修手册。
后衬套预紧力要求
后衬套看起来很简单。但它们隐藏着一个陷阱。当汽车在举升机上时，你不能拧紧安装螺栓。悬挂是下垂的。如果你在那里拧紧它，当你放下汽车时橡胶就会扭曲。这种预紧力会毁掉衬套。你必须仅在车辆以正常行驶高度停留在车轮上时拧紧后减震器衬套。
| 维护因素 | 前衬套 | 后衬套 |
|---|---|---|
| 压装方向 | 需要严格对齐 | 通常无方向性 |
| 专用工具 | 定制压装适配器 | 标准压装套管 |
| 螺栓紧固 | 在行驶高度 | 在行驶高度（关键） |
结论？
前后减震器衬套处理完全不同的 NVH 挑战。使用通用零件会导致操控失效。在 GJBUSH，我们为每一个应用场景研发特定的橡胶配方和金属结构。我们是源头工厂。我们是您的工程合作伙伴。今天就提交您的 3D 模型给我们。让我们运行 CAE 仿真来优化您的下一个悬挂项目。与 GJBUSH 共同开发，获得可靠的性能。
