在新能源大载荷与轻量化趋势下，铝合金摆臂衬套在 DVP 台架测试中频发早期脱胶与疲劳断裂。这不仅导致底盘异响、NVH性能下降，更严重拖累项目 SOP 节点。破局的关键不在于盲目修改橡胶配方，而在于对骨架公差与界面粘合应力的底层控制。本文将深度解析其失效机理，并基于江西光益减震系统有限公司的精密机加工与精益硫化工艺，提供系统性解决方案。
骨架公差与压装应力集中分析
失效模式与机理分析 (Engineering Mechanism)
铝合金控制臂孔对压装过盈量极其敏感。在常规代工体系中，若衬套金属外管采用低成本的钢管切断工艺，其外径公差和圆柱度往往难以保障。当偏心或圆柱度超差的衬套压入铝臂时，会产生极大的局部径向应力（局部过盈量激增）。在后续的多轴疲劳加载工况下，该应力集中区极易萌生微观裂纹，进而向橡胶本体或金属粘合界面迅速扩展，导致衬套早期撕裂或铝臂微观拉伤。
测试与解决方案 (Validation & Solution)
江西光益通过引入全数控精密加工体系，从源头消灭几何公差导致的应力畸变。
| 关键参数 | 传统钢管切断工艺 | 江西光益优化方案 (CNC机加工) | 验证方法 |
|---|---|---|---|
| 外管径向公差 | ± 0.05 mm，圆柱度控制差 | ± 0.015 mm，全数控精密车削 | 三坐标测量仪 (CMM) 扫描 |
| 压装界面状态 | 局部应力突变，易拉伤铝合金 | 过盈量分布均匀，无应力峰值 | 压装力-位移曲线 (F-D) 监测 |

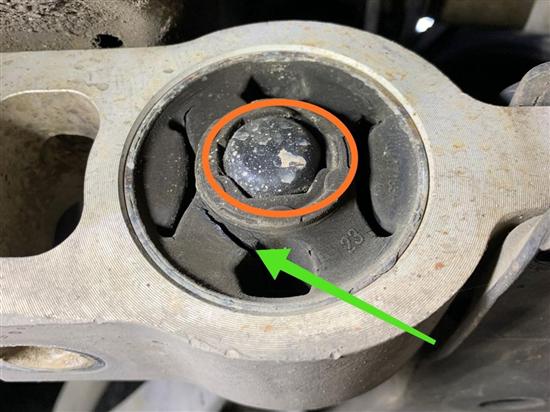

硫化界面剥离（两张皮）的机理与抑制
失效模式与机理分析 (Engineering Mechanism)
橡胶与金属骨架的粘合界面（Adhesion Interface）在受到高频扭转与轴向剪切时，若界面层破坏，即发生典型的“脱胶”失效。其核心机理通常指向两点：第一，硫化前处理不稳定（如磷化膜厚度不均或涂胶受潮），导致化学键合力不足；第二，硫化模腔比压不足，导致复杂型腔内存在微观孔洞或“欠硫”现象。当界面剪切应力大于橡胶与胶黏剂的化学键合力时，剥离不可避免。
测试与解决方案 (Validation & Solution)
江西光益依托恒温涂胶与高压注射设备，将界面化学键合转化为可控的工程指标。
| 关键参数 | 传统平板机与敞开涂胶 | 江西光益优化方案 | 验证方法 |
|---|---|---|---|
| 硫化模腔状态 | 压力传递不均，易生微观冷缝 | 400T 自动高压注射，致密无孔洞 | 衬套横截面金相显微分析 |
| 界面拉脱力 (Push-out) | ≈ 8 ~ 10 kN 且离散度大 | > 15 kN 且 CpK 值稳定 | 万能材料试验机静载拉拔 |

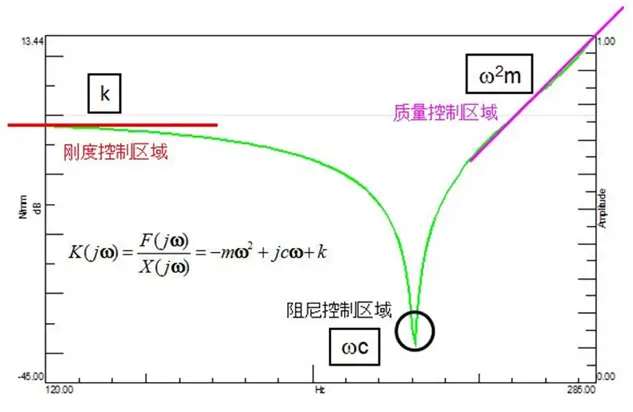

动静刚度比与多轴疲劳寿命验证
失效模式与机理分析 (Engineering Mechanism)
为解决脱胶问题，部分供应商倾向于粗暴增加橡胶配方硬度（提高炭黑比例）。但这会急剧拉高动静刚度比，导致路面高频激振直接传递至车厢，彻底破坏底盘 NVH 表现。此外，橡胶在硫化出模并冷却后，其热收缩会在内部产生极大的“残余拉应力”，带着拉应力装车，疲劳寿命将大幅折损。
测试与解决方案 (Validation & Solution)
江西光益的逻辑是在维持低动刚度比的前提下，通过配方交联网络优化与后期物理工艺，实现抗疲劳性能的跃升。
| 关键参数 | 传统硫化直出工艺 | 江西光益优化方案 | 验证方法 |
|---|---|---|---|
| 热缩残余应力 | 内部存有破坏性拉应力 | 强制缩径 (Swaging) 逆转为预压应力 | CAE 预应力联合仿真分析 |
| 多轴台架疲劳寿命 | 30 万次出现宏观界面裂纹 | > 60 万次测试后无可见界面剥离 | MTS 多通道弹性体测试台 |
总结与工程支持
铝合金控制臂衬套的 DVP 寿命瓶颈，本质是微观尺寸精度与界面化学的系统控制问题。依靠高精度 CNC 骨架与高压致密硫化工艺，可从底层切断脱胶与应力失效路径。底盘 NVH 优化是一个系统工程。如果您正在推进新的悬架项目或面临衬套异响/寿命瓶颈，欢迎联系江西光益减震系统有限公司工程团队，我们将为您提供初步的图纸评估与 CAE 仿真建议。
