如何解决橡胶衬套的金属与橡胶脱胶问题？GJBUSH 制造工艺深度解析

底盘研发工程师在推进全新悬架项目时，常面临一个棘手痛点：在台架多轴耐久测试或整车强化路试中，橡胶衬套早期出现橡胶与金属骨架的剥离与脱胶。这不仅拖延了 DVP（设计验证计划）的审批进度，更直接导致实车异响与 NVH 性能劣化。

许多人将此类失效笼统归咎于橡胶疲劳，但从底层制造逻辑来看，早期疲劳脱胶，绝大部分本质上是金属与橡胶的粘连问题（粘合失效）。本文将结合 GJBUSH 的真实制造与测试经验，深度解析如何通过前处理管控、高压硫化制程以及核心的“缩径”工艺，系统性攻克这一行业难题。

核心痛点：金属与橡胶粘连失效的根本原因

粘连失效机理分析

在实际工况中，橡胶衬套需要承受高强度的径向冲击与扭转。如果金属骨架与橡胶界面的初始粘接强度不足，交变载荷会迅速撕裂这一薄弱层。引起金属与橡胶粘连问题的核心原因主要集中在以下三个制程盲区：

1. 前处理与加工不规范： 金属骨架表面的防锈油污未彻底清洗，或涂胶工艺存在瑕疵（如底胶/面胶厚度不均、烘烤时间不足），导致界面无法形成牢固的化学交联。
2. 工作环境温湿度失控： 涂胶作业如果在高温或高湿度环境下进行，水汽会破坏胶水的活性成分，导致最终成品的粘合力断崖式下降。
3. 硫化工艺波动： 硫化压力不够、模具局部温度异常，会导致橡胶分子致密性不足，交联反应不完全，从而引发脱胶。


   GJBUSH 生产管理与优化方案

   作为严格执行 IATF16949 体系的 OEM衬套生产厂家，GJBUSH 建立了一套严苛的防脱胶管控体系：

   • 前处理与涂胶规范化： 建立恒温恒湿的标准化涂胶车间。加工前对金属骨架进行严格的清洗与脱脂处理；对粘合剂进行充分、均匀的涂布和固定，从物理和化学双重层面保障粘连基础。

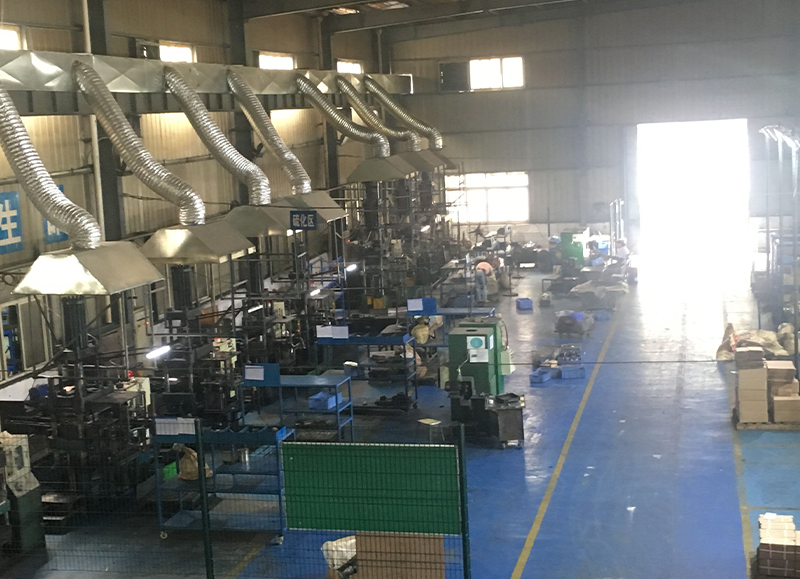

   • 大吨位设备保障硫化致密性： 硫化工段配备 400T、300T、200T 自动注射硫化机。高注射压力和强锁模力确保了橡胶在模具内的高度致密；结合 Moldex3D 模流分析，让多腔模具的每个模腔都能均匀受热与注射，彻底消除因局部欠硫导致的粘接不良。

复杂载荷下的应力集中与 CAE 前置分析

失效机理分析

即便金属与橡胶的初始粘连质量达标，如果不合理的几何设计导致应力分布不均，在极限工况下，过渡圆角处的极高应力集中依然会强行撕裂粘合界面，加速早期疲劳脱胶。

优化方案与验证

为了避免盲目试错，GJBUSH 坚持将结构验证前置到 CAE 联合仿真阶段：

1. 路谱解析与疲劳预估： 引入雨流计数法（Rainflow Counting）进行路谱分析，按照损伤等效原则换算成 Block 载荷。结合材料损伤曲线数据库，提前发现可能导致粘连界面失效的高危应力区。
2. 结构刚度与脱出力模拟： 将产品网格化并设置弹性材料定义。在软件中模拟衬套与安装环的脱出力测试，验证金属与橡胶界面的极限承载能力。

核心“缩径”工艺：消除残余拉应力，保护粘合界面

失效机理分析

许多工程师忽略了硫化出模后的热力学变化。橡胶在高温硫化后冷却至室温时，其收缩率远大于金属骨架。这种热胀冷缩的巨大差异，会在金属与橡胶的粘连面上产生强烈的残余拉应力。如果带着这种拉应力直接装车，外部工作载荷的叠加会轻易突破界面的粘接极限，引发开裂与脱胶。

优化方案与验证

为了保护脆弱的粘合界面，硫化后的“缩径（缩管）”是决定橡胶衬套最终寿命的核心工艺。经过长期试验证明，正确的缩径能有效提高产品疲劳性能 50% 以上。
GJBUSH 根据不同车型的工况，采用液压模具式或专用缩径设备，对外管进行精准的机械压缩：

• 工艺核心： 通过压缩，使橡胶层产生预压缩变形，将有害的“残余拉应力”转化为有益的“预压应力”，从而极大地保护了金属与橡胶的粘连层。
• 参数定制： 缩径量必须精准。缩径不足无法消除拉应力；缩径过量则会直接破坏橡胶分子链，人为导致脱胶破损。

传统代工方案与 GJBUSH 定制化方案对比

总结与工程支持

底盘橡胶衬套的耐久性与底盘 NVH 优化，绝不仅仅是更改橡胶配方那么简单。从解决金属与橡胶粘连的前处理规范，到高压硫化制程的落地，再到决定疲劳寿命上限的定制化“缩径”工艺，每一个环节都高度考验工厂的工程底蕴与质量体系。

如果您正在推进新的悬架项目，或正在寻找能够系统性解决现存衬套早期疲劳、脱胶问题的优质供应商，欢迎联系 GJBUSH 工程团队。我们可以为您提供从图纸初步评估、CAE 模流分析到自定义测试平台搭建的全流程技术支持。
