横向连杆衬套开发与制造
横向连杆衬套位于悬架横向连杆与副车架或转向节之间。它的变形会参与车轮前束、外倾角和横向位移的变化，因此产品开发不能只围绕外径、内径和硬度展开。GJBUSH 根据连杆位置、载荷方向、安装角度和目标 K&C 响应开发橡胶金属衬套，并将方向刚度、摆动自由度、夹紧界面和耐久边界纳入同一设计。
先确认衬套控制的车轮自由度
横向连杆在车型资料中可能称为 lateral link、transverse link、toe link、camber link 或 assist link。名称相近并不代表功能相同。报价和开发前应先确定它连接的硬点、主要受力方向以及它对车轮定位参数的敏感度。
前束控制连杆衬套
该位置对连杆轴向位移和安装公差非常敏感。衬套的轴向或方向性变形可能改变后轮前束响应，项目通常需要同时检查载荷曲线、偏心调节机构和左右件一致性。

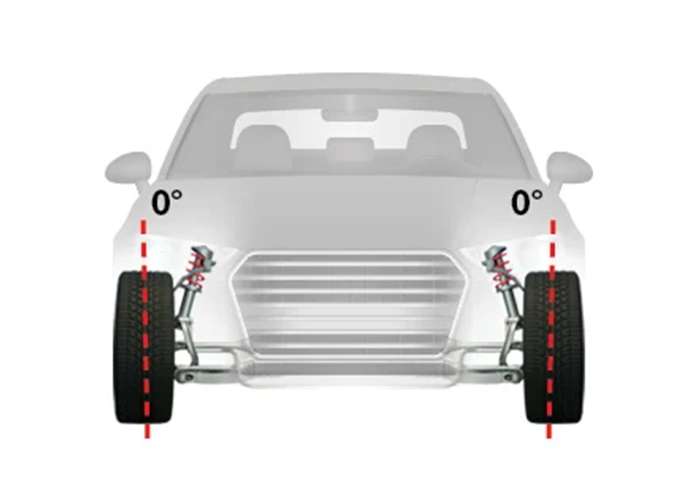

上横向连杆与外倾控制衬套
上连杆常参与控制外倾角和轮端横向位置。衬套需要在保持定位精度的同时允许悬架摆动，并避免端面摩擦或预扭过大。
下横向连杆承载衬套
下连杆可能承担更高的轮胎侧向力与路面冲击。结构开发需要兼顾径向支撑、轴向约束、金属套管保持以及长期载荷后的永久变形。
辅助连杆与短连杆衬套
短连杆的运动比会放大微小的衬套位移。此类产品应结合硬点距离和车轮响应评估，不能直接套用外形相近的通用衬套。

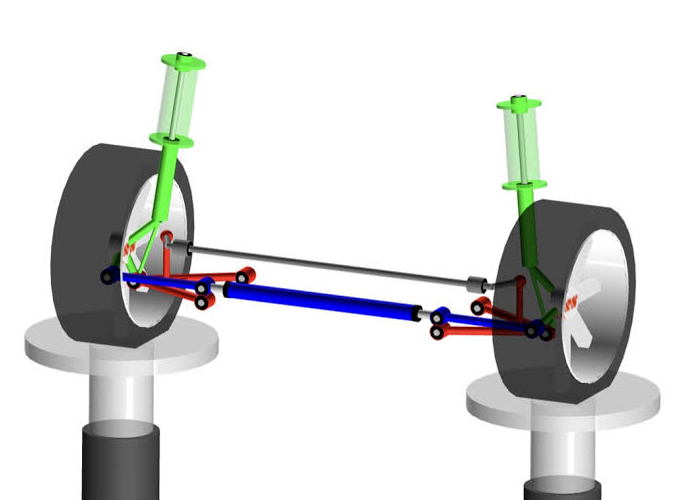

载荷事件与车轮响应地图
横向连杆衬套同时经历横向、轴向、扭转和锥摆运动。下面的地图把驾驶事件、衬套运动和整车结果对应起来，用于确定哪些性能必须进入产品规范。
| 驾驶事件 | 衬套主要输入 | 可能影响的车轮响应 | 开发检查重点 |
|---|---|---|---|
| 稳态转弯 | 轮胎侧向力与连杆轴向载荷 | 前束顺从性与外倾角变化 | 方向刚度 回滞 左右一致性 |
| 单轮跳动 | 径向位移 扭转 锥摆 | Bump steer 与 bump camber | 摆角自由度 端面间隙 预扭 |
| 制动和驱动 | 纵向载荷经悬架几何分配 | Toe change 与轮端稳定 | 多轴耦合 安装角 夹紧状态 |
| 坑洼和路缘冲击 | 高幅值径向与轴向冲击 | 瞬态定位变化与冲击传递 | 限位 粘接边缘 套管保持 |
衬套变形如何转化为车轮定位变化
横向连杆衬套的开发可以沿着一条可测量的响应链展开。每一步都对应不同的设计变量和验证证据。
轮胎载荷进入悬架硬点
转弯、跳动、制动或驱动载荷通过转向节分配到不同连杆。首先需要确认该横向连杆在目标事件中的载荷份额和方向。

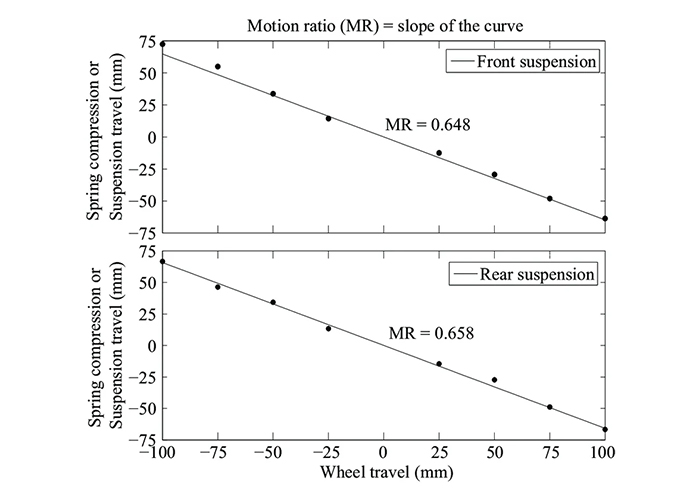

连杆运动比放大或衰减位移
连杆长度、空间角度和安装硬点决定衬套位移与车轮位移之间的关系。短连杆或高敏感度硬点会放大制造和装配差异。
衬套产生方向性变形
橡胶截面、空腔、偏心套管、法兰和预压决定各方向的力位移曲线与回滞。评估应覆盖工作幅值，而不是只用一个高载荷刚度值。
前束与外倾角随载荷变化
衬套变形改变连杆有效长度或硬点位置，进而影响 wheel toe、camber 和轮端横向位移。目标应以车辆需要的顺从性方向为准。
驾驶员感受到稳定性和路感
最终表现可能是转向响应、稳态不足转向、车尾稳定、路噪、冲击或轮胎磨损。部件验证需要与 K&C 或整车现象建立关联。

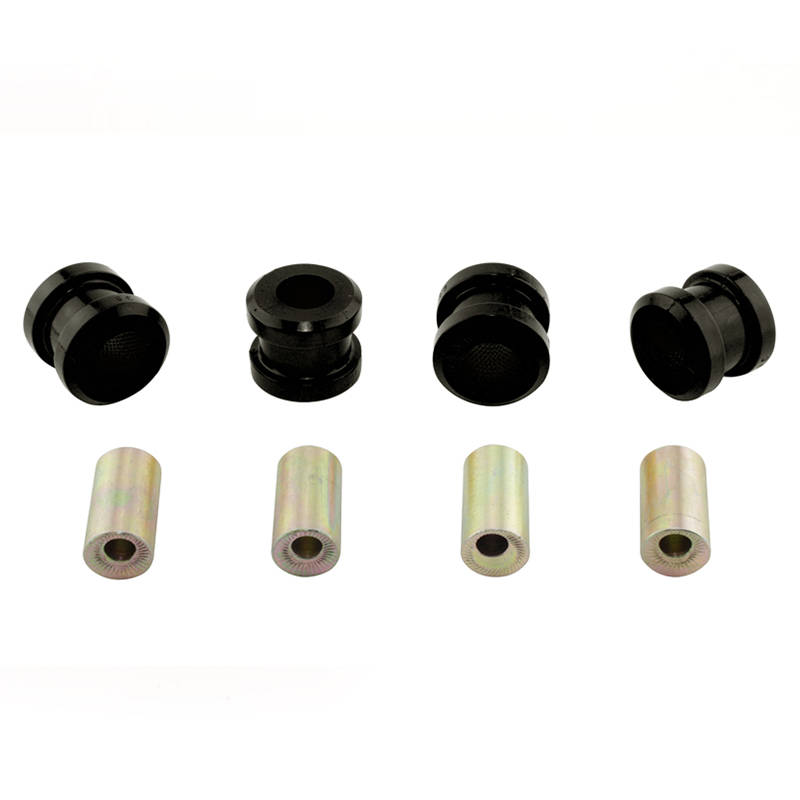

结构选择由目标响应决定
横向连杆衬套通常在有限包络内分配径向、轴向和扭转顺从性。不同结构适合不同的定位精度、隔振和耐久目标。
| 结构方案 | 主要调校手段 | 适用项目特征 | 需要重点验证 |
|---|---|---|---|

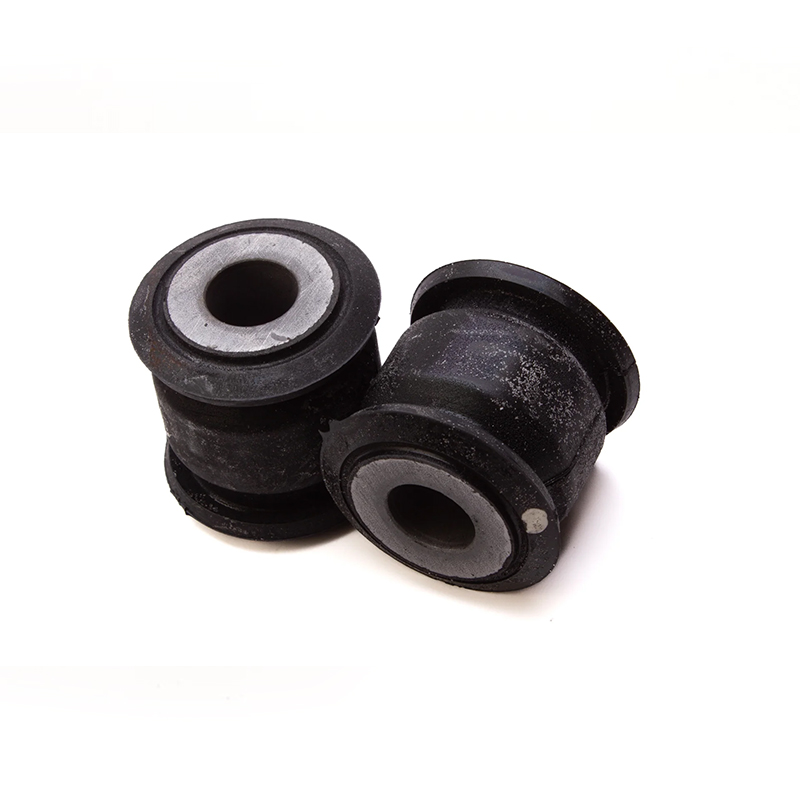

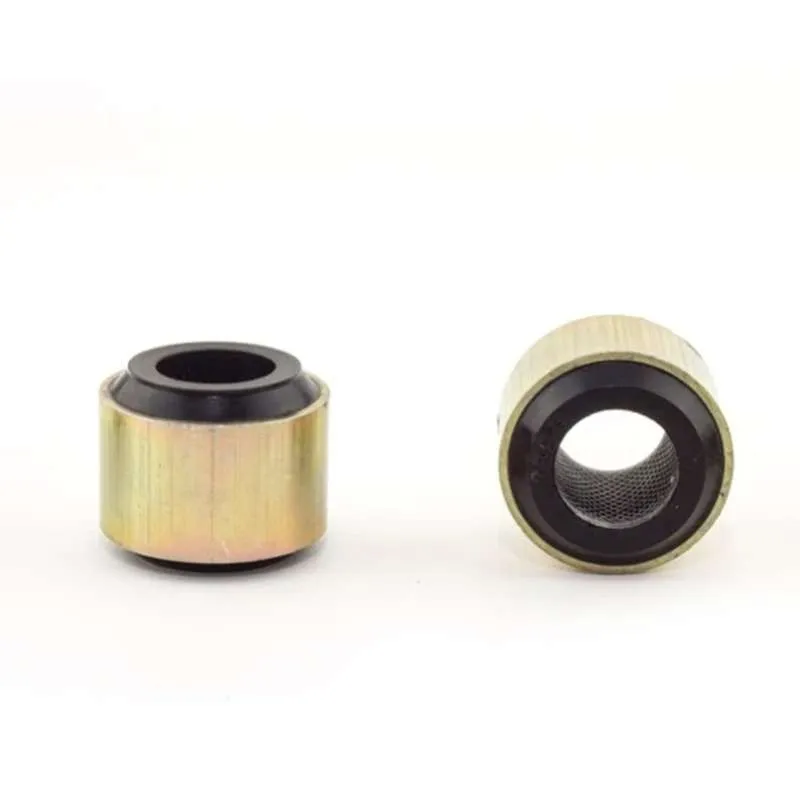

| 同心硫化结构 | 橡胶截面与预压 | 载荷方向清晰 追求稳定一致性 | 径向曲线 粘接 永久变形 |

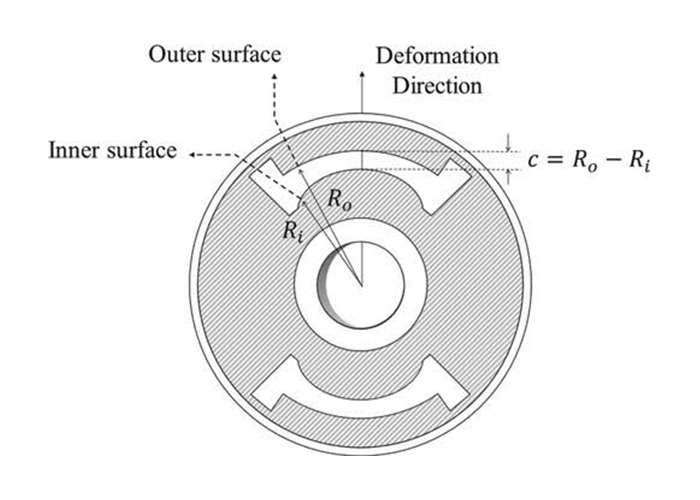

| 方向空腔结构 | 空腔角度 承载筋 限位间隙 | 需要区分横向支撑与其他方向顺从 | 方向基准 局部应变 大位移接触 |
| 偏心与定向套管结构 | 套管偏心 主轴角 装车时钟角 | 需要改变中性位置或各向响应 | 偏心量 安装防错 左右件关系 |
| 法兰与轴向约束结构 | 端面轮廓 法兰间隙 轴向预压 | 轴向定位或冲击保护要求较高 | 端面摩擦 挤出 夹紧界面 |
连杆总成的供货边界

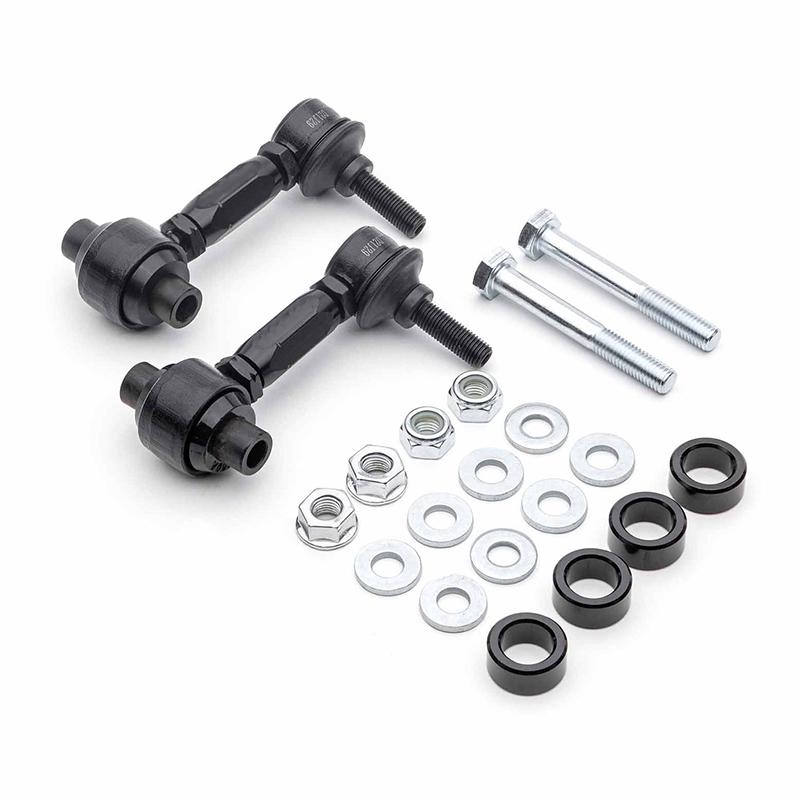

部分横向连杆一端采用橡胶衬套，另一端采用球铰或另一种弹性连接。项目可按衬套核心件、压装连杆或完整连杆总成定义，但必须分别明确衬套性能、压装责任、紧固件和总成验收边界。

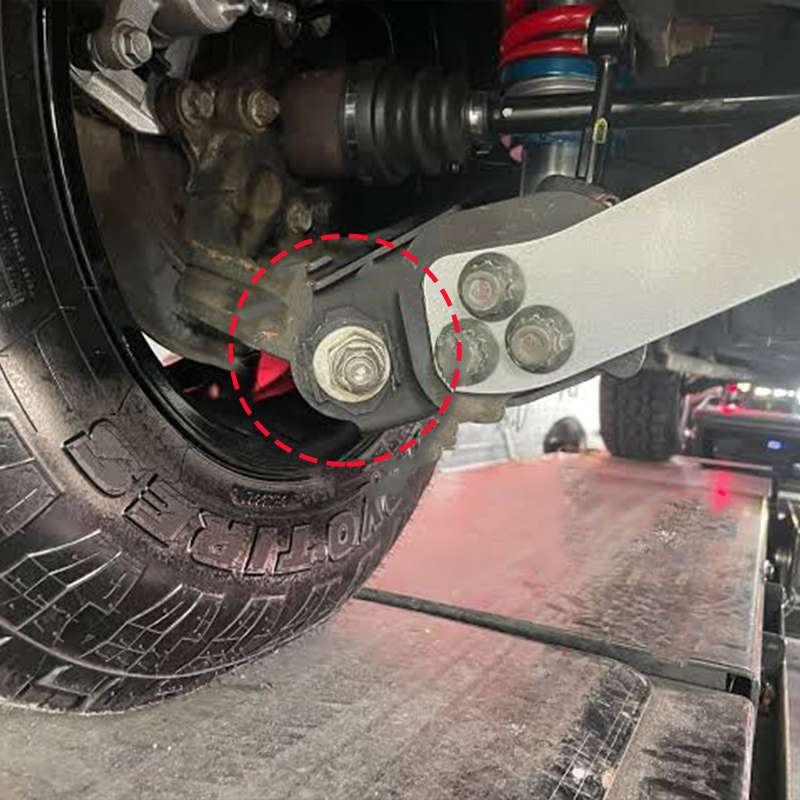

装车状态决定衬套的实际工作点
同一只衬套在自由状态、压装后和车辆静态高度下可能处于不同的应力状态。设计评审应把衬套、连杆、支架、螺栓和调节机构视为一个连接系统。
套管长度与支架夹紧
内套长度、支架间距、螺栓夹紧力和接触面决定连接是否稳定。过度夹紧或界面变形可能改变衬套工作状态并形成松动风险。
偏心螺栓与定位调节
用于前束或外倾调节的偏心螺栓和垫片会改变连杆硬点。衬套端面、套管和支架需要为调节范围与夹紧稳定性留出正确边界。
静态车高与橡胶预扭
若衬套在悬架下垂位置锁紧，车辆落地后可能形成持续扭转。项目应规定安装基准，并在耐久和回正检查中考虑实际预扭。
压装方向与定向标记
方向空腔或偏心套管必须按规定时钟角进入连杆孔。图纸、模具、检具、压装工装和零件标记应使用一致的方向基准。
从项目问题反推开发路线
横向连杆衬套项目可以从不同证据起步。开发路线应围绕需要改变的车轮响应或需要消除的失效现象建立，而不是机械地复制既有样品。
1.目标响应开发
客户提供 K&C 目标、连杆硬点、载荷方向或部件曲线。GJBUSH 据此定义方向刚度、摆动能力、结构候选和样件矩阵。
2. OE 样品对标
对样品进行接口测量、方向识别、结构拆解和多方向曲线测试，建立可制造的性能基线，并标记仍需车型信息确认的边界。
3. 现场问题改进
把跑偏、轮胎异常磨损、异响、套管滑移或橡胶开裂与装配记录和拆解证据对应，先提出根因假设，再验证升级方案。
4.本地化与替代开发
在保持安装接口和目标响应的前提下，重新定义材料、金属件、模具、检验和文件要求。等效性依据应包含性能与耐久，而不只包含尺寸。
验证覆盖载荷方向与工作幅值
橡胶的动态与静态响应会随振幅、频率、温度和预载变化。验证条件应落在该连杆的真实工作区间，并在耐久后复测关键曲线。
| 验证层级 | 建议输入 | 主要输出 | 判断目的 |
|---|---|---|---|
| 几何与接口 | 图纸基准 配合孔 套管 方向标记 | 尺寸 同轴度 偏心 压装状态 | 确认可装配性与方向一致 |
| 多方向静态 | 径向 轴向 扭转 锥摆 | 加载卸载曲线 回滞 残余位移 | 确认运动自由度与定位支撑 |
| 动态性能 | 项目频率 振幅 温度 预载 | 动态刚度 损耗 幅值依赖 | 匹配工作区间的响应 |
| 耐久与环境 | 循环载荷 摆角 热与介质暴露 | 裂纹 粘接 套管保持 曲线漂移 | 确认寿命边界与失效模式 |
| 系统相关性 | 部件曲线进入 MBD 或 K&C 评估 | 前束 外倾 横向顺从性变化 | 证明部件指标支持车辆目标 |
失效现象需要回到接口和曲线
横向连杆衬套的现场问题常与安装、夹紧和车轮定位同时出现。拆解时应保留方向标记、紧固状态、支架接触痕迹和左右件信息，避免只凭橡胶外观判断。
| 现场现象 | 优先检查证据 | 可能的产品或系统边界 | 开发动作 |
|---|---|---|---|
| 定位值漂移或轮胎偏磨 | 偏心垫片位置 套管与支架 左右曲线 | 夹紧不足 套管滑移 永久变形 | 复核接口与载荷后重建性能窗口 |
| 后桥异响 | 端面接触痕迹 螺栓状态 橡胶裂纹 | 支架碰撞 间隙 预扭 粘接损伤 | 分离装配噪声与材料失效 |
| 操稳左右差异 | 左右方向标记 安装角 曲线回滞 | 方向装反 批次差异 不对称压装 | 加强防错并收紧关键曲线窗口 |
| 空腔边缘开裂 | 裂纹起点 限位接触 温度与里程 | 局部高应变 过早限位 环境老化 | 调整承载筋和过渡圆角并复测 |
| 套管或支架变形 | 夹紧面 螺栓扭矩记录 孔壁压痕 | 过度夹紧 载荷超界 金属强度不匹配 | 联合评审衬套与紧固界面 |
供应商输出应支持工程放行
项目文件应与开发深度匹配。GJBUSH 可按双方约定组织以下输出，使采购、工程和质量团队使用同一产品定义。
- 安装位置、坐标方向、供货边界和特殊特性清单
- 材料与结构方案、关键尺寸、公差和方向标记
- 静态与动态曲线、耐久和环境后复测记录
- 模具、金属件、粘接、硫化、压装与追溯控制要求
- 按项目约定提供样件报告以及 APQP 或 PPAP 相关文件
采购与开发常见问题
横向连杆衬套与横拉杆衬套是否相同
通常不同。横向连杆衬套多用于独立或多连杆悬架中的短控制连杆，并影响前束或外倾响应；横拉杆或 track bar 常用于整体桥横向定位。应以安装系统和载荷路径确认产品。
只提供尺寸能否报价和开发
尺寸可以支持初步可制造性判断，但不足以定义方向刚度、摆角和装车预扭。至少建议同时提供安装位置、方向标记、车型应用和供货边界。
是否可以按样品开发不同规格
可以按 OE 样品建立尺寸、结构和性能基线，并结合项目目标开发不同包络、材料和方向特性。工厂能力体现在系列化开发和验证，不限定单一规格。
为什么不能只比较橡胶硬度
硬度不能完整代表衬套在径向、轴向、扭转和不同振幅下的响应。更可靠的比较包括力位移曲线、回滞、动态性能、方向性和耐久后的变化。
样件周期和 MOQ 如何确定
周期和 MOQ 取决于金属件、模具复杂度、材料体系、样件数量、压装总成范围和验证项目。收到输入资料后可按开发阶段分别确认。
