面向主机厂与Tier 1 的高规格钢板弹簧衬套源头制造基地

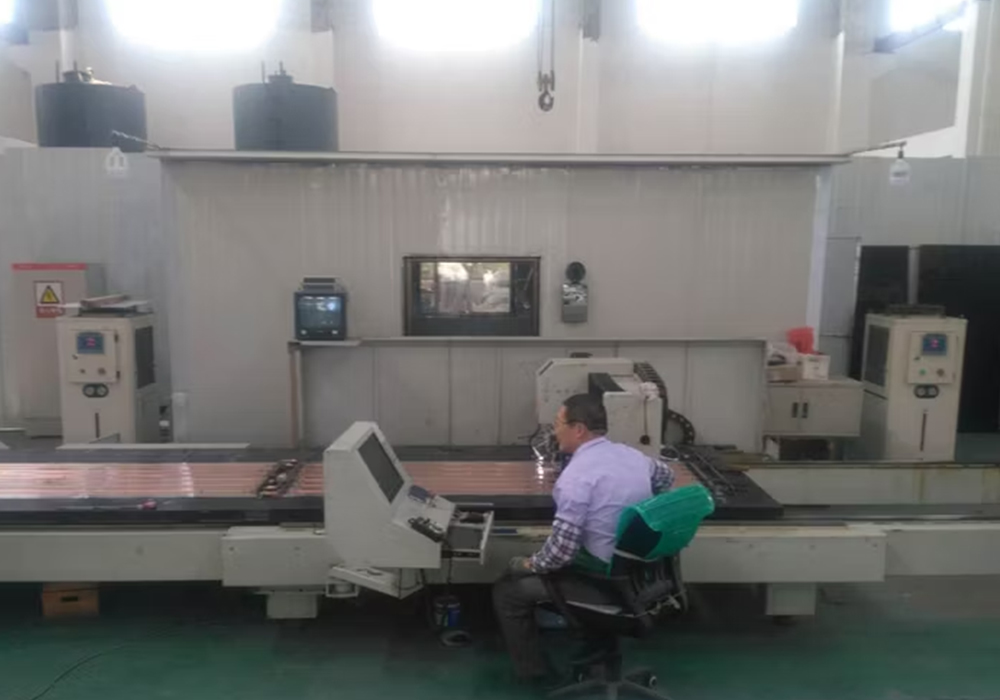

作为深耕重载悬挂领域的源头制造工厂，GJBUSH深刻理解钢板弹簧衬套在应对极端径向冲击与高频交变扭转时的严苛使命。我们全自动封闭式生产线与顶配验证硬件为支撑，彻底终结复杂工况下的界面失效痛点，为全球主机厂提供全生命周期稳定可靠的动态刚度输出。

钢板弹簧悬架系统架构解析

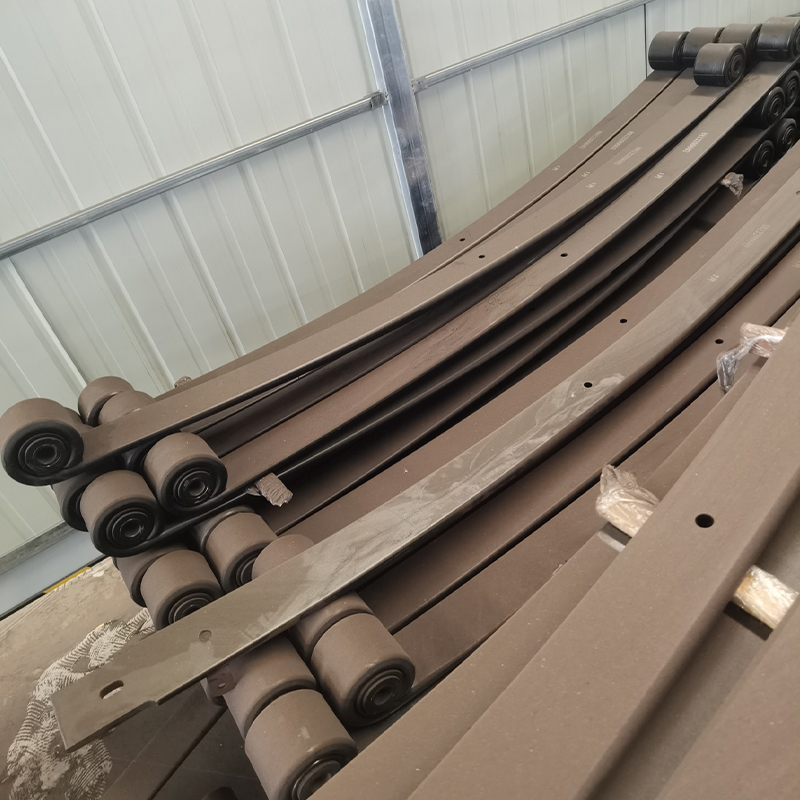

在典型的钢板弹簧悬架架构中，主板弹簧的两端通常被卷曲成圆柱形的卷耳。前端卷耳通过前铰接销直接固定在车架支架上，而后端卷耳则连接至悬架吊环，吊环再与车架相连，以此补偿钢板弹簧在压缩与回弹过程中产生的长度变化。

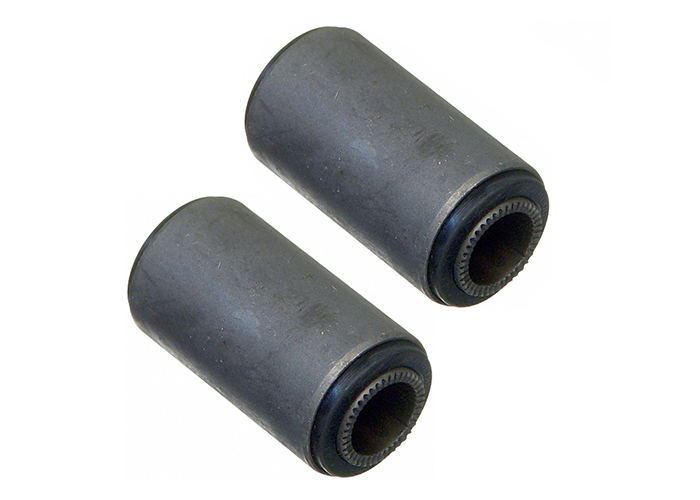

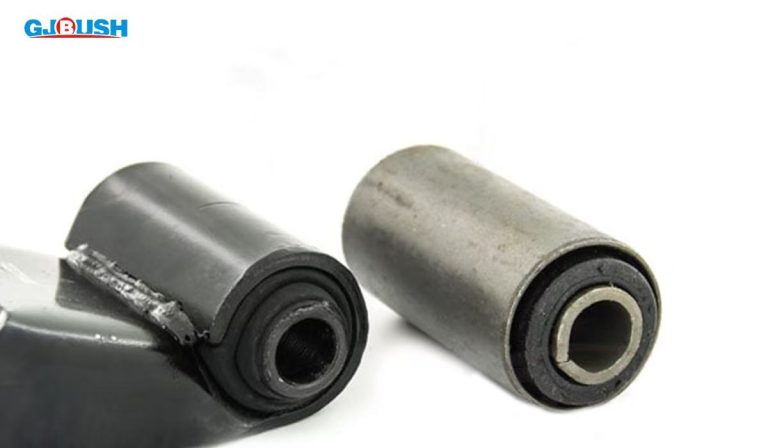

钢板弹簧衬套被精确压装在这些卷耳和吊环内部，构成了车桥非簧载质量与车架簧载质量之间唯一的柔性连接点。从载荷传递路径来看，所有来自路面的垂直冲击、车辆加速/制动时的纵向推力，以及过弯时的侧向力，都必须经过车桥、钢板弹簧，最终集中传递至这几个尺寸有限的衬套上。因此，它们不仅是底盘力学的枢纽，更是防止车架与悬架金属结构直接撕裂的机械缓冲区。在设计层面，衬套的径向刚度直接决定了车桥定位的精确度，而其扭转刚度则影响着悬架行程的柔性与几何干涉。

运动学控制与阻尼隔离：钢板弹簧衬套的核心机械作用

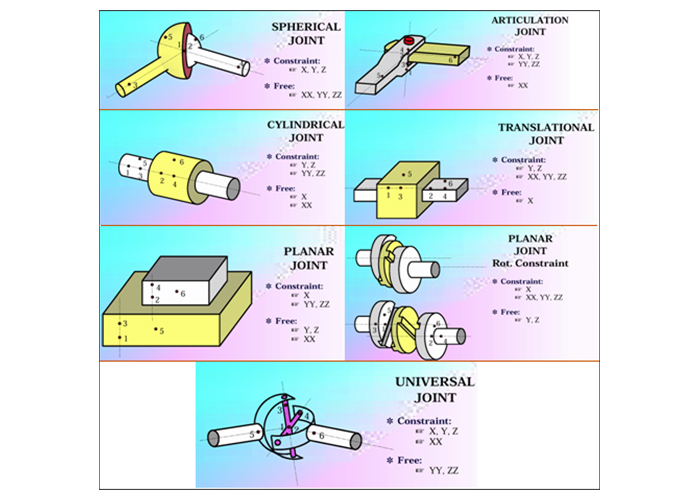

钢板弹簧衬套的机械工程作用远超普通的连接件，其核心功能可以归结为运动学控制与能量耗散。

运动容纳

在车辆行驶中，悬架的每一次上下跳动都会导致钢板弹簧围绕其固定点发生微小的角度旋转。对于全硫化结构的衬套而言，内外金属套管之间没有相对滑动，所有的相对旋转完全由中间的橡胶弹性体通过剪切变形来吸收。这种无摩擦的运动容纳机制，彻底消除了传统金属轴承的磨损和卡滞问题。

NVH隔离与阻尼耗散

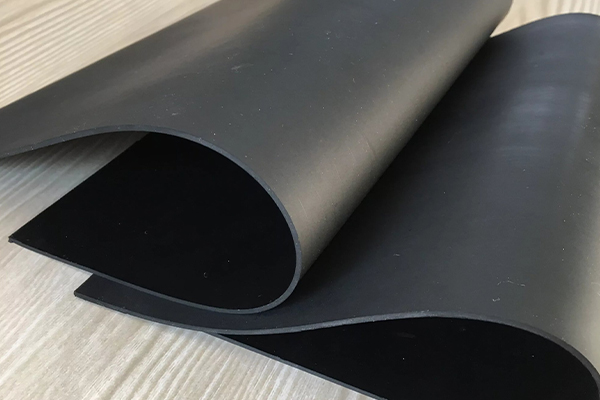

底盘系统是整车振动的主要来源。钢板弹簧衬套作为第一道防线，利用高分子橡胶材料的粘弹性特征，将来自路面的高频微振动转化为内部热能耗散掉。这种低频阻尼特性不仅能有效阻断结构噪声向乘员舱的传递，还能抑制由于车轮不平衡或路面波纹引起的共振现象。

保持动态几何

在极端制动工况下，车桥会产生强烈的“卷曲”趋势。高性能的橡胶钢板弹簧衬套 必须提供足够高的径向和纵向刚度，以限制这种有害位移，确保轮胎接触斑的稳定性，从而维持车辆的循迹性和操控极限。

复合应力环境分析：多维交变载荷下的力学响应

底盘工程师在进行衬套设计时，必须直面其所处的极端复合应力环境。一个合格的 OEM 级衬套，在其生命周期内需要承受数以亿计的交变载荷循环。

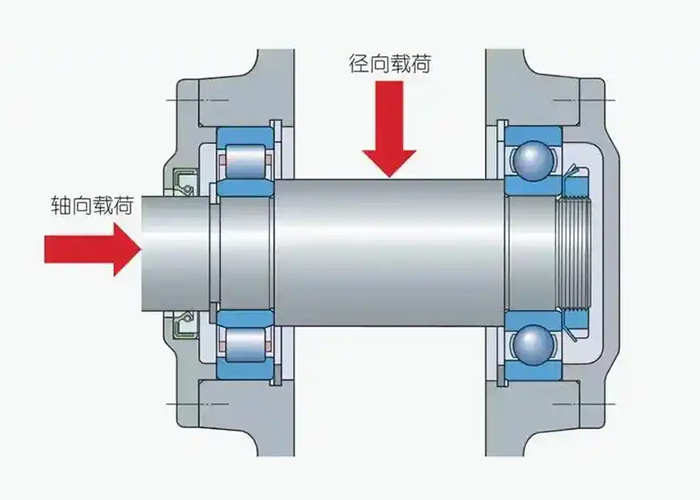

极端径向载荷

包括车辆的静态轴荷以及动态冲击。特别是对于重载皮卡或商用车，后桥的单侧静态载荷可能高达数吨。当车辆满载越过坑洼或减速带时，瞬间的垂直冲击载荷可达到静态载荷的3-5倍，这要求橡胶体具有极高的抗压强度和抗永久变形能力。

高频扭转应力

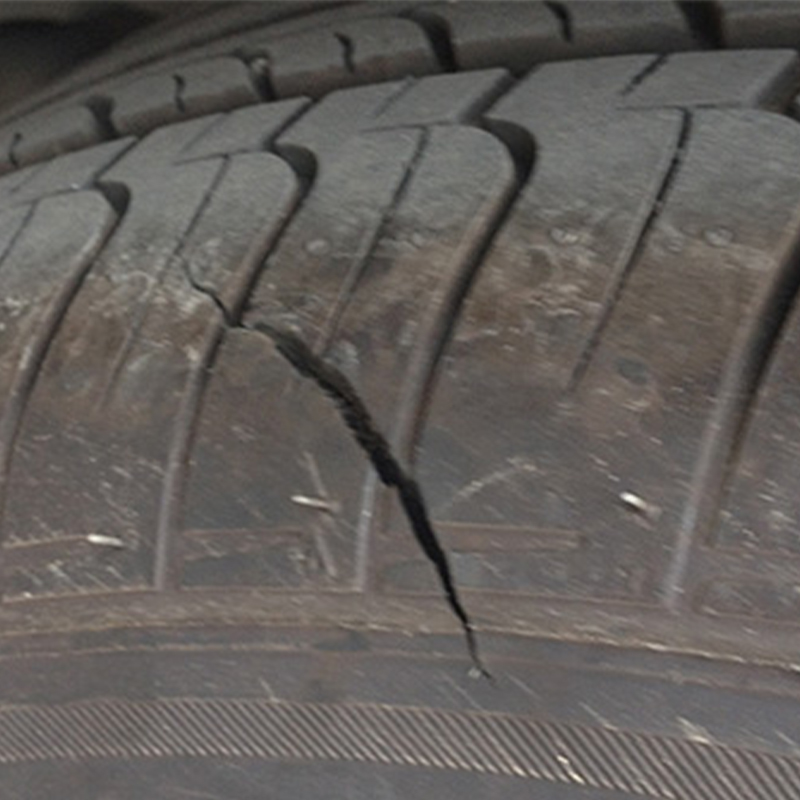

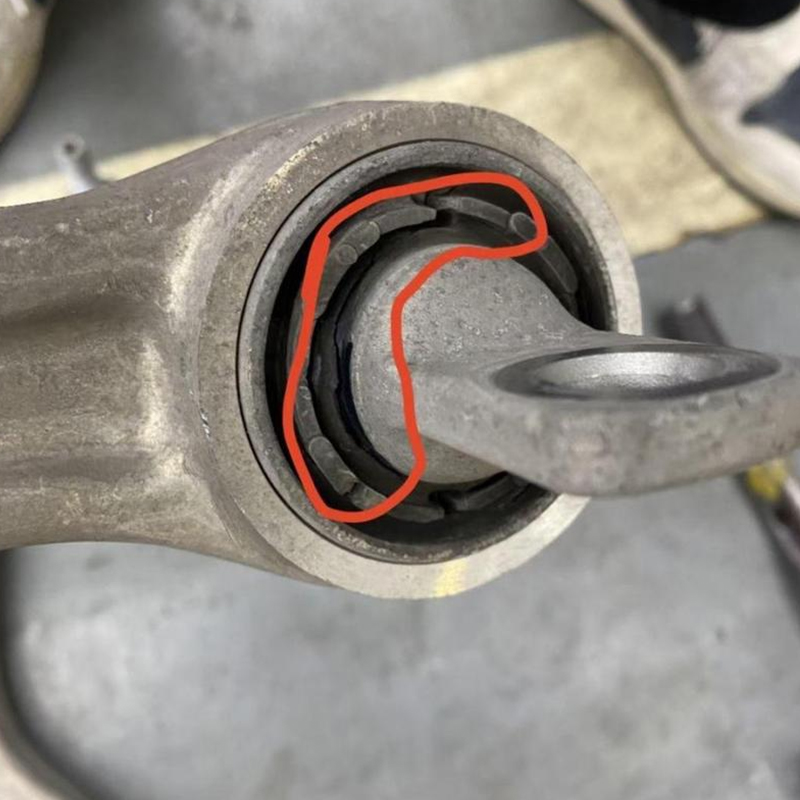

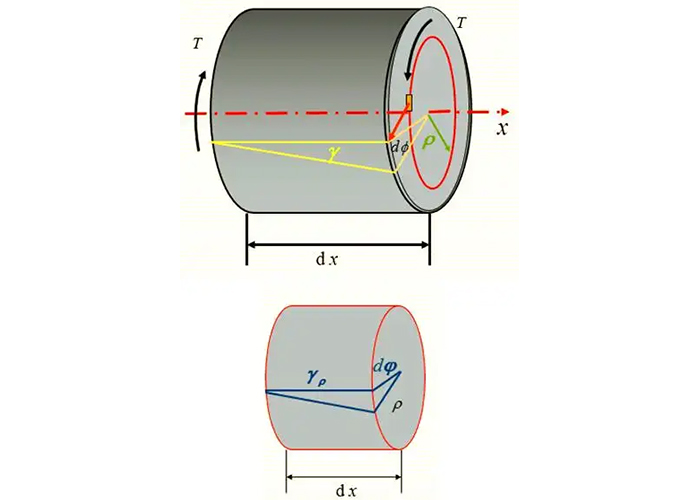

悬架在压缩/回弹冲程中，弹簧卷耳产生相对旋转角（通常在±15°到±25°之间）。由于内外管被硫化锁死，橡胶层必须承受极大的剪切应变。如果配方抗撕裂性能不足，极易在应力集中处引发微观裂纹。

轴向推力与侧向载荷

在高速过弯或非铺装路面侧倾行驶时，车体产生的侧向力试图将车桥横向推移。此时，衬套的法兰边或内部轴向刚度结构必须抵抗这种形变，防止金属套管与支架发生硬干涉。

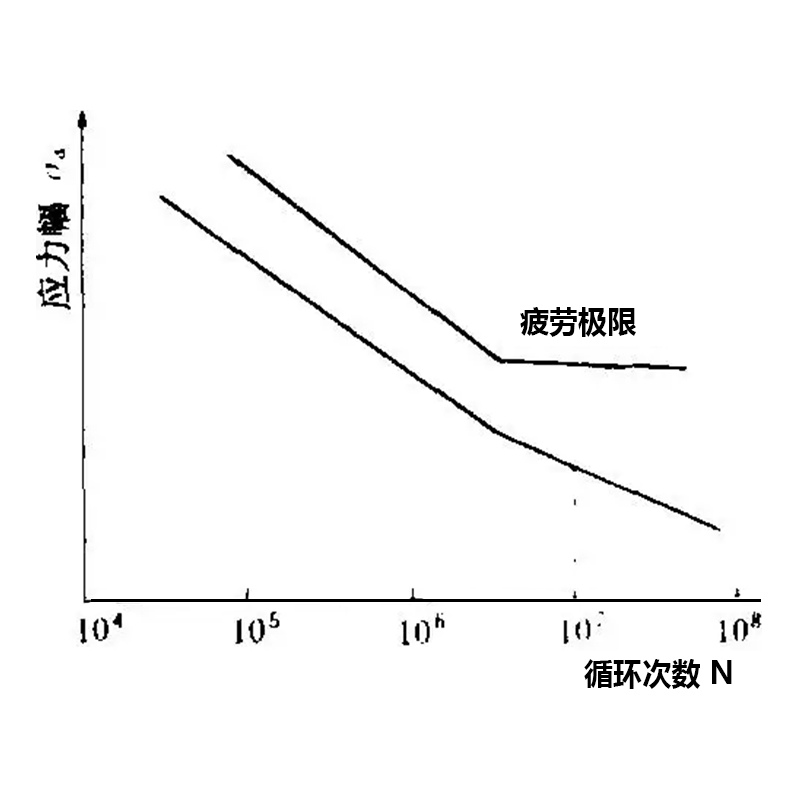

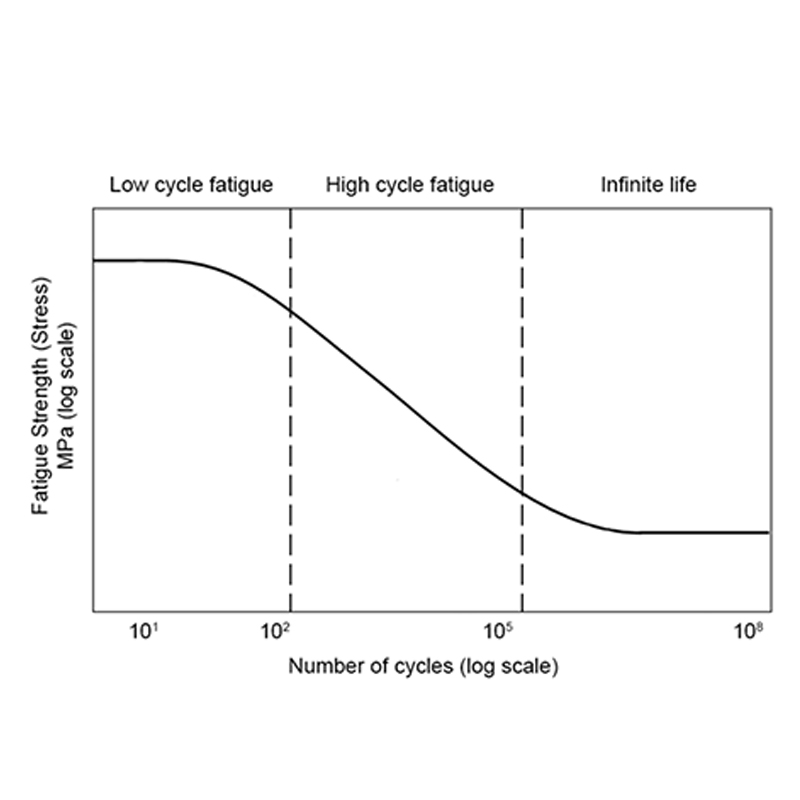

复合疲劳

上述载荷几乎从未单独出现，而是以复合、交变的形式不断叠加。高频低幅（路面微振）与低频高幅（大坑洼冲击）的交替作用，是对弹性体分子链键合能量的终极考验。

橡胶-金属复合工程：高强度骨架过盈配合与硫化粘接技术

为了抵御上述严苛载荷，GJBUSH 采用先进的橡胶-金属复合工程技术。衬套的力学性能不仅取决于橡胶本身，更取决于金属骨架的设计与界面粘接强度。

金属套管工程

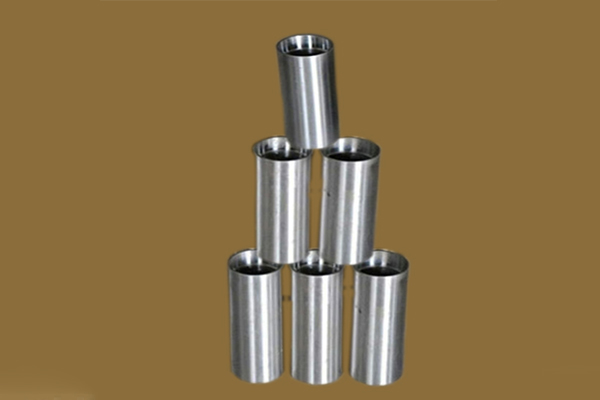

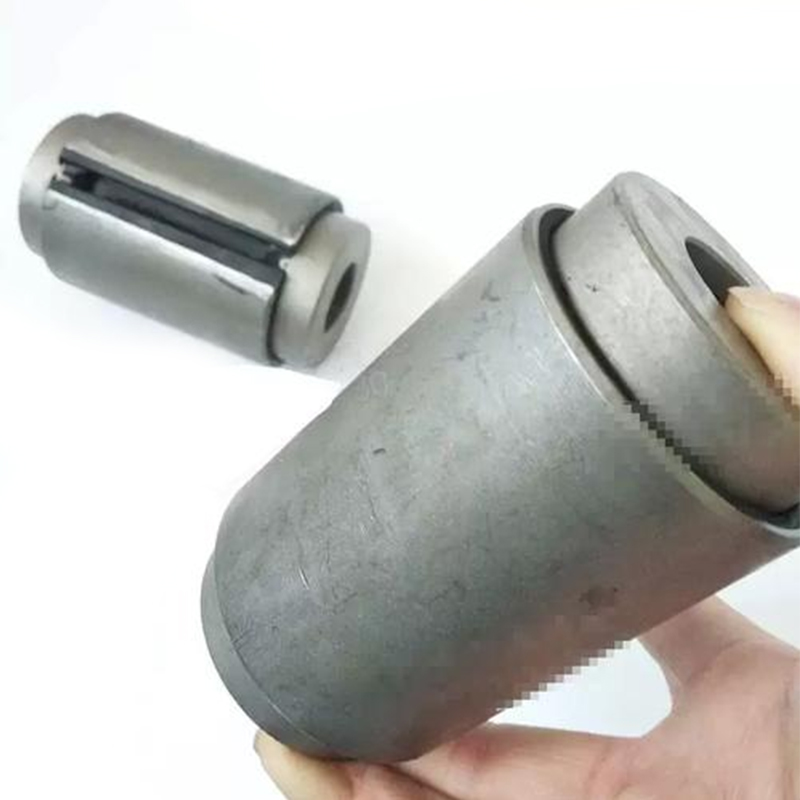

内套管通常采用高强度无缝钢管（如 DOM 管），以承受安装螺栓的高扭矩压紧力，防止其在工作期间发生塑性变形或相对滑转。外套管的设计则需考虑与钢板弹簧卷耳的过盈配合。精确计算的压装过盈量（通常在0.2mm至0.6mm之间）不仅能防止衬套在卷耳内松脱，还能在压装后对内部橡胶产生预压缩应力，这一机制能显著提高橡胶的疲劳寿命。

硫化粘接技术

这是决定衬套寿命的生命线。GJBUSH 采用严格的双层化学粘接工艺。金属骨架经过抛丸除锈后，进行磷化处理以增加表面微观粗糙度，随后涂覆底层与面层双重粘接剂（如全球顶级的 Chemlok 开姆洛克系统）。在高温高压的注射硫化机中，橡胶分子链与粘接剂发生交联反应，形成比橡胶本体强度更高的化学键。在剥离力测试中，我们要求必须达到100%的橡胶本体破坏，即橡胶撕裂前，粘接界面绝不可分离。
