工业橡胶衬套：如何通过材料升级解决早期疲劳失效？

在工业制造与 B2B 采购的长链条中，橡胶衬套往往是一个极易被忽视、却又能在关键时刻“致命”的小零件。无论是农用机械、轨道交通还是新能源汽车，衬套一旦出现早期疲劳龟裂，往往会导致整机异响、定位失准，甚至造成昂贵的机械结构件损毁。

对于 OEM 采购经理和研发工程师而言，选购衬套最头疼的不是价格，而是“批次不一致”。第一批样件表现优异，但量产件在恶劣工况下运行不足三个月就纷纷“罢工”。这种因橡胶疲劳引起的售后成本，往往是零件本身采购价的几十倍甚至上百倍。

本文将深度拆解橡胶衬套（减震衬套/悬架胶套）在复杂工况下的失效逻辑，并详细展示 GJBUSH 如何通过改性材料体系与 IATF 16949 标准下的全产业链控制，确保产品在 50 万次往复冲击下依然保持性能稳定，为主机厂筑起质量防线。

1. 橡胶衬套：工业设备的“柔性关节”

橡胶衬套，在行业内常被形象地称为“柔性连接件”或“减震胶套”。它的基本构造看似简单——通常由内金属管、外金属壳以及中间压制的橡胶体组成。但在实际的机械动态运行中，它承担着极其复杂的受力任务：径向载荷、轴向推力、偏转扭矩以及高频的振动过滤。

很多采购方在选型时常问：“不就是一块胶包着两个管子吗？为什么价格差异这么大？”其实，作为 GJBUSH 拥有 26 年经验的技术团队，我们要告诉客户：衬套是设备的“关节”，关节如果僵硬，机械就会断裂；关节如果太软，定位就会失效。

典型失效场景还原:

• 极端工况下的“微裂纹”演变：
  让我们把镜头对准一台正在西北高盐碱地作业的收割机。夏日地表温度常年维持在 55°C 以上，环境不仅干燥，且充满了细小的砂石。该机械的摆臂衬套在作业过程中，每分钟要承受数百次的往复扭转冲击。

  在这种工况下，市面上常见的普通衬套通常会经历三个阶段的失效：首先是橡胶表面因热氧老化变硬，失去弹性；随后在交变应力的作用下，橡胶分子链发生不可逆的断裂，产生肉眼难以察觉的微裂纹；最后，砂石和水分渗入裂纹，在挤压作用下产生“楔形效应”，裂纹迅速扩展至金属粘接面，导致橡胶与金属脱层（Debonding）。

• GJBUSH 的方案 C：高疲劳寿命材料体系：
  为了应对这种“热、振、腐”三位一体的恶劣工况，GJBUSH 研发实验室采用了特殊的改性技术。我们不仅仅使用天然橡胶（NR），更在配方中引入了高性能防老剂组合体系。

  这种材料的奥秘在于其“应力诱导结晶”能力的优化。通俗点说，当橡胶受力拉伸时，我们的改性配方能迅速在分子层面形成一种临时的强化结构，阻断裂纹的扩展方向。在我们的 NVH 实验室中，模拟同等工况下，GJBUSH 定制衬套的疲劳寿命是普通标准件的 3.5 倍以上。

• 工程参数参考：	测试项目	普通衬套表现	GJBUSH 强化型衬套 (方案 C)
  邵氏硬度变化 (70°C, 72h)	+15% (明显变硬)	+4% (保持弹性)
  抗拉强度保留率	60%	88%
  50万次动态测试	出现深层裂纹	表面无可见损伤

2. 为什么 GJBUSH 的衬套更抗造？

在橡胶金属粘接领域，有一句行话：“三分材料，七分工艺”。即便有了顶级的橡胶配方，如果粘接工艺不过关，衬套在受力时依然会像剥皮一样发生脱层。

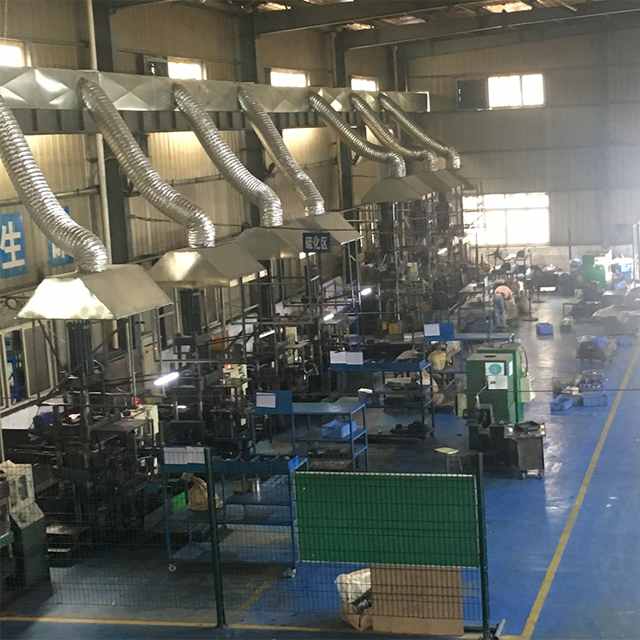

GJBUSH 拥有 27,000 平方米的现代化厂房，这不仅仅是规模的象征，更意味着我们对供应链拥有绝对的掌控力。从原材料进入工厂的那一刻起，每一个环节都在 IATF 16949 体系的严密监控下。

从管材到成品的全链条实录:

• 金属处理：看不见的“抓手”：
  衬套的耐用性，首要取决于橡胶与金属的“握力”。在 GJBUSH 的生产流程中，金属管材在切割完成后，必须经过自动化的抛丸处理，以去除表面的氧化皮并增加微观粗糙度。随后，我们会进入全自动喷涂线进行清洗和胶水涂覆。

  很多小工厂为了省钱，采用人工刷胶，这会导致胶膜厚度不均——厚了容易发生内聚破坏，薄了则粘不住。GJBUSH 严格控制胶膜厚度在 18μm - 22μm 之间，并经过红外线预热烘干，确保胶水在硫化前已形成稳定的反应层。

• 核心技术：MDR 硫化曲线控制：
  橡胶硫化就像“炒菜”，火候（温度）和时间决定了最终的口感（物理性能）。在 GJBUSH 的压机旁，每一批胶料都必须通过无转子硫化仪（MDR）生成的硫化曲线。

  我们要求的不是“大概熟了”，而是精准捕捉 $t_{90}$（达到 90% 硫化程度所需的时间）。如果硫化不足，衬套回弹性差；如果硫化过度，橡胶会发脆。我们通过数字化系统监测压机压力、温度波动（控制在 ±2°C 以内），确保每一只下线的悬架胶套，无论它是本批次的第一个还是最后一个，其动态刚度完全一致。

• NVH 实验室的正向支撑：
  与普通代工厂不同，GJBUSH 具备正向和逆向开发能力。当客户提供一个样品时，我们不仅是模仿外观，而是利用内部的 NVH 实验室分析其动静刚度比（Kd/Ks）。

  例如，针对新能源车型的衬套，由于电机高频噪声明显，我们需要在配方中调整阻尼系数，使其既能过滤高频噪音，又能在转弯时提供足够的横向支撑力。这种从材料分子结构到宏观力学性能的深度定制，是我们服务于九号公司（Segway-Ninebot）等 600 万台套量级客户的基础。

• 工厂实录感：关于“自产率”的思考：
  为什么我们要坚持自己切割管材、自己处理金属表面？因为在 B2B 合作中，任何环节的外协都意味着质量风险的失控。GJBUSH 的全产业链优势在于：一旦出现异常，我们可以在 1 小时内回溯到该批次钢材的供应商信息、硫化时的温度曲线以及操作工人的记录。这种透明度，是国内主机厂（OEM）采购经理最放心的“安全感”。

3. 标准衬套 vs. GJBUSH 定制衬套的博弈

在实际采购决策中，很多经理会问：“既然有标准件，我为什么要多花一点钱做定制？”

事实上，标准件是为“通用场景”设计的，它不考虑你的设备是在极寒的漠河还是潮湿的东南亚。而 GJBUSH 的定制服务，本质上是为您的产品买一份“长效质保”。

成本与价值的精算:

• 供应链安全的“预防医学”：
  我们曾接待过一位做轨道交通设备的客户。他们原先使用的廉价衬套，在运行两年后出现了大面积的轴向窜动。原因很简单：标准件的橡胶回弹率无法满足轨道高频冲击下的持久要求。

  GJBUSH 介入后，首先对其失效件进行了理化分析。我们发现原件的橡胶含胶率严重不足，充斥了大量的廉价填料。我们为其重新设计了基于 NR（天然橡胶）的高弹体系，并将金属骨架的壁厚增加了 0.5mm 以优化压装干涉量。

  虽然单件成本提升了约 10%，但该客户的售后故障率从原先的 4.2% 直降至 0.1% 以下。在 B2B 领域，不坏，就是最大的省钱。

• 全方位的工业应用覆盖：
  除了汽车领域，GJBUSH 的橡胶金属粘接件还广泛应用于：

  1. 农业机械： 应对高负荷、多尘、温差剧烈的户外环境。
  2. 新能源领域： 针对电机高频振动的特种阻尼件。
  3. 建筑机械： 极高承载力下的抗蠕变衬套。
  4. 轨道列车： 严苛的安全标准与百万级循环寿命要求。

结论

橡胶衬套虽小，却是衡量一台机器品质细节的“试金石”。GJBUSH作为一家深耕行业 26 年的研发型制造商，深知主机厂对稳定性的渴望。

从 27,000 平方米的生产基地到符合 IATF 16949 标准的每一个操作工步，我们不仅仅在制造橡胶件，更是在为全球 OEM 客户提供关于“力与震动”的解决方案。如果您正在寻找一家能够配合您进行正逆向开发、且拥有极高量产一致性的合作伙伴，GJBUSH 将是您的首选。
