一根高品质中心转向拉杆, (Center Link) 并不仅仅是一个带有正确原厂 (OE) 交叉参考号、粗壮的锻造件或具有漂亮涂层的零件。它是一个特定于应用的转向连杆总成，其几何形状、接口、接头行为以及（如果安装了的话）弹性体响应，都已根据受控要求进行了验证。买家不仅要批准零件本身，还要批准能够证明未来生产可以重现该零件的证据。
实用的采购顺序很直接：确认转向架构和供货总成，锁定几何形状和接口定义，在规定的方法下评估每个球窝接头 (ball-and-socket joint)，在相关的载荷和测试条件下表征任何衬套，审查环境测试证据而不把实验室结果变成终身承诺，并将批准的样品与生产控制联系起来。
本指南是为售后市场品牌、进口商、分销商、采购团队和 SQE（供应商质量工程师）编写的。它不是一份安装程序或通用的维修限制指南。汽车制造商的规范、客户图纸、适用的法规以及合格的工程判断仍然起决定性作用。

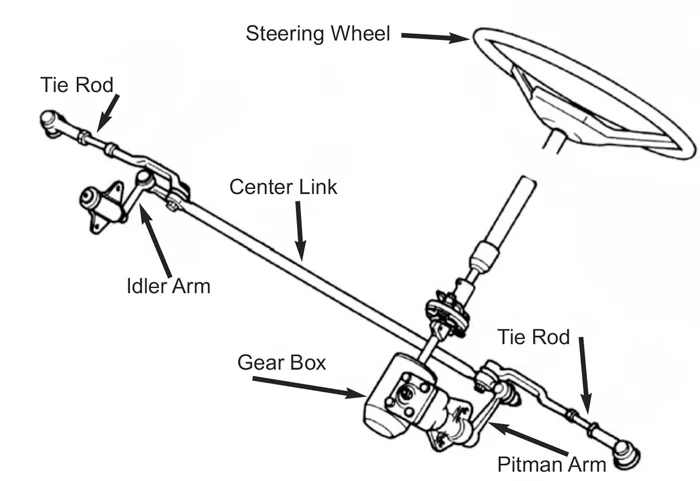

首先确认供应商所说的“中心转向拉杆”是什么
“中心拉杆 (Center link)”、“中继杆 (relay rod)”、“中间杆 (intermediate rod)”和“转向直拉杆 (drag link)”等术语，在每一个产品目录或车辆架构中的使用并不一致。在比较报价之前，请将该组件置于转向系统中并确定其连接方式。记录与转向垂臂 (pitman-arm) 的接口、与转向惰臂 (idler-arm) 的接口、横拉杆连接、包含的球头、衬套、防尘套、黄油嘴、紧固件，以及供应商期望买家单独采购的任何零件。
这种架构检查可以防止一个惊人常见的商业错误：两家供应商在同一个简短描述下，报出了不同的总成边界。一个价格可能包含接头和五金件；另一个可能只涵盖锻造或铸造的连杆。正确的 OE 号码并不能使报价在技术上等同。
使用标记好的系统图纸或批准的样品照片来回答四个问题：
- 哪些组件通过该总成传递转向输入？
- 哪些接口用于定位拉杆，哪些接口允许铰接运动？
- 供应的特征中，哪些会影响装配匹配、运动、密封或可维修性？
- 哪些相邻组件和全行程位置定义了间隙包络？
中心转向拉杆是系统的一部分。现行的美国在用车辆检查规定通过在整车级别评估转向系统游隙、连杆游隙、自由转动和四轮定位来说明这种区别，而不是仅仅根据外观来评判一根中心拉杆。这个监管示例仅适用于其声明的车辆和管辖范围；它不是一个通用的组件规范。
为什么匹配 OE 号码仅仅是个开始
OE 参考号对于产品目录筛选很有价值，但它不是一个完整的产品定义。目录数据可能会合并不同的车型年份、传动系统、区域版本、转向机或底盘套件。逆向开发的样品也可能会将磨损、变形、涂层堆积或以前的维修历史带入测量过程中。
将交叉参考号视为一个需要验证的假设。受控的定义应将 OE 参考号与车辆应用、图纸版本、样品版本、检验报告和批准负责人联系起来。如果买家不能将这些项目相互追溯，该项目在日后就很容易遭受不受控制的材料替代的风险。
ISO 7803 的公开摘要故意设定得很窄：它涵盖了商用道路车辆转向球头的主要尺寸，并将球窝总成作为一个指定的单元来处理。它没有提供通用的中心拉杆图纸，但它强化了一个有用的采购原则：接口必须在总成级别进行定义，而不是从一个松散的组件标签中推断出来。
如何分三个层次规定一根高品质的中心拉杆
最有效的批准计划将三个经常混为一谈的问题分离开来。
| 批准层级 | 买家的问题 | 典型的证据 | 该证据不能证明什么 |
|---|---|---|---|
| 几何形状和接口 | 总成能否正确地定位、落座、铰接并避开相邻零件？ | 受控图纸、基准方案、尺寸报告、量具、夹具或实车装配检查 | 接头耐久性、密封性能或生产一致性 |
| 接头行为 | 包含的球窝接头是否在预期的窗口内运动，而没有过度的游隙、卡滞或密封损坏？ | 定义的游隙测量方法、（适用时的）启动/摆动扭矩结果、铰接检查、密封和润滑记录 | 整车级别的转向手感或在所有环境下的使用寿命 |
| 弹性体响应 | 如果包含衬套或弹性元件，它们是否提供所需的载荷-位移和动态行为？ | 方向性的载荷-位移曲线，附带条件的静/动刚度或阻尼数据 | 在测试的载荷、频率、振幅、预紧力或温度之外的性能 |
这种分离也使报价审查更加公平。提交尺寸报告的供应商并不自动证明了接头的性能。化合物硬度证书并不自动证明总成的刚度。盐雾测试结果并不自动证明长期的现场使用寿命。
第一层：锁定几何形状、接口和运动
从产生装配配合或功能风险的特性开始。不要为每一个特征指定一个统一的公差。图纸应区分关键接口和非关键的外观尺寸，并说明每个特性是如何测量的。
对于许多中心拉杆项目，审查包括：
- 总长度和功能性的中心距；
- 锥度的几何形状、位置、方向和落座条件；
- 安装孔、螺柱、螺纹和紧固件接口；
- 影响间隙的拉杆截面和局部几何形状；
- 球头螺柱或接头的铰接范围；
- 安装定位 (clocking) 和具有左右方向性的特征；
- 基准目标、测量状态和夹具假设；
- 影响被测接口的涂层或电镀条件。
一份有用的图纸不仅仅是列出标称尺寸。它还确定了基准、测量方向、零件约束、相关时的温度或环境处理，以及用于验收的仪器或量具。如果通过功能量具检查锥度，报告应指明量具及其版本。如果它是通过尺寸测量的，报告应该定义截面和参考位置。
运动值得单独检查。一个零件在直线行驶位置可能很合适，但在转向和悬挂行程中，仍可能出现卡滞、接头过度铰接、拉伸防尘套或接触到另一个组件。审查所需的角度包络，并且当项目风险要求时，在具有代表性的夹具或车辆条件下进行确认。不要把一次成功的台架装配变成普遍的实车装配声明。
一份实用的几何形状批准记录
对于每个关键特性，记录要求、方法、样本数量、实际结果、处置意见和批准人。添加图纸和样本版本。当交叉参考号发生变化或提议另一家工厂时，这份记录能使重新验证的范围清晰可见，而不是将其留给电子邮件去回忆。
同样的纪律也有助于逆向开发。将样品作为一个输入，然后将其与应用数据和功能要求相核对。一个磨损的参考零件不应悄无声息地成为标称设计。

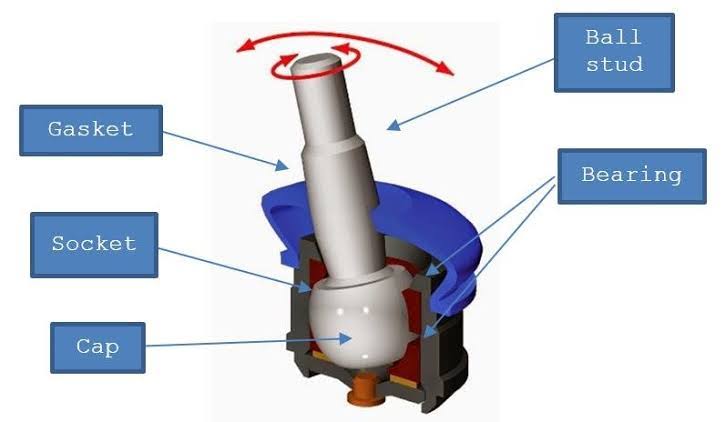

第二层：评估球头行为、密封和润滑
“没有明显的松旷”不是一个采购规范。接头行为取决于总成设计、轴承接触、预紧机制、表面状况、润滑、密封几何形状和测试状态。因此，供应商报告应同时定义测量了什么以及接头是如何进行条件处理的。
根据设计和客户要求，批准计划可能包括：
- 在规定的载荷和夹具下的轴向或径向游隙；
- 在规定角度内的启动扭矩 (breakaway torque) 和/或摆动扭矩 (oscillating torque)；
- 铰接范围以及是否有卡滞或干涉的证据；
- 防尘套的落座、固持、损坏情况，以及在整个铰接过程中的运动情况；
- 润滑脂类型、数量、加注方法和污染控制措施；
- 与版本相关联的螺柱、球窝、轴承和表面处理记录；
- 在相关的耐久性或环境测试序列后的检查。
不要发布一个通用的“零游隙”或扭矩目标。测量分辨率、夹具柔顺度、设计理念和客户规范都会影响验收规则。买家的工作是为特定的零件建立一个容差通道 (corridor)，并让供应商在初始样品和生产检查中使用相同的方法。
密封应该作为一个系统来审查。防尘套必须保持落座，并在所需的运动过程中避免破坏性的应变；润滑脂和弹性体必须与规定的环境相兼容；必须控制固持特征；并且检查必须区分外观印记与切口、落座不完全或其他功能性缺陷。
第三层：当总成包含弹性体时验证衬套性能
并非每一根中心转向拉杆都包含粘合或压装的弹性体衬套。如果包含，化合物名称或邵氏硬度值不能取代总成级别的性能证据。ASTM D2240 将硬度计硬度描述为一种经验性的压痕测试，并指出它与材料的基本属性没有简单的关系。这使得硬度在有边界的材料或过程控制中很有用，但不能作为方向刚度、阻尼、NVH 或耐久性的独立预测指标。

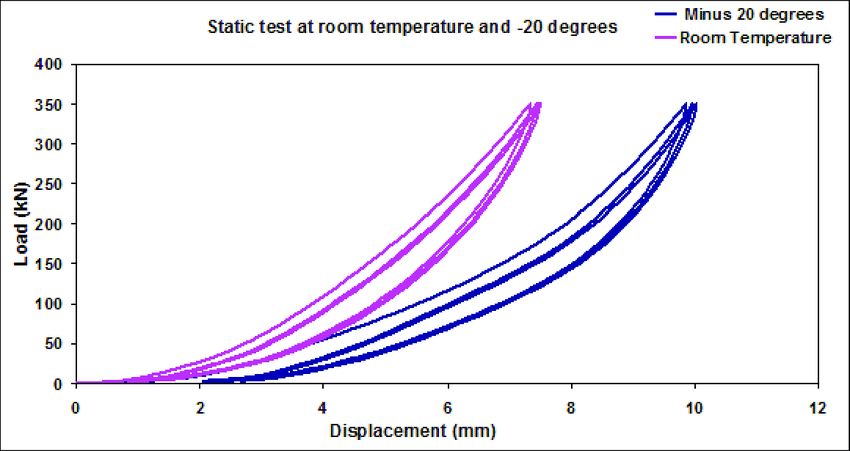

买家应该根据应用所需的响应来定义衬套。至少要记录载荷方向、位移或载荷范围、加载顺序、预紧力、速率、温度、条件处理和验收包络线。如果动刚度或阻尼很重要，还要记录频率、振幅以及报告的复数量 (complex quantity) 或相位。
ISO 10846-3 描述了一种在规定预紧力下测量弹性支撑动态传递刚度的实验室方法，并将产品信息、开发、质量控制和振动传递计算确定为该数据的用途。确切的方法可能适用于也可能不适用于特定的中心拉杆衬套几何形状，但其边界是具有指导意义的：没有预紧力和测试设置的动态数据是不完整的。
对于需要更多关于方向刚度、阻尼和橡胶-金属接口背景知识的读者，GJBUSH 关于汽车橡胶衬套如何工作的文章提供了更广泛的 NVH 背景。然后，中心拉杆的批准文件应将该背景缩小到实际组件和重要的方向上。
保持橡胶材料数据和总成数据分离
材料测试有助于控制化合物；总成测试展示了几何形状、粘合、接口和材料共同产生的结果。一份良好的证据包能区分哪个结果属于哪个层级。它不会用材料硬度值来代替衬套曲线，也不会用单一的衬套曲线来证明整个转向系统。
如果存在橡胶到金属的粘合，编辑在发布前应验证项目的附着力证据和失效模式用语。本指南故意不宣称有一种万能的化合物、粘合强度或疲劳结果。
环境测试证据：仅在其测试边界内有用
当环境测试代表一种明确的风险时，它才变得有意义。要问暴露测试旨在挑战什么：涂层连续性、防腐保护、防尘套固持、润滑脂兼容性、橡胶性能变化、密封件的防侵入能力，还是暴露后的接头行为。然后要求一个预先商定的检查或性能标准。
对于金属饰面，ISO 9227 规定了几种盐雾程序，并指出它们可用于检测涂层的不连续性。它还指出，这些方法并非旨在对材料进行排名或预测长期的耐腐蚀性。因此，买家应该记录测试方法、试样状态、暴露条件、评估规则和产品规格——而不是将试验箱中的小时数转化为毫无根据的服役年限承诺。
对于暴露于润滑脂、燃油、机油、清洁剂或其他液体中的橡胶防尘套或衬套，介质很重要。ISO 1817 描述了比较橡胶在浸入规定液体前后性能的方法。除非项目确定了流体、温度、持续时间、测量的属性和允许的变化量，否则“耐油”这种说法太模糊了。
环境证据还应追溯到功能上。暴露测试后，重新检查重要的特征：涂层状况、密封完整性、接头扭矩或游隙、衬套曲线、粘合状况或尺寸接口。单凭外观结果可能无法回答买家的功能性问题。
中心转向拉杆样品批准矩阵
以下矩阵是一个起点，而不是一个通用的规范。请根据图纸、车辆、市场和供货总成对其进行调整。
| 批准项目 | 需要定义的要求 | 需要请求的证据 | 批准时要问的问题 |
|---|---|---|---|
| 零件身份 | 应用、OE 参考号、图纸和样品版本 | 交叉参考记录和标记好的样品 | 所有文件描述的是同一个总成边界吗？ |
| 关键几何形状 | 基准、中心距、锥度、螺纹、方向、间隙 | 受控图纸、尺寸报告、量具记录 | 接口能否正确落座和定位？ |
| 运动包络 | 接头角度和相邻零件间隙 | 角度检查、夹具审查或划定范围的实车装配检查 | 系统能否在要求的范围内运动而没有卡滞或损坏防尘套？ |
| 接头游隙 | 方向、施加的载荷、夹具、仪器、限值 | 初始样品结果和方法 | 游隙是在商定的状态下受控的，还是凭感觉判断的？ |
| 接头扭矩 | 启动/摆动定义、角度、速度、温度、条件处理 | 扭矩曲线图或检验报告 | 运动是否在项目窗口内且没有卡滞？ |
| 密封和润滑 | 防尘套材料/规格、固持、润滑脂定义、加注控制 | 视觉/功能记录和材料可追溯性 | 保护系统能否在要求的铰接和暴露测试中保持完整？ |
| 衬套响应（如包含） | 附带条件的方向性载荷-位移和/或动态包络线 | 经过条件处理的曲线和测试设置 | 总成响应与应用目标匹配吗？ |
| 环境测试证据 | 暴露方法和测试后的功能标准 | 与样品版本相关联的测试报告 | 测试是否挑战了项目的真实风险，而没有夸大现场使用寿命？ |
| 生产连续性 | 特殊特性、检验频率、反应计划、变更审批 | 控制计划、能力/检验记录、可追溯性 | 未来的批次能重现批准的样品吗？ |

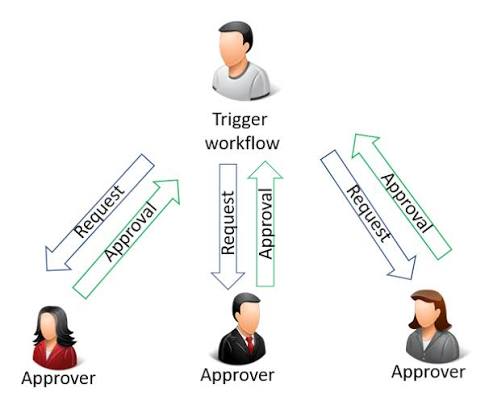

将样品批准与生产批准分开
一个优秀的原型件是必要的，但还不够。样品批准回答的是：“这种设计和工艺能否生产出可接受的零件？” 生产批准问的是：“实际的生产过程能否在预期的条件和速度下重现这些要求？”
AIAG 质量核心工具概述将生产件批准程序 (PPAP) 描述为一种确保工程设计和产品规范要求得到满足的方法，并将其控制计划指南描述为贯穿项目生命周期的一套一致的要求。确切的提交级别和客户特定的要求各不相同，但买家应将关键的中心拉杆特性与控制计划、测量系统、记录和反应路径联系起来。
生产证据包可能包括批准的图纸、材料和工艺规范、尺寸结果、接头性能结果、相关时的衬套曲线、控制计划、检验指导书、可追溯性定义、不合格品响应机制、包装保护以及变更控制要求。要求供应商确定是什么触发了重新验证：材料来源、润滑脂、防尘套、轴承、模具、热处理、涂层、工厂、工艺窗口还是图纸变更。
GJBUSH 的质量和可追溯性控制页面可在供应商审查期间使用，但买家仍应要求提供特定项目的文件，而不是将网站声明视为部分批准。
综合证据和总风险来比较报价
单价只是中心拉杆成本模型中的一行。还要加上由不确定性带来的成本：澄清图纸、额外检验、试装、延迟发布、隔离库存、重新包装、退货处理、反复做四轮定位、技术支持以及声誉受损。当一个较低的报价将验证工作转移给买家时，它可能成为成本更高的选择。
使用加权比较，而不是模糊的“高级对阵经济”标签。
| 比较类别 | 报价审查要问的问题 |
|---|---|
| 应用定义 | 车辆/OE 范围是否明确，包括区域和总成边界的差异？ |
| 工程证据 | 图纸、接口、接头和衬套要求是否与实际报告相关联？ |
| 方法的清晰度 | 在相关的地方，载荷、方向、预紧力、角度、速度、温度、环境处理和夹具是否都有说明？ |
| 生产控制 | 检验频率、可追溯性、反应计划和变更通知是否已定义？ |
| 验证缺口 | 哪些测试或车辆检查仍由买方负责？ |
| 商业风险敞口 | 样品、模具、重新测试、索赔支持、包装和受控变更的成本是多少？ |
对于带有弹性元件的项目，GJBUSH 的汽车 NVH 工程资源可以帮助买家在比较供应商数据之前构建目标响应的框架。这一决定应与中心拉杆的应用联系在一起，而不是从其他组件系列中借用刚度或阻尼目标。
向中心转向拉杆供应商提出的问题
在批准样品或采购订单之前，使用这些问题：
- 此报价涵盖的确切车辆、OE、图纸和总成边界是什么？
- 哪些尺寸和接口对装配匹配或功能至关重要，它们是如何被测量的？
- 如何验证锥度几何形状、中心距、方向和铰接？
- 在什么样的测试状态下，控制了哪些接头游隙和扭矩特性？
- 防尘套、润滑脂、固持特征和污染风险是如何规定的？
- 如果包含衬套，有哪些可用的方向性载荷-位移或动态数据，是在什么预紧力、频率、振幅和温度下获得的？
- 哪些环境测试代表了此应用，暴露后会有哪些功能性检查？
- 哪些记录会随附初始样品和生产批次一起提供？
- 哪些工艺或供应商变更需要通知和重新验证？
- 还有什么需要在实车或具有代表性的夹具中进行确认？
这些问题比询问供应商制造的是“OEM 质量”还是“重载型”零件更有用。在范围、证据和验收标准被定义之前，这些标签没有任何决策价值。
GJBUSH 在报价前应该审查什么
对于特定应用的审查，请发送车辆或设备应用、目标市场、OE 参考号、受控图纸或物理样品、年产量和项目时间表。此外，还要提供载荷方向、转向和悬挂运动边界、目标球头行为、相关时的衬套响应、服役环境、验证计划、包装需求以及要求的质量提交文件。
GJBUSH 的研发和验证工作流程描述了可用于结构、材料和性能审查的更广泛的工程资源。然后，项目回应应确定可行性问题、缺失的 RFQ 输入、提议的证据以及验证责任——而不会承诺通用的兼容性或预先确定的寿命结果。
当您的输入资料包准备好后，请申请针对特定应用的工程审查。有用的输出结果不是一个笼统的“可以 (yes)”；它是一份有据可查的清单，列出了针对该确切中心拉杆项目的已确认要求、未决风险、所需证据以及下一步验证步骤。
