拉杆球头与控制臂不能相互替代。拉杆球头是转向连杆的一个铰接部件：它传递转向运动，同时允许悬挂跳动。控制臂是悬挂连杆或总成：它将车轮支架或转向节相对于车辆结构进行定位，同时允许受控的运动。类似的噪音、轮胎磨损、外观、产品命名或单价，都不能确定应该购买哪个零件。
对于 OEM 和 Tier 1 的采购寻源，实际的问题不仅仅是“哪个零件看起来像这个？”而是：询价单 (RFQ) 要求的是哪种系统功能、车辆位置、接口几何形状、物料清单 (BOM) 边界以及验证责任？ 答案应该在供应商报价之前记录下来，并在工程或供应商质量部门放行零件之前再次记录。

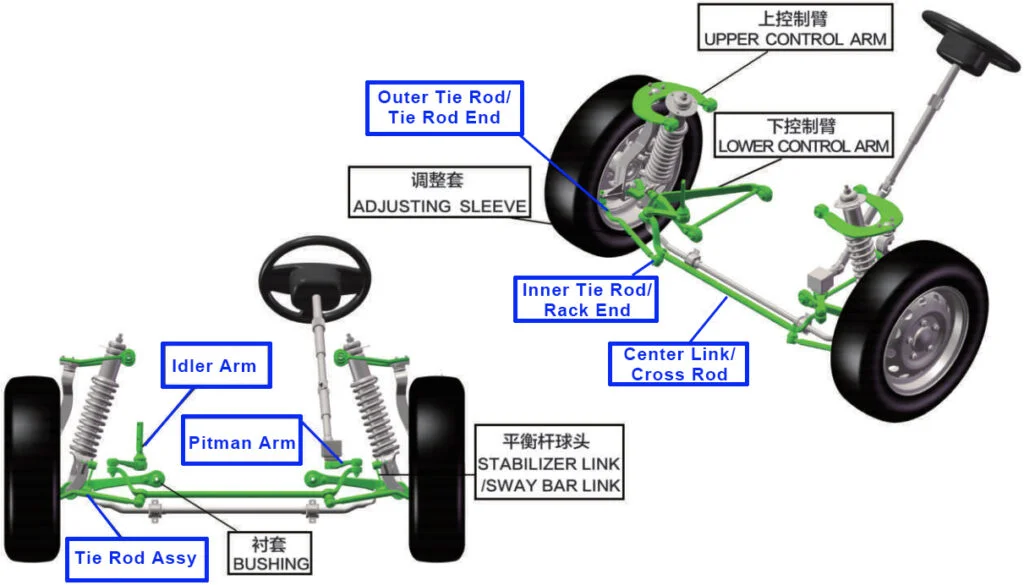

拉杆球头与控制臂概览
英国驾驶与车辆标准局 (Driver and Vehicle Standards Agency) 将转向横拉杆和转向直拉杆球头归入其转向检查指南中。它在其悬挂检查指南中分别论述了悬挂臂、接头、销和衬套。这些检查分类并不是采购规范，但它们强化了第一条采购规则：这些零件服务于不同的系统，在进行比较之前必须对其进行分类。
| 采购问题 | 拉杆球头 (Tie rod end) | 控制臂 (Control arm) |
|---|---|---|
| 主要系统 | 转向连杆 | 悬挂系统 |
| 主要功能 | 通过铰接接头传递转向运动 | 将车轮支架/转向节相对于车身或副车架进行定位 |
| 典型的连接 | 拉杆或齿条端一侧连接至转向节/转向臂 | 车身/副车架硬点连接至转向节/球头区域 |
| 关键的接口族类 | 螺纹、球销锥度、有效长度、铰接角度、固持力、密封 | 硬点间距、安装孔或套管几何形状、球头接口、衬套方向、摆臂包络尺寸 |
| 常见的采购形式 | 内或外球头、接头、拉杆端总成、转向连杆套件 | 裸臂、带衬套的摆臂、带球头的摆臂、完整的摆臂总成、维修套件 |
| 常见的范围错误 | 内端与外端混淆、螺纹/锥度错误、缺少硬件或防尘套范围 | 左右/位置错误、用裸臂的报价与完整总成的报价对比、是否包含衬套或球头不明确 |
| 放行证据 | 应用身份、图纸/接口匹配、铰接和功能验证、指定的质量提交文件 | 应用身份、硬点/装配匹配、衬套/球头范围、结构/NVH/耐久性证据、指定的质量提交文件 |
使用此表来选择验证路径，而不是推断零件号。如需了解更多组件背景信息，请参阅 GJBUSH 的控制臂概述 及其关于选择和测量汽车转向拉杆的工程文章。
为什么由症状主导的采购会产生错误的采购订单
车辆投诉可能会重叠。松动、振动、循迹不稳定、轮胎异常磨损、转向游隙或异响可能涉及不止一个接头、衬套、四轮定位状况、轮端零件或安装问题。症状描述了车辆的表现；它并不能定义采购对象。
照片和产品目录名称也是如此。一端的球销可能会使不同的总成看起来相关。各地的术语也可能模糊“拉杆 (tie rod)”、“转向横拉杆 (track rod)”、“齿条端 (rack end)”、“控制臂 (control arm)”、“叉臂 (wishbone)”和“摆臂总成 (arm assembly)”之间的界限。这些捷径都不能证明接口、运动包络范围、载荷路径或供货范围是匹配的。
更安全的顺序是：
- 在给采购命名之前先进行诊断。 确认实际的系统和失效的接口，而不是直接将驾驶员的投诉转化为 RFQ 的标题。
- 对组件进行分类。 确定需求是针对转向连杆、悬挂定位、可更换的接头或衬套，还是完整的总成。
- 识别应用场景。 记录区分不同变体的车辆和配置数据。
- 验证受控接口。 根据项目证据规则，比较图纸、批准的样品、OE（原厂）参考号和测量的几何形状。
- 定义供货范围。 列出所有包含在内的接头、衬套、紧固件、支架、防尘套、润滑剂、附件和文件。
这能防止一个熟悉的采购失败：两家供应商似乎都在为“同一个零件”报价，但一家报价的是单个接头，而另一家报价的是带有已安装衬套、球头、五金件、验证和质量文件的组装摆臂。
适用于 RFQ 和产品放行的识别阶梯
随着商业风险的增加，零件的识别应该变得更加具体。搜索阶段的参考信息可能足以找到候选产品，但不足以释放模具、样品或投入生产。
1. 车辆身份
在可用时记录 VIN（车辆识别代码），加上市场、车型、平台或项目、车型年份/生产范围、动力总成、转向配置、悬挂变体以及任何影响该角模块 (corner module) 的选装代码。NHTSA VIN 解码器解释说，17 个字符的 VIN 编码了由制造商报告的特定车辆信息。这使得 VIN 成为一种高价值的身份输入——但它并不能自动证明确切的组件、供货内容或图纸修订版本。
2. 位置和配置
说明前或后、左或右、上或下、内或外，以及转向或悬挂的布局。不要想当然地认为镜像对称零件、跨车型年份的沿用件、区域变体或选装的底盘套件使用的是相同的接口。
3. 零件层级和 BOM 边界
澄清该行项目实际购买的是什么。“控制臂”可能意味着仅成型的摆臂、带有压装衬套的摆臂、带有球头的摆臂，或者完整的维修总成。“拉杆球头”可能排除了内接头、调节套管、卡箍、螺母、开口销、防尘套或安装硬件。在 RFQ 中列出包含和排除的项目，并要求供应商在报价单中重申它们。
4. 图纸、样品和接口验证
尽可能使用受控的图纸和修订版本。如果以 OE 编号或物理样品为起点，请记录其来源，以及它是否被批准作为尺寸主样本、逆向工程参考，或者仅作为搜索线索。在授予合同之前，解决目录数据、样品测量值和图纸之间的冲突。
拉杆球头的关键检查项
拉杆球头的 RFQ 应该区分该零件的转向位置和连接方式。根据设计的不同，工程部门可能需要验证：
- 内端位置与外端位置，以及左/右的适用性；
- 配合螺纹的直径、螺距、旋向、啮合深度和调节方式；
- 球销锥度几何形状和配合座定义；
- 安装有效长度和调节范围；
- 球销在所需的悬挂和转向行程中的铰接包络范围；
- 固持特征、螺母或锁紧方法、防尘套和密封布置；
- 润滑脂或润滑要求、防腐保护和环境暴露情况；
- 规定的功能、耐久性、材料和检验要求。
这些是提示，而不是通用的规范。尺寸、公差、拧紧要求、检验方法和验收限值必须来自适用的受控图纸、客户标准、批准的维修数据或商定的验证计划。外观匹配或接近的总长度并不能代表技术放行。

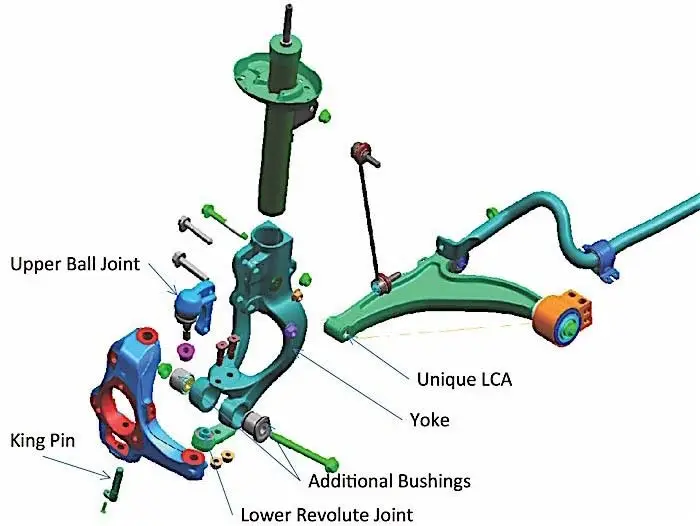

控制臂的关键检查项
控制臂既是一个几何连杆，在许多应用中也是一个供货总成。因此，RFQ 应该定义：
- 车轴、左右侧、以及上/下或前导/拖曳位置；
- 车身/副车架硬点，孔或套管的轴线、间距、偏移量和基准方案；
- 球头接口，螺栓/锥度，安装模式，以及是否包含接头；
- 安装衬套的数量和类型、它们的方向、安装定位 (clocking) 和安装深度；
- 是否包含支架、套管、紧固件、传感器支架或其他附件；
- 摆臂材料，图纸控制下的成型/铸造/锻造和连接要求；
- 防腐保护、可追溯性、包装和搬运要求；
- 应用所需的结构、铰接、衬套/NVH、疲劳和环境验证。
如果需求是针对柔性接头而不是整个摆臂，控制臂衬套产品页面是更合适的产品路径。关键是要保持零件层级的明确性：衬套、球头、裸臂、带配件的摆臂和完整的套件，即使它们属于同一个角模块总成，在商业范围内也是不同的。
在比较价格之前规范化报价
较低的单价可能意味着这是一个更高效的报价。它也可能意味着报价包含的内容更少。买家应在解读价格差距之前规范化 (Normalize) 供货范围。
| 报价字段 | 每个供应商都应该说明的 | 如果含糊不清的风险 |
|---|---|---|
| 零件级别 | 单个接头、裸臂、带配件的摆臂、完整总成或套件 | 不同的 BOM 作为同一个项目进行比较 |
| 包含的内容 | 衬套、球头、防尘套、润滑剂、支架、螺母、紧固件、卡子、包装 | 在组装或维修期间才发现缺少零件 |
| 应用场景 | 车辆/项目、位置、左右侧、配置、OE 参考和图纸版本 | 零件看起来正确，但变体型号错误 |
| 模具和开发 | 模具所有权、开发费用、量具、样品数量、摊销 | 单价比较掩盖了非经常性成本 |
| 验证 | 包含的测试、样品阶段、验收标准、报告格式、重新验证的触发条件 | 期望有证据，但未定价或未排期 |
| 质量提交 | PPAP 级别/要素或客户特定的文件包，能力和可追溯性记录 | 授予合同后被阻挡放行 |
| 物流 | 贸易术语 (Incoterm)、包装单元、最小起订量 (MOQ)、交货期、标签和防护规则 | 到岸成本和线边处理存在差异 |
| 变更控制 | 通知、批准、偏差和重新鉴定规则 | 不受控制的材料、工艺、模具或次级供应商变更 |
商业比较应该保留这些差异，而不是强行将每个报价塞进同一个单价单元格中。报价异常日志很有用：每个供应商识别出哪些未包含、哪些仍是暂定的，以及哪些数据仍需要。然后，采购部门可以比较总范围，同时工程部门审查技术偏差，SQE 审查证据义务。

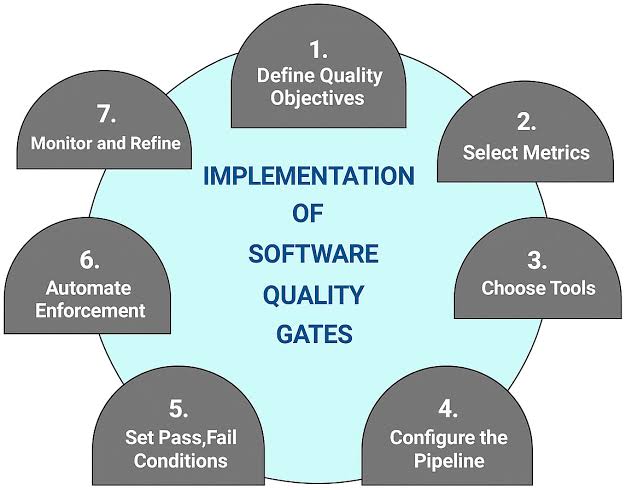

使用三个放行关卡，而不是一个批准复选框
关卡 1：商业完整性
采购部门确认零件级别、数量、价格基础、模具、包装、交货期、物流条款和所有报价假设。未决的技术项目应该是清晰可见的，而不是埋藏在商业备注中。
关卡 2：技术符合性
工程部门确认系统分类、应用/配置、位置/左右侧、图纸修订版本、接口、运动包络范围、适用的材料/工艺要求，以及验证计划或结果。任何偏差都有责任人并有书面处理意见。
关卡 3：质量和生产证据
SQE 确认商定的质量提交文件、控制计划或检验证据、可追溯性、能力要求、变更通知流程和生产放行状态。AIAG 将 PPAP 描述为汽车行业标准，用于证明生产中能够持续满足工程设计记录和规范要求。确切的提交级别和特定于客户的要求仍然需要在 RFQ 或质量协议中说明。
GJBUSH 的研发页面和质量页面提供了讨论开发和质量要求的内部途径。编辑在将那些页面中的任何能力声明添加到本文之前应进行核实；此草案不会将导航链接转化为新的声明。
谁决定什么：一个轻量级的 RACI 矩阵
| 决策 | 采购 (Purchasing) | 工程 (Engineering) | SQE / 质量 | 供应商 (Supplier) |
|---|---|---|---|---|
| RFQ 范围和商业假设 | 负责 (Accountable) | 咨询 (Consulted) | 咨询 (Consulted) | 确认报价 |
| 组件分类和接口 | 知情 (Informed) | 负责 (Accountable) | 咨询 (Consulted) | 提供证据 |
| 图纸偏差处理 | 知情 (Informed) | 负责 (Accountable) | 咨询 (Consulted) | 申请并实施批准的处理方案 |
| PPAP/证据完整性 | 知情 (Informed) | 咨询 (Consulted) | 负责 (Accountable) | 负责提交 |
| 最终寻源/放行决定 | 负责商业定标 | 批准技术匹配度 | 批准质量准备状态 | 满足批准的要求 |
确切的 RACI（负责、执行、咨询、知情矩阵）因组织而异，但一条规则应保持不变：采购标签、供应商交叉参考编号或低价，不应独立地批准技术互换性。
RFQ 清单：在要求提供确定报价之前需发送的信息
在项目允许的情况下，尽可能多地提供以下信息：
- VIN 和/或 OE 参考编号，并附注说明各自是如何获得的；
- 车辆的品牌/型号/项目、市场、车型年份或生产范围、动力总成以及相关的底盘选装件；
- 车轴、左/右、上/下、内/外以及转向/悬挂配置；
- 受控图纸和修订版本，或者带有其参考状态的批准样品；
- 显示完整零件、标记和安装位置的照片；
- 明确的 BOM：包含和排除的衬套、接头、防尘套、五金件、支架、润滑剂和包装；
- 关键接口尺寸、基准方案、公差和测量方法；
- 材料、涂层、工艺、清洁度、可追溯性以及法规/客户特定的要求；
- 原型件、验证、PPAP、产能、包装和变更控制要求；
- 目标产量、时间表、交货地点、国际贸易术语解释通则 (Incoterm) 和报价货币；
- 在放行前必须解决的已知冲突或未决问题。
如果某些字段不可用，请将其标记为“未决 (open)”，而不是让供应商去猜。缺失的证据在可见时是可控的；而一个被想当然的匹配，可能会在经历了报价、打样、开模和生产之后才被发现错误。
实用的放行规则
只有当以下陈述都能回答“是”时，才批准采购：
- 所需的系统和组件类型是明确无误的。
- 车辆配置、位置、左右侧和零件层级已记录在案。
- 供应商的图纸或商定的参考资料与所需的接口和 BOM 边界相匹配。
- 商业报价已针对包含的内容、验证、模具、质量文件和物流进行了规范化对齐。
- 偏差已由正确的职能部门书面记录、评估并批准。
- 已针对该项目阶段定义了验证和 PPAP/证据要求。
- 对材料、工艺、模具、设计或次级供应商的更改需要经过商定的通知和批准。
这条规则并没有使每个项目变得一模一样。它使得每个项目的差异在资金、模具和放行责任被承诺之前变得清晰明确。
申请以工程为主导的采购寻源审查
要审查拉杆球头或控制臂的需求，请向 GJBUSH 发送 VIN/OE 参考编号、车辆配置、位置和左右侧、受控图纸或批准的样品、预期的 BOM 范围、关键接口数据以及验证/PPAP 要求。审查应返回三个实用的输出结果：建议的组件和总成分类、缺失或冲突的输入清单，以及用于报价和放行的证据清单。
请携带可用的资料包联系 GJBUSH。最终的兼容性和生产批准仍受制于商定的应用数据、图纸、样品、验证和客户特定的放行流程。
常见问题解答
拉杆球头和控制臂会引起相似的症状吗？
它们可能会与重叠的投诉相关联，例如松旷、异响、转向不稳定或轮胎磨损，但这些症状并不能确定失效的零件。在发出 RFQ 之前，检查车辆并对受影响的系统进行分类。
OE 编号或 VIN 足以批准装配匹配吗？
它们是有用的识别证据，但其本身并不是一个完整的放行。需要确认配置、位置/左右侧、图纸或批准的样品、接口几何形状、修订版本以及供应的 BOM 范围。
为什么控制臂的报价会相差如此之大？
一个报价可能是针对裸臂的，另一个是带有衬套的摆臂，还有一个可能是带有球头、五金件、验证、包装和质量提交的完整总成。在比较单价之前，先规范化这些包含的内容。
当供应商提出替代方案时，首先应该检查什么？
首先确认是相同的组件类别和应用场景。然后比较受控的接口、运动包络范围、BOM 边界、材料/工艺要求、验证证据和变更控制义务。单凭外观和目录交叉参考编号是不够的。
