汽车后拉杆衬套如何选型？底盘件采购与定制避坑指南 – 江西光益

在底盘零部件的定点采购与联合开发会议上，后拉杆衬套的选型往往是决定整车路试成败的关键。如果前期技术指标把控不严，不仅无法解决车辆高速发飘、过烂路轰鸣的异响顽疾，甚至会因为橡胶提前撕裂，引发大面积的客诉退货与项目延期。

选对后拉杆衬套，采购与研发工程师绝对不能只看尺寸与单价，而必须穿透到底层制造逻辑：重点考察供应商的动静刚度比标定能力、金属防脱胶前处理工艺，以及产品能否在三通道多轴疲劳台架上实打实地通过百万次验证。

底盘安全件容不得半点试错。江西光益减震系统有限公司建厂于1998年，创始人拥有超40年的底盘橡胶实战开发底蕴。作为国内外大厂和Tier 1长期信赖的配套伙伴，我们厂区配备了超200台高端制造设备（包含多台400T/800T真空注射硫化机），并拥有全套国家级测试中心。接下来，我们将用大白话为您极其细致地拆解底盘衬套选型的核心门道与工程逻辑。

为什么找小厂代工的后拉杆衬套容易让底盘发飘？

很多采购拿样测试时，习惯用卡尺量量外径、内孔和管长，觉得尺寸公差能对得上就行。但底盘在实际行驶中受力的维度极其复杂，劣质衬套装车后不仅无法改善操控，反而会彻底破坏多连杆悬架的整体几何定位。

由于配方偷工减料和内部结构缺乏科学计算，劣质衬套极易发生过早的压缩塌陷与液压死锁干涉。一旦悬架几何尺寸发生不可逆的改变，车辆高速发飘、过烂路异响便成了必然结果。

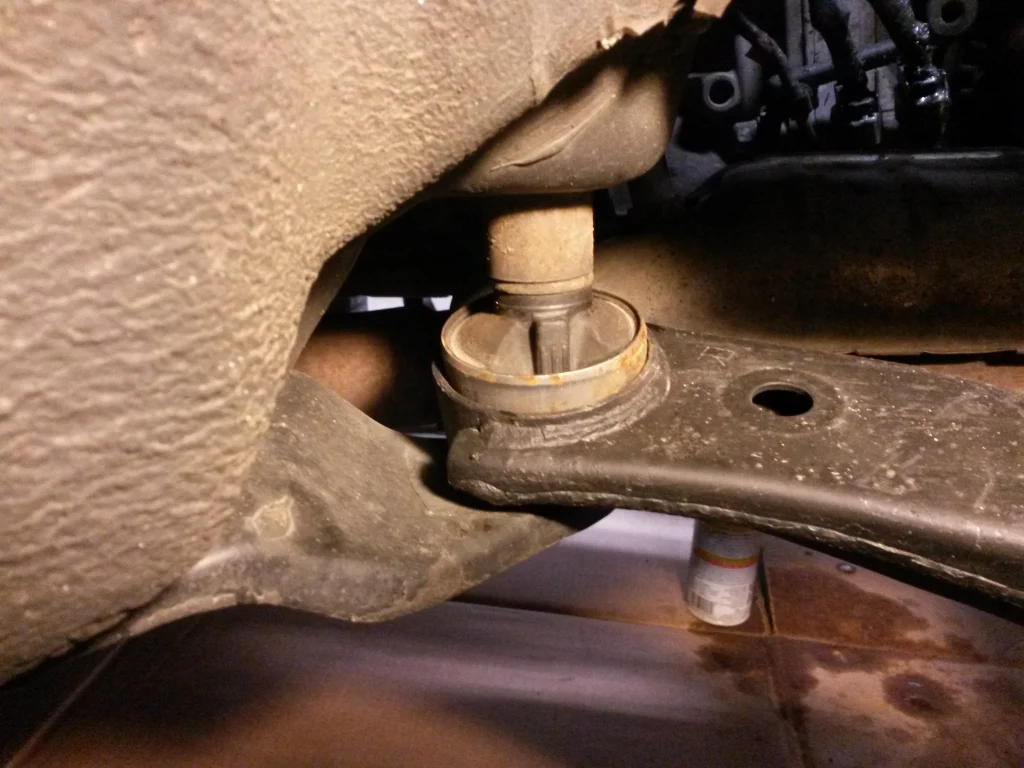

早期失效模式（FMA）深度拆解

如果我们将那些提前报废的劣质衬套切开，放在高倍显微镜和工程逻辑下进行剖析，它们的早期失效模式基本集中在这三个大坑里：

1. 配方掺假导致过早塌陷（压缩永久变形过大）：
   为了在竞标中拼低价，部分小作坊会在橡胶配方中掺入高比例的再生胶（回收废轮胎打碎的胶粉）和廉价的碳酸钙填充物。这类胶料的高分子交联网络已经被严重破坏，毫无弹性记忆可言。当它被压在车底，承受车身数百公斤的静载荷以及行驶中的动态重压数月后，橡胶就会发生不可逆的物理变形。衬套一旦塌陷，后轮的倾角（Camber）和前束角（Toe）就会直接跑偏，导致驾驶员在高速行驶时明显感觉车尾发飘、方向盘抢位，甚至出现严重的轮胎偏磨。
2. 结构瞎仿导致干涉异响（液压死锁效应）：
   优质的原厂衬套，内部通常设计有经过精确计算的非对称开槽或月牙形空洞。这些结构是为了给橡胶在受压时提供位移和变形吸震的余地。然而，为了省下复杂抽芯模具的开发费用，代工厂往往直接将其简化为一坨实心的橡胶块。结果在车轮上下剧烈跳动时，实心橡胶被死死挤在内外金属管之间，由于橡胶本身是不可压缩的体积材料，这会形成类似“液压锁死”的效应。震动能量无法通过橡胶的变形被缓冲掉，而是直接转化为尖锐的金属碰撞声传进车身骨架。
3. 宽温域下的性能崩溃（玻璃化转变失效）：
   劣质橡胶对环境温度极度敏感。在冬季极寒工况或走搓板路产生高频震动时，橡胶会提前达到它的“玻璃化转变温度”，瞬间变得像硬塑料一样僵硬。此时，路面的粗糙震动被百分百放大为车内压迫耳膜的轰鸣声；而在夏季高温下，劣质橡胶又会软化成面条状态，彻底失去对悬架连杆的侧向支撑力。在Tier 1的严苛验收体系中，这种无法适应宽温域的材料直接会被判定为致命缺陷。

采购验厂必须看的第一指标：动静刚度比怎么查？

为各大主机厂或Tier 1供货时，底盘NVH工程师拿到样件最关心的核心数据往往是动静刚度比（Dynamic-to-Static Ratio）。这个看似枯燥的力学参数，正是检验一家制造企业懂不懂底盘动态调校的绝对标准。

动静刚度比越小，说明衬套的NVH隔音隔振性能越优异。高标准的底盘衬套必须在慢速大载荷下保持极高的静刚度以稳住操控，同时在面对高频微震时保持极低的动刚度来隔绝轰鸣路噪。

频变效应下的底盘NVH力学解构

橡胶材料有一个天然的物理脾气，工程上称为“粘弹性（Viscoelasticity）”：在静止或缓慢受压时，它表现得相对柔软且顺从；但在遇到高频、快速的震动输入时，它的动刚度会瞬间飙升，变得极为僵硬。江西光益的核心工程任务，就是通过前沿技术打破这一物理死局：

1. 高静刚度保障安全与操控极限：
   当车辆进行紧急变道（麋鹿测试）或猛烈刹车时，悬架衬套承受的是频率极低（通常在1-5Hz）但力量极大的扭矩和剪切力。此时，衬套必须展现出极强的静态支撑力（高静刚度），死死锚定后拉杆，保证车轮定位几何的绝对精准。如果衬套在此时发软，底盘的响应就会极其拖沓，车身会出现严重的侧倾或点头，直接影响驾驶安全。
2. 低动刚度决定行政级NVH静音质感：
   当车辆以120km/h的速度碾压粗糙的沥青路面时，轮胎会产生30赫兹到200赫兹的高频细微震动。如果橡胶的动刚度偏高，它就会在这些频段下变成一块传导震动的“固体刚性砖头”，将路面的碎震全数传进车厢内部，引发令人极度烦躁的低频轰鸣共振。
3. 前置CAE定向刚度解耦技术：
   传统配方调整往往是按下葫芦浮起瓢。江西光益在项目开发初期全面引入CAE（计算机辅助工程）有限元仿真。我们将承受主要制动力的径向主轴方向设计为高刚性支撑结构，同时通过在内部精准布置非对称的减震空洞，将传导噪音方向的刚度大幅降低。配合我们独家研发的特种纳米填料配方，江西光益能将关键高频段下的动静刚度比死死压制在1.4以内，完美实现了“操控”与“舒适”的解耦。

怎么解决橡胶和金属管的开裂脱胶？

去大型售后索赔库里查验数据可以发现，超过一半以上的底盘衬套灾难性失效，并非橡胶本身被外力压碎，而是橡胶与金属内外管的硫化结合面发生了脱胶（Debonding）。只要结合面出现哪怕一微米的裂缝，泥水混杂着路面的盐分就会迅速渗入，在车辆的交变扭转下，整个衬套会在极短时间内从内部被彻底撕裂。

彻底杜绝脱胶隐患的关键，在于建立全自动的金属微观抛丸与磷化打底工序、极其精准的双涂层智能滚涂防渗体系，并最终依靠大吨位真空注射硫化机将内部空气绝对排空。

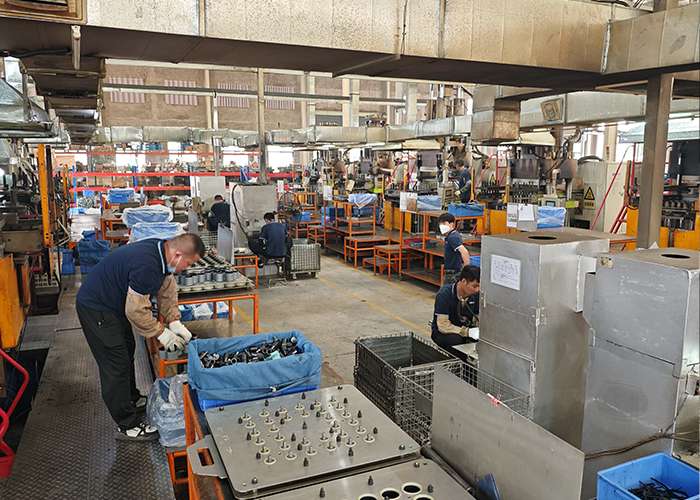

微观界面锚固与高压真空硫化工艺详解

如果说动静刚度是衬套的灵魂，那么橡胶与金属间坚不可摧的化学键合力就是支撑其寿命的骨架。江西光益依托先进的MES（制造执行系统），对防渗脱胶工艺实施了严苛的闭环管控，将人为失误降至零：

1. 全自动微观打毛与多级磷化处理：
   金属管件在CNC机加工完成后，绝对不允许直接涂刷胶水。所有金属骨架必须进入全自动喷砂抛丸线，利用高速钢砂在金属表面轰击出符合标准（如 $R_z$ 20-40微米）的微小晶格坑洞。这不仅能清除加工残油，更能使化学粘接面积呈几何倍数放大。随后，管件会通过多级锌锰磷化流水线，在表面生成一层致密、防锈且极具胶水亲和力的微晶保护膜，打牢粘接的地基。
2. 彻底淘汰手工刷胶的智能滚涂线：
   传统作坊式的手工刷胶极易造成局部流挂、厚薄不均或透底漏涂，这是引发局部脱胶脱层的最大元凶。江西光益全面引入全自动智能涂胶系统，采用高标准的底漆（Primer）与面胶（Cover Coat）双涂层体系。机械臂对喷涂厚度（干膜厚度）的误差控制严格达到微米级别，确保胶黏剂能均匀、饱满地覆盖每一个复杂的金属死角。
3. 大吨位真空硫化挑战复杂结构盲区：
   带有复杂开槽和深孔的后拉杆衬套，如果采用传统的平板模压工艺，极易将空气死死困在模具死角，形成海绵状的微观气孔。我们的硫化车间配备了多台400T至800T以上级别的巨型真空注射硫化机。在注射高温橡胶泥之前，设备会将模具腔体抽至极限真空（通常小于10mbar）。在数百吨的巨大锁模压力下，橡胶瞬间填满所有微观缝隙，解决了内部的空气残留，赋予了硫化后的产品极其强悍的抗撕裂物理拉力。

怎样让底盘橡胶件的真实寿命延长50%？

许多采购人员在进行验厂审核时，往往只关注冲压机床与大吨位硫化设备的数量，却极容易忽略供应商是否愿意在那些“看不见的后处理工序”上投入高昂成本。从高分子热力学角度看，橡胶在经过高温（约160℃）硫化并冷却至室温后，自然会产生向内收缩的物理反应。由于橡胶两端被死死粘接在金属管上，这种收缩会在橡胶内部憋着一股持久的“残余拉应力”。一旦车辆上路颠簸，这股暗藏的拉力就会成为加速橡胶表面微裂纹扩展的致命帮凶。

江西光益坚持在行业内采用极具技术含量且成本高昂的“缩径（swaging）”后处理工艺。通过高精度物理挤压为橡胶强行植入残余压应力，能够死死锁住微裂纹的蔓延，让产品真实动态疲劳寿命实现约50%的显著跃升。

从物理视角揭秘“缩径”残余压应力

为了从解决高负荷底盘件容易过早疲劳断裂的行业痛点，我们在硫化出模并完全冷却后，增加了一道堪称“寿命强化器”的物理挤压工序：

1. 强行植入“残余压应力”护甲：
   当衬套冷却定型后，我们将其置于高精度的液压缩径设备中。八瓣式模具从四周施加巨大的径向力，强行将金属外管的外径向内压缩一个极其精准的过盈尺寸。这一不可逆的物理机械变形，将内部的橡胶体死死向内挤压，迫使其从自然放松的拉伸状态，转入时刻被紧箍的“残余压应力”防御状态。
2. 给疲劳微裂纹挂上绝对的“物理锁”：
   有了这层强大的压应力作为底层缓冲，当底盘在剧烈运动中试图拉扯衬套时，外界施加的破坏性拉力必须首先完全抵消掉预先埋设的这股压应力，橡胶才会真正进入受拉扯的危险状态。更为精妙的是，即便产品在历经数年严寒酷暑和臭氧侵袭后，表面出现了微小的初始裂纹，这股深层的压应力也会像一把无形的铁钳，将裂缝紧紧“捏合”闭拢，彻底切断泥水渗入的物理路径，强行阻止裂缝向深层撕裂。
3. 经受严苛验证的寿命飞跃数据：
   这一工艺的成效绝非营销包装。在我们的三通道实验室中进行的背靠背真实对比测试证明：采用相同配方、未经过缩径处理的普通衬套，在历经30万次多轴扭转后便会出现明显的刚度滑坡与表面龟裂；而经过江西光益标准“缩径”工艺处理的同款衬套，其动态疲劳寿命实打实地获得了约50%甚至更高的惊人提升，能够极为从容地突破主机厂极其严苛的100万次大关。

拿什么证明衬套能扛住百万次拉扯？

在涉及底盘安全的零部件采购中，仅凭供应商提供的一纸原材料拉伸强度检测单是远远不够的。材料物理属性合格仅仅是入场券，真正具备Tier 1前装配套实力的源头制造大厂，必须拥有能够模拟真实复杂路况极限摧残的动态物理测试台架体系。

一家合格的底盘件供应商，必须能够提供详实可靠的台架实测数据。衬套不仅要在多通道疲劳机上撑过百万次复杂变载而不发生明显衰减，在接受大型拉力机极限破坏时，也必须呈现纯粹的橡胶本体撕裂，坚决杜绝任何光面脱胶现象。

多通道疲劳台架与全矩阵DVP验证标准

江西光益不仅具备千万级的庞大年产能规模，更建立了完全匹配并超越主机厂DVP（设计验证计划）规范的国家级检测实验中心。我们配备了极其齐全的物理检验设备矩阵，用冷酷的真实数据打消客户的所有疑虑：

1. 400Hz高频动态性能扫频仪：
   这台精密设备是攻克底盘轰鸣与路噪的核心武器。它能够精准模拟实车在各种粗糙路面行驶时的高频微震输入，并以极高的采样率实时绘制出宽频段（10Hz-400Hz）的动静刚度曲线与阻尼损耗角（Tan δ）曲线。采购和工程师在审核供应商技术实力时，只需调阅这份高频动态性能报告，即可准确预判该样件是否能彻底解决实车路试中的NVH痛点。
2. 三通道全地形变载疲劳拷问平台：
   我们的实验室中配备了多套单通道扭转、双通道以及业内顶级的三通道疲劳测试平台。将试样件装卡后，设备会在高低温环境箱内，同步对衬套施加垂直方向的重压、纵向的猛烈拉扯以及横向的大角度扭转，全维度模拟最为极端的越野或颠簸路况。样件必须在连续经受超过100万次的复杂变载折磨后，其静刚度滑坡率依然被严格控制在极低的个位数百分比以内，方可被判定为合格批次。
3. 200KN极限推脱力（Push-out）破坏界定：
   在历经耐臭氧老化箱和盐雾试验箱数百小时的极限环境摧残后，严重老化的试件会被固定在最高达200KN的大型电子拉力机上。极其强大的机械力将内管强行从外管中顶出。整个测试的唯一合格标准极其严苛：断裂面必须深陷在橡胶本体内部（即业界常说的100%内聚破坏），金属内外管表面必须牢牢附着一层厚实的撕裂残胶。如果暴露出哪怕一丝光亮平滑的金属表面，即判定为界面粘接失效，整个批次的开发方案将面临全盘推倒重做。

定制开模和单价到底怎么算？

在众多新项目的比价环节，采购人员经常会紧盯几家供应商之间那区区几千块钱的模具费差价。但实际上，在底盘件的高阶定制开发中，最昂贵的隐性成本从来不是那几块模具钢材，而是因为选择了缺乏正向研发能力的小厂，导致装车NVH不达标、反复来回修模、路试频频失败所赔进去的巨额时间成本和错失市场的试错代价。

真正的供应链降本绝不是依靠在原材料上偷工减料，而是凭借前置的CAE分析在数字化阶段将图纸优化至完美，确保开模一次试制成功，并利用MES系统管控下的极高量产良品率来摊薄整体的均摊生产成本。

理清真实的开模与量产成本，利用前置CAE实现结构性降本

缺乏技术沉淀的代工作坊，面对客户提供的不合理初版图纸只会盲目照单全收、强行切削钢材开模，待到装车出现异响或运动干涉时，再反过来要求客户支付高昂的修模与设变费用。而江西光益协助客户实现结构性降本的核心逻辑，是将工程智慧前置到DFMA（面向制造和装配的设计）阶段：

依托强大的前置CAE有限元分析能力，我们的研发团队能够在电脑虚拟环境中精准模拟出衬套在各种极限路况下的应力集中点。哪里容易撕裂需要加厚补强，哪里存在冗余应力可以挖空减重，在CNC机床切割第一块模具钢之前，我们就已将内部解耦开槽的精确几何形状与脱模拔模角计算得清清楚楚。配合全自动的数控柔性加工矩阵和MES系统对每一道工序良品率的死磕追踪，我们能够以极低的试错率，帮助您极其快速、高效且低成本地完成新项目量产落地。

结语：联合研发赋能，拒绝底盘定制的盲目试错

汽车后拉杆衬套的选型、标定与定制开发，绝对不是一场简单的尺寸逆向仿制，而是一场深度融合了高分子材料学、振动声学、有限元仿真与精密机加工的顶级系统工程。在当前整个汽车行业都在拼命追求极致底盘质感与NVH静谧性的大环境下，依靠低质低价的盲目试错注定无法在激烈的市场竞争中走得长远。

您的多连杆悬架开发项目，是否正面临动静刚度无法完美兼顾、样件频频脱胶异响，或者在百万次多轴疲劳台架验证环节屡屡败北的严重困境？
请立刻停止那些徒劳无功的反复修模与路试。江西光益NVH联合研发中心现已全面就绪，我们依托严苛的IATF 16949质量管理体系认证及千万件级庞大的源头实体年产能。欢迎随时提交您的3D底盘数模、载荷边界条件或当前面临的技术痛点，我们将以最真实的台架实验数据和源头大厂的极致综合性价比，为您提供真正能彻底解决问题的定制化落地解决方案！
