横拉杆内球头位于哪里？简明指南

横拉杆内球头（Rack End） 可能会让人感到困惑，因为它位于拥挤的转向区域，而且许多人只有在机械师或供应商提到它时才听说过这个名字。这种困惑会导致买错零件、错误的故障假设以及浪费时间。我将通过整个转向连杆传动链来解释它的位置。

横拉杆内球头位于转向机（Steering Rack）端部附近，介于转向机和横拉杆外球头（Outer Tie Rod End）之间。¹ 在许多市场，人们也称其为内拉杆（Inner Tie Rod）。² 它通常连接在转向机防尘套内部或附近，然后向外连接到横拉杆外球头和转向节。

我经常在零件询价中看到这个问题，因为人们在寻找一个小部件时并不了解它周围的结构。一旦我解释了从转向机到车轮的传动链，它的位置就变得更容易识别和讨论了。

---

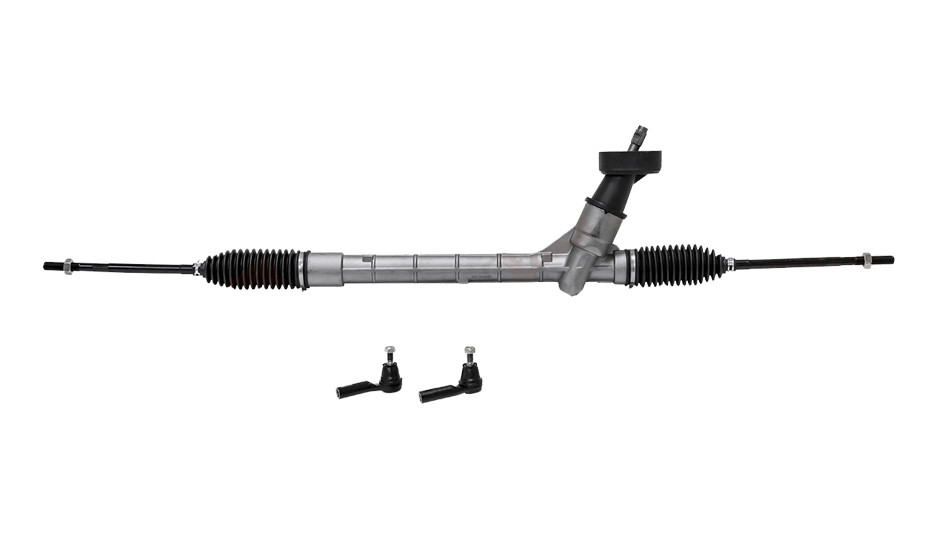

横拉杆内球头在转向系统中的什么位置？

横拉杆内球头很容易被误认，因为它通常不是最显眼的转向部件。横拉杆外球头更靠近车轮，所以许多初学者首先注意到的是那个零件。当橡胶防尘套将内部连接隐藏起来时，这个问题就变得更加棘手了。

横拉杆内球头位于转向机两端或其附近。它构成内部转向连杆，将转向机与横拉杆外球头连接起来。由此，横拉杆外球头连接到转向节³，当转向机移动时，转向节会转动车轮。

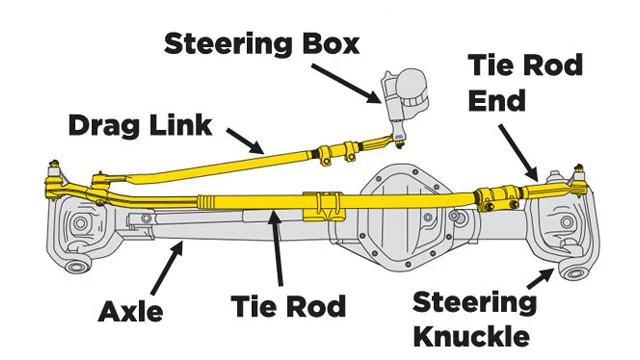

简单的转向传动链

我通常用一句话来解释它的位置：

转向机 → 横拉杆内球头/内拉杆 → 横拉杆外球头 → 转向节 → 车轮⁴

这个传动链很重要，因为转向部件不是孤立的。每个部件都将运动从转向系统传递到车轮。如果一个人说“拉杆（tie rod）”，另一个人说“rack end”，而第三个人说“车轮附近的球头”，他们可能在谈论同一区域的不同零件。

在典型的齿轮齿条式转向系统中，转向机（齿条）左右移动。⁵ 横拉杆内球头连接在该齿条组件的端部附近。然后，横拉杆外球头连接在更靠外、更靠近车轮的一侧。最后，横拉杆外球头连接到转向节，转向节是支撑车轮转向几何的金属部件⁶。

为什么这个零件有时很难看到

确切的可见度取决于车辆。除非我面前有维修图纸或样品，否则我尽量避免针对特定车型下定论，因为不同的布局会改变从车轮下方或后方能看到的东西。

但是，我可以有把握地说：

• 该零件通常比车轮侧的接头更靠近中央转向机。
• 该连接处可能部分被转向机防尘套覆盖。
• 横拉杆外球头通常在转向节附近更明显。
• 左侧和右侧的命名可能因市场、方向盘位置和产品目录惯例而异。

在我围绕底盘橡胶和减振部件的工作中，我见过许多询价照片，客户在防尘套区域画了圈，却写着“outer tie rod（外拉杆）”。我也见过买家求购与转向相关的零件，却没有说明他们指的是内侧连杆还是车轮侧接头。这就是为什么我认为位置问题实际上是一个结构问题。

位置比较表

部件	大致位置	常见混淆	实用识别线索
转向机 (Steering rack)	横跨车辆，取决于布局，位于轴线后方或附近	有时与整个连杆系统混淆	主要转向齿轮组件
横拉杆内球头 / 内拉杆 (Rack end / inner tie rod)	靠近转向机端部	与横拉杆外球头混淆	通常在转向机防尘套附近或下方
横拉杆外球头 (Outer tie rod end)	靠近车轮和转向节	与横拉杆内球头混淆	通常在转向节处清晰可见
转向节 (Steering knuckle)	车轮侧悬挂/转向轮毂区域	与球头区域混淆	连接轮毂、悬挂和转向连杆

核心观点很简单：我通过追踪转向力的传递路径来定位零件，而不是寻找一个单一的名称。这种习惯可以减少在维修交流和零件采购中的错误。

---

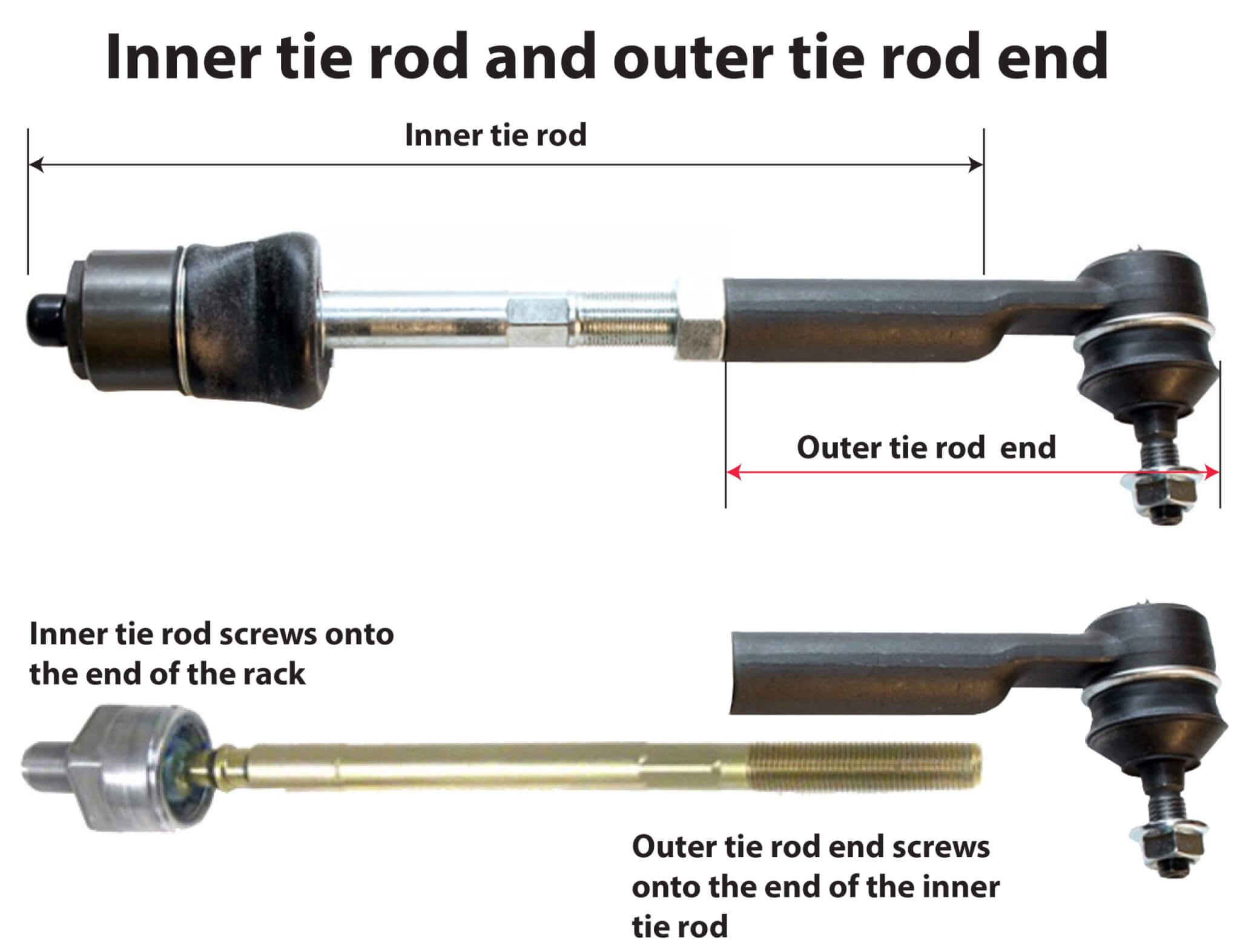

Rack End（横拉杆内球头）和 Inner Tie Rod（内拉杆）是一回事吗？

Rack end这个名字造成了真正的混乱，因为不同的市场和供应商使用不同的术语。车主可能从机械师那里听到一个术语，而进口商可能在产品目录中看到另一个术语。这种不匹配可能导致错误的报价或错误的样品。

在许多市场，“rack end”的用法与“inner tie rod（内拉杆）”类似。它通常指的是连接在转向机附近的内部连杆。但是，我不会将其与横拉杆外球头（outer tie rod end）等同看待，因为外侧接头位于更靠外的地方，靠近车轮和转向节。

为什么术语会因市场而异

我处理过足够多的与底盘相关的客户沟通，深知零件名称并不总是通用的。一个国家的供应商可能使用“rack end”。另一个国家的供应商可能使用“inner tie rod”。修理厂可能将所有东西简称为“tie rod（拉杆）”。买家可能会从另一种语言翻译零件名称，从而丢失了“内部（inner）”或“外部（outer）”的细节。

这就是误解的开始。

例如，我可能会收到这样的询价：

• “需要转向机的拉杆（tie rod）。”
• “需要左右 rack end。”
• “需要靠近车轮的杆端（rod end）。”
• “需要转向内球头（inner ball joint）。”
• “需要转向防尘套下面的零件。”

其中一些短语可能指向同一个大致区域，但它们并不总是识别出相同的组件。如果我只看名字，我可能会误解需求。如果我遵循结构，我能提出更好的问题。

一种更安全的零件定义方式

我更喜欢这个工作定义：

横拉杆内球头（Rack end）是连接转向机侧和横拉杆外球头侧的内部转向连杆部件。

这种定义不过度依赖于产品目录的措辞。它还防止了将横拉杆外球头称为同一零件的常见错误。

内部（Inner）与外部（Outer）命名对比

市场用语	通常指代	不同于	为什么重要
Rack end (横拉杆内球头)	靠近转向机的内部连杆	横拉杆外球头 (Outer tie rod end)	位置和接头样式不同
Inner tie rod (内拉杆)	转向机侧的拉杆连杆	横拉杆外球头 (Outer tie rod end)	通常被防尘套隐藏
Outer tie rod end (横拉杆外球头)	车轮侧接头	横拉杆内球头 (Rack end)	连接到转向节
Tie rod end (拉杆端头)	有时指外侧，有时很模糊	不够具体	需要澄清

在确认零件之前我会问什么

当我看到不清楚的措辞时，我通常会要求提供：

1. 车型、年份和方向盘位置
2. OEM 号码或售后市场参考编号
3. 已安装零件的照片
4. 显示从转向机到转向节完整传动链的照片
5. 左/右侧要求
6. 内部或外部位置确认
7. 任何样品图纸或尺寸草图

这听起来可能很慢，但它比生产出错误的样品要快。在 OEM/ODM 制造和底盘零件讨论中，错误的初始假设会导致在绘图、开模、测试、包装和报价方面产生延误。

所以，是的，我通常接受这个术语在许多语境下可能指的是内拉杆。但在我将询价视为完整之前，我仍然会验证其结构。

---

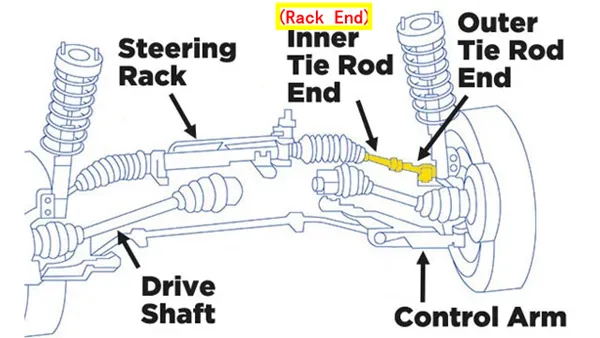

我如何区分横拉杆内球头（Rack End）和外球头（Outer Tie Rod End）？

横拉杆内球头和外球头经常被混淆，因为它们都属于同一个转向连杆。这种混淆是可以理解的。它们位于同一条线上，都会影响转向手感，并且都可能被随意地描述为“拉杆（tie rod）”零件。

我通过位置来区分它们。横拉杆内球头更靠近转向机，通常在转向机防尘套附近或下方。横拉杆外球头更靠近车轮，并连接到转向节。它们按顺序连接，但它们不是同一个零件。

最简单的视觉规则

我使用这个基本的视觉规则：

• 靠近转向机 = 横拉杆内球头 / 内拉杆
• 靠近车轮转向节 = 横拉杆外球头

这个规则有帮助，但我仍然避免用它来代替零件图纸。一些车辆布局使得转向机更难接触。一些防尘套覆盖了更多的内部接头。一些售后市场目录也会对零件进行不同的标记。

为什么在实际交流中会发生混淆

我记得有一次客户询价，买家发来一张车轮附近球头销接头的特写照片，并称其为 rack end。照片显示的是横拉杆外球头，而不是转向机侧的零件。这位客户并非粗心大意。问题在于机械师使用了当地的名称，而买家将其翻译成了他们所知道的零件名称。

这种混淆在出口、进口和维修沟通中很常见。

它的发生有几个原因：

1. 转向连杆是一个传动链，而不是一个单一的零件。
   人们看到一端，就认为它代表了整个组件。
2. 橡胶防尘套隐藏了转向机侧的连接。
   如果转向机侧的接头不太明显，人们可能会把注意力集中在外侧接头上。
3. 产品目录术语不同。
   一个数据库可能列出“rack end”。另一个可能列出“inner tie rod”。
4. 左右可能不清楚。
   方向盘位置、车辆方向和目录惯例都有影响。
5. 症状重叠。
   转向松动并不能自动识别出某一个特定零件。

实用对比

特征	横拉杆内球头 / 内拉杆	横拉杆外球头
位置	靠近转向机	靠近转向节
可见度	可能被防尘套隐藏	通常更容易看到
功能	将转向机的运动向外传递	将运动传递到转向节
常见名称混淆	被称为 inner tie rod	被称为 tie rod end
买方风险	对错误的内部零件报价	发送错误的车轮侧接头

一种更好的沟通方式

当我帮助客户澄清转向相邻组件时，我尽量避免把“这是 rack end 吗？”作为第一个问题。相反，我会要求他们描述连接传动链。

例如：

• “该零件是直接连接到转向机一侧的吗？”
• “它是在转向机防尘套下方或附近吗？”
• “该零件连接到转向节吗？”
• “我能看一张显示内外两端更宽视野的照片吗？”
• “您需要的是内部连杆、外部接头，还是完整的拉杆总成？”

这种基于结构的方法可以防止对话仅仅依赖于当地的词汇。它还有助于买家避免在实际需要内部转向机侧连杆时，订购成了横拉杆外球头。

对于车主来说，同样的逻辑在维修讨论中也有帮助。如果机械师说零件磨损了，我会问它在传动链中的位置。一个清晰的答案会使维修估价更容易理解。

---

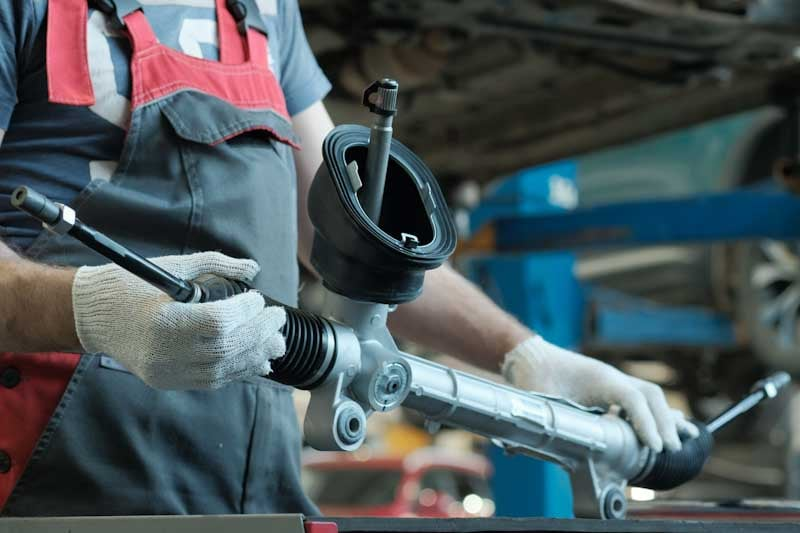

哪些症状常被归咎于横拉杆内球头（Rack End）？

每当感觉转向松动、有异响或不精准时，横拉杆内球头有时就会背锅。这很危险，因为附近的几个零件也会产生类似的症状。如果我过快地将矛头指向某一个部件，我可能会误解实际的故障路径。

转向松旷、敲击声、跑偏、振动、轮胎偏磨或转向手感差可能涉及横拉杆内球头，但也可能涉及横拉杆外球头、衬套、下球头、转向机、轮胎、车轮、悬挂部件或四轮定位。⁷ 在归咎于某一个零件之前，需要进行适当的检查。

为什么症状会重叠

转向和悬挂系统共同分担载荷。⁸ 当车轮遇到颠簸时，力量会通过轮胎、车轮、转向节、控制臂、衬套、球头、拉杆连杆和转向机进行传递。正因为如此，一个症状可能来自多个区域。

我生产并探讨橡胶减振部件，所以我很关注振动和柔顺性（compliance）是如何在底盘系统中传递的。例如，磨损的衬套可以改变转向手感，而它本身并不是转向机侧的连杆。⁹ 磨损的外侧接头会在车轮附近产生间隙。转向机的安装固定问题也会产生听起来像连杆松动的噪音。

这就是为什么我更喜欢留有余地的措辞。我不会说：“这个症状意味着 rack end 坏了。”我会说：“这个症状可能与转向机侧的连杆有关，但也必须检查周围的零件。”

常见症状和可能的来源

症状	转向机侧可能涉及的情况	其他可能的原因
转向时发出咯噔声	有可能	横拉杆外球头、下球头、转向机悬置、衬套
转向感觉松散	有可能	四轮定位、轮胎磨损、悬挂接头
跑偏	有时	胎压、四轮定位、刹车拖滞、悬挂几何
转向振动	有时	车轮动平衡、轮胎缺陷、衬套、接头
轮胎偏磨	可能通过间隙/定位产生影响	四轮定位、悬挂磨损、胎压

在假设原因之前我会问什么

一位细心的技术人员或零件买家应该问：

1. 间隙在哪里发现的？
   是在内部连杆、外部接头、转向节、转向机外壳还是控制臂附近？
2. 防尘套损坏了吗？
   损坏的防尘套会使部件暴露于污染中¹⁰，但仅凭防尘套的状况并不能证明内部零件已经失效。
3. 症状是与速度有关，还是与转向角度有关？
   一些振动问题与车轮和轮胎的关系大于转向连杆。
4. 更换后检查过四轮定位吗？
   与拉杆相关的工作通常会影响前束设置，但我避免提供维修指导，因为各车型的程序不同。
5. 两边都检查过了吗？
   一侧可能显示出更多的间隙，但应该对整个转向连杆进行评估。

为什么过于简化的判断会产生代价

对于车主来说，过于简化的诊断可能导致为错误的维修买单。对于进口商和零件买家来说，这可能导致错误的样品、退换货、保修纠纷和产品目录错误。

我在底盘相关的供应交流中见过这种模式。客户从一个症状开始，然后将其转换为零件名称，而没有确认结构。这种方法是薄弱的。更好的过程是：

症状 → 检查点 → 部件位置 → 零件号/图纸 → 报价或维修决定

这使对话建立在事实基础上。当应该将转向系统作为一个完整的传动链进行检查时，它也能保护每个人避免将责任推给某一个零件。

---

买家在询价中应如何描述横拉杆内球头（Rack End）？

如果询价中只使用简短的零件名称，横拉杆内球头可能会被错误报价。这对于买家、进口商和修理厂来说很重要，因为内部/外部、左侧/右侧和车辆版本的混淆会很快变成错误的样品或错误的库存。

我建议通过车辆应用、在转向传动链中的位置、方向侧、OEM 号码、照片和尺寸来描述横拉杆内球头。一份好的询价应该清楚地说明所请求的部件是转向机侧或内部连杆，而不是转向节附近的横拉杆外球头。

简单的询价模板

我会这样写询价单：

“我们需要用于 [车型/年份/平台] 的 rack end / 内拉杆。该零件位于转向机和横拉杆外球头之间，靠近转向机防尘套。请确认左/右应用、OEM 号码、样品可用性以及尺寸。”

仅仅这一段话就已经降低了许多风险。它告诉了供应商结构，而不仅仅是名称。

我要求买家包含什么信息

完整的询价应包括：

• 车辆品牌、车型、年份和市场
• 发动机或平台代码（如果相关）
• 左舵驾驶或右舵驾驶
• OEM 号码或交叉参考号
• 内部或外部位置
• 左侧、右侧或两侧
• 广角和特写的安装照片
• 样品零件（如果可能）
• 关键尺寸
• 包装或品牌要求
• 年需求量或试订单数量

需要确认的有用尺寸

确切的尺寸取决于零件设计，但买家通常会澄清几个基本点。

信息类型	为什么有帮助
总长度	有助于比较零件系列
螺纹尺寸和螺距	防止连接不匹配
球头或球座样式	确认结构
防尘套接口区域	有助于识别转向机侧布局
左右差异	避免左右侧混淆
OEM 号码	最好的产品目录锚点

如果可能的话，我总是更倾向于使用 OEM 号码或原厂样品。照片有帮助，但照片可能会扭曲比例。名称有帮助，但名称可能会有所不同。尺寸有帮助，但仅凭尺寸可能会遗漏应用细节。最强有力的询价是结合了这三者：车辆应用 + 参考编号 + 实物证据。

为什么这对供应沟通很重要

在 GJBUSH，我们的核心制造工作专注于汽车级橡胶减振系统，例如底盘衬套、发动机悬置以及定制的高阻尼解决方案。我们并不把自己定位为针对特定车型的转向机维修手册。然而，我们处理底盘部件的日常经验告诉我们一个实用的教训：零件沟通必须基于结构且精确。

这在全球采购中尤为真实。欧洲的买家可能发送一个术语。中国的供应商可能认识另一个术语。修理厂可能使用当地的绰号。产品目录可能对组件的划分不同。

如果询价没有澄清内部和外部，供应商可能会报出以下价格：

• 转向机侧连杆，而不是车轮侧接头
• 车轮侧接头，而不是转向机侧连杆
• 完整的拉杆总成，而不是单一组件
• 需要右侧零件时，报了左侧零件
• 来自不同平台但看起来相似的零件

这就是为什么我告诉买家要描述零件在转向传动链中的位置。一句简单的关于位置的话，就可以避免数周的样品纠正过程。

---

常见问题解答

横拉杆内球头位于转向机内部吗？

横拉杆内球头本身并不是整个转向机。它通常连接在转向机端部或附近，并且可能部分被转向机防尘套覆盖。其确切的可见度取决于车辆设计，因此我总是建议通过维修图纸或检查来确认。

横拉杆内球头和外球头是一回事吗？

不是。在许多命名系统中，横拉杆内球头是转向机侧的内部连杆，而横拉杆外球头位于更靠近车轮的位置并连接到转向节。它们属于同一个转向传动链，但它们是不同的零件。

损坏的横拉杆内球头会导致转向异响吗？

它可以导致转向异响或松旷，但我不会不假思索地将其归咎于此。类似的症状可能来自横拉杆外球头、下球头、衬套、转向机悬置、轮胎、四轮定位或转向机本身。正确的检查应能找出真正的根源。

为什么供应商将 rack end 称为 inner tie rod（内拉杆）？

许多供应商将转向机侧的转向连杆称为“rack end”和“inner tie rod”。命名取决于市场、产品目录系统和翻译。我更喜欢通过位置来确认零件：位于转向机一侧，在横拉杆外球头之前。

在要求提供横拉杆内球头报价时，我应该发送什么照片？

我会发送一张特写照片和一张更宽阔的照片，显示转向机、防尘套区域、内部连杆、横拉杆外球头以及转向节（如果可见）。我还将提供 OEM 号码、车型、年份、方向盘位置以及左/右侧要求。

结论

横拉杆内球头位于转向机端部附近，形成转向机和横拉杆外球头之间的内部连杆。我发现理解它的最好方法是通过完整的传动链：转向机 → 横拉杆内球头 / 内拉杆 → 横拉杆外球头 → 转向节。如果您正在购买或讨论转向部件，请不要仅仅依赖名称。确认结构、方向侧、OEM 号码和照片。如需底盘橡胶和减振系统采购支持，请提供您的应用细节和图纸联系 GJBUSH。

---
