当重型卡车在满载工况下经过非铺装路面时，底盘频繁传来刺耳的金属摩擦声与沉闷撞击声？在商用车售后排故中，此类严重的底盘异响与行驶跑偏客诉，绝大多数源自核心承载中枢——车桥衬套发生了灾难性的橡胶偏磨撕裂或金属界面脱胶。
商用车车桥衬套的频繁失效，根源在于极端高载荷与多轴大扭转工况超出了常规橡胶件的疲劳极限。通过导入非线性CAE仿真重构承载力刚度，结合400T重型硫化锁死与提升50%寿命的Swaging缩径工艺，能从制造源头彻底攻克重载衬套的早期断裂难题。
面对全球重卡、客车及特种农机车辆日益严苛的百万公里质保要求，Tier 1悬架总成配套厂亟需具备强悍重资产制造与正向研发能力的源头工厂。江西光益减震系统有限公司（创立于1998年）拥有荣获国家高新技术企业认证及SGS IATF 16949资质的顶级制造体系。依托创始人40余年橡胶减震开发底蕴，我们配备了超200台高端设备、400T重型注射硫化机集群以及业内罕见的三通道疲劳测试平台，通过全流程MES系统精细化管控，专为全球Tier 1提供高载荷商用车车桥衬套的正向联合开发与零缺陷量产方案。

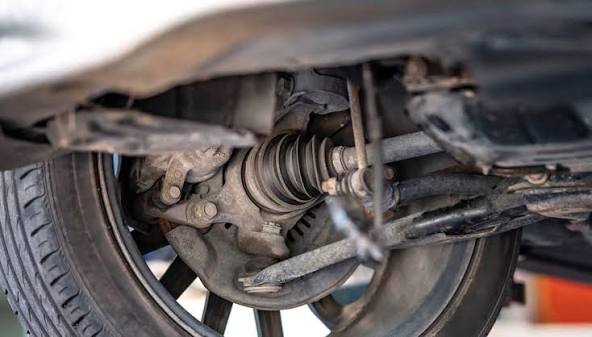

为什么商用车车桥衬套寿命远低于乘用车？商用车底盘的高载荷与大扭转工况剖析
在底盘悬架架构中，乘用车注重的是高频微振的舒适性隔离，而商用车底盘则是纯粹的力量与极限承载的物理对抗。
商用车车桥衬套不仅要长期承受数十吨的静态重力压迫，更要在极限越野或重载起步时承受巨大的径向剪切与轴向扭转复合应力。常规结构的衬套在此类极端交变载荷下，极易发生应力集中并迅速崩溃。
FMA失效模式剖析：重载扭转与多轴交变载荷验证

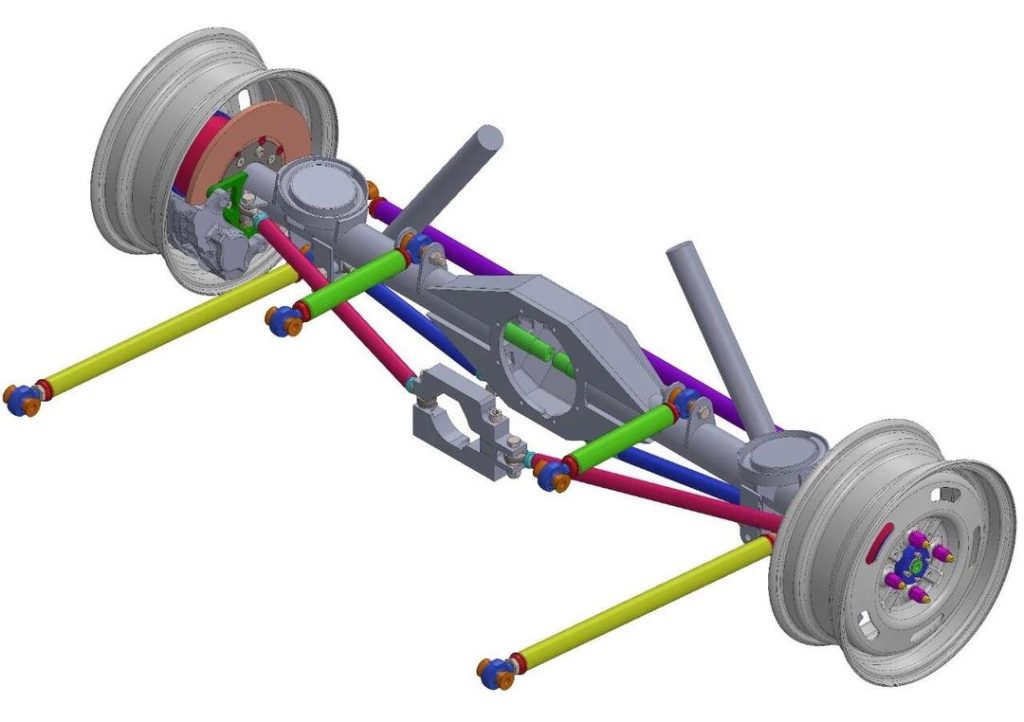

在江西光益工程团队协助Tier 1客户进行的商用车车桥衬套FMA（失效模式分析）中，我们发现超过80%的早期断裂源于对“多轴交变载荷”的预估不足。商用车（如8x4重卡或铰接式客车）的车桥衬套通常安装在板簧端部、V型推力杆或悬架平衡轴等关键节点。当满载数十吨的车辆进行大角度转向或碾压深坑时，车桥衬套瞬间受到三个维度的暴力撕扯：
- 极限径向冲击：数十吨车厢重力与路面反作用力瞬间叠加，径向载荷可达上百千牛（KN）。
- 超大角度扭转：车桥上下跳动时，内管与外管之间发生剧烈的角位移，要求橡胶具备极高的抗扭抗撕裂性能。
- 轴向窜动拉扯：车辆转弯时的离心力迫使车桥产生轴向位移，严重考验金属法兰与橡胶的结合力。
| 底盘应用场景 | 典型轴荷载 | 核心形变特征 | 车桥衬套典型失效表现 |
|---|---|---|---|
| 乘用车下控制臂 | 0.5 - 1.5 吨 | 高频微幅震动 | 动态硬化、轻微疲劳开裂 |
| 重型商用车桥系统 | 10 - 15 吨/轴 | 低频大冲程扭转 | 橡胶深层撕裂、金属管挤压变形 |
| 工程特种车辆 | > 20 吨/轴 | 极限多轴复合形变 | 界面瞬间灾难性脱胶剥离 |
为了应对这种摧毁性的工况，江西光益在联合开发初期，会要求Tier 1客户输入极其详细的重载路谱数据。我们不再沿用乘用车的线性设计思维，而是通过强化骨架厚度、重新规划橡胶弹性中心与受力主轴，确保车桥衬套在极限扭转下，其内部橡胶仍能保持合理的应力分布，从物理结构上切断早期撕裂的隐患。
高载荷下车桥衬套橡胶偏磨与撕裂怎么防？耐疲劳高分子配方与纳米级补强技术
明确了重卡底盘的恐怖工况后，如何让柔软的高分子橡胶承受住数十吨的钢铁碾压而不发生偏磨溃散，是材料学的终极考验。
普通的天然橡胶配方在重载摩擦下会迅速发生热氧老化与分子链断裂。通过导入纳米级炭黑补强网络，精准控制门尼粘度与邵氏硬度，是大幅提升车桥衬套抗撕裂物性的底层技术密码。
材料物理调校：大分子交联密度与抗撕裂物性控制
在商用车车桥衬套的高压摩擦工作环境中，橡胶基体内部会产生极其严重的生热现象（Heat Build-up）。一旦内部温度突破硫化临界点，橡胶会发生“返原”或异常硬化，随后在交变载荷的反复揉搓下迅速粉碎、掉块，最终导致金属直接摩擦，引发严重的车辆异响。

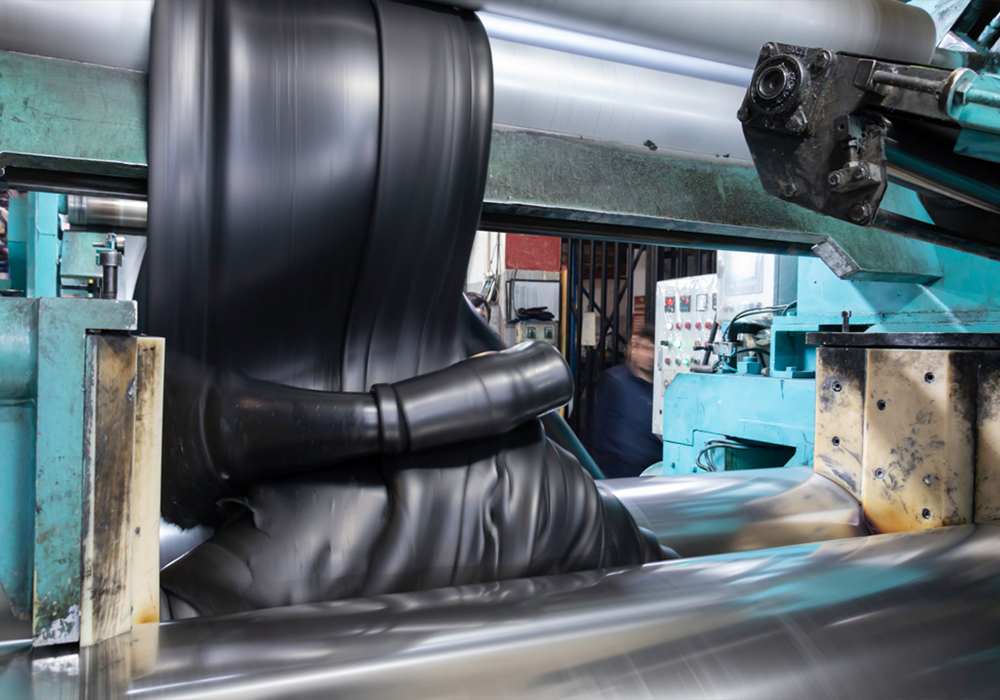

江西光益深知材料是重载减震的灵魂。依托创始人40年的配方沉淀，我们建立了一套专为商用车定制的抗撕裂材料体系。我们从原材料入库即开始严格管控，利用门尼粘度仪与硫变仪监控混炼胶的加工流动性。在配方设计上，我们拒绝简单的“硬度堆砌”（过高的硬度会导致产品脆性增加，丧失抗疲劳能力）。相反，我们在天然橡胶（NR）中科学并用特定比例的顺丁橡胶（BR），并导入高结构、高比表面积的纳米级炭黑进行三维补强。
这种微观物理交联网络的重构，使得橡胶大分子链在承受极端拉伸与剪切时，能够产生有效的滑移来耗散破坏性能量，而不至于发生脆性断裂。最终量产的车桥衬套，其邵氏硬度不仅被精准锁定在客户要求的公差范围内，更在内部撕裂强度与断裂伸长率等极限物性指标上，实现了对常规标准件的降维打击。
承载力与动静刚度的极限博弈：基于商用车极限载荷的非线性CAE仿真分析
在重载车桥衬套的开发中，Tier 1工程团队面临着一个极其棘手的矛盾：既需要极高的静态刚度来支撑数十吨车厢（防下沉压并），又需要保留一定的动态弹性以缓冲路面强力冲击（护轴承）。
传统的反复修模试错在商用车开发中不仅成本极其高昂，且往往无法洞察橡胶内部的极限应力死角。全面导入基于非线性超弹性材料数据库的CAE仿真，是图纸阶段定生死的核心手段。
CAE工程验证：S/N材料数据库与Voids拓扑优化
如果在图纸阶段未能平衡好径向刚度与扭转刚度，重载车桥衬套在装车后几周内就会因局部受力过载而报废。为了跳出“盲测-开裂-修模”的恶性循环，江西光益引进了极度硬核的正向CAE仿真分析能力，协助客户共同高效开发。
我们在软件中输入商用车桥悬架的极限边界条件，并直接调用江西光益独家建立的橡胶材料数据库（涵盖极度精准的S/N疲劳曲线与E/N应变曲线）。在CAE非线性求解器中，我们对车桥衬套施加高达数百千牛（KN）的压溃载荷以及超大角度的强制扭转。

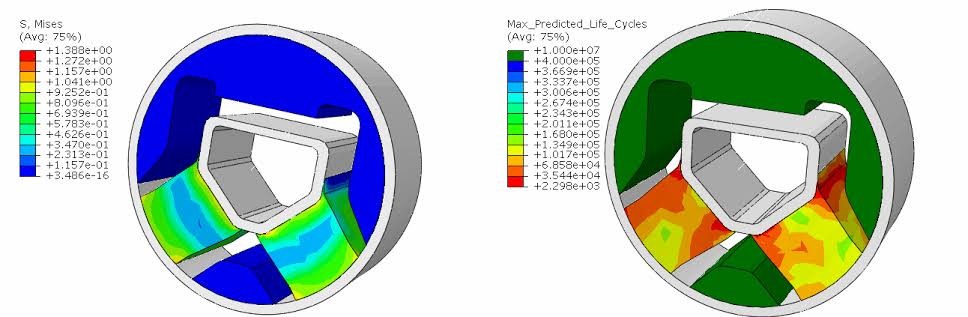

应力云图能像X光一样，精确暴露橡胶内部承受数十兆帕致命应力的“红区”以及金属内管可能发生塑性变形的薄弱点。基于真实的数字反馈，我们通过拓扑优化手段介入设计：例如，在橡胶主受力方向的非承载区精准切削出特定尺寸的减震孔（Voids），或者微米级调整金属骨架的包胶法兰弧度。这种数字驱动的微观力学引导，在绝对不牺牲垂直承载力的前提下，完美释放了扭转与轴向的寄生应力，将新项目的DVP验证成功率提升至极高水平。
车桥衬套金属界面灾难性脱胶怎么治？抛丸化成与400T重型硫化锁死工艺
商用车车桥衬套失效中，最危险、客诉最强烈的并非橡胶老化，而是橡胶与金属骨架结合面的彻底剥离（脱胶）。一旦脱胶，车桥将失去纵向约束，导致严重的行驶跑偏与安全事故。
预防界面灾难性脱胶，必须依靠强悍的重资产表面处理线与极高的锁模力。江西光益通过全自动抛丸磷化、电脑控胶及多台400T重型注射硫化机集群，用物理与化学的双重锁死捍卫界面安全。
制造工艺执行：全自动涂胶与超高压闭模交联
橡胶与钢铁本是难以融合的两种物质，在数十吨的商用车底盘暴力拉扯下，任何微小的界面气泡或杂质，都会成为撕裂整圈橡胶的突破口。为了彻底封堵脱胶隐患，江西光益在制造全工序实施了不计成本的工艺管控。
- 骨架全自动表面化成：所有重载金属骨架必须经过高强度的全自动抛丸机处理，利用钢丸猛烈轰击金属表面，剥除氧化皮并制造出微米级的粗糙物理咬合面。紧接着进入全自动磷化生产线与全自动涂胶中心。机械臂在恒温恒湿环境下，喷涂均匀且厚度精确至微米的底胶与面胶，杜绝了人工涂胶带来的厚薄不均与漏涂风险。
- 400T重型硫化机集群的高压锁死：处理完毕的骨架被送入拥有强大闭模力的多台 400T 以上重型注射硫化机中。在极度恐怖的高温高压下，橡胶熔体如同高压水枪般被瞬间注入模腔。数百吨的锁模力迫使橡胶高分子链与胶水涂层发生不可逆的深层共价键交联反应。这种物理高压强渗与化学共价键的双重融合，赋予了江西光益车桥衬套极其恐怖的界面抗剥离与抗剪切强度，彻底焊死了商用车底盘的脱胶命门。
如何确保商用车车桥衬套的百万公里可靠性？突破极限的三通道疲劳测试与高频动刚度验证
商用车主机厂对底盘件的质保要求动辄数十万甚至百万公里。任何未经验证的配方与结构如果直接流入Tier 1产线，都将是一场质量灾难。
打破传统代工厂缺乏大型检测硬件的僵局，江西光益试验中心斥巨资配备了业内罕见的三通道疲劳测试平台与200KN电子拉力机，用远超国标的极限压榨手段，提前暴露潜在缺陷。
DVP台架实测：多轴耦合疲劳与极限拉压验证
重型车桥衬套在实际路况中承受的绝非单一方向的载荷，而是上下颠簸、左右拉扯与前后扭转同时发生。如果试验室只能做简单的单轴上下冲压，其出具的耐久报告在真实的越野矿区路况面前毫无参考价值。
为了兑现“品质为先”的承诺，江西光益构建了极具压迫感的高端试验矩阵，完全具备为大型新项目定制DVP验证平台的能力：
- 多通道复合疲劳榨取：我们在常规单双通道的基础上，引进了顶级的三通道疲劳测试平台。该平台能够同时向车桥衬套施加径向、轴向与扭转方向的高频交变巨力，百分之百还原商用车在极端恶劣工况下的多轴耦合受力状态，连续数百万次的无情打击，直至产品发生微观裂纹。
- 极限吨位拉压力学测试：配备了10KN、100KN乃至强悍的 200KN 电子拉力机。数十吨的瞬间拔脱力（Push-out force）直接考验金属外壳与橡胶本体的结合极限。
- 400Hz高频动态性能测试：配合高频动态台架，精准扫频测定车桥衬套在不同频段下的动静刚度比，确保NVH隔振性能达标。这种将过程控制和管理做到极致的测试底气，使江西光益成为全球头部农机与主机厂最值得信赖的联合开发战略伙伴。
商用车车桥衬套的量产防错与降本策略：高精度视觉防错(AOI)与Swaging缩径工艺
在重载车架总装线上，哪怕将带有非对称防扭结开孔的车桥衬套压偏了哪怕3度，在重载起步时都会因受力方向不对而导致橡胶被瞬间剪断。
引入高精度视觉防错标识无缝对接产线AOI系统，并在后道工序中坚决执行高成本的Swaging缩径工艺，能在彻底规避装配失误的同时，将车桥衬套的绝对疲劳寿命硬性拉高50%。
产线管控升级：数字防错定位与残余应力控制
面对千万级年产能与庞大的出货量，江西光益通过MES系统对生产运行全过程进行数字化织网，将防错逻辑深植于每一颗出厂的车桥衬套中：

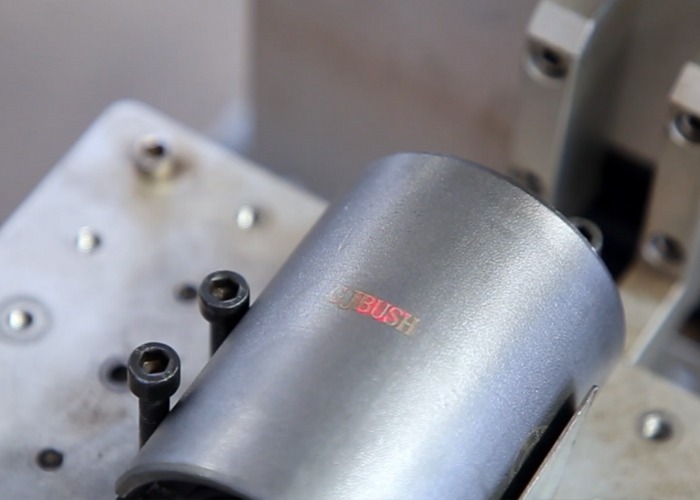

- 定制化AOI视觉防错基准：为了彻底消除人为装配方向失误，同时避免客户增加机加工刻痕的昂贵成本。我们在产品出厂前，使用全自动激光设备或色标打点系统，在车桥衬套金属端面精确烙印极高对比度的安装基准线。这套数字标识系统无缝对接Tier 1压装产线的自动化光学检测（AOI）摄像头，一旦识别到角度偏差，压机自动锁死，从源头切断了错误压装导致的售后撕裂。
- Swaging缩径工艺的寿命跃升：橡胶材料天生极度惧怕拉伸应力（Tension）。为了让车桥衬套在受到重载扭矩时“只受压，不受拉”，江西光益雷打不动地坚持采用核心的“缩径（Swaging）”工艺。强大的CNC柔性机加工后处理设备产生数百吨向心力，将衬套厚实的金属外管强行均匀挤压收缩。这不仅控制了极严的微米级公差，更为内部橡胶永久封印了高比例的“挤缩率”。这股庞大的残余压缩应力，能在商用车重载起步的瞬间率先中和破坏性的拉力，经百万公里路试验证，该工艺能使车桥衬套的疲劳寿命硬性提高约50%！
结语
商用车车桥衬套的开发绝非简单的橡胶填充，而是一场涵盖多轴交变载荷计算、耐疲劳高分子配方博弈以及重资产高压强压工艺的综合战役。作为业内顶尖的底盘橡胶减震系统制造实体，江西光益减震系统有限公司凭借200余台高端制造设备与三通道疲劳测试矩阵，不仅能将高载荷路谱精准转化为抗撕裂疲劳指标，更以极致的过程管控捍卫产品交付底线。如果您正受困于重卡车桥衬套频繁撕裂的客诉泥潭，或急需为新一代底盘平台寻找具备联合研发能力的模块化降本伙伴，请携3D图纸及DVP标准与江西光益团队联系，我们将共同为全球商用车辆底盘铸就百万公里不坏的钢铁柔性护城河。
