汽车后钢板弹簧吊耳衬套检修与标准化压装全指南

深度解析汽车后钢板弹簧吊耳衬套的损伤检测、冷态无损压装及扭矩标准。江西光益减震系统有限公司为您提供商用车底盘件集采与技术支持。

商用车与硬派越野车在重载高频颠簸后常出现车尾摆振与刺耳异响，其核心症结多源于后钢板弹簧吊耳衬套塌陷，严重的几何旷量会直接吞噬底盘寻迹稳定性并加速轮胎偏磨报废。

规范检修与安装后钢板弹簧吊耳衬套，需先通过目视与撬棍检测橡胶撕裂及销轴偏心度；施工时必须举升车架释放板簧张力，采用液压工具冷态无损压装，并在车辆完全落地承载静态自重后方可按手册额定力矩锁紧销轴，以此消除预应力并根除悬挂松旷与异响。

作为通过IATF 16949质量管理体系认证的底盘连接件源头制造商，江西光益减震系统有限公司依托四百吨级精密硫化设备集群与全套NVH流变学测试中心，长期为全球主机厂与Tier 1供应商输出高抗冲剪切的悬置连接件。针对售后维保端高发的安装致损客诉，光益减震结合海量疲劳台架数据，为您梳理出车间级后板簧吊耳衬套的标准化作业规范。

如何建立受损后钢板弹簧吊耳衬套的完整检查清单？

完整检查清单应涵盖端面橡胶龟裂白化抽查、金属销轴同心度测量以及举升状态下动态侧向偏摆量检验，一旦发现结合面深度开裂或轴向间隙超过三毫米，即判定衬套遭遇结构性剪切失效，必须立即整轴更换。

静态外观理化衰变检视

后钢板弹簧吊耳处于簧下开放环境，常年遭受泥水酸碱冲刷与道路融雪盐侵蚀。车间技师在执行进站底盘点检时，首先应手持强光手电检查吊耳衬套的外露橡胶肩部。健康的改性天然橡胶表面应当呈现饱满的亚光黑。若观察到橡胶端面泛出灰白色的氧化层并伴随致密的微观网状龟裂，说明材料在长期臭氧暴露下已发生深度老化，动态回弹模量严重变异。

动态载荷位移与寻迹旷量量测

静态检查仅能排查表层隐患，深层的金属与橡胶剥离（脱胶）必须依赖力学加载诊断。技师需使用标准一米撬棍插入吊耳支架与钢板弹簧卷耳孔的缝隙中，顺着车辆行驶方向与垂直方向施加撬动力。正常的衬套应表现出极具韧性的微小阻尼位移，并迅速弹回原位。若撬动时卷耳孔伴随清脆的金属撞击声且产生明显的虚位漂移，说明中心金属内管与橡胶主体已经彻底脱层。

处理后板簧吊耳衬套前需做哪些工具与安全准备？

作业前必须将车辆停放于水平刚性举升位并断开负极电源；硬件配置需备齐高位刚性安全支架、半英寸长柄破力套筒、工业级渗透除锈剂及数显扭矩扳手，严禁在缺乏稳固支撑时贸然触碰承重底盘件。

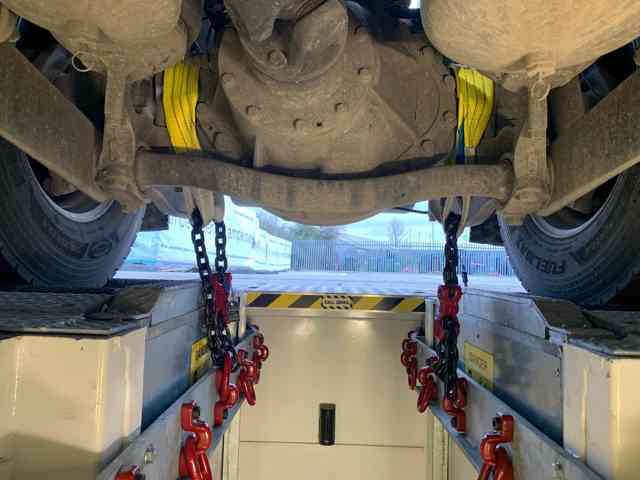

车间高应力安全支撑标准作业程序

后桥钢板弹簧悬挂承载着整车百分之六十以上的载荷质量。在进行吊耳解耦前，车间必须落实绝对的几何支撑安全网。操作规范明令禁止仅使用单个液压千斤顶顶住车桥中心进行悬空拆卸，因为当单侧吊耳脱开时，车桥重力中心会发生剧烈的瞬间横向转移，极易导致车辆从举升托盘上侧翻坠落。标准的车间配置要求使用双柱举升机将车架大梁稳固顶起，并在后桥两侧壳体下方分别垫入六吨级刚性安全铁马，使车桥自然下垂卸载。

盲区松拔工具与螺纹渗透预处理

由于后桥空间狭窄且排气管系散发高温，紧固螺栓常年处于极度烘烤与泥水包裹中，螺纹锈蚀率极高。车间技师严禁直接使用大扭矩风炮持续强行敲击生锈的吊耳销轴螺母，这会瞬间扭断高强度销轴并使其卡死在车架孔内。正确的流程是提前三十分钟使用合成基渗透除锈油对所有连接节点进行深度毛细润滑，并选用六角贴合面极佳的重载套筒。

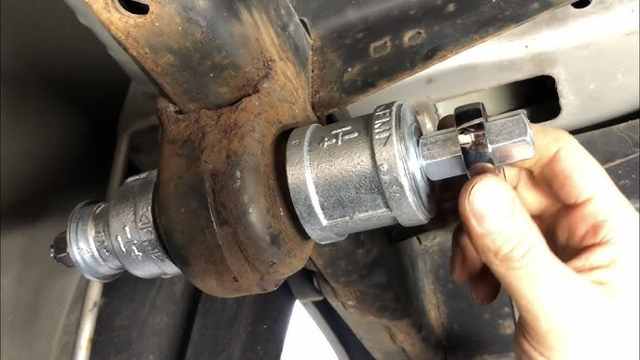

磨损的原车吊耳衬套组件的标准拆卸步骤是什么？

拆卸步骤为：利用液压托架承托后桥调零板簧张力、旋松并抽出上下吊耳销轴、取下外侧金属连板，最后使用便携式穿心液压拉拔器顺着轴线冷态顶出陈旧衬套，严禁使用明火灼烤孔座。

板簧势能调零与销轴无损抽离

当车辆大梁已被稳固支撑后，技师操作后桥托架缓慢下降。此时技师需密切观察钢板弹簧卷耳孔与车架吊耳孔的相对位移变化。当板簧向下舒展至其设计自由弧度时，连接两者的吊耳销轴所承受的上下剪切应力达到力学平衡点（应力调零态）。此时，原本紧咬的销轴可用铜棒轻轻敲击滑出。若抽拉时感觉阻力巨大，说明车桥左右高度不一致，板簧仍处于预紧扭曲状态，需微调托架高度，切忌粗暴锤击销轴螺纹端。

严禁明火灼烧的冷态剥离原则

面对与弹簧孔座严重锈蚀粘连的旧橡胶衬套，许多非规范修理厂习惯手持氧乙炔高温火烤旧套使其碳化脱落。江西光益的冶金实验室专家严正指出：钢板弹簧的卷耳部位是经过主机厂多级感应淬火与回火处理的高弹性关键受力区，使用两千度的明火持续灼烧，会直接破坏弹簧钢微观的金相组织，造成严重的局部退火软化。日后车辆承载重物时，退火后的卷耳极易发生疲劳脆性断裂。规范的车间作业必须百分之百采用机械拉拔器冷态静压拔除。

全新后板簧吊耳衬套的正确压装与扭矩规则是什么？

新件压装前需珩磨清理孔座并仅涂抹水基皂液润滑，利用接筒压住外壳平稳推入；紧固时死守落地受载准则，待车辆着地承受整车自重并按压车尾寻得几何中位后，方可按手册数值锁紧。

孔壁表粗度抛光与水基化学隔离

压入江西光益提供的高抗撕裂新衬套前，卷耳孔内壁的表粗度处理至关重要。旧件拔出后孔内往往残留着坚硬的铁锈鳞片。技师需使用柔性气缸珩磨刷彻底抛光孔壁至光滑裸金属态。在推入新件时，基层车间常犯的致命化学错误是涂抹机油或黄油润滑。石油基矿物油是天然橡胶的强力溶剂，渗透进橡胶内会导致组织在数天内严重溶胀酥软。规范工艺要求必须使用惰性的浓缩水基肥皂液润滑，该液体水分挥发后完全干涸，丝毫不会降低新外壳与孔壁间的重载过盈摩擦力。

彻底杜绝预扭转应力的落地锁紧准则

在售后质量索赔案例中，因锁紧时机违规造成的橡胶早期撕裂占绝大多数。若技师在车辆依然悬挂于举升机上时，便直接使用风炮将吊耳销轴锁死，新衬套的中心金属内管就被死死固定在了后桥极限下行程的夹角位置。当车辆落地、车身重力压下促使板簧展平时，被锁死的内管无法随之转动，强行扭切外部的硫化橡胶产生近三十度的静态预拉伸。车辆上路后的首个颠簸就会将处于高张力状态的橡胶直接撕脱。因此，悬空时仅允许手指带入螺母，车辆落地承载自重后方可终锁。

安装后需进行哪些检查以消除异响与悬挂旷量问题？

完工后需在静止落地状态复核所有紧固销轴扭矩并划线标记防松动，随后进行上架按压与动态路试急刹车检验，观察吊耳连板垂直度及后桥推力角是否归位，杜绝底盘游动与金属敲击声。

静态几何复位与防退丝标记建构

当所有扭矩施加完毕后，车间质量检验员首先应在地面状态下检视吊耳连板的垂直顺应度。正常的吊耳侧板应与车架纵梁平面保持良好的几何平行，若观察到连板呈现出明显的内收外翘或呈现梯形夹角，说明压装深度存在公差或限位套管被过量扭矩压溃。确认无误后，检验员必须使用漆笔在所有锁紧的螺母与吊耳支架接缝处划下一道清晰的防退丝视觉标记线，方便未来的周期性点检。

动态推力角复核与路面极限检验

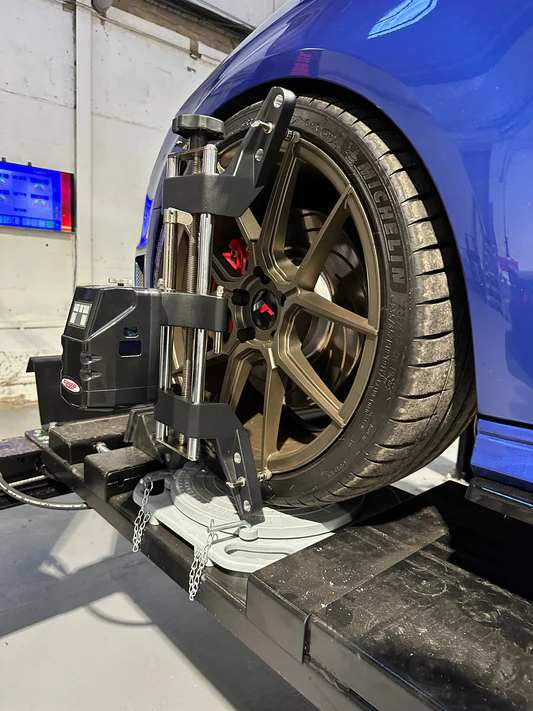

静态检验合格后需进行上路动态验证。技师应选择带有连续起伏路面与减速带的测试路段。健康的江西光益定制衬套依靠其内部饱满的天然橡胶阻尼分子，能将满载行经坑洼时的车尾弹跳感转化为沉稳的低频钝感。在路试末期需执行一次时速六十公里的紧急制动。若制动瞬间车尾依然产生明显的单侧甩尾拉扯感，说明后桥的前束推力角在施工中发生了偏移，需要将车辆重新驶入四轮定位工位，通过微调板簧中心定位销的孔位来校准车桥纵向中线。

结论

汽车后钢板弹簧吊耳衬套的标准化检修与压装，是一项深度交织着底盘几何静力学、橡胶流变特性与摩擦学边界管控的系统工程。在售后车间严格落实冷态机械拉拔、惰性水基润滑以及神圣的落地受载锁紧铁律，是杜绝新件早期开裂脱胶、捍卫商用车队干线运输寻迹安全的根本底线。江西光益减震系统有限公司具备从高精度无缝钢管滚压、改性天然橡胶密炼到四百吨级全自动高压密闭硫化的全链路正向制造实力。我们热忱邀请全球各大商用车主机厂、Tier 1底盘集成商及跨境汽配分销巨头发送采购询盘，或直接提交工程图纸与三维数模。光益减震的资深底盘专家团队将为您提供从材料刚度匹配、APQP样品定制到集装箱高柔性规模化交付的全链路技术支撑，齐心共筑安全稳固的现代汽车底盘供应链护城河。
