橡胶减震器衬套全指南：材料工程原理与NVH失效分析

深度解析汽车橡胶减震器衬套的结构设计、材料优势、失效特征及压装规范。江西光益减震系统有限公司提供IATF 16949认证的高品质底盘悬挂替换件与B2B定制方案。

悬挂系统长期承受交变载荷与多向冲击，极易导致局部节点疲劳，引发底盘异响、滤震质感崩溃及操控精确度断崖式下降。

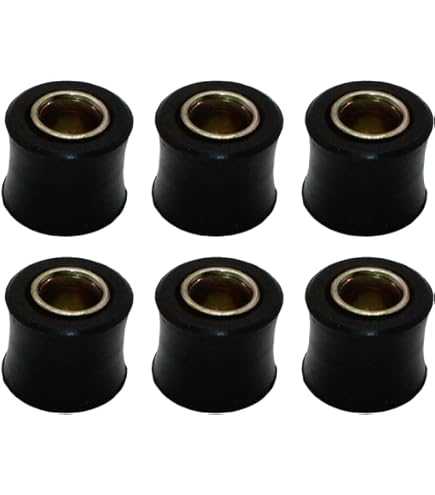

汽车橡胶减震器衬套是连接减震器端环与悬挂控制臂或车身的弹性重载节点。其核心功能在于通过改性天然橡胶的剪切形变隔离高频路面噪声，并在百万次循环冲击下维持悬挂几何硬点定位。准确识别其橡胶开裂、脱胶等早期失效症状，选用动静刚度精确匹配的替换件并执行标准化原位压装，是恢复整车底盘原有NVH质感的核心。

作为通过IATF 16949质量管理体系认证的专业底盘减震部件源头制造商，江西光益减震系统有限公司依托四百吨级精密硫化设备集群、全套CAE有限元分析软件与先进的NVH台架测试中心，致力于向全球主机厂、Tier 1系统供应商及大型售后分销网络输出高耐久性的橡胶连接件。我们深入研究高负荷与新能源车型底盘的动态响应，提供满足严苛技术规范的底盘减震整体解决方案。

橡胶减震器衬套的核心功能与材料优势是什么？

橡胶减震器衬套通过其非线性刚度特性吸收高频路面冲击，隔离轴向与径向动态振动，防止簧下质量的恶劣工况直接传递至乘员舱。

阻尼特性与应变能密度优化

在汽车悬挂架构中，减震器衬套不仅是一个机械连接件，更是一个复杂的流变学阻尼节点。 healthy工况下，路面粗糙度引发的高频破碎震动如果通过金属刚性导向传递，会瞬间在白车身产生声学轰鸣。江西光益在研发过程中，采用高补强炭黑改性的天然橡胶，其分子链内部具备优异的内摩擦特性，能在微小位移下将动能高效转化为热能耗散。相比于纯金属球头，橡胶衬套具备独特的三维柔性，能够允许减震器在跳动过程中产生合理的扭转摆角，消除悬挂机构死点，避免产生次生应力集中。

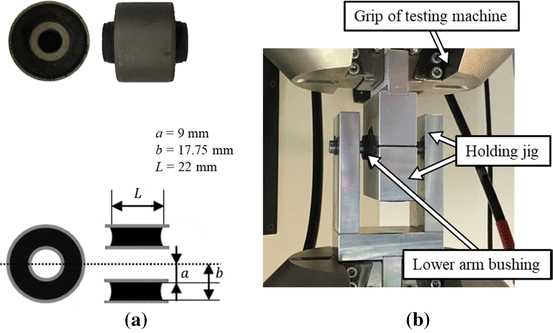

关键工程材料参数验证

为了满足前装主机厂对车辆全生命周期的耐久期望，橡胶减震器衬套在投产前必须通过极其严苛的物理极限测试。光益减震通过精确控制流变硫化曲线，确保每批次产品均达到如下设计的核心工程指标。

减震器衬套老化失效的直观特征有哪些？

减震器衬套老化的直观失效特征包括在通过不平路面时底盘后部传出清脆的金属撞击声、车身滤震变硬以及衬套橡胶端面产生明显的贯穿性撕裂。

声音学恶化与宏观解体特征

随着行驶里程的累积，橡胶大分子链在长期的空气臭氧侵蚀、化学油污污染以及高低频交变载荷的共同作用下，会发生不可逆的疲劳硬化。衬套初期的失效隐蔽性较强，通常表现为橡胶表面细小的微观龟裂，此时驾乘者会感知到胎噪变大，路感传递过于生硬。

当失效演变至中后期，天然橡胶层与中心金属内管在长期的剪切撕裂力下发生彻底的剥离与脱胶。此时，减震器在拉伸与压缩冲程的瞬间，其金属端环会直接在安装螺栓上发生物理旷量跳动，发出沉闷的金属撞击异响。在售后诊断中，技师可以通过举升车辆并使用专用撬棍施加侧向力，一旦发现减震器轴向偏心严重或橡胶大块剥落，即标志着该衬套已失去工程实用价值。

橡胶与聚氨酯减震衬套在性能与寿命上有何差异？

橡胶衬套具备卓越的NVH高频阻尼隔离性与全方向顺应性，而聚氨酯衬套硬度极高、侧向支撑强，但极易传递粗糙路噪且长期使用易产生疲劳碎裂。

悬挂顺应性与高频声学滤除的本质差异

在售后升级与B2B采购选型中，很多买家经常在天然橡胶与聚氨酯（PU）材质之间产生权衡困惑。聚氨酯作为一种热塑性弹性体，其静态拉伸强度和硬度确实远高于天然橡胶。在赛道竞技或极端改装领域，聚氨酯衬套能够提供接近刚性的连接，大幅消除悬挂形变引起的几何改变，提供极其敏感的转向反馈。

然而，江西光益的底盘NVH专家明确指出，对于乘用车、乘商两用车辆以及长途物流车队而言，聚氨酯衬套存在致命的工程缺陷。聚氨酯材料缺乏改性天然橡胶独特的微观高弹态分子链结构，其动静刚度比极高。这意味着它几乎无法吸收频率超过50Hz的高频胎噪与路面微小碎震。安装聚氨酯衬套后，车厢内部的微小塑料件异响会显著增多，且由于聚氨酯材料对油脂依赖度高，一旦内部润滑脂干涸，其金属接触面会发出刺耳的吱吱声。相比之下，光益减震生产的天然橡胶衬套能够实现全方位的柔性形变，提供原厂级的静谧质感。

更换全新减震器衬套的标准化安装规范是什么？

标准化安装必须使用专用的全包裹液压压装套具进行平稳推进，严禁暴力敲击，且必须执行车辆完全落地受载后方可锁紧中心大螺栓的工程准则。

避免早期索赔的核心压装工艺

在售后维修与主机厂装配线上，因安装不当导致的衬套早期开裂脱胶占整体客诉索赔的百分之七十以上。更换全新的橡胶减震器衬套时，严禁使用传统的重锤敲击法或者使用普通的火焰烘烤更换。暴力敲击会立刻使减震器端环的金属圆孔产生屈服变形，导致孔径失圆，新压入的衬套将无法获得足够的过盈配合夹紧力，在行驶中极易发生整体外壳走外圆、滑脱的重大安全事故。

正确的操作规程是借助于便携式底盘液压C型拉拔器。在压入过程中，必须确保衬套外壳与减震器端环轴线绝对平行，避免偏心压入。润滑剂的选择同样至关重要，只能使用中性的肥皂水或水基专用安装润滑剂，绝对禁止涂抹任何矿物机油、黄油或锂基脂。因为这些石油基润滑脂会迅速渗透进天然橡胶的大分子间隙，引发橡胶组织溶胀、变软，导致刚度彻底崩溃。

致命的悬空锁紧错误防控

另外一项绝不容许违反的底盘工程规范是在举升机悬空状态下锁紧安装螺栓。天然橡胶衬套在车辆处于静态标准行驶高度时，内部必须处于零扭转剪切应力的平衡状态。如果技师在车轮悬空下垂时便将中心螺栓用气动扳手打满力矩，当车辆举升机降下、车辆完全落地受载的瞬间，巨大的车身重力会强行压迫控制臂上移，导致衬套内部的橡胶分子被强行过度预扭转。当车辆在路上开过前几个坑洼时，这种过大的预应力就会瞬间将天然橡胶与金属骨架的硫化结合面拉扯撕裂，导致新配件在短短几周内报废。

延长橡胶减震器衬套使用寿命的有效维保策略有哪些？

延长寿命的核心在于建立底盘周期性目视点检制度、严控车辆长期超载，并在进行底盘防护喷涂时对所有橡胶减震节点进行物理遮挡。

环境化学隔离与应力管理

底盘橡胶衬套常年暴露在极其恶劣的簧下环境中，时刻经受水分、道路化学撒盐、泥沙的机械磨损与化学侵蚀。车队管理者及高端车辆养护连锁应建立主动预防性维护机制。其中一个极易被忽视的隐性破坏因素发生在底盘装甲、防锈沥青的喷涂施工过程中。这类防锈涂料多含有石油基溶剂，如果施工人员图省事，将防锈装甲直接喷涂在减震器衬套的裸露橡胶端面上，橡胶会迅速吸收这些化学物质发生降解硬化。因此，施工时必须使用美纹纸对所有弹性衬套节点进行严格的物理遮蔽。

批量车队的预防性点检制度

通过定期在保养周期中引入目视化管理，能够在衬套结构彻底解体前进行预防性更换，从而保护昂贵的减震器核心阀体免受不平衡动载荷的冲击。

结论

汽车橡胶减震器衬套的质量状况与安装工艺，是决定一辆汽车底盘能否保持原厂级NVH滤震质感与行驶轨迹稳定性的关键因素。盲目追求高硬度的聚氨酯材料或者忽视落地锁紧的工艺规范，不仅无法提升操控，反而会引发灾难性的车厢低频共振与高额的早期返修索赔。对于全球大型汽车零部件集成商、跨国汽配贸易商以及车队维保网络而言，选择一家拥有正向研发能力、严苛试验验证体系的源头硫化制造工厂，是确立供应链质量壁垒的立身之本。江西光益减震系统有限公司拥有覆盖全系列车型的高耐久性橡胶衬套模具集群，并支持根据特定底盘动态指标进行橡胶配方的深度定制。我们热忱欢迎全球广大客户提交3D模型、2维工程图纸或发送采购询盘。光益减震的工程专家团队将为您提供从材料刚度匹配、APQP样品试制到大批量柔性交付的严谨全链路技术支持，齐心共筑安全、稳定、高效的现代汽车底盘供应链核心。
